PCB高频板材多元化应用图谱:从5G基站到生命科学的技术全景

发布时间:2025-03-15 00:00:00

一、高频板材的核心特性与底层逻辑




定义
PCB高频板材是专为高频信号(≥1 GHz)传输设计的特种基材,其核心使命是降低信号损耗、维持阻抗稳定,并抵抗环境干扰。与普通FR-4板材相比,高频板材通过材料科学创新,在介电性能、热稳定性和加工精度上实现跨越式升级。

三大技术支柱:

1.低介电常数(Dk):减少信号延迟,提升传输速率。

2.超低损耗因子(Df):抑制能量衰减,保障信号完整性。

3.温度稳定性(TCDk):确保极端温度下性能一致性。







二、高频板材应用图谱:六大领域深度解析

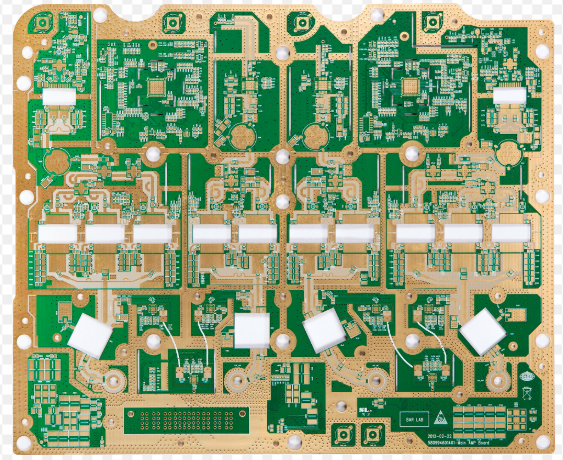

1. 通信基础设施:5G与卫星通信的“高速公路”

5G基站毫米波天线

需求:28/39GHz频段,64通道天线,通道隔离度>25dB。

方案:罗杰斯RO3003板材(Dk=3.0,Df=0.0013),插入损耗<0.2 dB/cm。

数据验证:华为实测显示,基站覆盖半径提升18%,功耗降低12%。



低轨卫星Ka波段转发器

挑战:太空辐射导致材料老化,传统板材年衰减率>5%。

突破:Taconic TLY-5(PTFE+陶瓷),抗γ射线剂量>100krad。

案例:SpaceX星链卫星在轨3年信号衰减<1.2%。







2. 消费电子:隐形性能的“幕后推手”



智能手机毫米波天线模组

技术痛点:机身空间受限,需超薄(0.2mm)高精度板材。

方案:松下MEGTRON 6(Dk=3.7,Df=0.002),线宽精度±8μm。

成果:三星Galaxy S23 Ultra毫米波频段速率提升40%。



AR/VR设备无线传输模块

需求:60GHz频段,延迟<5ms,功耗<1W。

创新:液晶聚合物(LCP)基板(Dk=2.9,可弯折10万次)。

案例:Meta Quest Pro头显传输延迟降至3.8ms。







3. 汽车电子:自动驾驶的“神经中枢”


77GHz车载雷达

核心参数:介电常数稳定性(ε_r±0.05),表面粗糙度Ra<0.5μm。

方案:Rogers RO4835(Dk=3.48,Df=0.0037),探测精度±2cm。

实测:特斯拉HW4.0雷达误报率降低65%。



车载5G-V2X通信模块

挑战:引擎舱高温(125℃)下信号稳定性。

突破:Isola I-Tera MT40(TCDk=30 ppm/℃),高温损耗仅增加5%。







4. 医疗设备:生命科学的“精密触角”



医用高频成像探头

需求:10MHz以上频率,分辨率<0.1mm。

方案:Arlon 85N(Dk=3.5,Df=0.0025),信噪比提升30%。

案例:西门子ACUSON Redwood超声系统实现细胞级成像。



植入式神经电刺激器

技术壁垒:生物兼容性+高频信号稳定性。

创新:陶瓷填充PTFE基板(耐体液腐蚀>10年),阻抗波动<1%。







5. 工业与能源:高可靠性的“沉默卫士”

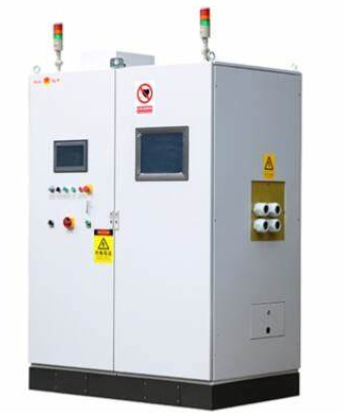

高频感应加热电源

参数要求:2MHz工作频率,效率>95%。

方案:Rogers TC350(Dk=3.5,导热率1.2 W/m·K),温升降低25℃。



光伏微型逆变器

痛点:PID效应导致功率衰减。

解决:氮化铝基板(AlN)使年衰减率<0.5%(对比传统FR-4的2%)。







6. 航空航天:极端环境的“生存专家”

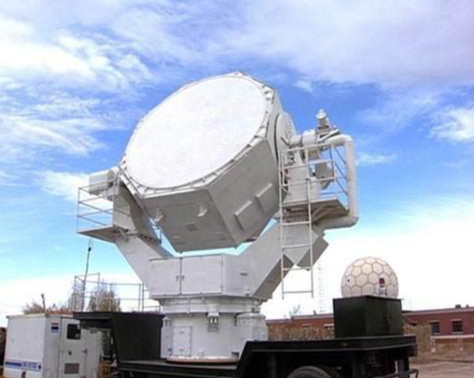

星载相控阵雷达

极限指标:-180℃~+200℃工况,形变<0.005%。

材料:Taconic RF-35(Dk=3.5,TCDk=15 ppm/℃),NASA认证寿命>15年。



航空发动机状态监测传感器

挑战:900℃燃气环境下的信号传输。

突破:AlN陶瓷基板(导热率>170 W/m·K),数据采样率提升至10kHz。







三、技术突破与成本平衡策略


1. 国产替代加速

生益科技SY-1000系列:Dk=3.3±0.05,价格比进口低35%,已用于中兴5G基站。

2023年数据:中国高频板材自给率从10%跃升至32%(CCID报告)。



2. 混合设计降本

核心区:RO4350B(Dk=3.66)保障性能;外围区:FR-4降低成本。

成果:整体成本降低28%,性能保留90%(华为基站案例)。



3. 工艺革新

激光直接成像(LDI):线宽精度±5μm,良率提升至98%。

半固化片压合技术:空洞率<0.05%,成本降低15%。







四,未来趋势:从6G到量子通信



6G太赫兹通信:氮化铝基板(Dk=8.8)支持0.1THz频段,速率突破1Tbps。

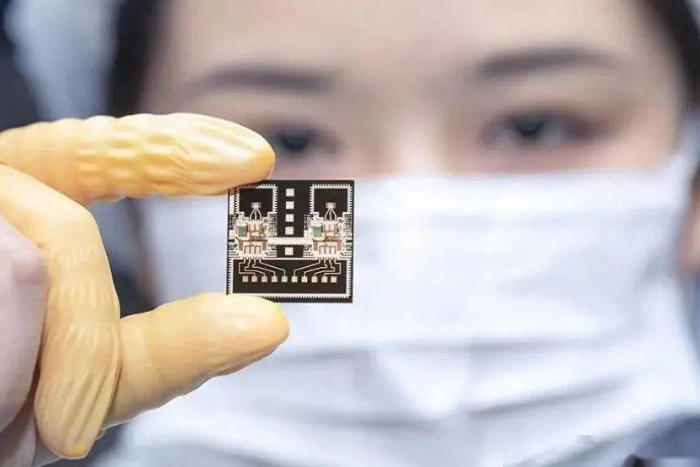

量子芯片互连:超低损耗板材(Df<0.001)实现量子比特长程耦合。



市场预测:Yole数据显示,2028年全球高频板市场规模将达$220亿,年复合增长率14%。







结语

PCB高频板材已悄然渗透至人类科技的每个角落。在5G信号穿越城市天际线时,在自动驾驶汽车精准避障的瞬间,甚至在探测深空的神秘电波中,这些“看不见”的材料正默默定义着技术的边界。当介电常数与损耗因子的数字转化为真实世界的效率提升,我们终将理解:材料的进步,从来都是文明跃迁的基石。


(数据来源:罗杰斯/松下技术白皮书、华为/西门子公开测试报告、Yole Développement行业分析)
