你有没有遇到过这种情况？电路板焊盘老是上锡不良，精密元件引脚刚焊接就氧化，高温环境下板子直接「脱皮」…… 其实，这些都是表面处理工艺没选对惹的祸！今天健翔升工程师用「人话」聊聊 8 大主流工艺，教你像挑衣服一样给电路板选对「外衣」。
一、先搞懂：电路板为什么需要「穿衣」？
PCB 裸铜如同裸露在外的孩童，极易氧化变绿生锈，导致焊接虚焊、元件难以稳固。表面处理就像为焊盘和铜箔披上「保护衣」，不同工艺功能各异，价格也相差悬殊。

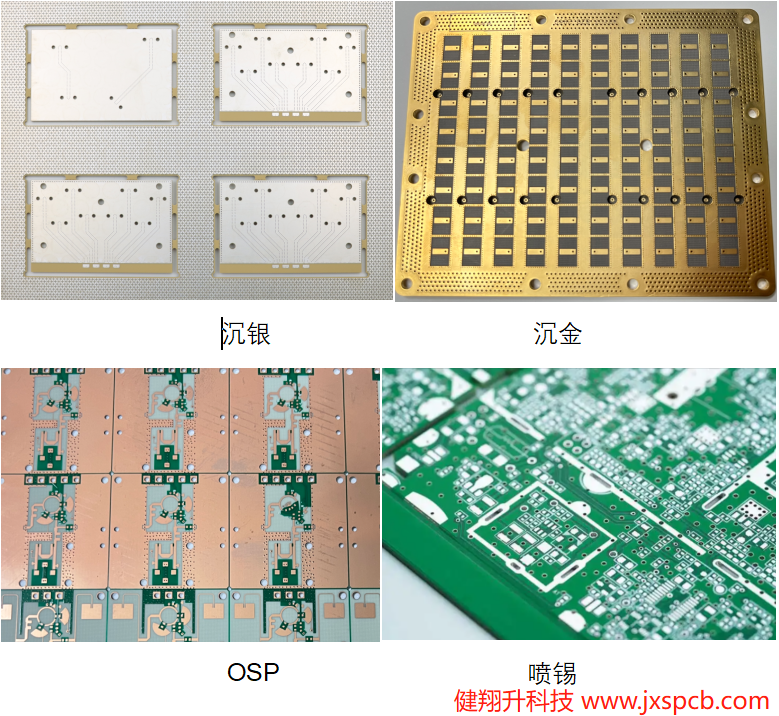

二、8 种PCB表面处理工艺优缺点对比表
工艺名称 | 俗称 | 核心工艺（怎么穿） | 优势（优点） | 短板（缺点） | 最佳拍档（适合场景） | 避坑指南（划重点） |
喷锡（HASL） | 性价比之王
| 熔融锡液中浸泡，形成 5-15μm 锡层
| ① 便宜 ② 耐多次焊接
③ 兼容性强（啥板子都能穿） | ① 表面粗糙（细引脚易桥接）
② 含铅工艺不环保（可选无铅版）
| 家电主板、工业控制板（耐造优先）
| 选 8μm 以上厚度，认准无铅环保认证（RoHS 必备）
|
沉金（ENIG） | 贵族金衣
| 先镀 5-8μm 镍层，再披 0.1μm 黄金甲
| ① 表面超光滑（BGA 芯片焊得稳）
② 耐 260℃高温
③ 寿命长（10 年不氧化）
| ① 贵（是喷锡的 10 倍 +）
② 工艺不当易「黑垫」（镍层氧化）
| 手机主板、医疗设备（精密 + 可靠）
| 问清金层纯度（≥99.9%），镍磷含量 10-12%（抗氧最佳）
|
OSP | 隐形雨衣
| 喷 0.3μm 有机膜（比保鲜膜还薄）
| ① 超平整（0.3mm 细引脚也能焊）
② 成本低（沉金的 1/3）
③ 不影响信号传输
| ① 怕潮怕热（3 个月氧化，180℃以上膜化）
② 储存需密封
| 高密度板（手机 / 电脑主板）、高速接口
| 膜厚必须 0.3±0.1μm，超过 0.6μm 焊不上，低于 0.2μm 易生锈
|
沉锡 | 环保喷锡
| 化学镀 3-5μm 纯锡层（替代含铅喷锡）
| ① 无铅环保
② 锡层均匀（波峰焊友好）
③ 价格中等（比沉金便宜 50%）
| ① 锡须风险（长期可能短路）
② 耐温弱（150℃以上变软）
| 光模块、需多次返修的板子
| 选锡须发生率＜0.1% 的厂家（常规工艺 5%，我们做到 0.1%）
|
沉银 | 信号快车
| 镀 0.2μm 纯银层（导电速度天花板）
| ① 导电最快（信号损耗最低）
② 可焊性顶级（焊锡秒粘）
③ 表面光滑
| ① 超贵（是喷锡的 15 倍）
② 怕硫化（遇硫变黑）
③ 储存需真空
| 射频模块（5G 信号）、精密连接器
| 银层厚度误差＞0.05μm 就踩坑，必须做防硫化处理（我们抗硫 1000 小时）
|
化镍钯金（ENEPIG） | 汽车级防弹衣
| 镍 5μm + 钯 0.15μm + 金 0.08μm 三层防护
| ① 耐 280℃长期高温
② 解决沉金「黑垫」通病
③ 抗震动、抗腐蚀
| ① 贵上天（喷锡的 20 倍）
② 工艺难度极高（国内仅少数大厂能做）
| 汽车 ADAS 主板、军工设备（10 年不坏）
| 必看 AEC-Q200 汽车级认证，镍层磷含量 12%+，钯层均匀无漏镀
|
电镀硬金 | 耐磨盔甲
| 电镀 1-5μm 金钴合金（硬度是纯金 3 倍）
| ① 超耐磨（插拔 1000 次不磨损）
② 耐 300℃高温
③ 接触电阻低
| ① 表面略糙（平整度中等）
② 全板镀成本爆炸（建议局部镀）
| 服务器金手指、按键弹片（高频插拔）
| 警惕「标 1μm 实际 0.8μm」，要求提供膜厚报告（我们均匀性 95% 以上，支持 5μm 加厚）
|
沉镍金（NiAu） | 性价比硬金
| 厚镍 10μm + 薄金 0.1μm（比硬金便宜 30%）
| ① 耐磨又不贵
② 镍层防腐蚀
③ 工艺成熟
| ① 金层较薄（仅适合中等耐磨）
② 平整度中等（不如沉金 / OSP）
| 手机按键板、中等精度连接器
| 镍层厚度必须≥8μm，金层纯度≥99.9%，避免低价劣质镍液（易脱层）
|
三、3 步选对工艺：别为「无用功能」多花钱！
第 1 步：看「颜值需求」—— 焊盘有多细？
•超细引脚（≤0.4mm）：选 OSP（隐形衣够平）或沉金（贵族衣够稳）
•大焊盘 / 粗犷设计：直接喷锡或沉锡（省钱又耐造）
第 2 步：看「生存环境」—— 板子在哪工作？
•高温车间 / 发动机旁：选 ENEPIG（烧不坏）或沉金（烤三次不变形）
•海边 / 潮湿环境：远离沉银（遇盐秒变丑），选电镀硬金（防潮 + 耐磨）
•高频信号传输：沉银（信号最快）或 OSP（表面最平，信号不绕路）
第 3 步：看「钱包厚度」—— 预算卡在哪？
•打样 / 低成本量产：单面板选喷锡（基本不用加钱），双面板选 OSP（性价比 yyds）
•中高端产品：BGA 区域局部沉金（省 20% 成本），其他区域 OSP 混搭
•汽车 / 军工级：别省钱！直接 ENEPIG（命比钱重要）
四、一般PCB工厂不会说的 4 个秘密（全是血泪教训）
1.沉金黑垫：1000 片里可能有 5 片踩坑
低价沉金通常镍层磷含量不足（低于 8%），高温一烤就黑化，建议选带 X-Ray 检测的厂家（比如我们，不良率 0.01%）。
2.OSP 膜厚：薄了氧化，厚了焊不上
遇到过膜厚 0.1μm 的板子，放半个月就生锈；0.7μm 的直接焊锡不沾，认准 0.3±0.1μm 黄金厚度。
3.电镀硬金：标 1μm 可能只有 0.8μm
边缘区域最容易偷工减料，建议要求提供膜厚测试报告（我们用脉冲电镀，均匀性 95% 以上）。
4.沉银硫化：300 小时 vs1000 小时的差距
没做防硫化处理的板子，在火锅店厨房 3 个月就发黑，认准带钝化工艺的厂家（比如我们，抗硫 1000 小时）。
五、最后提醒：选对厂家比选工艺更重要！
表面处理工艺就像「三分靠料子，七分靠剪裁」，同样的沉金工艺，不同厂家良率能差 10 倍！健翔升提供以下支持：
✅ 免费 DFM 分析：快速反馈 告诉你设计哪里有坑（比如 0.3mm 焊盘该用 OSP 还是沉金）
✅ 极速打样：OSP / 喷锡 24H出货，沉金 48H 搞定（急单救星）
✅ 工艺混搭：BGA 沉金 + 其他区域 OSP，无铅喷锡+电镀硬金，无铅喷锡+沉金，省钱又靠谱
