镀银是印刷电路板制造中一种常用的技术，广泛应用于提高可焊性和改善铜焊盘的接触性能。这层薄薄的银涂层为元器件安装提供了光滑且可靠的表面，确保了牢固的电气连接。然而，在表面优势之下，隐藏着一个不容忽视的挑战：伽伐尼效应。当铜与银接触时，尤其是在有水分存在的条件下，可能会发生伽伐尼反应，从而加速腐蚀。这种看似细微却影响深远的现象，会损害PCB的完整性及其长期可靠性。了解这一反应的展开过程，是防止损坏并优化镀银PCB性能的关键。

什么是加尔瓦尼效应？

“伽伐尼效应，又称伽伐尼腐蚀，是指两种不同的金属在存在水分或电解质的情况下相互接触时所发生的现象。这会导致一种金属的腐蚀速度比单独存在时更快。这两种金属会形成一个小型的电化学电池，即伽伐尼电池：其中一种金属充当阳极并发生腐蚀，而另一种金属则充当阴极并得到保护。”</b

电化学腐蚀与电位差

电偶腐蚀基于电化学腐蚀原理。当金属暴露于不同的环境条件下时，会形成一种“电势”——即衡量其失去电子能力的指标。如果两种具有不同电势的金属相连，电子将从电势较低的金属（阳极）流向电势较高的金属（阴极）。 这种电子流会导致阳极发生腐蚀。

例如，在铜-银体系中，铜的电势低于银。当这两种金属接触时，铜会因失去电子而发生腐蚀，而银则基本不受影响。

起源与命名：路易吉·伽伐尼的发现

“伽伐尼效应”这一术语得名于意大利科学家路易吉·伽伐尼，他于18世纪首次发现了这一现象。当时，伽伐尼正在研究电流对动物组织的影响，他注意到，当青蛙的腿接触到两种不同的金属时，腿部竟然出现了抽搐反应。他意识到这些金属正在产生电流，这促成了生物电的概念。这一原理后来被应用于工程学和材料科学中的金属腐蚀研究，由此诞生了“电偶腐蚀”这一术语。

如今，伽伐尼效应已成为材料科学中的一个重要概念，尤其有助于理解不同金属在各种环境中的相互作用，例如在印刷电路板（PCB）中，铜和银经常被一起使用。

镀银PCB中伽伐尼效应的原理是什么？

在镀银PCB中，伽伐尼效应是指铜（阳极）与银（阴极）形成一个伽伐尼电池，由于两者的电位不同，在存在水分或电解质的情况下，铜的腐蚀速度会加快。

镀银PCB的组成

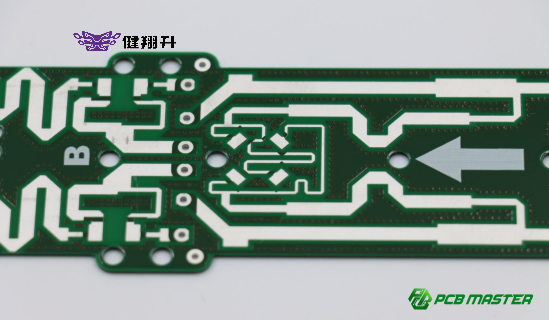

镀银PCB是在PCB的铜焊盘上涂覆一层薄银制成的。这种电路板的结构包括一个导电性能良好的铜基底，以及一层能提升可焊性和电气接触性能的薄银层。铜层提供机械强度和导电路径，而银层则有助于在元件安装时实现更佳的连接。

这种结构中铜与银之间的关系至关重要，因为当它们暴露于特定环境条件时，这两种金属会引发一种原电池反应。电位较低的铜充当阳极，而电位较高的银则充当阴极。

镀银工艺及目的

镀银工艺采用化学沉积技术，在铜上涂覆一层薄薄的银层。这种镀层可提升PCB的整体性能，使元器件更易于焊接，并确保稳定的电气连接。主要目标是保护铜免受氧化，提高电路板的耐用性，并增强其抗腐蚀能力。然而，尽管具有这些优势，银层在暴露于湿气或污染物时也会带来电偶腐蚀的风险。

发生伽伐尼效应的条件

要产生加尔瓦尼效应，必须满足某些条件：

l 材料间的电化学电位差：银和铜的电位不同。银的电位较高（+0.80V），而铜的电位较低（+0.34V）。当这两种金属接触时，电子会从铜（阳极）流向银（阴极），从而导致铜发生腐蚀。

l 电解质的作用：环境中的水分和污染物充当电解质，引发电偶腐蚀。空气中的氯化物和硫离子等污染物（来自湿度或人体接触）会在PCB表面形成一层薄薄的电解质，为腐蚀过程创造条件。

腐蚀反应的触发因素

当银层存在微小缺陷或缝隙时，水分和电解质便会透过这些缺陷或缝隙渗入下方的铜层，从而引发腐蚀。这些缝隙可能出现在银层边缘，也可能存在于微小孔洞中，它们为铜与电解质直接接触创造了条件，进而形成一个微型原电池。

l 微观孔隙与缝隙：尽管银层很薄，但往往并非完全无瑕。银镀层中存在微小的孔隙或缝隙，使电解液能够渗入并接触到铜，从而引发腐蚀过程。

l 原电池的形成：当铜和银接触时，水分或电解质的存在促使一个小型原电池的形成。位于阳极的铜发生氧化反应，向电解质中释放铜离子，而位于阴极的银则得到保护。<b随着电偶反应的持续进行，铜的腐蚀会加速，从而导致随时间推移而受损。

这一过程正是导致印制电路板上镀银铜焊盘在暴露于潮湿或环境污染物时易发生加速腐蚀的根本原因。

伽伐尼效应的腐蚀机制是什么？

伽伐尼效应的腐蚀机制涉及铜（阳极）发生氧化并溶解于电解液中，而银（阴极）则得到保护，从而导致腐蚀产物累积，进而损害PCB结构。

铜的腐蚀过程（阳极）

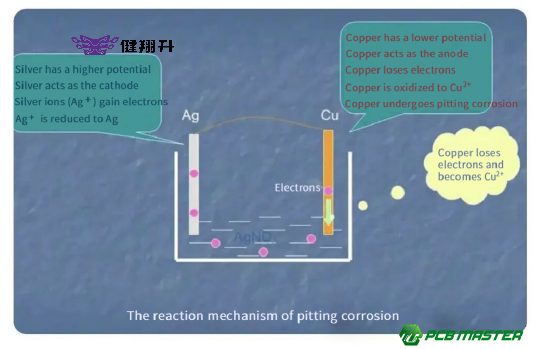

当铜在原电池中充当阳极时，就会发生腐蚀。此时，铜会失去电子并发生氧化反应。在此过程中，铜表面的原子会失去电子，转化为铜离子（Cu²⁺）。这些电子通过金属内部流动，向银层（阴极）方向移动。随后，铜离子会溶解到周围的水分或电解质中。这种铜的溶解会加速腐蚀，因为材料正在流失，从而削弱了PCB的结构。

例如，当铜暴露于电解质时，比如含有氯离子的湿气，它会氧化：
Cu → Cu²⁺ + 2e⁻
随后，铜离子（Cu²⁺）会被电解质带走，这会导致材料随时间推移而逐渐劣化。

银（阴极）的保护作用

作为阴极的银不会被腐蚀，而是参与还原反应。它从铜阳极吸引电子，并将其用于一种称为氧还原的过程。在氧气和水的存在下，这种还原反应会在银的表面生成氢氧根离子（OH⁻）。 这些氢氧根离子通过减少电解液中的铜离子，有助于中和腐蚀过程。

银表面典型的氧还原反应如下：
O₂ + 2H₂O + 4e⁻ → 4OH⁻
通过消耗电子，银得以保持保护，但整个过程会加速铜的腐蚀，因为铜才是失去材料的一方。

腐蚀产物的形成与影响

当铜离子（Cu²⁺）溶解到电解液中时，它们最终会与在银阴极上产生的氢氧根离子（OH⁻）发生反应。这一反应生成氢氧化铜（Cu(OH)₂），随后氢氧化铜可进一步氧化成氧化铜（CuO）。这些铜腐蚀产物，尤其是铜盐，其体积比原始铜金属大。

这些腐蚀产物的膨胀可能造成严重损坏：

l 铜盐膨胀：铜盐的体积远大于原始铜，它们在银层下方的堆积会产生压力。这种压力可能导致银层从铜表面翘起或脱落。

l 银层受损：膨胀的腐蚀产物产生的机械应力会导致银层脱落或开裂，使下方的铜暴露于进一步的腐蚀之中。这一循环不断加速，最终导致PCB逐步失效。

这种现象是维持镀银PCB结构完整性的关键问题，因为它会削弱各层之间的连接，并损害电子板的功能。

伽伐尼效应对PCB可靠性有何影响？

加尔瓦尼效应会通过导致银层起泡和剥落，从而对PCB的可靠性产生负面影响，引发电气故障、接触电阻增大，并可能导致开路，进而造成系统功能失常或完全失效。

银层起泡和剥落

加尔瓦尼效应可能导致PCB上的银层起泡并剥落。这是由于银层下方形成的腐蚀产物膨胀，对银表面施加压力所致。随着铜离子溶解并与氢氧根离子结合形成铜盐，这些腐蚀产物的体积会不断增大。这些膨胀产品产生的压力积累可能导致银层从铜焊盘上脱落或翘起。

一旦银层受损，便失去保护其下方铜层的能力，从而进一步加速腐蚀进程。银层的物理损伤不仅会影响电路板的结构完整性，还会降低其电气性能，使电路板更容易出现故障。

对电气性能和完整性的损害

当银层脱落或剥落时，裸露的铜焊盘便容易受到进一步的腐蚀和劣化。这种保护层的破损会导致电气电阻增大，从而引发接触不良。这种劣化会直接影响PCB高效传输信号或电力的能力，使电子电路更容易出现故障甚至完全失效。

电气故障与电路损坏

加尔瓦尼效应可能导致严重的电气故障，并损坏PCB电路。由于铜在银层下发生腐蚀，会削弱PCB为元器件之间提供可靠电气连接的能力。

l 焊盘损坏与接触电阻增大：银层下方的铜腐蚀通常会导致铜焊盘受损。这可能引起接触电阻升高，从而对PCB高效传输电信号或电力的能力产生负面影响。随着时间推移，这种阻力可能导致过热或其他运行问题。

l 开路形成与系统故障：在严重情况下，腐蚀可能导致开路，即电气连接完全中断。这种情况可能发生在银层下方的铜层劣化到无法再形成有效的电流流通路径时。一旦形成开路，PCB便会受到实质性损坏，可能无法再按预期工作，从而导致整个电子系统出现故障或瘫痪。

加尔瓦尼效应会显著降低PCB的使用寿命和可靠性，尤其是在存在湿气或污染物的环境中。采取适当的预防措施，例如提高银层的完整性并控制环境条件，对于缓解这些问题至关重要。

如何缓解镀银PCB中的伽伐尼效应？

通过优化设计、控制制造工艺、涂覆防护涂层以及选用合适的材料，可有效降低银镀层PCB中的加尔瓦尼效应，从而减少湿气暴露和腐蚀风险。

设计优化解决方案

为降低镀银PCB中的伽伐尼效应，恰当的设计选择至关重要。

避免在高温高湿环境中使用镀银PCB：
伽伐尼效应更易出现在湿度高且温度较高的环境中。高湿度会通过促进铜与银之间的电化学反应，加速腐蚀过程。设计师若避免在这些条件下使用镀银PCB，便可将腐蚀风险降至最低。

优化焊盘和电路连接的设计：
改进焊盘设计以及电路之间的连接至关重要。通过调整设计，例如增加银层厚度或确保焊盘周围有更好的密封性，可以减少铜暴露于外界环境的机会。此外，确保银层与铜焊盘之间没有间隙，将有助于减少电解质接触铜表面的可能性。

过程控制措施

制造工艺在控制伽伐尼效应中发挥着关键作用。

提高银层密度并减少孔隙：
致密且均匀的银层不易出现微小孔隙或缝隙，从而避免水分或电解质渗入下方的铜层。通过优化镀银工艺，确保银层更加平滑、致密，可有效降低腐蚀风险。

严格控制清洁度并防止污染物：
氯化物或硫等污染物会加速腐蚀。在生产过程中确保PCB清洁且不含这些有害物质至关重要。这可通过使用高品质的清洗剂和工艺，去除PCB表面的油污、盐分及其他污染物来实现。

优化焊锡阻焊层对位与附着力：
阻焊层在PCB制造中起着保护作用，但如果对位不良或附着力较弱，就可能形成缝隙或通道，使湿气渗入底层的铜箔。优化阻焊层的涂覆工艺，可降低这些易损部位发生腐蚀的可能性。

制造后防护措施

PCB生产完成后，采取额外的防护措施可进一步降低伽伐尼效应的风险。

涂覆保形涂层以隔绝水分和污染物：
诸如防护涂层或三防漆（三防：防潮、防尘、防腐蚀）等 conformal 涂层可在 PCB 与有害环境因素之间形成一道屏障。通过密封表面，这些涂层可防止湿气和污染物接触到铜层和银层。

控制存储条件，以最大限度地减少环境影响：
在干燥、低湿度的环境中存放PCB至关重要。湿气会加速腐蚀过程，因此控制存储区域的温度和湿度有助于防止伽伐尼效应。在运输和存储过程中，务必使用密封且防潮的包装来存放PCB。

材料选择的关键因素

选择合适的材料并确保其与运行环境的兼容性，是缓解伽伐尼效应的重要步骤。

银层厚度与均匀性对耐腐蚀性的影响：
更厚且更均匀的银层能够更好地抵御腐蚀，因为它在铜与外部环境之间形成了一道更为坚实的屏障。而银镀层不均匀则会增加腐蚀风险，因为较薄或存在缺陷的区域更容易受到侵蚀。

铜基板处理与耐腐蚀性：
铜基材应采用耐腐蚀涂层或工艺进行处理，以提高其耐用性。恰当的处理有助于降低铜氧化的可能性，从而避免进一步加剧伽伐尼效应。

与环境条件的兼容性：
在高湿度或高温环境下使用的PCB必须采用与这些条件相适应的材料进行设计。例如，为铜和银选择耐腐蚀材料，并确保充分防护以抵御环境应力，可延长PCB的使用寿命。

结论

理解和缓解加尔瓦尼效应对于确保镀银PCB的使用寿命和可靠性至关重要。通过注重设计优化、工艺控制、防护措施以及材料选择，可将腐蚀风险降至最低，从而打造更耐用、性能更卓越的电子电路。
