摘要：高纯氮化铝（AlN）陶瓷基板的导热系数通常在 170~230 W/(m·K)，热压烧结或高纯粉体制备的 AlN 可达 200 W/(m·K) 以上，是普通氧化铝陶瓷（20~32 W/(m·K)）的 6~10 倍。实际导热系数受粉体纯度、氧含量、烧结密度、晶粒取向和金属化工艺影响。AlN 是 IGBT、SiC/GaN、高功率 LED、射频功率模块等高热流密度场景的首选陶瓷基板。
氮化铝陶瓷基板导热系数的标准答案
氮化铝（AlN）陶瓷基板因其卓越的热导率，被广泛应用于高热流密度电子封装。其导热系数并非单一数值，而是随纯度、制备工艺和测试方法在一定区间内变化。行业常用范围如下：
- 普通 AlN 基板：170~200 W/(m·K)，满足多数功率模块散热需求。
- 高纯 AlN 基板：200~230 W/(m·K)，甚至更高，适用于高端 SiC/GaN、射频功率器件。
- 氧化铝对比：96% Al₂O₃ 为 20~24 W/(m·K)，99.6% Al₂O₃ 为 28~32 W/(m·K)，AlN 高出约 6~10 倍。
为什么 AlN 陶瓷基板的导热系数这么高？
AlN 属于共价键化合物，其晶格中声子传热能力强，理论热导率可达 300 W/(m·K) 以上。但实际烧结基板的热导率通常低于理论值，主要受以下因素影响：
- 氧含量：氧在 AlN 晶格中形成铝空位，显著散射声子，降低热导率。每增加 1% 的氧含量，热导率可能下降 10%~20 W/(m·K)。
- 烧结密度：气孔会严重散射声子。高密度（>99% 理论密度）AlN 才能发挥高热导优势。
- 晶粒尺寸与取向：大晶粒、低晶界相有利于声子传输，热导率更高。
- 烧结助剂：常用 Y₂O₃、CaO 等助剂促进致密化，但残留晶界玻璃相会降低热导率。
AlN 与主流陶瓷基板导热系数对比
陶瓷基板导热性能对比表
| 陶瓷材料 | 导热系数 W/(m·K) | 热膨胀系数 ppm/℃ | 典型应用场景 |
|---|---|---|---|
| 96% 氧化铝 | 20~24 | 6.7 | LED、普通电源、家电 |
| 99.6% 氧化铝 | 28~32 | 6.7 | 汽车雷达、光伏逆变器、高频电源 |
| AlN 氮化铝 | 170~230 | 4.0 | IGBT、SiC/GaN、高功率 LED、射频功率 |
| BeO 氧化铍 | 250~300 | 7.5 | 军用/航天（毒性受限） |
| Si₃N₄ 氮化硅 | 80~100 | 3.0 | 汽车 SiC 模块、高可靠性功率封装 |
AlN 导热系数的测试方法与关键影响机制
常用测试标准
- 激光闪射法（Laser Flash Method, ASTM E1461）：测量热扩散率，结合密度与比热计算热导率，是目前 AlN 陶瓷最常用的方法。
- 稳态热流法（ASTM C177）：直接测量热流与温度梯度，适合平板状样品，但测试周期较长。
- 3ω 法：适合薄膜或小尺寸样品，科研场景使用较多。
实际热阻不仅仅取决于热导率
即使 AlN 基板热导率达到 200 W/(m·K)，最终模块的热阻还受铜层厚度、金属化界面、焊料层、TIM 材料和散热结构影响。设计阶段应做完整的热-电-力仿真，而不仅是看基板热导率一个指标。
- 金属化铜层：DPC 铜厚 0.1~0.8 mm 可选，厚铜有助于电流承载但会引入热阻梯度。
- 界面质量：AlN 与铜层界面缺陷、空洞率会显著影响实际散热效率。
- 翘曲与厚度公差：影响与芯片、散热器之间的接触热阻。
AlN 陶瓷基板的高导热典型应用
- IGBT 模块：600V~1700V 工业与新能源汽车用 IGBT，AlN 基板降低结温，提高功率循环寿命。
- SiC/GaN 功率器件：高频、高温、高功率密度下，AlN 与 SiC 芯片的热膨胀系数匹配较好，是第三代半导体封装的主流选择。
- 高功率 LED：大功率 LED、UV-LED、激光二极管散热基板，AlN 降低结温、提升光效与寿命。
- 射频功率模块：通信基站、雷达、微波设备中的射频功率管封装，需要低介电损耗与高热导率兼备。
AlN 陶瓷基板选型误区与避坑
- 误区一：只看导热系数。AlN 基板的热导率差异大，必须确认测试方法、样品厚度与氧含量数据，避免被虚高数据误导。
- 误区二：忽视热膨胀匹配。AlN 热膨胀系数约 4.0 ppm/℃，与 Si、SiC 较匹配，但与铜层、可伐盖板存在差异，封装应力需仿真评估。
- 误区三：金属化工艺不当。AlN 对金属化工艺敏感，DPC、DBC、AMB 各有适用场景，直接生搬硬套会影响可靠性。
- 误区四：采购无批次追溯。AlN 粉体批次差异会显著影响热导率，必须要求供应商提供来料与成品的热导率检测报告。
健翔升科技的氮化铝陶瓷基板能力

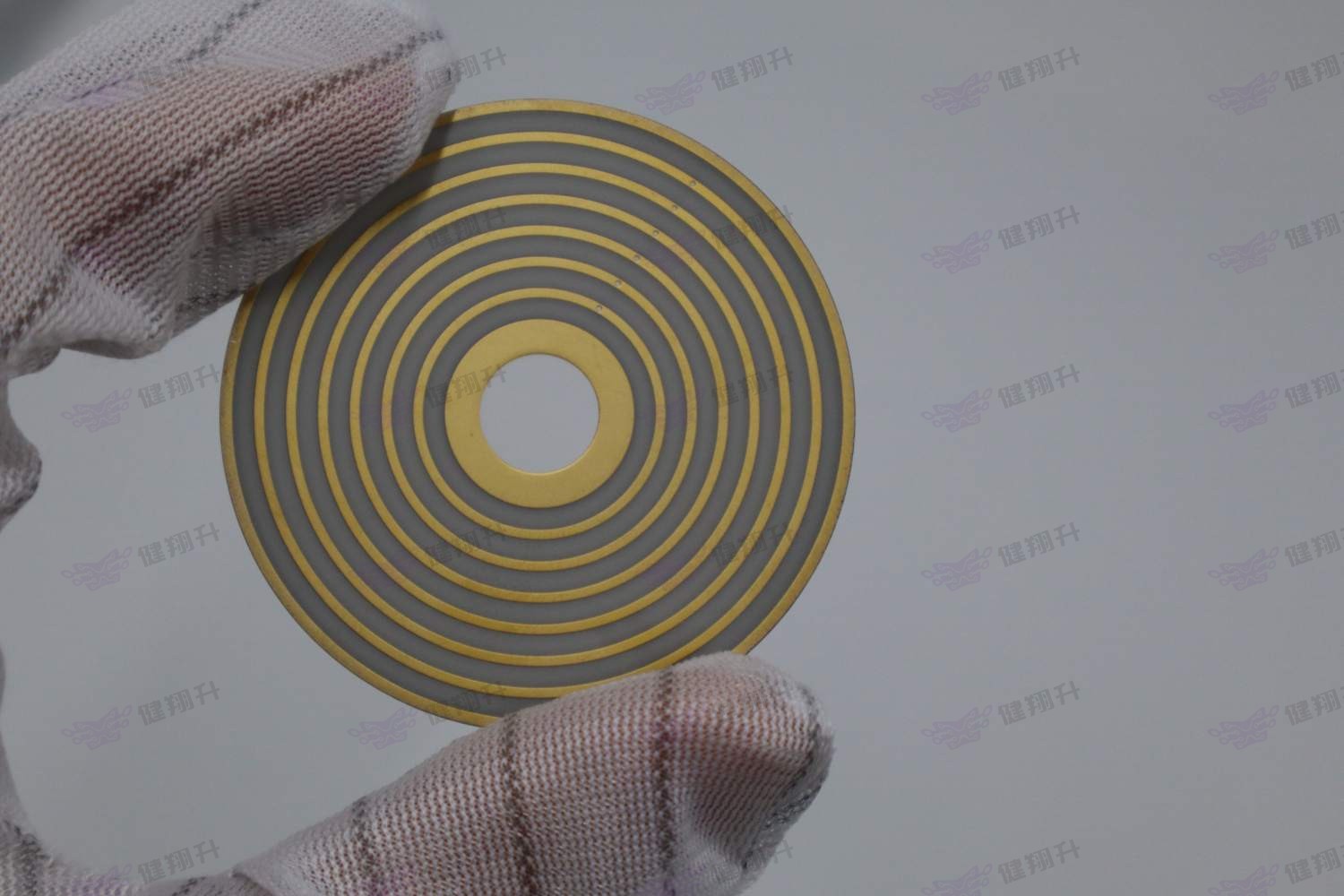

作为深耕陶瓷基板与 PCB 制造多年的专业企业，健翔升科技具备氮化铝、氧化铝、氮化硅等陶瓷基板的全工艺加工能力，覆盖 DPC、DBC、AMB 及厚膜/薄膜金属化，可根据客户热管理需求提供材料选型与 DFM 支持。

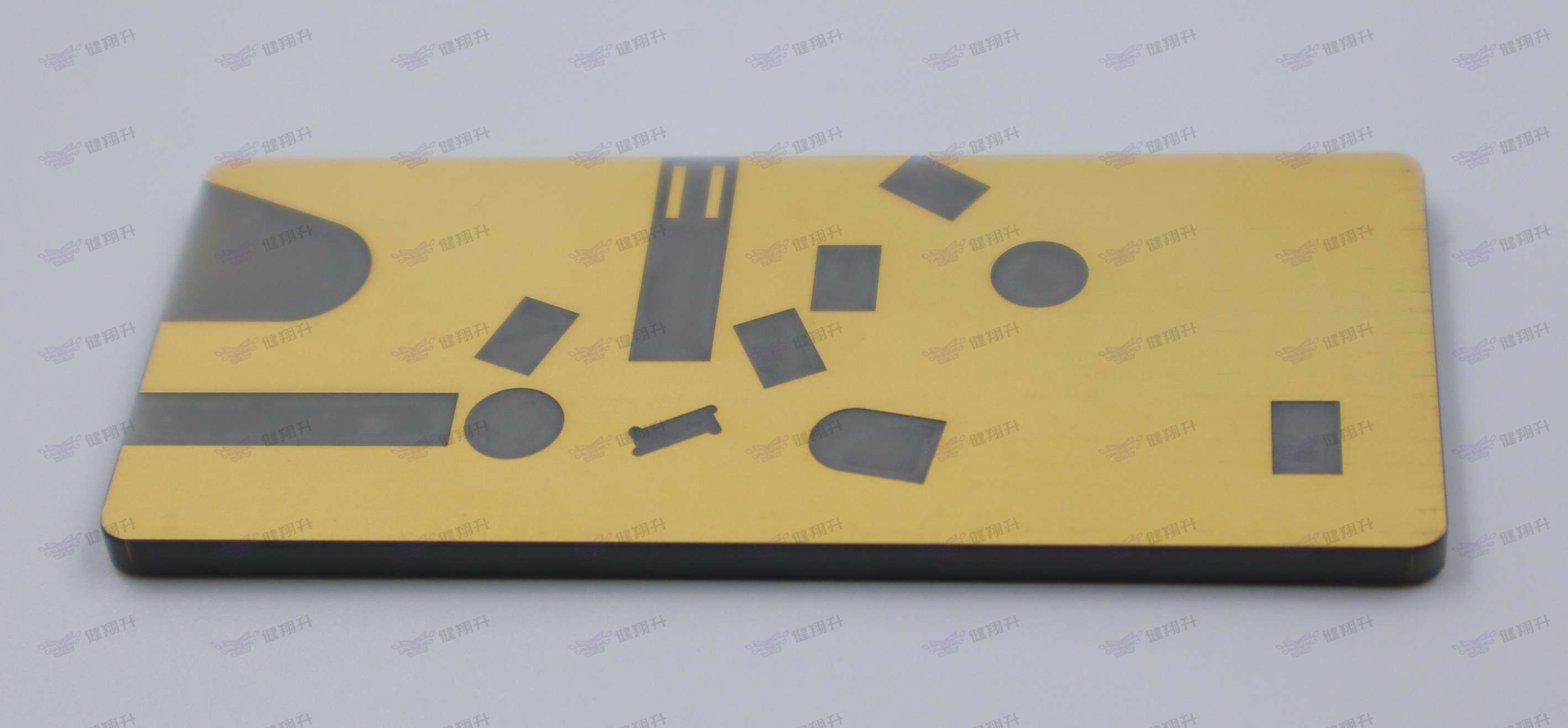

- 材料能力：AlN 热导率 170~230 W/(m·K) 可定制，厚度 0.25~2.0 mm，支持大板与异形加工。

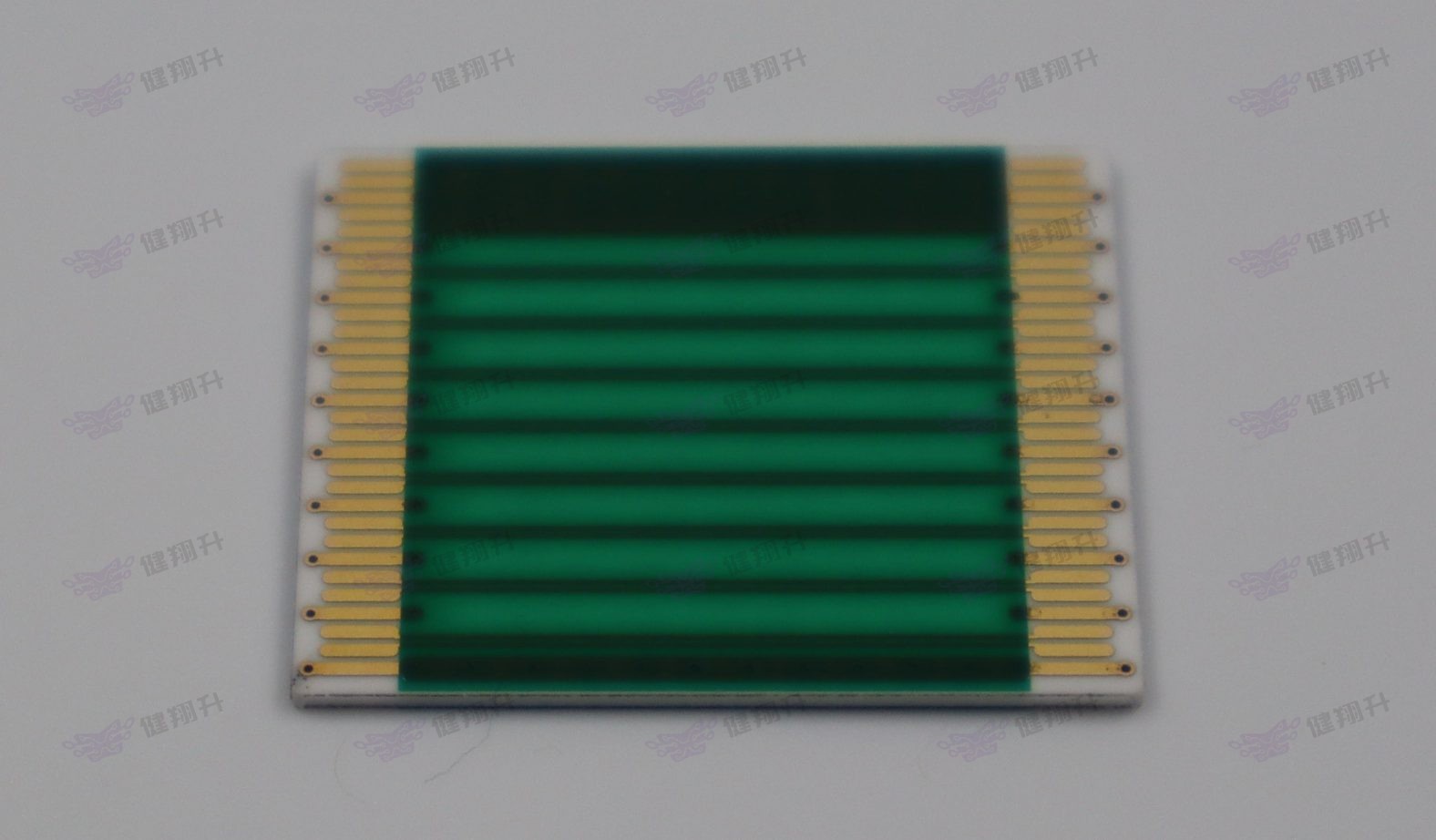

- 工艺精度：DPC 最小线宽 30 μm、激光通孔 50 μm，铜厚 0.1~0.8 mm，满足高功率与高精细线路需求。
- 可靠性保障：可提供热导率测试报告、热冲击（-55/+150 ℃）、HAST、高温老化、划格附着力、空洞率检测等数据。
- 应用经验：健翔升科技已为 IGBT、SiC/GaN 电源、高功率 LED、射频功率模块等客户提供 AlN 陶瓷基板量产交付服务。
总结
氮化铝陶瓷基板的导热系数通常在 170~230 W/(m·K)，高纯 AlN 可超过 200 W/(m·K)，是普通氧化铝的 6~10 倍。实际选型时不能只看热导率数值，还需综合氧含量、密度、金属化工艺、热膨胀匹配与可靠性验证。对于 IGBT、SiC/GaN、高功率 LED 和射频功率模块等高热流密度应用，AlN 是性能与可靠性兼备的首选基板材料。健翔升科技可提供从 AlN 材料选型、DPC/DBC/AMB 金属化、打样到量产的一站式陶瓷基板解决方案，欢迎就具体散热需求沟通。
