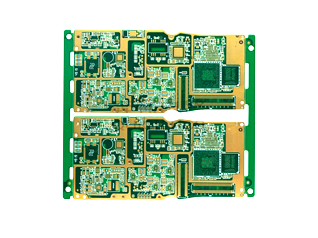

10层HDI二阶PCB电路板是深圳市健翔升科技有限公司研发生产的高多层HDI系列的电路板。 该线路板采用EM285高品质板材，线宽/线距仅 0.06/0.063mm，经激光钻孔、表面沉金等工艺生产制造而成， 该10层HDI二阶PCB电路板的主要技术特点和技术难度是高阶多层，被广泛用于手机领域。

手机PCB（Printed Circuit Board，印制电路板）在手机内部起着至关重要的作用，它们负责提供手机内部电子组件的互连和支撑。手机PCB通常需要满足小型化、高密度和高可靠性的要求，以适应手机便携和多功能的特点。以下是手机PCB的一些主要应用：

1. 主板（Motherboard）：手机主板是手机的核心，它上面集成了处理器、内存、存储器、电源管理芯片、基带芯片等关键电子部件。主板上的PCB负责将这些部件互相连接，并与外部接口进行通信。

2. 射频（RF）板：射频板上包含了无线通信相关的组件，如天线、功率放大器、滤波器等，它通过PCB与主板连接，负责处理无线信号的收发。

3. 操作系统和应用程序存储：手机的操作系统和应用程序通常存储在闪存（Flash Memory）中，这部分存储介质通过PCB与其他组件相连，实现数据的读取和写入。

4. 电源管理：手机内的电池和电源管理单元通过PCB与主板连接，以实现高效稳定的电源供应。

5. 用户界面和输入/输出（I/O）：手机的屏幕、按键、摄像头以及其他传感器，都需要通过PCB来实现与主系统的数据交换和控制。

6. 扩展接口：如SIM卡槽、MicroSD卡槽等扩展接口，也需要通过PCB来实现与手机内部电路的连接。

随着智能手机技术的不断发展，手机PCB的设计和制造也在不断进步，以适应更先进的功能和更高的性能要求。例如，为了实现更薄的手机设计，PCB可能会采用更薄的板材和更密集的布线。同时，为了提高数据处理能力，手机PCB可能会使用更高层数的设计，以及更高级的封装技术。总之，手机PCB在手机内部扮演着关键的角色，它们对于手机的整体性能和可靠性至关重要。
