当你观察一块PCB时，覆盖在表面的绿色（有时是黑色或白色）层并不仅仅是为了美观。它是一种至关重要的元件，被称为焊锡阻焊油墨。这种保护涂层对电路板的整体性能和使用寿命起着关键作用。在以下各节中，我们将深入探讨为您的PCB项目选择焊锡掩膜油墨时所涉及的功能、类型及关键注意事项。
什么是PCB焊锡阻焊油墨？
PCB焊锡阻焊油墨是一种涂覆于印刷电路板（PCB）表面的保护涂层。其主要功能是保护铜线和焊盘免受环境损害和物理磨损。这一层可防止铜材氧化和腐蚀，从而避免降低PCB的电气性能。它还充当绝缘屏障，确保焊料不会意外流到电路板上不应焊接的区域。这可防止在焊接过程中发生电气短路及其他潜在故障。
例如，在波峰焊工艺中，阻焊层有助于防止间距较近的走线之间形成焊桥，从而确保连接干净、准确。如果没有阻焊层，PCB可能会出现性能和可靠性问题，尤其是在高密度或高速应用中。
焊锡阻焊油墨有哪些功能？
焊锡阻焊油墨可保护PCB铜迹线免受氧化，防止焊锡短路，屏蔽电路免受物理和化学损伤，提高电气性能，并改善电路板的外观与识别性。
绝缘保护
焊锡阻焊油墨在保护PCB上的铜迹线方面发挥着至关重要的作用。这种油墨充当绝缘层，防止铜暴露于空气中，从而避免氧化和腐蚀。铜若长期暴露于氧气和湿气中，会逐渐劣化，导致PCB性能下降。通过应用阻焊层，制造商可确保这些走线得到保护，从而延长电路板的使用寿命并提高其整体耐用性。这一保护层还能确保经由铜线路传输的电信号的可靠性，这对于PCB在电子设备中的功能至关重要。
防止焊锡短路
阻焊油墨的主要用途之一是防止焊接过程中出现焊桥，尤其是在波峰焊或回流焊时。当熔融的焊料流经电路板时，可能会意外地桥接相邻两条铜迹之间的间隙，从而导致短路。
保护电路线路
在印刷电路板的运输、组装和使用过程中，物理损伤和化学暴露是常见的风险。阻焊油墨可为电路板上精细的铜迹提供保护屏障，降低物理刮擦以及接触有害化学品的可能性。该油墨还具有一定的抗机械磨损性能，有助于在搬运和使用过程中保持PCB的完整性。在汽车和消费电子等行业，PCB会暴露于严苛环境中，这一保护层能够确保电路板长期保持完好并持续高效运行。
提升电气性能
阻焊层的另一项关键功能是其对PCB电气性能的贡献。这种油墨可提高电路板的绝缘电阻，有助于防止走线之间的漏电。此外，它还通过提供一层额外的高压防护，提升了PCB的耐压性能。对于医疗设备或通信设备等敏感电子器件而言，确保高电气阻抗和耐压性能是实现可靠、安全运行的关键。阻焊层有助于维持这些关键性能指标，从而保障电路板在其使用寿命内的可靠性。
美学与识别目的
虽然阻焊油墨的主要作用是提供保护和提升性能，但它在PCB的美观性和标识性方面也发挥着重要作用。这种油墨能使PCB外观整齐、均匀，从而显得干净且专业。此外，阻焊层的表面常被用于印刷重要的标识信息，例如元器件位置编号、版本信息和标志等。这使得制造商和技术人员在组装或维护过程中更容易识别PCB的各个部件，从而确保生产流程更加顺畅。例如，白色阻焊层常被用于突出显示文字，便于识别，非常适合用于LED显示屏或工业应用等高可见度区域的标识。
焊锡掩膜油墨的关键成分有哪些？
焊锡掩膜油墨的关键成分包括树脂成膜材料（环氧树脂、丙烯酸树脂、聚氨酯）、光引发剂（用于紫外固化的敏化剂）、颜料和填料（用于赋予颜色和强度），以及溶剂和添加剂（用于调节粘度和加工性能）。
树脂成膜材料
阻焊油墨中的树脂对其强度和耐久性至关重要。这些树脂，包括环氧树脂、丙烯酸树脂和聚氨酯树脂，构成了牢固的保护层，紧密附着在PCB上。
环氧树脂：由于其优异的附着力、耐化学性和耐用性，环氧树脂是焊盘阻焊油墨中最常用的树脂。它能提供坚硬、持久的表面处理，非常适合标准PCB。
l 丙烯酸树脂：以丙烯酸为基础的树脂比环氧树脂更具柔韧性，也更易于加工，但其耐用性较差。它们通常用于对柔韧性或施工便捷性要求高于最终强度的场合。
l 聚氨酯树脂：以其卓越的柔韧性和耐磨性而闻名，当PCB可能面临物理应力或恶劣环境时，会使用聚氨酯树脂。
这些树脂可确保阻焊层良好地附着于PCB表面，同时提供针对物理损伤、化学腐蚀和电气干扰的保护。
光引发剂（敏化剂）
焊锡掩模油墨中的光引发剂可使油墨对紫外线敏感。当焊锡掩模暴露于紫外（UV）光下时，这些化学物质会发生反应，从而使油墨固化或“固化”，形成焊盘及其他必要区域的图案。
这一工艺是形成焊锡掩模上精确开口的关键，它既能确保焊锡能够准确地焊接到PCB的焊盘上，又能有效保护周边区域。光引发剂可吸收紫外线并引发化学反应，使油墨硬化，从而形成可靠、精准且耐用的图案。
颜料和填料
颜料用于焊锡掩模油墨中，以赋予其颜色，常见的选项包括绿色、黑色、蓝色和白色。颜料会影响掩模的外观和功能特性。
l 颜料：例如，酞菁绿（一种绿色颜料）和酞菁蓝因其色泽深邃鲜艳、耐紫外线性能优异而广受欢迎。其中，绿色是最为广泛使用的颜色，因为它在可见性、成本和性能之间实现了良好的平衡。
l 填料：硫酸钡和二氧化硅等填料被添加进来，以调节油墨的性能。硫酸钡可提高油墨的遮盖力和硬度，而二氧化硅则用于控制油墨的流动性和平滑度。这些填料有助于增强阻焊层的机械强度和耐磨性。
这些组件还会影响阻焊层的整体性能，包括其防止焊锡桥接的能力以及增强PCB耐久性的作用。
溶剂与添加剂
焊料阻焊油墨中包含溶剂和添加剂，以调节其粘度和加工性能。
l 溶剂：这些用于溶解树脂，以便于正确涂覆阻焊层。溶剂可控制油墨的流动性，使其更易于采用丝网印刷或喷涂等方法进行涂布。一旦油墨涂覆完毕，溶剂便会挥发，留下固态的阻焊层。
l 添加剂：其他添加剂，如分散剂、流平剂和消泡剂，有助于在涂布过程中控制油墨的性能。分散剂可确保颜料和填料均匀分布，而流平剂则能提升油墨涂层的平滑度。消泡剂则能减少可能影响阻焊层质量的气泡。这些添加剂共同作用，确保阻焊层涂布均匀一致，形成光滑平整的涂层。
焊锡掩膜油墨有哪些不同种类？
按固化工艺的不同，焊料掩模油墨可分为光致成型油墨、热固型油墨和紫外光固化油墨，它们依据对光的敏感性以及热固化、紫外光固化和紫外/热双固化等不同方式而分类。
按敏感度类型
光刻可定义焊料阻焊油墨
光致抗蚀焊锡掩模油墨是用于在印刷电路板上制作精确图案最常用的类型。这种油墨含有光引发剂，可对紫外线（UV）光线产生反应。当油墨暴露于紫外光时，受光照射的区域会硬化，而未受光照的区域则可在显影过程中被冲洗掉。这种方法能够对阻焊层图案进行高精度控制，非常适合需要精细、细密线路的应用场景。这种阻焊层广泛应用于现代PCB制造，尤其适用于高密度和多层电路板。
热固性焊料阻焊油墨
热固性焊锡阻焊油墨通过加热固化，无需紫外线照射。涂覆时，油墨被加热至高温，从而使其固化并永久粘附于PCB上。这种油墨对光线的敏感度较低，因此生产过程更简单、成本更低。然而，它可能无法提供与光刻型油墨相同的精度水平，且图案的清晰度也可能不如后者。热固性焊盘阻焊层通常用于结构较简单或成本较低的PCB，这些场合对高精度的要求并不那么严格。
紫外线固化焊料阻焊油墨
紫外线固化焊锡阻焊油墨与光刻型油墨类似，但其特点是在紫外光下直接固化，无需显影工艺。这种油墨含有多种光引发剂，使其在暴露于紫外光后能立即硬化。紫外线固化工艺速度快，因此成为大批量生产线的热门之选。它具有良好的精度，常用于标准PCB的规模化生产。经紫外线固化的阻焊层还以优异的附着力和耐久性著称，非常适合高性能应用。
按固化方法
热固化
热固化是指通过加热焊锡掩膜，使其固化并定型。这一过程要求PCB经过一个烤箱或炉子，在此过程中焊锡掩膜油墨被加热至特定温度。热量会引发树脂中的化学反应，从而使焊锡掩膜硬化。这种方法可提供坚固耐用的焊锡掩膜，具有优异的耐化学品性和抗物理磨损性能。热固化工艺常用于生产更坚固的PCB，例如用于汽车或工业领域的PCB。
紫外线固化
紫外线固化是一种更快、更节能的方法，利用紫外线使焊锡掩膜油墨硬化。这一工艺效率极高，因为油墨在暴露于紫外线后几乎可立即固化。经紫外线固化的焊锡掩膜具有优异的附着力，非常适合大规模生产，在这种生产中，速度和成本效益至关重要。由于其速度和精度，这种方法广泛应用于智能手机和电脑等标准消费电子产品中。
紫外线/热双重固化
紫外线/热双重固化结合了紫外线固化和热固化两种方法的优点。在此工艺中，首先在紫外光下对阻焊油墨进行部分固化，形成一层初步硬化的涂层。随后，将电路板置于高温下，使油墨完全固化，从而确保其达到最高的硬度与耐久性。这种方法兼具两种固化技术的优势：利用紫外线加速固化过程，同时通过热固化获得更强、更耐用的效果。双重固化通常用于对图案精度和耐久性要求极高的高性能PCB。
焊锡掩膜油墨的涂布工艺是怎样的？
焊接阻焊油墨的施涂工艺包括：对PCB表面进行预处理，以确保其清洁度和附着力；采用丝网印刷或喷涂等方式施涂油墨；随后进行预烘烤，利用紫外线曝光形成图案；对曝光区域进行显影处理；最后进行后固化，使阻焊层完全定型。
预处理
在涂覆阻焊油墨之前，必须清洁并处理PCB铜表面，以确保阻焊层的良好附着力。
l 清洁：此步骤可去除铜表面的油污、灰尘及其他污染物。通常，会采用超声波清洗与碱性清洁剂或酸性浴液等化学溶液相结合的方式，以确保铜表面彻底清除所有杂质。
l 表面粗糙化：为提高附着力，铜表面通常会通过机械或化学方法进行粗糙化处理，例如蚀刻或微蚀刻。这会在铜表面形成微小的凹槽，使阻焊层能够更牢固地粘附。
通过确保表面清洁且粗糙，制造商可提高阻焊层的耐久性和可靠性，防止其在PCB生命周期内脱落。
涂覆方法
丝网印刷
丝网印刷是应用阻焊油墨最常用的方法之一。它采用细网目筛网，将油墨涂布到PCB表面。该工艺包括：将带有所需阻焊区域图案的模板放置在电路板上，然后通过挤压使油墨透过网孔覆盖铜面。
优点：成本相对较低，非常适合大批量生产。这种方法最适用于对高精度要求不高的标准PCB。
l 缺点：在处理较小的特征或复杂图案时，丝网印刷的精度可能较低，从而导致阻焊层出现潜在的不一致。
喷涂
喷涂是另一种用于涂覆阻焊油墨的技术。将细雾状的油墨喷洒在PCB表面，均匀覆盖铜箔区域。这种方法常用于高密度或形状不规则的PCB。
优势：喷涂可提供更均匀的涂层，适用于形状复杂或不平整的板材。
缺点：它的成本可能高于丝网印刷，且由于需要精确控制，大规模生产时效率可能不如丝网印刷。
预烘烤与曝光
涂覆阻焊层后，必须进行干燥并经紫外线曝光，以形成焊盘图案。
l 预烘烤：此步骤包括以低温烘烤电路板，以蒸发阻焊油墨中的溶剂。这能确保油墨变得具有粘性，并形成一层干燥、可触摸的涂层。其目的是避免在曝光阶段出现蹭脏现象。
l 曝光：随后，将PCB置于紫外光下，并在上方对准光刻掩模（一种带有焊盘开口的模板）。经紫外光照射的焊盘遮罩区域会硬化，而被遮罩的区域则保持柔软。这一步骤对于为焊盘及其他重要区域制作精确图案至关重要。
开发与后固化
开发
曝光后，PCB会进入显影工序，此时未曝光（软）的阻焊层部分会被冲洗掉。通常采用弱碱性溶液，如碳酸钠，来溶解这些未曝光区域，从而在所需区域留下坚固的阻焊层。
重要注意事项：必须严格控制开发过程，以避免油墨过度或不足曝光，否则可能导致阻焊层图案不完整或不准确。
后固化
最后一步是后固化，即以较高温度烘烤PCB，以使阻焊层完全固化。这可确保阻焊层达到其最大的硬度、耐用性和耐化学性。
重要性：后固化对于实现焊锡掩膜的理想性能至关重要，包括耐热性、耐化学品性和抗机械应力能力。若缺少这一步骤，焊锡掩膜可能会过于柔软，在PCB的搬运或使用过程中容易受损。
焊锡掩膜油墨有哪些不同的颜色选项？
焊锡掩膜油墨的多种颜色选项包括：绿色（经济实惠且应用广泛）、黑色（高端外观，具有出色的遮光性能）、白色（非常适合用于高光反射的LED照明电路板），以及蓝色、红色等其他颜色（用于个性化设计和特殊应用）。

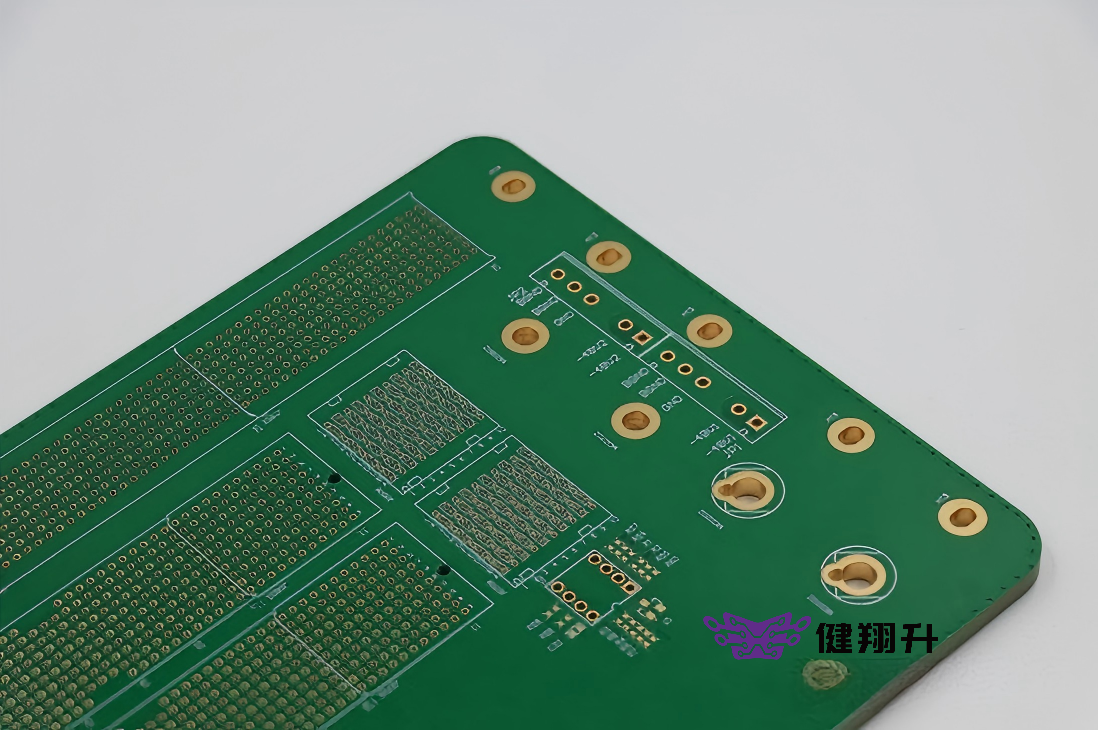

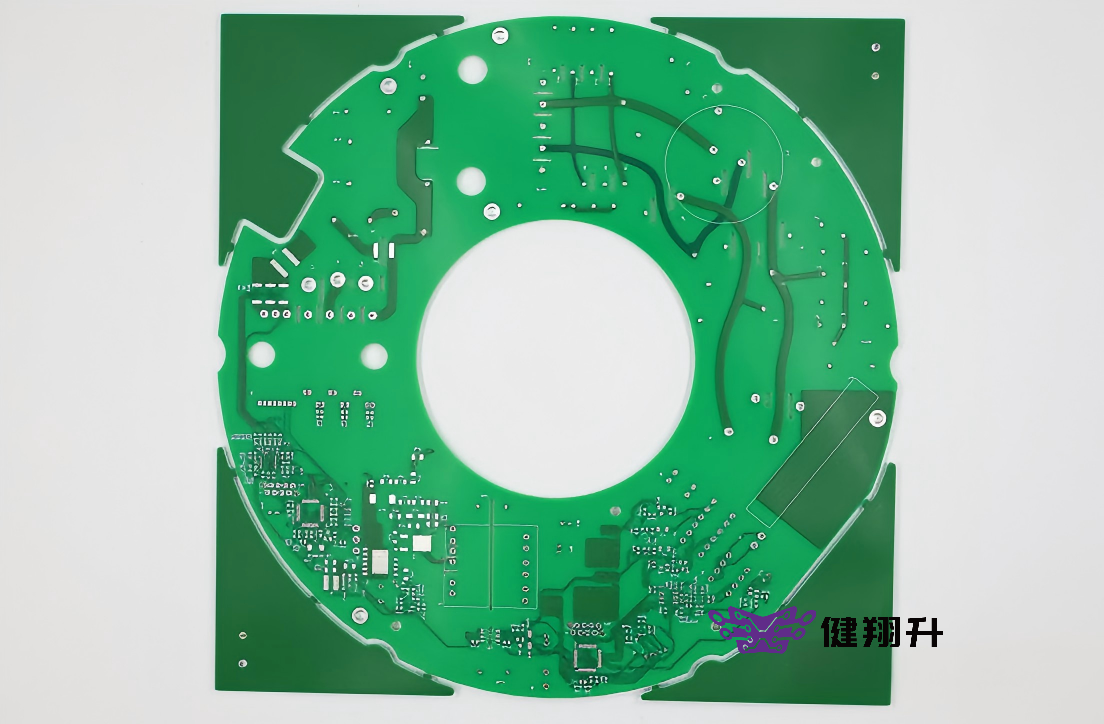

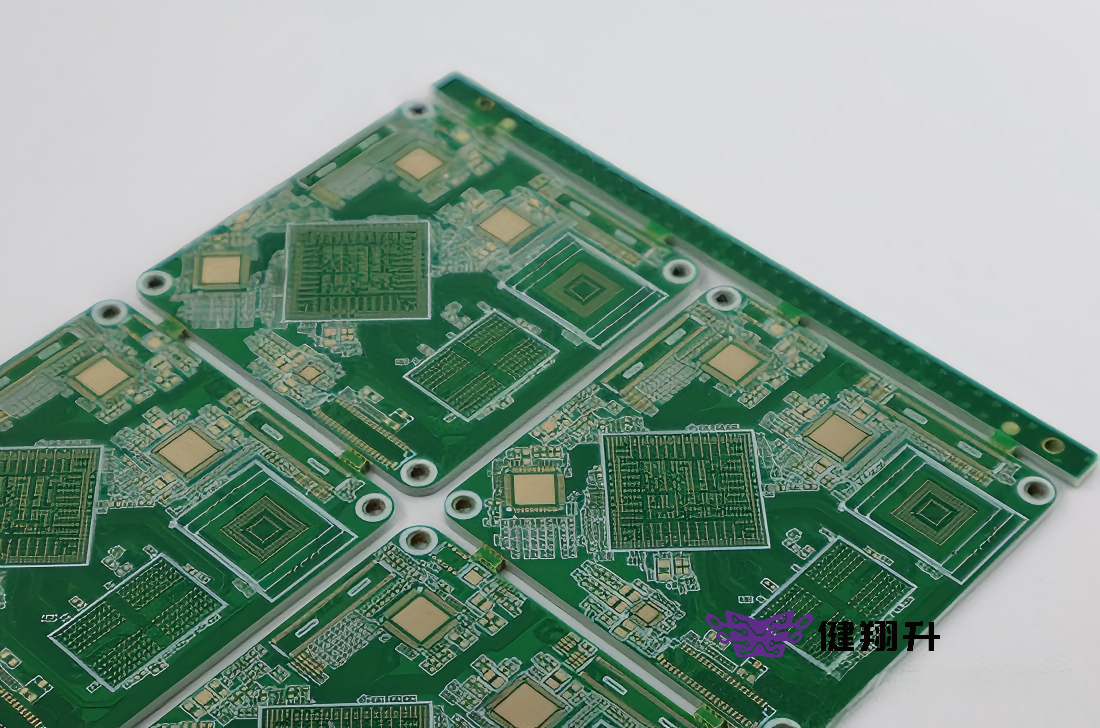

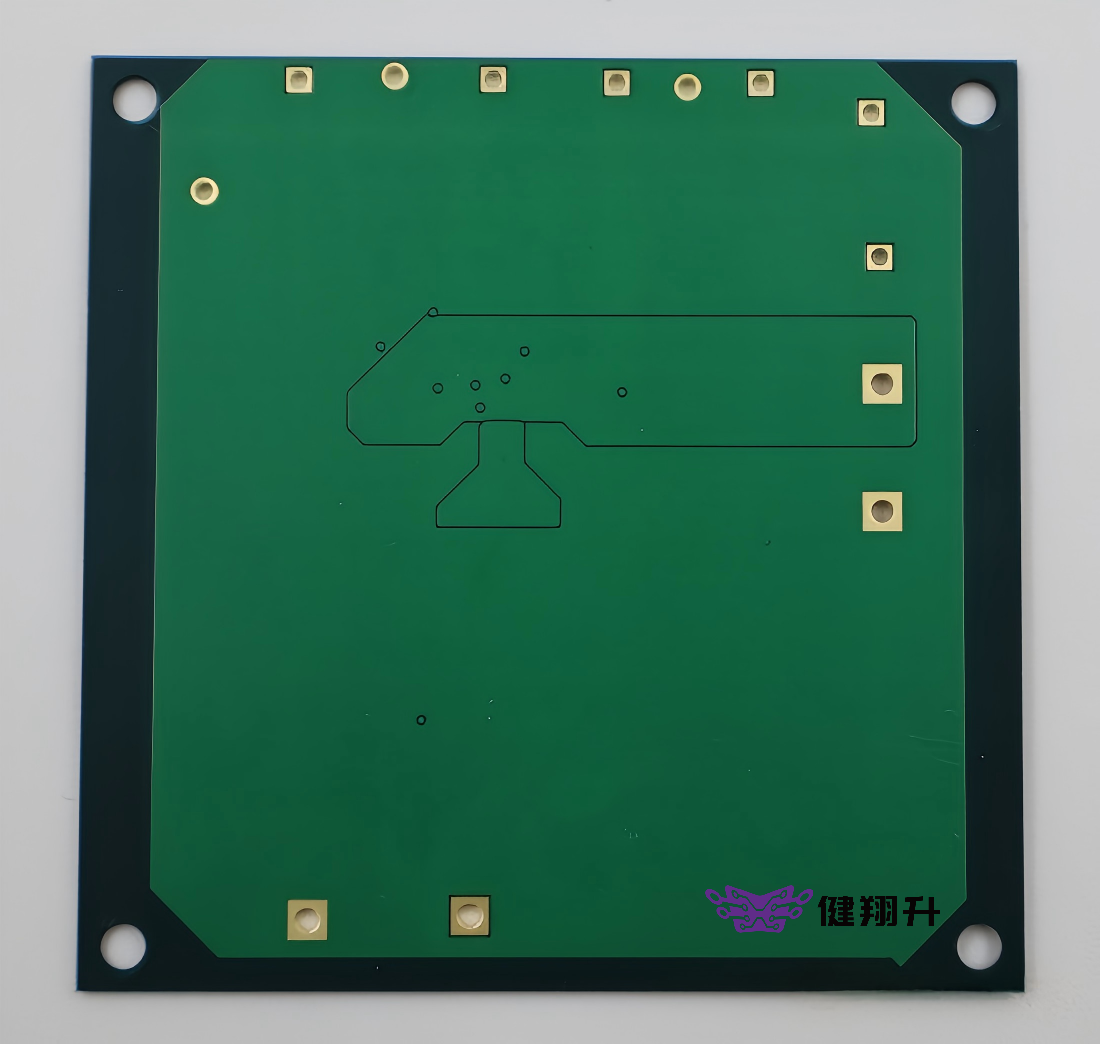

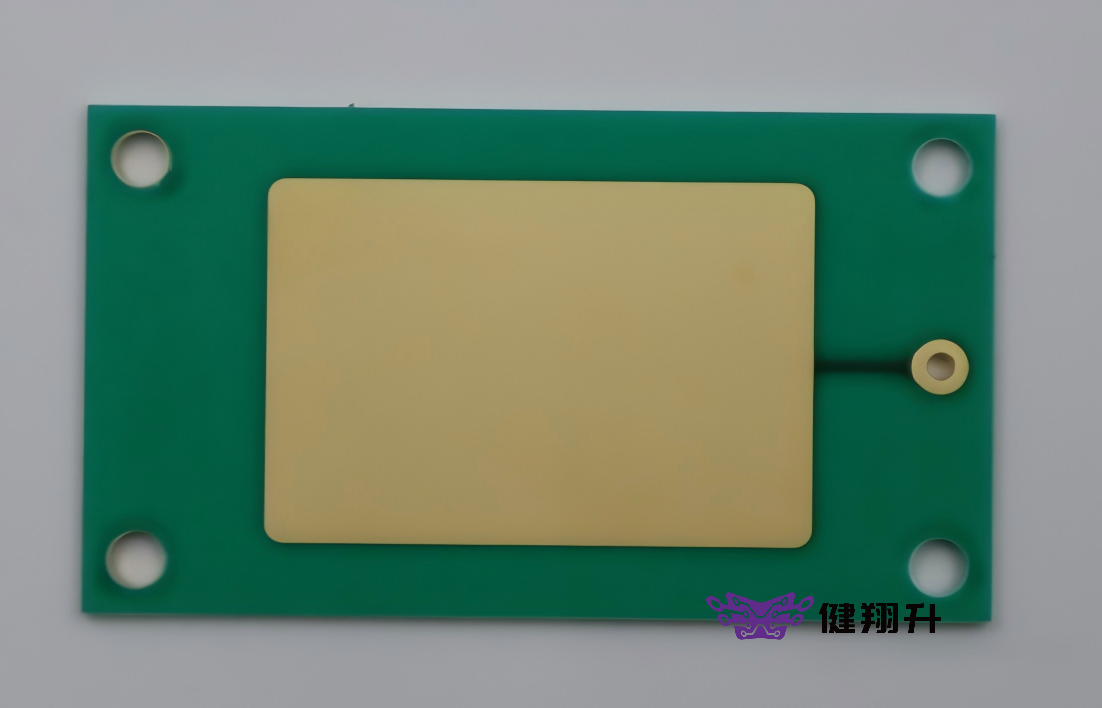

绿色
为什么绿色是最常见的选择
绿色是传统且应用最广泛的焊盘阻焊油墨颜色。它在成本与性能之间取得了平衡，是各种应用的理想选择。
l 经济高效：绿色焊盘阻焊油墨因其悠久的使用历史和大量供应，是成本最低的选择。
l 性能：它与白色丝网标记形成极佳对比，使元件标识和检测更加容易。该颜色还有助于在手动检测或自动焊接过程中减少眩光。
l 常用用途：绿色阻焊层通常用于消费电子、汽车电子及其他标准PCB，是大多数制造商的首选。

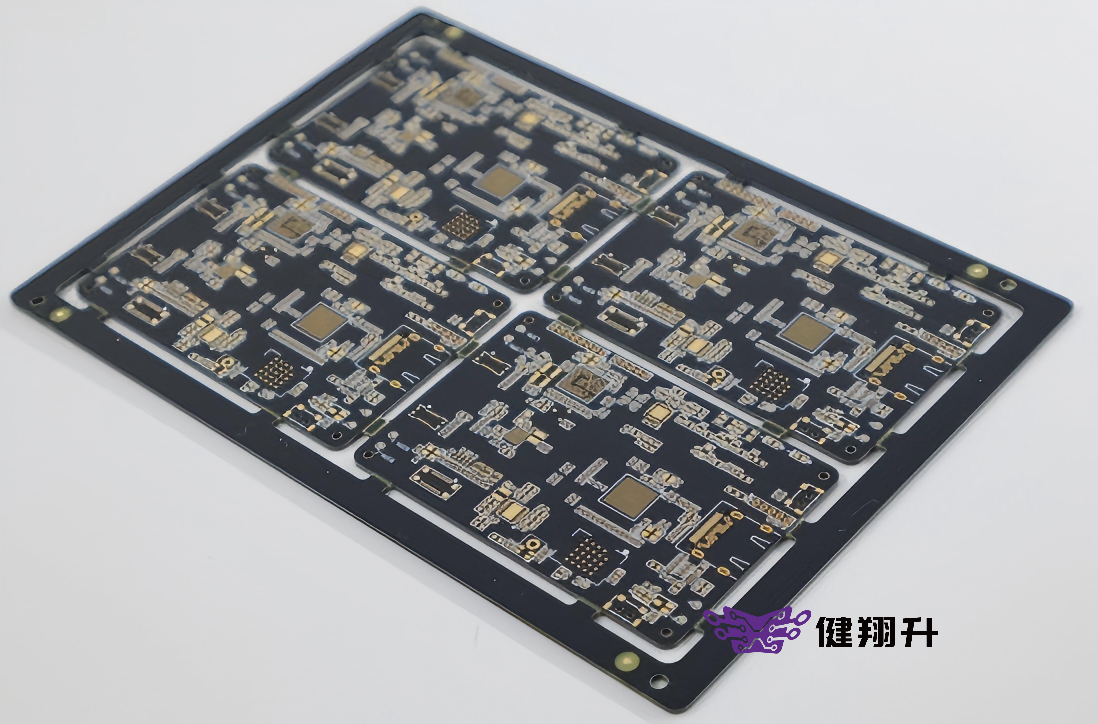

黑色
为何高端应用选择黑色？
黑色焊料阻焊油墨外观更显高端，且具有出色的遮光性能。
l 美学吸引力：黑色的时尚高端外观常被用于高端消费产品，例如高性能显卡、主板或高端音频设备。
l 卓越的防光性能：黑色焊料阻焊层可更好地防止光线干扰，尤其适用于对敏感度要求较高的电子设备。它还能为高速信号提供强有力的屏蔽效果。
l 挑战：黑色可能更难制造，而且诸如细小划痕或灰尘之类的缺陷也更明显，这可能会降低生产良率。
白色
为什么LED照明板首选白色
白色焊盘阻焊油墨主要用于对光反射要求较高的应用，例如LED照明板。
l 高光反射：白色阻焊层通过反射PCB上的光线，最大限度地提升光输出，非常适合以LED为主的应用场景，这些场景对亮度要求极高。
l 挑战：虽然白色看起来干净又现代，但在焊接过程中更容易出现污渍和变色，而且其耐用性可能不如其他颜色。
l 常用场合：它常用于LED面板、背光单元及其他高可见度照明产品。
其他颜色（蓝色、红色等）
个性化与特殊应用
其他颜色，如蓝色、红色、黄色和紫色，用于特定应用或打造独特设计。
l 个性化：彩色焊料阻焊层有助于品牌脱颖而出，尤其在消费电子或定制PCB等行业中尤为明显。例如，红色或蓝色常用于开发套件、爱好者电路板或特定品牌产品。
l 特殊应用：在某些情况下，颜色的选择可能基于PCB的功能需求，例如特定类型的视觉编码或标识。
l 挑战：这些颜色可能比绿色更昂贵，且大批量获取难度更大，这可能会限制它们在大规模生产中的可用性。
焊锡掩膜颜色对比表
颜色 优势 常用 挑战 绿色 性价比高，对比度好，广泛可用 消费电子、汽车、标准PCB 无，广泛使用且可靠 黑色 高端外观、卓越的防光性能 高端电子产品、音响设备 划痕和灰尘更明显 白色 高光反射，外观洁净 LED照明板、背光 易染色和变色 其他颜色（蓝色、红色等） 个性化、功能编码、品牌化 开发工具包、定制PCB、特定行业 成本较高，供应较少
| 颜色 | 优势 | 常用 | 挑战 |
| 绿色 | 性价比高，对比度好，广泛可用 | 消费电子、汽车、标准PCB | 无，广泛使用且可靠 |
| 黑色 | 高端外观、卓越的防光性能 | 高端电子产品、音响设备 | 划痕和灰尘更明显 |
| 白色 | 高光反射，外观洁净 | LED照明板、背光 | 易染色和变色 |
| 其他颜色（蓝色、红色等） | 个性化、功能编码、品牌化 | 开发工具包、定制PCB、特定行业 | 成本较高，供应较少 |
如何选择合适的焊锡阻焊颜色？
选择合适的焊料掩模颜色取决于多种因素，例如成本、应用需求（如LED照明或高端电子产品）、可制造性和可维护性、供应链稳定性以及美学或品牌化需求。
成本优先原则
为什么绿色往往是预算敏感型项目的最佳选择
绿色焊锡掩膜油墨的高性价比使其成为大多数应用中最常见的选择。
l 经济性：绿色是最经济实惠的颜色，因为它在PCB制造中已有悠久的使用历史。它易于获取，非常适合大规模生产，尤其是在成本是重要因素的情况下。
l 应用广泛：由于绿色焊盘阻焊层是行业标准，因此它也受益于成熟的供应链和制造工艺，从而确保了产品的一致性和低成本。
对于一般的消费电子产品或标准PCB项目，绿色仍然是首选方案，因为它在成本与可靠性能之间实现了平衡。
应用驱动原则
根据具体应用选择颜色
阻焊层的颜色通常取决于具体的应用需求，例如设备类型或环境条件。
l LED照明：LED照明电路板首选白色阻焊层，因为它能增强光线反射，使LED更亮、效率更高。
l 高端电子产品：黑色阻焊层常被用于高端消费电子产品，如游戏机或高端音响设备，因为它外观时尚，并能有效阻挡光线干扰。
l 其他特定需求：对于汽车PCB或工业设备等应用，当耐用性和可见性至关重要时，绿色仍然是最实用的选择。
了解PCB的功能需求，有助于您选择最佳颜色，以提升性能并满足设计标准。
可制造性和可维护性原则
维修需求与视觉系统如何影响颜色选择
维修频率以及自动化视觉系统的使用会影响焊锡掩膜颜色的选择。
l 维修频率：对于经常需要维护或维修的PCB（例如，工业控制系统），绿色或蓝色可能是更好的选择，因为它们能更清晰地显示元件，便于检查。
l 自动化视觉系统：许多现代生产线采用视觉系统对PCB进行自动化检测。这些系统通常与绿色焊盘阻焊层配合效果最佳，因为绿色与白色标记之间对比度最高。选择黑色或白色等颜色可能会使检测过程复杂化，从而使其不太适合大批量生产线。
供应链稳定性原则
确保所选颜色的长期可用性
选择一种长期可靠供应的焊料掩模颜色非常重要。
l 颜色供应情况：绿色是最稳定且易于获取的颜色，可确保供应链中断较少。若选择较不常见的颜色，如紫色或定制色调，一旦供应链不够成熟，可能会导致生产延迟或成本增加。
l 一致性：对于大规模或持续性生产而言，长期供应稳定性尤为重要，因为需要同一颜色的稳定供应，以避免不同批次生产之间的差异。
确保所选颜色易于采购且持续稳定供应，可避免日后出现问题。
美学与品牌形象原则
兼顾外观与品牌需求
焊锡掩膜的颜色会影响产品的整体外观和质感，这可能是品牌定位的关键因素。
l 产品外观：某些颜色，例如黑色或蓝色，常用于提升产品的高端感。例如，高端消费电子产品，如游戏设备和高端音频设备，通常采用黑色焊盘阻焊层，以迎合高端市场的需求。
l 品牌塑造：对于希望打造独特形象或突出产品设计的品牌，可选择定制颜色（如红色、紫色或金色）。这些颜色能让产品在市场中脱颖而出，呈现与品牌定位相契合的独特美感。
l 平衡成本与外观：虽然美观很重要，但务必在色彩选择与成本考量之间取得平衡。通常，制造商会选择一种既能满足功能需求、又能契合品牌形象，同时又不会大幅增加生产成本的色彩。
结论
选择合适的焊料掩模颜色，对于实现PCB的预期性能与美观效果都至关重要。每个项目都有其独特的需求，无论是成本效益、特定功能需求（如LED应用），还是品牌差异化。通过了解关键因素，您可确保您的PCB既脱颖而出，又能提供最佳性能。
对于那些希望精准、高质量地实施这些选择的人士，健翔升随时准备满足您的需求。作为一家经验丰富的PCB和PCBA供应商，我们致力于提供一流的产品，可根据您的具体规格，选用种类繁多的阻焊剂类型和颜色。无论您需要标准解决方案还是定制选项，我们的团队都随时为您提供帮助，为您量身打造高品质、可靠的PCB板。
常见问题
1. 焊料阻焊油墨的颜色会影响PCB性能吗？
是的，焊盘阻焊油墨的颜色会影响PCB的性能，尤其是在信号完整性和散热等方面。不同颜色，例如绿色、黑色或白色，会对信号传输方式和热量管理产生不同的影响。例如，黑色等深色可能有助于提高遮光性能，但同时也可能吸收更多热量，从而影响在高温环境中的表现。因此，务必根据产品的具体需求选择合适的阻焊层颜色，以实现最佳性能。
2. 为什么绿色是最常见的焊盘阻焊层颜色？
绿色是最常见的焊盘阻焊层颜色，因为它成本低廉，且与白色丝印层形成高对比度。这使得元件标识更易于辨识，从而提高生产效率。此外，绿色在耐用性和生产过程中的可见性方面表现优异，因此成为大多数标准PCB的可靠且经济实惠之选。此外，绿色焊锡掩膜已成为行业标准，进一步推动了其广泛应用。
3. 焊料阻焊油墨的制造工艺复杂吗？
是的，阻焊油墨的制造工艺涉及多个步骤，包括预处理、涂布、曝光、显影和后固化。尽管这一过程看似复杂，但每一步都对确保最终PCB的质量和性能至关重要。适当的清洁与附着力、精准的紫外线曝光以及彻底的固化，都是确保阻焊层正确附着、提供充分保护并保持PCB电气和机械性能所必需的。
4. 黑色阻焊油墨能替代绿色吗？
虽然可以用黑色焊锡掩膜油墨代替绿色，但通常黑色油墨成本更高，且在生产和检测过程中可能带来一些挑战。与绿色相比，黑色油墨更容易显现划痕或灰尘等缺陷，这可能会影响良品率和制造质量。基于这些原因，黑色阻焊层通常仅用于对美观性和遮光性能要求较高的高端产品，而非标准PCB应用。
5. 焊料阻焊油墨的质量会影响PCB的使用寿命吗？
是的，焊锡掩膜油墨的质量会直接影响PCB的使用寿命。高质量的焊锡掩膜油墨能更好地防止腐蚀和短路，而腐蚀和短路正是缩短PCB寿命的主要因素。耐用的焊锡掩膜有助于保护PCB免受环境因素的影响，例如湿气、化学物质和机械磨损，从而确保电路板在更长的时间内可靠运行。因此，投资高质量的阻焊油墨有助于提高PCB的整体使用寿命和可靠性。
