铝基板和铜基板分别是什么？

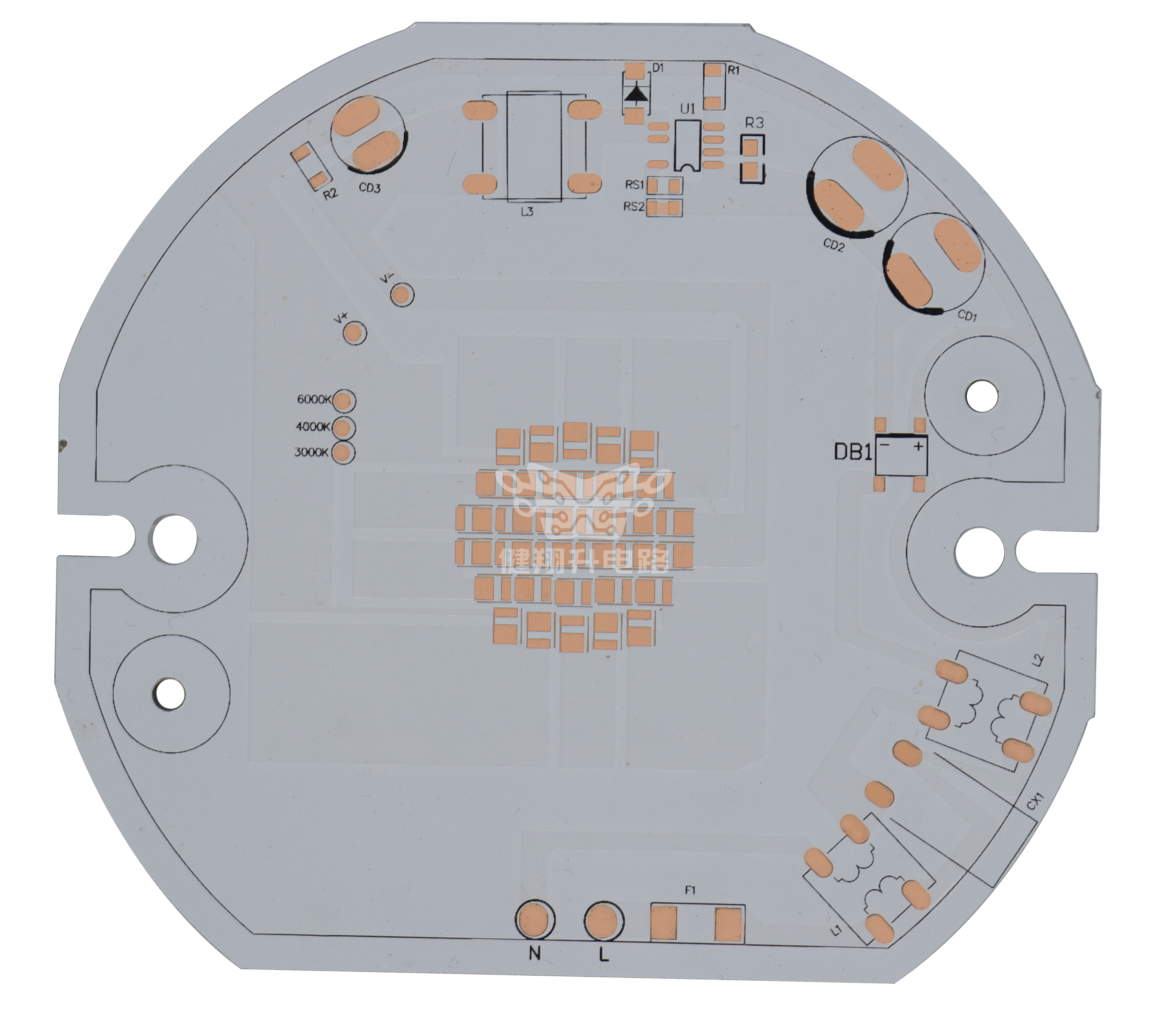

铝基板（Aluminum Core PCB / MCPCB）是三层复合结构：顶层铜箔电路层（1~4oz）→中间导热绝缘介质层（50~100μm环氧/陶瓷填充树脂）→底层铝基材（1060/5052/6061铝合金，1~3mm）。热量从功率器件焊盘出发，必须穿过中间那层绝缘介质才能到达铝基材散发。这个"穿介质"的过程是整个热链路中阻力最大的一段——介质层导热系数只有1~8W/mK，比铝基本身的237W/mK低了两个数量级。所以铝基板的实际散热瓶颈不在铝板厚度，而在介质层。

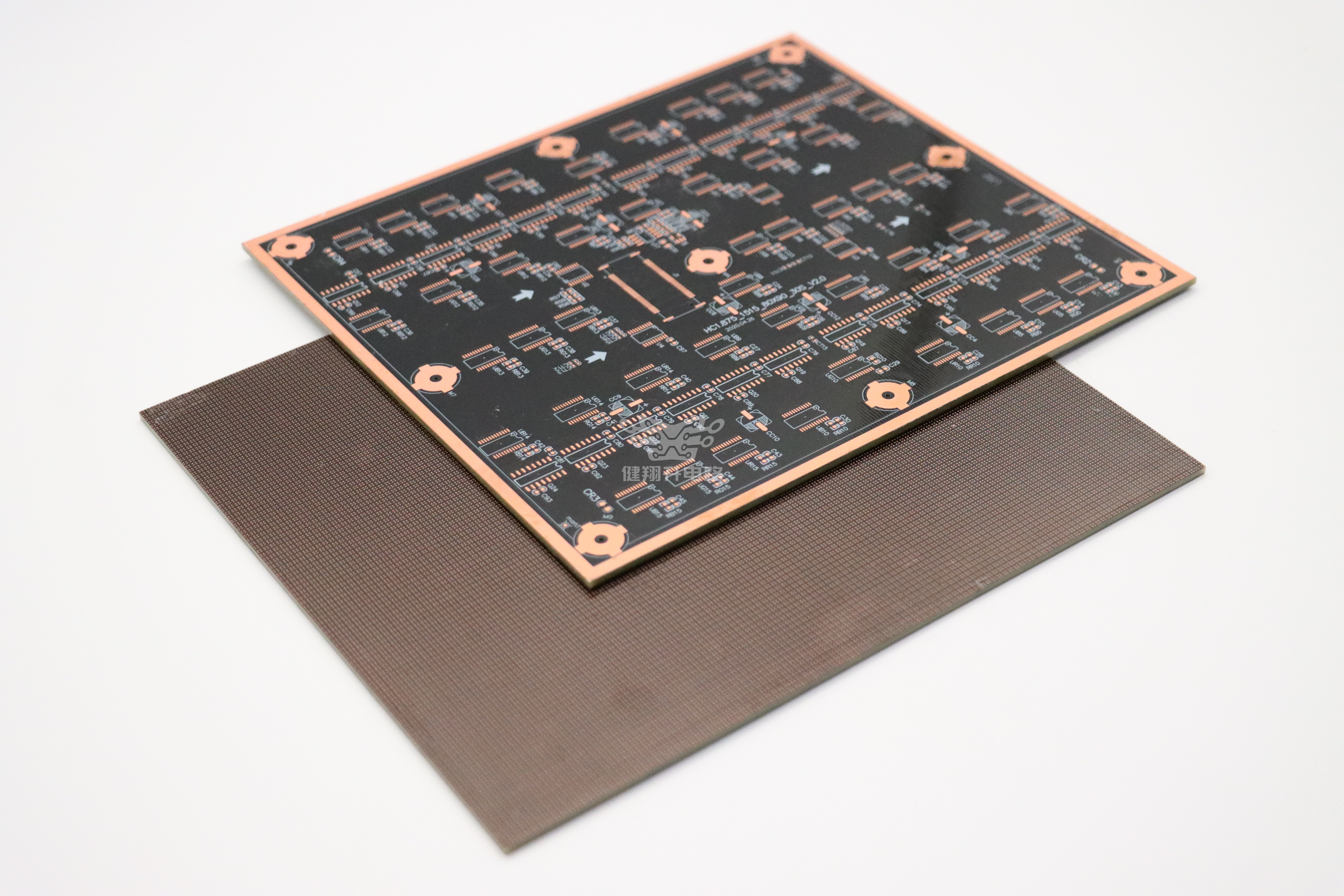

铜基板（Copper Core PCB）有两种形态：普通铜基板和热电分离铜基板。普通铜基板的结构和铝基板一样（铜箔→介质层→铜基材），只是底层从铝换成铜，散热提升有限——因为热阻瓶颈还是在介质层。热电分离铜基板才是铜基板的"完全体"：芯片直接贴在蚀刻形成的铜凸台上，凸台与底部铜基材一体相连，热量走纯铜路径（385W/mK），电气线路则做在旁边的FR4绝缘区上——热和电各走各的通道，互不干扰。实测13W功率下，普通铜基板芯片结温73°C，热电分离板仅50°C，热阻降低近一半。

8个核心指标逐项对比

这张表里有几个容易看错的点。第一，"金属基材导热率"和"整板有效导热率"是两个概念——铝基板的铝材本身237W/mK不低，但热量穿不过去，整板有效导热率取决于介质层（2~8W/mK）。第二，普通铜基板把铝换成铜，金属基层导热率提升了1.7倍，但整板有效导热率几乎没变——因为热阻瓶颈在介质层，不在金属基。第三，热电分离铜基板的385W/mK不是"介质层导热率提升到385"，而是热量根本不走介质层，直接走纯铜凸台到底板，所以整板有效导热率等于铜本征导热率。

不同功率场景该选哪个？

选型决策不是看导热系数表，而是算功率密度（W/cm²）——芯片发热功率除以芯片与基板接触面积。这是决定材料下限的唯一指标。

场景一：LED照明 / 小功率电源（≤50W，功率密度≤2W/cm²） → 选铝基板。2W/mK介质层已经够用，成本最低，加工最简单，量产良率最高。典型应用：筒灯、面板灯、灯条、家电控制板、中小功率DC-DC模块。健翔升的电源单面铝基板（生益板材，3W/mK，介质6mil）就是这个档位的标准方案。

场景二：车载LED / 工业电源（50~100W，功率密度2~3W/cm²） → 选高导铝基板（5W/mK以上）。车规场景对可靠性要求高，CTE失配导致的热循环开裂风险需要控制，5W/mK介质层能把结温压下来。健翔升的车载灯具铝基板（台湾聚鼎板材，5W/mK，车规级管控）和8W超导铝基板（超导介质技术，8W/mK）覆盖这个区间。

场景三：大功率LED阵列 / IGBT模块 / 射频功放（100~200W，功率密度3~8W/cm²） → 选热电分离铜基板。这个功率密度下铝基板的介质层已经扛不住了——介质层导热率再怎么提升也突破不了8W/mK的天花板，而热电分离铜基板直接绕过介质层，385W/mK纯铜散热通道把热阻降到接近零。健翔升的单面热电分离铜基板（3W/mK介质+铜基材）和双面热电分离铜基板（385W/mK，双面散热）就是为这个场景设计的。

场景四：极端功率密度（≥8W/cm²） → 铜基板也到极限了，需要上陶瓷基板（AlN氮化铝150~220W/mK）或铜基板+主动散热（风冷/液冷）。这个级别常见于服务器电源、激光器驱动、半导体封装。

混用方案与切换注意事项

实际项目中，铝基板和铜基板不是非此即彼。健翔升有三种混用/过渡方案：

方案一：铜铝混合基板。在同一块板上，发热区域用铜基材做热电分离凸台，非发热区域用铝基材减重降本。健翔升的单面热电分离铜铝混合基板（铜铝混合金属基材，2W/mK，介质4mil）就是这个思路——铜区负责核心散热，铝区负责结构支撑和轻量化。适合对重量敏感但局部功率密度高的场景（车载、便携设备）。

方案二：台阶铝基板。通过双面夹芯+控深台阶结构，在铝基板上做出局部加厚或凹陷区域，给高发热器件留出更薄的介质层路径。健翔升的台阶铝基板（高导铝基5052，2层，2W/mK，双面夹芯+控深台阶）——控深台阶把局部介质层压薄到2mil，热阻直接减半。适合不想换铜基板但需要局部强化散热的场景。

方案三：从铝基板切换到铜基板的注意事项。①CTE从23.5降到16.5ppm/°C，与FR4区域的热膨胀失配更严重，压合界面需要纯胶缓冲层（健翔升用≥50μm纯胶半固化片，170°C/90min/1.0MPa压合参数） ②铜基板重量是铝的3.3倍，结构设计需重新评估支撑和固定方案 ③铜基板钻孔易堵孔/毛刺，需用金属板专用刀具+大扭力CNC设备 ④V-cut铜必须用钻石刀多次逐步加深，不能一次成型 ⑤铜基板易氧化，表面处理建议选ENEPIG或OSP，不适合长期裸露在潮湿环境 ⑥热电分离凸台的位置必须在设计阶段就确定，凸台最小尺寸长宽≥1mm，金属化孔边距需预留1.2mm以上。

方案四：插件孔绝缘处理。铜基板上的插件孔如果直接钻穿铜基材，上下层会短路。普通铜基板需要做"先钻大孔→树脂塞孔→再电镀"的绝缘处理流程（健翔升高导单面铜基板采用真空树脂塞孔工艺），热电分离铜基板则通过FR4绝缘区隔离，凸台区域的孔不做绝缘处理。设计时必须区分散热区孔和电气区孔，两者不能混用。

FAQ

Q1：铝基板导热系数2W和8W的有什么区别？怎么选？

区别在介质层材料。2W/mK用普通导热环氧树脂，成本最低；3W/mK用陶瓷填充环氧，耐压更好；5W/mK用高填充陶瓷聚合物，车规级；8W/mK用超导介质技术（健翔升8W超导铝基板），接近铝基板的理论散热极限。选择标准：按功率密度算——≤2W/cm²选2W/mK，2~3W/cm²选3~5W/mK，3W/cm²以上选8W/mK或直接换铜基板。介质层从2W升到3W/mK的散热提升效果，比把铝换成铜更明显。

Q2：热电分离铜基板的凸台是怎么做出来的？

凸台用蚀刻工艺制作。在铜基材表面贴保护膜→曝光显影→蚀刻形成凸起区域，凸台高度等于绝缘层+电路层的总厚度。蚀刻精度公差控制在±25μm（1mil），因为凸台高度直接影响FR4与铜基的压合界面结合力——凸台太高压合有缝隙，太低压不紧。蚀刻后通过浸锌+电镀铜在表面做保护层，再做FR4+纯胶的压合（170°C/90min/1.0MPa），最后CNC铣出凸台窗口+成型+V-cut。

Q3：铝基板最常见的质量问题是什么？

介质层与铝基/铜箔界面分层剥离（铜箔翘起/焊盘脱落）。根因有三个：①压合时温度压力不均，树脂固化不完全，界面结合力不足 ②铝基表面有油污/氧化层未彻底清洗 ③CTE失配——铝23.5ppm、铜箔17ppm、介质层20~60ppm，热循环时三者伸缩不一致，剪切应力集中在铜箔边缘，最终界面剥离。对策：压合参数严格按曲线执行（170°C/200psi/60min），金属基表面做机械打磨+化学清洗双重处理，铜箔表面粗糙度Ra≥0.8μm（剥离强度从8N/cm提升到18N/cm）。

Q4：铜基板能做多层吗？

可以。健翔升的双面热电分离铜基板就是2层结构（双面高导铜基，385W/mK，介质5mil）。但铜基板做多层的难度远大于铝基板——铜材密度大、硬度低，多层压合时铜基自重会压坏FR4层，需要用3mm硅胶缓冲层做叠板缓冲。实际项目中铜基板以1~2层为主，超过2层建议用铝基板+散热过孔方案替代。

Q5：铜铝混合基板是什么？和纯铜/纯铝有什么区别？

铜铝混合基板是把铜和铝两种金属复合在一起做基材——发热区域用铜（热电分离凸台），非发热区域用铝减重。导热率标2W/mK是因为这个参数指的是介质层的导热率，铜区的散热走凸台直接到铜体（385W/mK），不走介质层。优势是重量比纯铜轻约40%，成本比纯铜低，适合对重量敏感的车载和便携设备。健翔升单面热电分离铜铝混合基板就是这种方案。

Q6：金属基板的表面处理怎么选？

铝基板：化学镍金（ENIG）最通用，兼容SMT贴片；OSP成本最低但保质期短；沉锡适合含铅焊接。铜基板：建议ENEPIG（钯镍金），因为铜易氧化，ENEPIG的钯层比ENIG更致密，抗氧化更强；热电分离铜基板的凸台散热面通常做OSP或裸铜（散热面不需要焊接）。车载场景建议ENEPIG+车规级管控，工业电源可用ENIG。注意铜基板不建议用HASL喷锡——铜基材偏软，喷锡的热冲击容易导致铜面变形。

健翔升金属基板能力清单

总结

铝基板和铜基板的选型核心不是"谁导热更好"，而是"热量走不走介质层"。铝基板的热量必须穿介质（2~8W/mK），铜基板热电分离后热量走纯铜（385W/mK），这是两个数量级的差距。功率密度≤3W/cm²选铝基板（2~8W/mK四档可选），3~8W/cm²选热电分离铜基板，混压方案用铜铝混合基板过渡。介质层导热率从2W升到3W/mK的散热提升效果远大于把铝换成铜——因为瓶颈在介质层，不在金属基。

健翔升8款金属基板产品覆盖铝基2W/3W/5W/8W全档+铜基热电分离385W/mK+铜铝混合基板，支持台阶/控深/双面夹芯/真空树脂塞孔等特殊工艺，车规级管控能力。从LED照明到大功率IGBT模块，从车载电子到工业电源，一套方案覆盖全部散热需求。
