PCB制造是一个复杂的过程，涉及为电子设备打造物理基础。最终产品的质量取决于多个因素，其中精度至关重要。设计或生产中的任何失误都可能导致功能故障、延误和成本增加。为避免此类问题，PCB确认工作文件发挥着至关重要的作用。该文件充当一份最终检查清单，在开始制造前确保设计的每个细节都准确无误。它包含设计文件、材料规格和生产说明等重要文档，有助于使设计师的意图与制造商的实际能力相一致。

PCB确认工作文件是实现无差错生产的关键。它使设计人员和制造商都能验证PCB设计是否满足所有要求，从而确保不存在任何误解或遗漏的细节。在本指南中，我们将详细介绍如何创建一份高效的PCB确认工作文件，为您提供一种结构化的方法，以杜绝常见的生产错误。按照这一流程操作，您可以确保制造过程顺利进行，减少 costly 的失误，最终生产出高质量的 PCB。

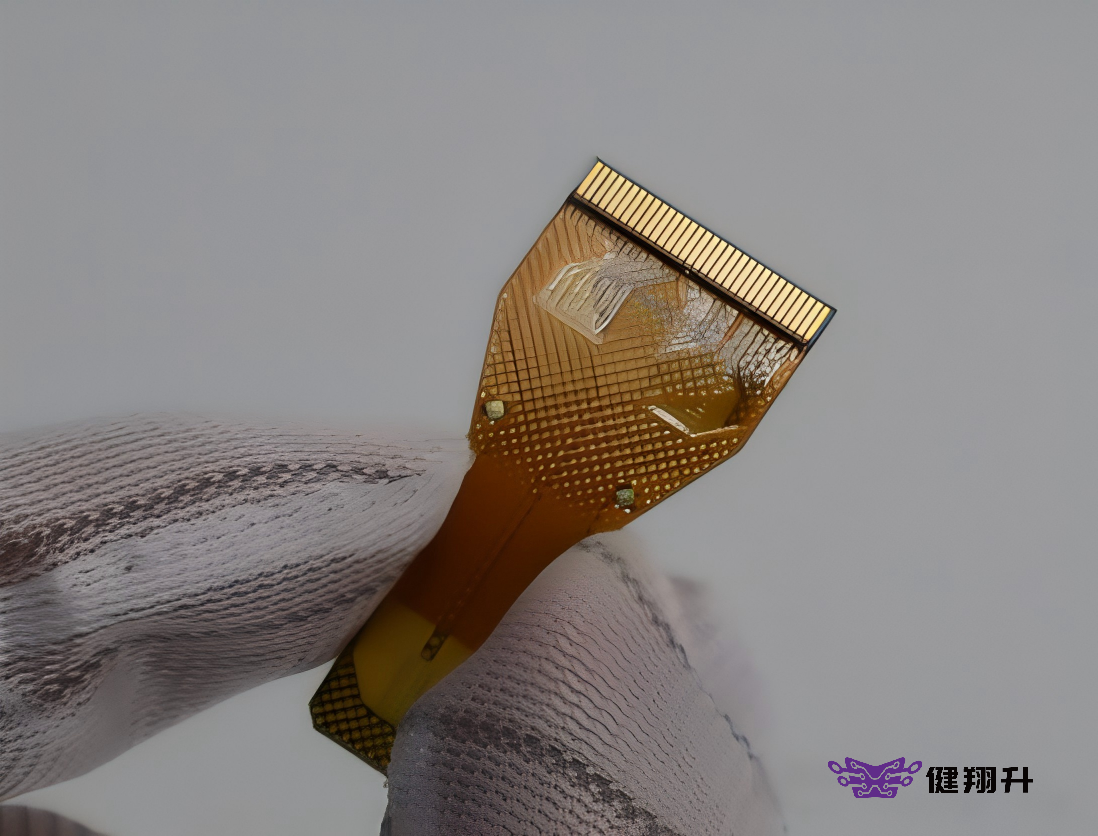

什么是 PCB 确认工作文件？为什么它对于实现无差错的 PCB 制造至关重要？

PCB确认工作文件是一份内容详尽的文档，涵盖了所有必要的设计与制造细节，确保设计人员与制造商之间保持一致，从而避免错误并实现精确、经济高效的PCB生产。

PCB确认工作文件的定义

PCB确认工作文件是一套全面的文档和文件，旨在确保PCB设计在投入生产前无任何错误。它作为生产启动前的最终确认，协调了设计团队的工作与制造商的生产能力。通常，此文件包含PCB设计文件（如Gerber文件或ODB++文件）、物料清单（BOM）、组装说明、材料规格，以及有关特殊工艺或组件的任何附加注释。该文件可作为一份检查清单，用于在生产开始前确认从元件放置到材料选择的每个细节均无误。

PCB生产中确认工作文件的重要性

PCB确认工作文件至关重要，因为它能确保设计人员与制造商保持一致。在创建PCB时，设计人员可能会包含一些非常具体的指示，而这些指示并不总是清晰明了，也未必能被制造团队完全理解。确认工作文件通过提供关于设计每个方面的明确而全面的详细信息，弥合了这一差距。这可避免因沟通不畅而导致的错误，例如组件放置不当或设计元素遗漏。

此外，该文件在防止从设计到生产的错误方面发挥着关键作用，而这些错误一旦出现，修复起来既耗时又昂贵。例如，如果某个元件的朝向有误，或者走线间距过近，电路板可能无法按预期工作，从而导致高昂的返工成本。一份准备充分的工作文件可确保所有内容事先都经过检查和验证。

通过使用确认工作文件，制造商还能确保成本效益。顺畅且无差错的生产流程可减少浪费和返工需求，从而降低PCB制造的总体成本。这有助于提升产品质量，加快产品上市速度，并增强最终产品的可靠性。

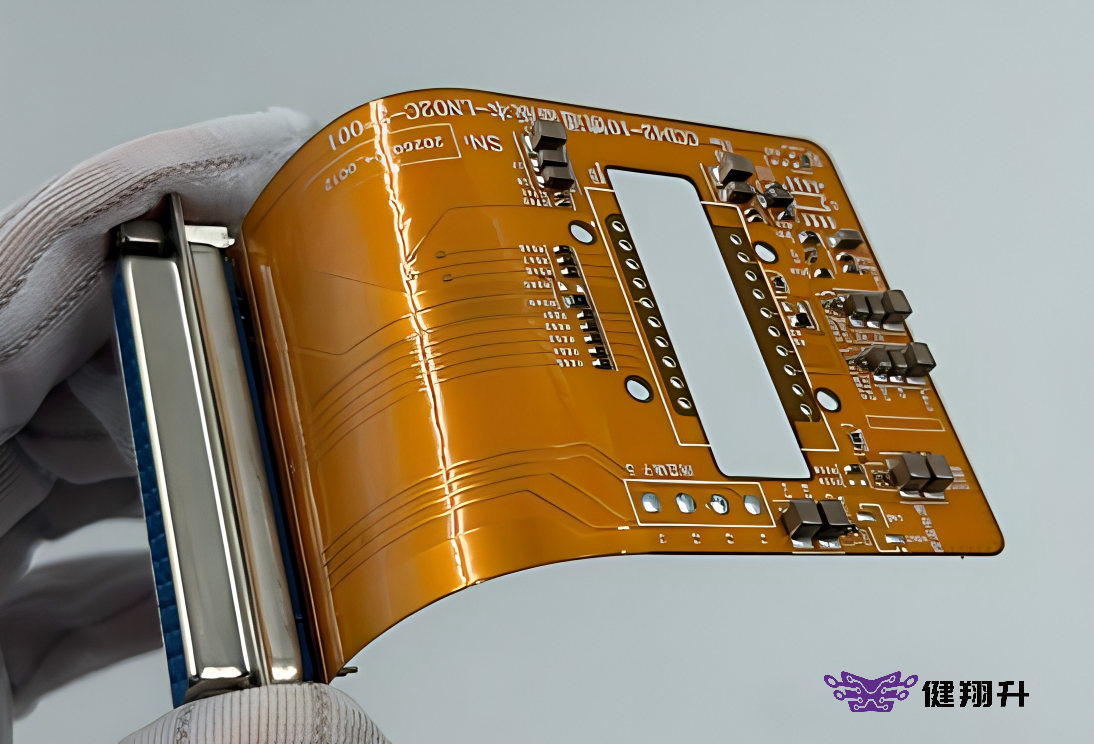

如何收集并整理用于PCB确认工作文件的设计文件？

为收集并整理PCB确认工作文件的设计文件，需收集原理图、布局文件、物料清单和装配图等重要文档，并添加元件位置和走线信息等其他详细内容。同时，采用清晰的文件夹结构和一致的命名规范对文件进行整理，以便于快速查阅。

步骤1：收集必要设计文档

要创建一份全面的PCB确认工作文件，首先应收集所有核心设计文档。这些文档提供了制造PCB所需的确切细节。

l PCB原理图：原理图概述了元器件之间的电气连接。它对于确保电路按预期工作以及指导PCB组装流程至关重要。该文档是电路功能的蓝图。

l 布局设计文件（Gerber、ODB++等）：这些文件包含PCB的物理布局，包括走线、通孔和焊盘的放置位置。Gerber文件是PCB制造中最常见的格式，而ODB++则是另一种广泛使用的格式，它将所有设计和制造数据整合在单一文件中。这些文件对于将设计数据传输给制造商至关重要。

l 物料清单（BOM）: BOM 是 PCB 设计中所用所有元器件的详细列表，包括零件编号、数量和规格。它有助于确保在制造过程中订购和使用正确的元器件。

l 装配图：装配图可为元件在PCB上的放置提供直观指导。这些图纸有助于制造商了解元件的朝向、焊接指南以及元件的任何特殊操作要求。

步骤2：添加其他重要信息

一旦收集到核心设计文件，请附上任何可能对制造商确保正确制造PCB至关重要的额外信息。

l 元器件放置与封装详细信息：这些详细信息指定了每个元器件在PCB上的具体放置位置。封装信息定义了每个元器件的物理尺寸和形状，以确保其能够正确地安装在电路板上。如果元器件存在特殊要求（例如特定引脚方向），应在此处明确注明。

l 信号层与走线信息：包含信号层信息有助于制造商了解信号在电路板上的传输方式。走线宽度、间距及布线细节对于确保PCB满足电气和热性能标准至关重要。

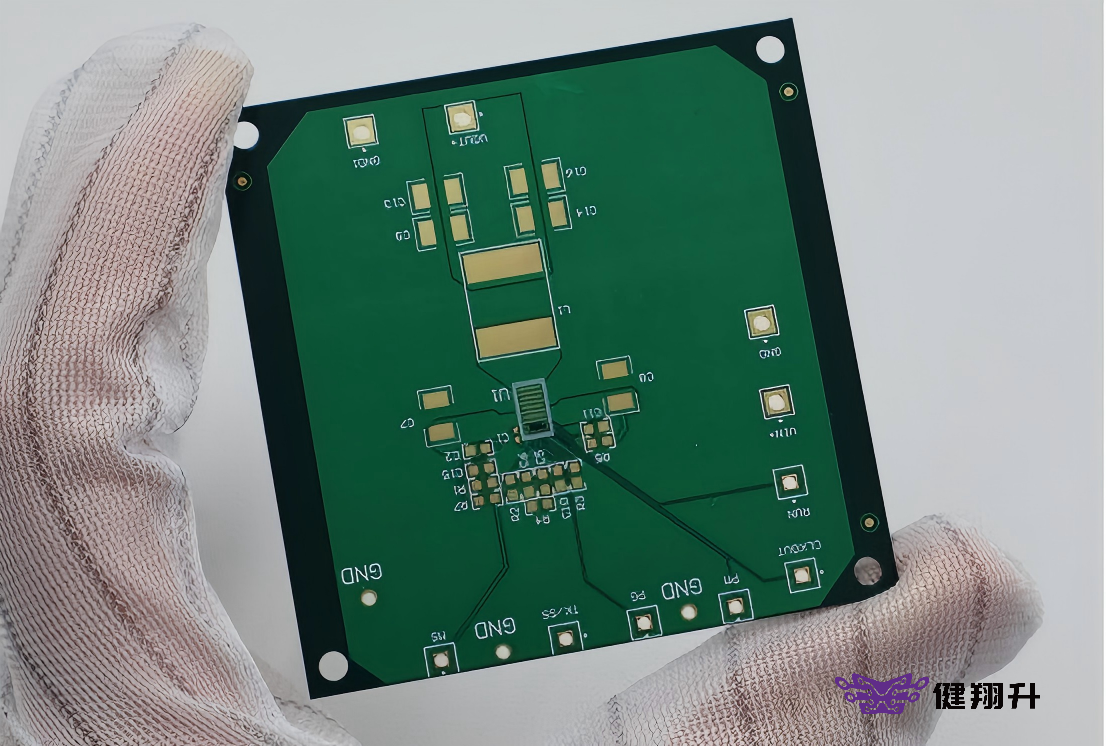

l 测试点与特殊说明：测试点是PCB上用于连接测试设备的特定区域，以便在制造过程中验证电路功能。如有任何特殊说明，例如测试流程或对敏感元件的 handling 要求，应予以注明，以避免组装时出现错误。

步骤3：整理文件，方便访问

正确组织PCB设计文件对于设计团队与制造商之间的顺畅协作至关重要。请遵循以下最佳实践，以确保文件易于访问和管理：

l 文件夹结构的最佳实践：根据文件类型将文件整理到标签清晰的文件夹中，例如“原理图”、“布局文件”、“物料清单”和“装配说明”。这种结构有助于设计团队和制造商快速找到所需文档。整洁的文件夹结构可最大程度地降低丢失重要文件或混淆文档的风险。

l 文件命名规范：采用一致的命名规范，以便于轻松识别文件。例如，使用描述性名称，如“Schematic_v1_2023”或“Gerber_RevA”，而不是通用文件名，如“PCB1”或“file_1”。这样，任何参与该项目的人都无需打开文件，就能立即了解其内容。

l 确保所有相关设计文档的一致性：一致性是维护清晰、有序的PCB确认工作文件的关键。请确保所有文件均已更新，并与最新版本的设计保持一致。此外，还应确保在所有文档中统一采用相同的命名规范、文件格式和文件夹结构。一致的文档将最大程度地减少生产过程中的错误和混淆。

按照这些步骤操作，您将确保您的PCB确认工作文件完整、条理清晰且易于浏览，为制造商提供所有必要的信息，以生产出无差错的PCB。

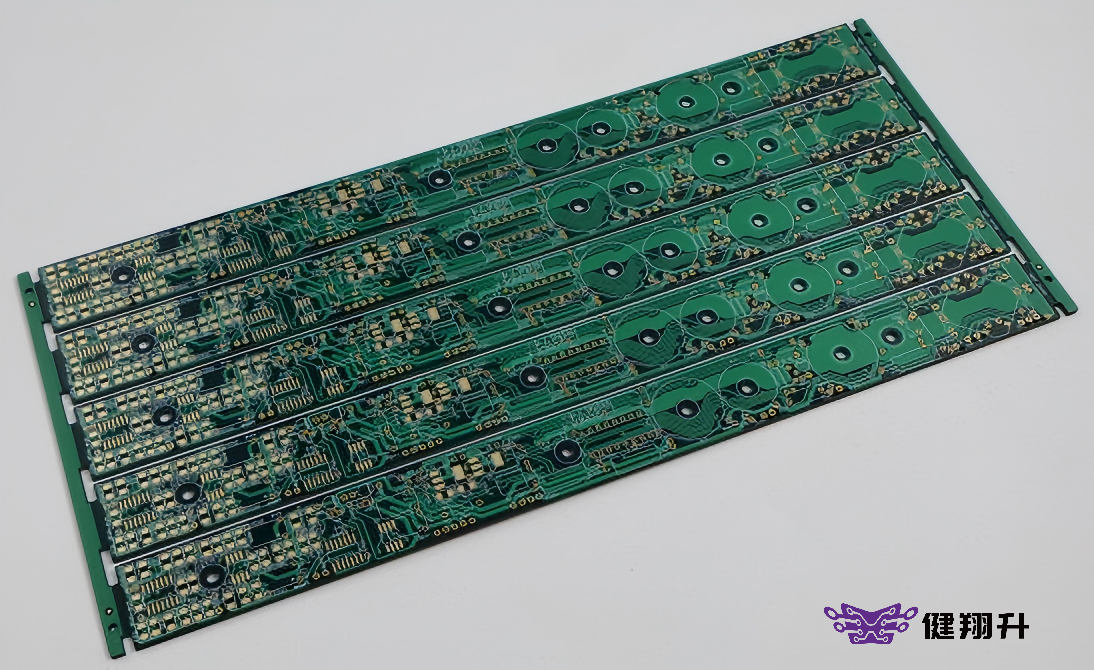

如何在PCB确认工作文件中确认制造工艺要求？

要在PCB确认工作文件中确认制造工艺要求，需明确关键生产标准（例如材料选择、层叠结构、表面处理），提供详细的公差与间隙，并附上具体的加工与组装说明，以确保设计能够准确地实现生产。

步骤1：定义制造标准

为确保制造过程顺利且准确，务必在PCB确认工作文件中清晰界定制造标准。

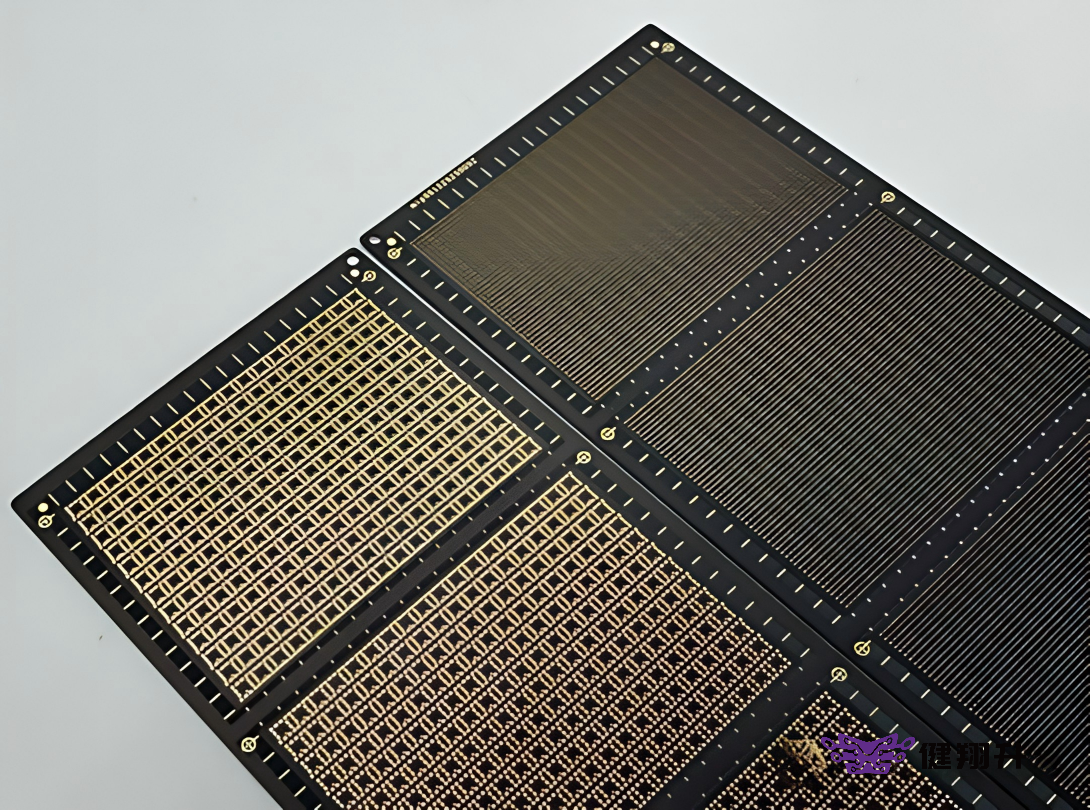

l 标准生产工艺：这包括概述关键的生产方法，例如层叠结构，它定义了PCB各层的堆叠与层压方式。此举可确保设计的结构完整性。例如，典型的层叠结构可能是4层（信号层—电源层—信号层—电源层），或根据设计复杂度采用6层结构。此外，明确指定焊盘阻焊层类型也至关重要，它能保护PCB走线并有效防止短路。常见的选项是绿色阻焊层，不过制造商也可能根据美观或功能需求选用其他颜色。

l 材料选择：必须明确指定所用材料。例如，通常会选用FR4（一种常见的PCB基材），但如果设计需要更专业的材料，比如高频基材，则应予以说明。同样，铜箔重量对于电路板的走线宽度和电流承载能力至关重要。标准铜箔重量为1盎司/平方英尺，但对于大功率电路，可能需要更高重量的铜箔（例如2盎司/平方英尺）。

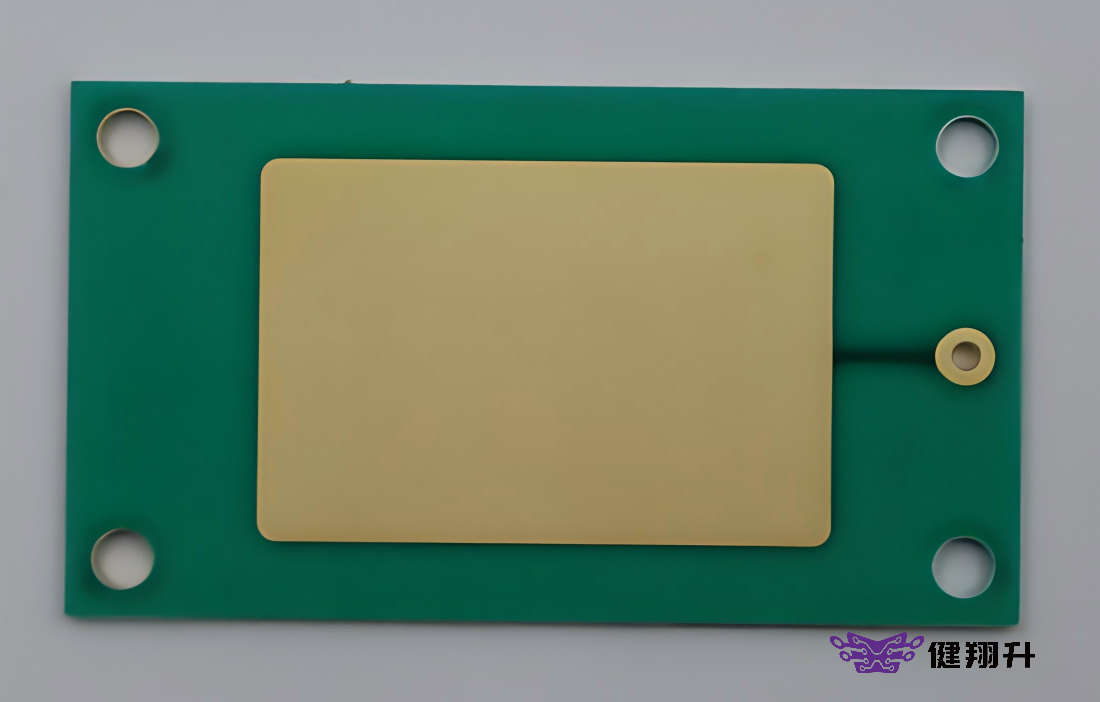

l 表面处理与精加工：请指定PCB所需的表面处理或精加工工艺，例如HASL（热风焊平）或ENIG（化学镀镍浸金）。这些表面处理会影响PCB的可焊性、耐用性，甚至最终外观。例如，由于ENIG具有更优异的性能和可靠性，它常被用于精密应用场合。

步骤2：详细说明公差和间隙

提供详细的公差和间隙可确保PCB满足功能和制造标准，避免出现故障。

l 公差值：公差定义了PCB特征尺寸的允许偏差范围，例如孔径、走线宽度和元件间距。例如，通孔的孔径应控制在一定范围内，通常为±0.1毫米，具体数值取决于设计和制造能力。同样，走线宽度也必须精确设定，尤其是在高速电路中，因为这会直接影响信号完整性。

l 间距要求：必须明确标注走线、焊盘和孔之间的具体间距值，以防止电气短路或干扰。例如，在高密度PCB上，走线之间可能需要至少0.2毫米的最小间距，以确保可靠运行。

l 制造能力限制：每家PCB制造商在公差和特征尺寸方面的能力限制各不相同。例如，有些制造商可能不支持小于0.2毫米的孔径或小于0.1毫米的走线宽度。这些限制应在作业文件中予以确认，以避免设计与制造商设备之间出现不兼容的情况。

步骤3：包含制造与组装说明

为避免在PCB制造与组装过程中出现错误，请附上任何指导生产流程的具体说明。

l 元器件特殊说明：某些元器件，如极性电容或LED等敏感部件，可能需要特定的放置或操作说明。例如，二极管这类元器件可能需要按照特定方向安装，这一点应在作业文件中予以重点标注。

l 层特定说明：如果PCB设计涉及盲埋孔或盘中孔等复杂结构，应予以明确标注。这些结构通常对高密度设计至关重要，但在制造过程中需要特殊处理。例如，盲孔仅连接PCB的部分层，需采用精密钻孔工艺；而埋孔则不贯穿整个电路板。

l 其他具体要求：对于设计复杂度较高的方案，可能需要额外的说明，例如针对电路完整性的特定测试流程，或关于元器件在PCB不同层上安装的指导原则。如果元器件对热或静电敏感，还应纳入特殊的操作注意事项。

通过清晰界定这些制造要求，您可确保PCB生产流程与设计规格保持一致，从而最大程度地降低出现缺陷和延误的风险。PCB确认工作文件中这种详尽的细节将有助于制造商生产出符合您设计需求的高品质PCB。

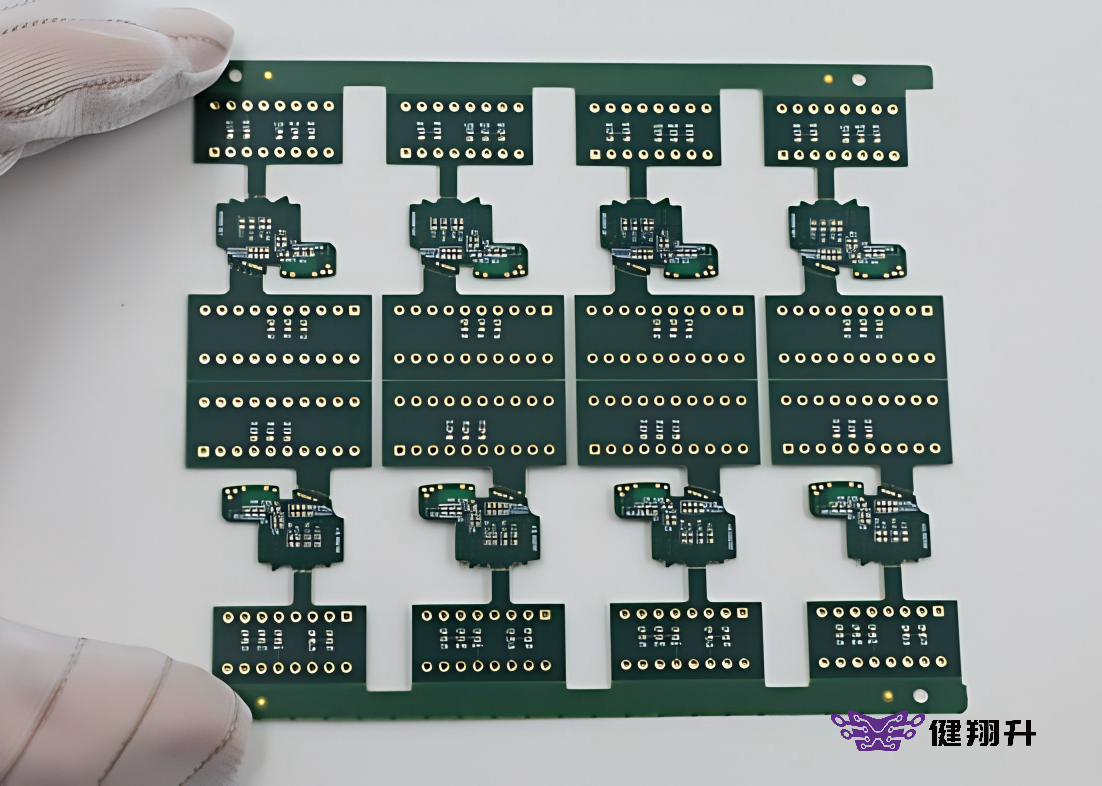

如何在提交前验证PCB确认工作文件的准确性？

在提交PCB确认工作文件之前，为验证其准确性，请对照制造规范对设计文件进行交叉检查，审查公差和材料选择的兼容性，并遵循DFM指南，确保设计可制造且包含所有必要测试。

步骤1：对照规格检查设计文件

在提交PCB确认工作文件之前，务必对照预期的制造标准仔细核对所有设计文件。这可确保设计符合制造商的生产能力，并避免生产过程中出现错误。

l 将设计文件与规格进行对比：审查每份文件，如原理图、布局设计和物料清单，确保其符合预期的制造规格。例如，核实所有元器件均已正确放置，且走线和焊盘尺寸均符合制造商的指导方针。若发现任何差异，务必在继续下一步之前予以纠正。

l 确保包含所有层和元件：请仔细检查，确保文件中已包含所有必要的设计层（例如信号层、电源层、地层）。缺少层或层对齐不当可能导致严重的生产问题，如布线错误或元器件未连接。务必确保所有元器件及其连接均准确无误，且设计中不存在任何间隙。

步骤2：审查公差和材料规格

公差和材料规格对于确保PCB可制造且功能符合预期至关重要。

l 确保公差符合制造商的生产能力：检查所有指定的公差（例如孔径、走线宽度）是否在制造商规定的范围内。例如，某些制造商可能无法加工小于0.2毫米的孔径或小于0.1毫米的走线宽度。确保设计的公差与制造商的生产能力相匹配，可降低出现缺陷和延误的风险。

l 仔细核对材料选择：确认所选材料（例如，FR4、铜箔重量）适用于您的设计，并且制造商能够采购到这些材料。如果设计需要特殊材料，如高频基板或不同铜箔重量，请确保制造商能够提供这些材料，并且它们能够满足PCB的性能要求。

步骤3：使用DFM（可制造性设计）检查清单

可制造性设计（DFM）指南有助于确保设计针对生产进行了优化，从而避免可能影响PCB质量和功能的制造问题。

l 应用DFM指南：使用DFM指南审查设计，以确保其符合制造商的生产标准。例如，确保元器件之间留有足够的间距，并且通孔的尺寸和位置正确无误，以避免在制造过程中出现问题。DFM指南还有助于发现设计中可能存在的问题，如层叠结构不平衡或复杂几何形状可能导致的制造难题。

l 确认已包含必要测试：核实工作文件中是否包含所有必要的测试，以确保PCB的质量。这可能包括电气测试（以检查连通性和信号完整性）或机械检测（以确认元器件的配合与安装）。通过纳入测试要求，您可确保最终产品在投入生产前达到性能标准。

通过这些步骤对PCB确认工作文件进行彻底验证，您可以降低出错几率，确保制造流程顺利进行，并产出高质量的PCB。

制作PCB确认工作文件时应避免哪些常见错误？

在创建PCB确认工作文件时，应避免以下常见错误：文件缺失或不完整、公差和间隙不准确、制造说明不清晰，以及未与制造商确认细节。

错误1：文件缺失或不完整

在创建PCB确认工作文件时，一个常见的错误是未包含所有必要文件。这可能会导致制造流程严重延误，并引发代价高昂的错误。

l 包含所有必要文件的重要性：工作文件应包含关键文档，如原理图、布局文件（Gerber、ODB++）、物料清单（BOM）和装配图。这些文件为制造商提供了必要的信息，确保他们能够正确地制造PCB。缺少任何一份文件都可能导致PCB制造不完整或不准确，从而可能中断生产或需要进行昂贵的返工。

l 缺失文件的后果：如果关键文件遗漏，制造商可能不得不对设计进行猜测或假设，从而增加出错风险。这可能导致生产进度延误、成本增加，并影响产品的整体质量。例如，若缺少装配图，制造商可能会错误地安装零部件，进而引发功能问题。

错误2：公差和间隙不准确

提供不准确或不清晰的公差与间隙信息是另一个常见的错误，可能会严重影响PCB的生产。

l 错误公差信息的风险：公差定义了PCB各特征（如孔径、走线宽度和元件间距）允许的偏差范围。如果这些公差设置不当，可能导致焊接不良、元器件无法安装或无法满足电气性能标准等问题。例如，走线过细或孔径过小都可能使PCB无法正常工作，尤其是在高速应用中。

l 如何确保测量精准：为避免此类错误，请务必仔细核对公差，并确保其在制造商的工艺能力范围内。使用清晰且标准的计量单位，并在标注尺寸时力求精确。例如，如果您的设计要求走线宽度为0.2毫米，请务必准确注明。与制造商合作核实公差范围，有助于防止误差发生。

错误3：缺乏清晰的制造说明

另一个应避免的错误是PCB确认工作文件中缺乏清晰的制造说明。

l 提供详细说明的重要性：清晰、明确的制造说明能够确保设计被正确理解并准确制造。这些说明应详细注明诸如元件方向、特殊处理要求，或盲孔、埋孔等特殊工艺。若缺少这些细节，制造商可能会做出错误假设，从而导致装配或制造环节出现差错。

l 缺失或不明确的指示如何导致延误：不明确的指示可能导致元器件放置错误、层叠顺序不当，或未能实施特定工艺。这将引发生产延误、因返工而增加成本，以及生产出有缺陷PCB的风险。例如，如果极性电容器的元件方向未明确标注，电路板在组装后可能无法正常工作。

错误4：未与制造商确认

在创建PCB确认工作文件时，一个重大错误就是在最终确定设计前未与制造商确认细节。

l 直接沟通如何帮助避免误解：在提交工作文件之前，务必与制造商进行直接沟通，以澄清设计或文件中任何含糊不清之处。制造商可能具备特定的能力或局限性，事先讨论这些问题可确保设计符合他们的生产能力。此外，还应确认文件格式与他们的系统兼容。

l 设计评审与生产前会议的价值：开展设计评审与生产前会议有助于及早发现潜在问题。这些会议使设计师与制造商能够共同审阅设计，探讨可能遇到的挑战，并确保PCB的各个层面均已做好投产准备。例如，直接与制造商确认材料规格与公差，可有效避免生产过程中出现差异。

避免这些常见错误，能够确保PCB确认工作文件准确、完整，并为顺利高效的制造流程做好准备。通过确保所有文件均已包含、公差无误、说明清晰，并与制造商保持良好沟通，您可以最大程度地减少生产误差和延误。

如何确保设计师与制造商之间的有效沟通？

为确保设计师与制造商之间的有效沟通，应建立清晰的沟通渠道，使用协作工具共享文件和反馈，定期开展设计评审，制定生产前检查清单，并对所有修改和反馈进行清晰记录。

步骤1：建立清晰的沟通渠道

为确保设计师与制造商之间沟通顺畅，从一开始就建立清晰的沟通渠道至关重要。

l 定期讨论的重要性：在设计过程中定期开展对话，有助于确保双方对项目期望、时间表和需求达成一致。当设计师与制造商就设计进行沟通时，可及早发现潜在挑战，从而在生产开始前做出相应调整。例如，如果设计师发现某个零部件无法按时采购，便可迅速通知制造商，以便寻找替代方案。

l 协作工具与平台的使用：诸如Google Drive、Dropbox或Trello等基于云的协作平台，可轻松实现文件共享与反馈交流。这些平台使团队成员都能访问最新文档，并实时提出意见和建议。例如，设计师可以上传其PCB设计文件，而制造商则可针对需要调整的具体区域提出意见，比如元器件布局或走线宽度。这种持续的反馈循环确保了每个人都能获取相同的信息，从而降低出错几率。

步骤2：进行设计评审和生产前检查清单

定期进行设计评审并使用生产前检查清单，有助于在开始制造之前确认PCB的所有细节。

l 定期开展设计评审：设计评审是由设计团队与制造商共同对PCB设计进行的全面检查。此项评审旨在确保设计符合所有要求及制造能力。例如，设计师可能会检查元器件的合理布局，而制造商则可验证设计是否符合其生产限制。尽早且频繁地开展这些评审，有助于避免代价高昂的失误和延误。

l 制定生产前检查清单：生产前检查清单是一份详尽的清单，列出了在开始PCB制造之前所需的所有要求和确认事项。这份清单确保从材料规格到元器件方向等每个细节都得到充分覆盖。例如，检查清单可能包括：确保Gerber文件完整、物料清单准确无误，以及公差范围符合制造商的生产能力。通过这一最终审核，可确认一切准备就绪，不会遗漏任何关键步骤，从而顺利进入生产阶段。

步骤3：清晰记录文档反馈与修订

清晰记录反馈与修订对于保持准确的记录并确保各方达成一致至关重要。

l 记录修订与变更：每当收到反馈时，务必记录对设计所做的任何更改。例如，如果制造商出于可制造性考虑建议调整走线宽度，则应记录这一变更，并将其反映在更新后的文件中。这有助于确保最终设计符合双方商定的规格，避免日后产生混淆。

l 确保更新反映在最终的PCB确认工作文件中：所有修订和更改应在提交前纳入最终的PCB确认工作文件。例如，如果制造商建议采用不同的层叠结构，则该更改应同时更新到设计文件和工作文件中。这可确保制造商使用的是最新且最准确的信息。此外，建立版本控制系统也有助于跟踪变更，避免在最终提交时出现错误。

通过遵循这些步骤——建立清晰的沟通、定期进行审查以及妥善记录反馈——设计师和制造商能够确保PCB生产流程顺畅且无差错。这些做法有助于及早发现潜在问题，确保最终产品同时符合设计与制造标准。

有哪些工具和软件可以帮助创建和管理PCB确认工作文件？

像Altium Designer、Eagle和KiCad这样的设计工具，以及Google Drive和Dropbox等基于云的文件管理工具用于版本控制，还有Valor NPI和SolidWorks PCB等DFM/DFA工具，有助于创建、管理和优化PCB确认工作文件，以实现高效且无差错的制造。

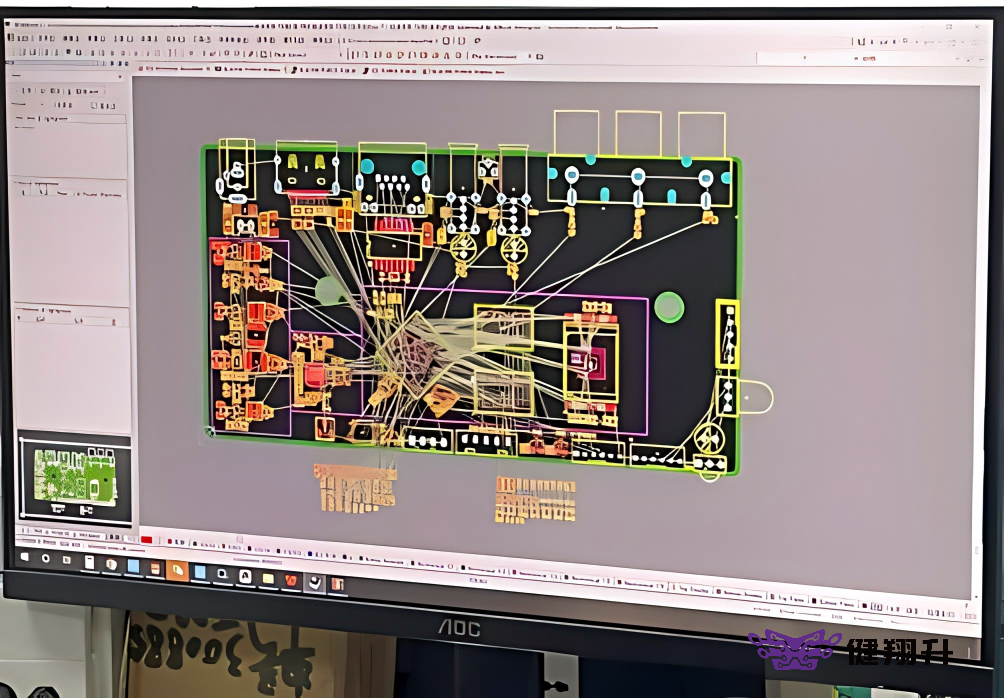

PCB设计软件工具

PCB设计软件工具对于创建精确的PCB设计至关重要，这些设计可用于生成制造所需的文件。热门工具包括Altium Designer、Eagle和KiCad。

热门工具概览：

Altium Designer以其先进的功能而闻名，包括高速设计能力、强大的元器件库以及与制造流程的无缝集成。它使设计师能够创建详细的PCB布局，并生成所有必要的设计文件，包括Gerber文件和物料清单。

l Eagle因其友好的界面和经济实惠而深受爱好者和小型企业的青睐。它支持原理图、PCB布局和元器件库等关键设计功能，是进行简单设计的热门选择。

KiCad是一款开源替代方案，提供了许多与Altium等商业工具类似的功能，包括对多层设计的支持以及自动生成功能文件，而且全部免费。

集成能力：这些设计工具可与制造合作伙伴集成，以简化PCB生产流程。例如，Altium Designer支持直接导出为与PCB制造商兼容的格式，确保提供给制造商的文件准确且最新。许多工具还提供基于云的协作功能，便于与制造商轻松共享文件并获取反馈。

文件管理软件

恰当的文件管理对于维护PCB设计的完整性、确保设计团队与制造商之间的顺畅沟通至关重要。

基于云的协作工具：
像Dropbox、Google Drive和OneDrive这样的工具，可轻松存储、共享并随时随地访问设计文件。这些平台确保所有团队成员和制造商都使用最新版本的设计文件。

l 版本控制：使用基于云的文件管理软件有助于随时跟踪变更。例如，Google 云端硬盘会自动保存文档的各个版本，以便在需要时恢复到之前的版本。当多名团队成员或制造商进行编辑或提供反馈时，这一版本控制功能至关重要，因为它能确保不会丢失任何更改，并且所有修订都会被完整记录。

版本控制的重要性：版本控制有助于清晰记录设计变更的历史，使设计师和制造商都能追踪修改内容，并了解特定更新背后的 rationale。它可最大程度地降低因使用过时文件而产生错误的风险，对于确保PCB确认工作文件的一致性和准确性至关重要。

DFM和DFA工具

可制造性设计（DFM）和可装配性设计（DFA）工具有助于确保PCB设计能够顺利制造和组装，从而降低生产过程中出现错误的可能性。

检查DFM和DFA的工具：

l DFM工具：这些工具可对设计进行分析，以确保其能够高效地制造。它们会检查诸如走线宽度过小、孔径无法钻孔或层叠方式不当等问题。常见的DFM工具有Valor NPI, Autodesk Fusion 360和Zuken CR-8000.

l DFA工具：DFA工具专注于优化PCB设计，以实现轻松组装。它们会检查诸如元器件放置效率、元器件焊接的可及性，以及元器件是否正确朝向等问题。像SolidWorks PCB和Mentor Graphics这样的工具可以帮助设计师优化其设计，从而实现更轻松、更具成本效益的组装。

这些工具如何简化制造流程：通过在设计初期就识别潜在问题，DFM和DFA工具有助于避免代价高昂的修改和制造延误。例如，如果DFM工具发现某条走线宽度不足以适应所选的PCB厚度，设计师便可在将设计送交生产前及时纠正这一问题。同样，DFA工具可确保元器件的布局方式最大限度地减少装配过程中的错误，从而降低返工率，提升整个生产流程的效率。

通过使用合适的设计软件、文件管理系统以及DFM/DFA工具，设计师能够创建并管理一份不仅准确无误，而且经过优化的PCB确认工作文件，从而确保制造流程顺畅且零差错。这些工具有助于简化与制造商的沟通，跟踪修订版本，并确保设计已做好准备，顺利投入生产。

结论

创建结构合理且准确的PCB确认工作文件，对于确保您的PCB设计顺利过渡到生产至关重要。通过精心整理设计文件、确认制造工艺要求，并与制造商保持清晰沟通，您可以大幅降低生产出错的风险。这一流程不仅可最大程度地减少代价高昂的失误，还能提高制造过程的效率，从而最终节省时间和成本。

遵循这些步骤有助于确保涵盖每个细节，从设计精度到材料规格，从而打造更可靠的产品。清晰的文档，例如PCB确认工作文件，可简化协作流程，助力设计师与制造商无缝合作。对于致力于确保高品质PCB和PCBA（印刷电路板组装）的公司而言，与健翔升等经验丰富的供应商合作将是一个绝佳的选择。作为PCB行业的资深供应商，健翔升始终致力于提供高品质产品，并在设计与制造过程的每一步为用户提供支持，以确保每个项目都能取得最佳效果。

常见问题

1. PCB确认工作文件与标准PCB设计文件有何区别？

PCB确认工作文件不仅包含标准PCB设计文件中的布局和原理图信息，还囊括了所有用于制造的附加文档及详细说明。虽然标准PCB设计文件通常由原理图、PCB布局（包括Gerber文件）以及有时还包括物料清单（BOM）组成，但PCB确认工作文件在此基础上，还增加了至关重要的制造细节。这些内容可包括层叠结构、材料规格、公差、间隙、装配说明，以及制造和装配的任何其他具体要求。确认工作文件的目的是确保参与生产过程的所有各方保持一致，且不遗漏任何关键信息，从而有助于防止制造错误和延误。

2. 我可以使用自动化工具生成PCB确认工作文件吗？

是的，许多PCB设计软件工具，如Altium Designer、Eagle和KiCad，都提供集成功能，可让设计师自动生成PCB确认工作文件，或至少协助生成关键文档，例如Gerber文件、物料清单和装配图。然而，尽管这些工具能够完成大部分工作文件的创建，但人工审查和验证对于确保所有内容准确且最新仍至关重要。自动化工具可协助生成所需文件，却无法取代人工监督的必要性。例如，设计师必须确保所有特殊说明，如公差或材料规格，均已正确添加，并且文件格式符合制造商的要求。

3. 我应该多久更新一次PCB确认工作文件？

每当设计、材料或制造工艺发生重大变化时，都应更新PCB确认工作文件。例如，如果您更改了布局、更新了元器件选型，或修改了公差或装配说明，这些更新都应反映在工作文件中。频繁更新可确保制造商始终掌握最准确、最新的信息，从而避免生产过程中可能出现的错误。如果您修改了设计或进行了任何最后一刻的更改，请别忘了更新工作文件，以确保所有必要文档均已包含在内。这种持续更新流程在动态、快节奏的设计周期中尤为重要，因为在此类周期中可能会进行多次迭代。

4. 提交PCB确认工作文件前，是否有必要直接与制造商沟通？

是的，强烈建议与制造商进行直接沟通，这在确保您的PCB设计可制造性方面发挥着至关重要的作用。讨论设计规格、材料、公差及其他重要细节，能够确保制造商充分理解您的需求，并确认他们有能力满足这些要求。例如，制造商可能对走线宽度、孔径或材料选择有特定要求或限制，这些都可能影响设计。直接沟通有助于避免误解，并确保在开始生产前，设计师与制造商双方意见一致。此外，与制造商召开设计评审会议有助于及早发现潜在问题，从长远来看可节省时间和成本。

5. 如果PCB确认工作文件未正确创建或检查，会怎样？

如果PCB确认工作文件未正确创建或未经过彻底检查，可能会在制造过程中引发一系列问题。文件缺失或不完整、公差不准确或制造说明模糊不清，都可能导致生产错误，进而造成PCB缺陷或延误。例如，如果装配说明遗漏或不清晰，部件可能会被错误安装，从而导致PCB出现故障。同样，设计变更后未能及时更新文件，可能导致使用过时的文件，进而引发制造缺陷或高昂的返工成本。在某些情况下，不合适的文件可能会延误生产、增加成本，甚至导致最终产品无法满足客户规格要求，从而最终损害设计师和制造商的声誉与财务表现。因此，确保PCB确认工作文件的准确性和完整性对于实现顺畅、经济高效的生产至关重要。
