PCB线路的边缘通常呈现梯形或锯齿状，这并非设计本意。尽管这一问题很常见，却可能影响电路的功能，尤其是在高频应用中。这些不规则边缘是由于一种名为蚀刻的制造工艺造成的——在此过程中，PCB表面的多余铜层被去除。理想情况下，这种蚀刻应留下笔直、干净的边缘。然而，这一工艺有时会导致铜不仅垂直方向被蚀刻，还会向侧面蚀刻。当蚀刻液侵蚀保护层的边缘时，就会发生侧向蚀刻，从而形成不平整、倾斜的边缘，而非完美的直线。

这些梯形边缘的根本原因在于这种侧向蚀刻效应：蚀刻液不仅会直接侵蚀抗蚀剂下方的铜，还会侵蚀其侧面。其结果便是形成一条“梯形”或“蘑菇状”的线条，而非清晰垂直的线条。在高速或精密电子设备中，即使是很小的不规则性也可能导致信号丢失、电流承载能力下降或潜在的短路，因此在制造过程中控制并尽量减少这种侧向蚀刻至关重要。

为什么PCB线路呈现梯形？

在制造过程中，由于侧向蚀刻，PCB线路呈现梯形形状：蚀刻液会侵蚀铜迹的两侧，从而形成倾斜的边缘，而非笔直的边缘。

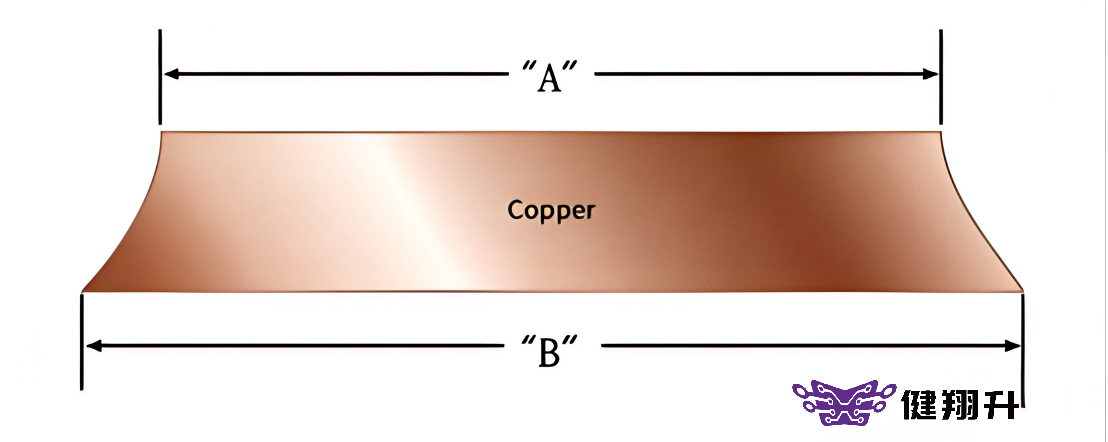

什么是梯形？它是如何形成的？

梯形形状是指线条的边缘呈倾斜状而非直线状，从而使线条呈现出“底宽顶窄”的特征。在PCB线路的背景下，这种不规则形状是在蚀刻过程中形成的，当时铜走线暴露于蚀刻液中。理想情况下，蚀刻应形成垂直、笔直的边缘。然而，由于蚀刻工艺本身的特性，溶液有时会侵蚀走线的侧壁，导致走线向内收窄，从而形成梯形轮廓。走线下部较宽的底边，则是由于蚀刻液在去除边缘铜层时会略微扩散所致，尤其是在保护层未能完全密封走线的情况下。

梯形边缘对PCB线路有何影响？

梯形边缘会对PCB性能产生负面影响，尤其是在高速电路中。不规则的形状会改变信号路径，导致电阻增加或阻抗不匹配。这可能会扭曲信号，从而引发错误或数据丢失，特别是在射频（RF）和高频数字应用中。此外，这些不规则边缘会减小走线的有效横截面积，从而限制走线在不过热的情况下所能承载的电流大小。如果梯形效应严重，甚至可能导致短路，尤其是当两条相邻走线距离过近时。因此，保持边缘笔直且垂直对于高性能PCB至关重要。

蚀刻工艺中的侧向蚀刻如何导致梯形形状？

在蚀刻过程中，侧向腐蚀会导致形成梯形形状，这是因为蚀刻液不仅会去除抗蚀层正下方的铜，还会蚀刻走线的侧面，从而形成倾斜、锥形的边缘，而非垂直的边缘。

蚀刻工艺概述

蚀刻工艺是制作PCB线路的关键步骤。它包括多个阶段：

1.层压：

2. 曝光：电路板通过含有电路设计的掩模，暴露于紫外线（UV）光下。光刻胶的曝光区域会发生化学变化。

3. 显影：曝光后的光刻胶被冲洗掉，留下需要蚀刻的区域（铜线路）。

4. 蚀刻：将电路板浸入蚀刻液中，通常是一种强酸或强碱混合液，它会去除裸露的铜层，只留下所需的铜迹。

5. 去膜：去除剩余的光刻胶，从而留下具有铜导线的成品PCB。

这一过程对于确定电路布局至关重要，但在刻蚀阶段会发生侧向刻蚀，从而导致梯形形状。

侧向蚀刻的定义与机理

侧向蚀刻是指蚀刻液不仅会直接侵蚀光刻胶下方的铜层，还会沿着光刻胶的侧边腐蚀铜层。理想情况下，蚀刻液应仅去除光刻胶正下方的铜层，从而形成完全垂直的边缘。然而，实际上，该溶液可能会略微扩散，导致铜从侧面被蚀刻，从而形成倾斜的梯形边缘。

理想与实际蚀刻效果

在理想的蚀刻过程中，铜应被垂直蚀刻掉，从而留下笔直、均匀的边缘。然而，由于蚀刻液的物理特性及其与光刻胶的相互作用，部分液体会渗入光刻胶边缘下方，并蚀刻走线的侧壁。这会导致不规则、锥形的形状，而非锐利、笔直的线条。

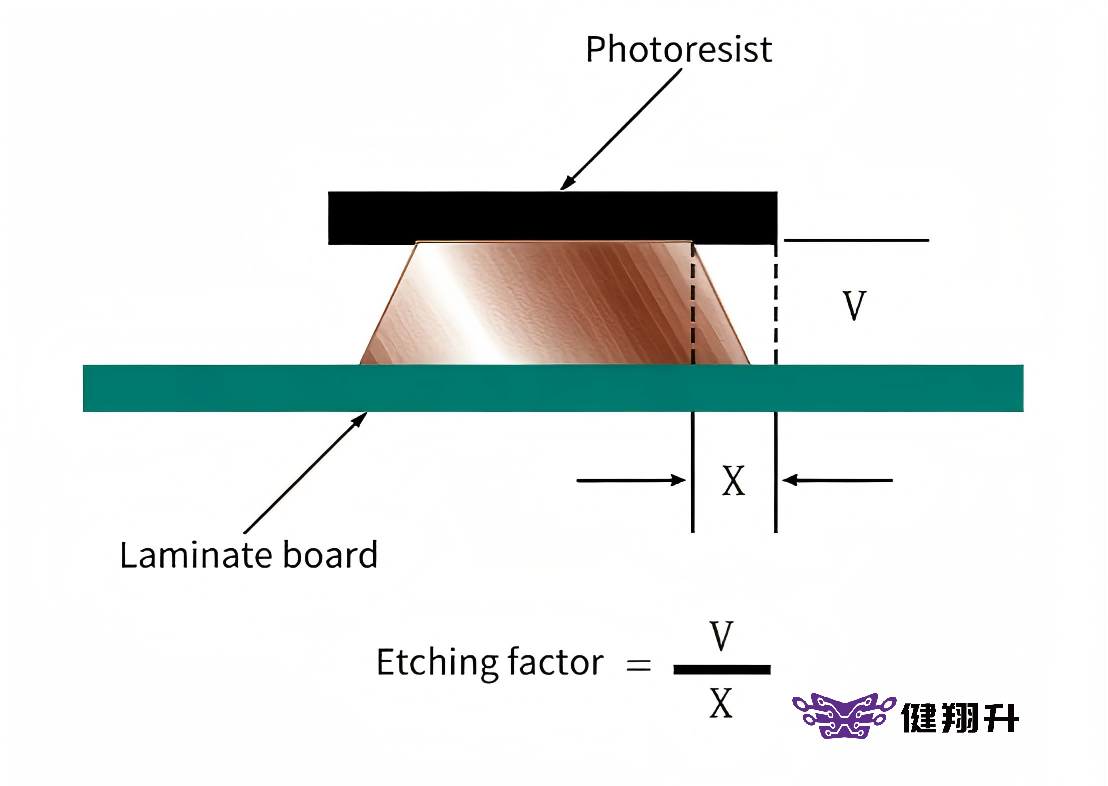

侧向刻蚀对梯形形状的影响

侧蚀量（称为“侧蚀深度”）会直接影响铜线迹的外观。蚀刻液向侧面扩散得越多，侧蚀深度就越大，梯形轮廓也越明显。即使少量的侧蚀也会导致边缘出现明显的锥度，从而影响PCB的外观和电气性能。在高精度应用中，这可能导致信号失真或电流承载能力下降等问题。

影响梯形PCB边缘的关键因素

影响梯形PCB边缘的关键因素包括蚀刻方法、蚀刻液的类型与状态、铜箔厚度以及抗蚀层的质量，这些因素均会直接影响侧蚀和边缘精度。

蚀刻方法如何影响PCB边缘形状？

所采用的蚀刻方法类型对梯形边缘的形成方式起着重要作用。蚀刻方法主要有两种：浸没（浸泡）蚀刻和喷雾蚀刻。

浸没蚀刻：在这种方法中，整个PCB会被浸入蚀刻液中。这种方法往往会导致更严重的侧向蚀刻，从而形成粗糙、精度较低的边缘，并增加出现梯形形状的风险。

l 喷雾蚀刻：在这一更现代的方法中，蚀刻液以高压喷洒到PCB表面。这种方法控制性更好，可减少线路侧面的蚀刻量。喷雾蚀刻能最大程度地降低侧蚀发生的可能性，有助于形成更干净、更垂直的边缘。通过对喷雾角度、压力及均匀性的精准控制，可显著减少侧蚀现象。

蚀刻液的类型和状态如何影响侧向腐蚀？

蚀刻液的特性在蚀刻过程中起着至关重要的作用。蚀刻液主要有两种类型：酸性和碱性。

l 酸性蚀刻液：基于酸的蚀刻液通常具有较快的蚀刻速率，若控制不当，可能会增加侧向蚀刻的风险。

l 碱性蚀刻液：碱性溶液通常能提供更均匀的蚀刻效果，但可能需要更长时间才能蚀穿铜层，从而降低侧蚀的风险。

蚀刻液的浓度和温度同样重要。浓度越高、温度越高的蚀刻液反应越剧烈，这会加剧侧向腐蚀，导致梯形边缘更加明显。而陈旧的蚀刻液由于活性化学物质浓度较低，可能导致蚀刻不均匀，从而进一步加剧侧向腐蚀。

铜箔厚度与蚀刻效果之间有何关系？

PCB上铜箔的厚度会影响蚀刻工艺的进行。铜箔越厚，去除相同数量的铜所需的时间就越长，这使得蚀刻液有更多时间渗入光刻胶下方，从而加剧侧向蚀刻，导致边缘呈现更多的梯形形状。

l 薄铜箔：为尽量降低这一问题，精细间距或高精度PCB设计通常采用薄铜箔。薄铜的蚀刻速度更快、更均匀，从而减少侧蚀的可能性，获得更干净、更精确的边缘。因此，在需要精细走线的应用中，例如高频电路，更倾向于使用较薄的铜箔。

抗蚀层的质量如何影响侧向刻蚀？

光刻胶层（如干膜光刻胶）的质量会直接影响侧向蚀刻的程度。光刻胶与铜表面之间结合力越强，越能有效防止蚀刻液渗入光刻胶下方，从而减少侧向蚀刻。如果光刻胶过厚或附着力不佳，可能会导致更多蚀刻液渗入光刻胶下方，从而引发更明显的侧向腐蚀和梯形边缘。

此外，抗蚀剂的厚度也很重要。更高的分辨率能够呈现更精细的细节，但较厚的抗蚀剂层可能会形成“屋顶状”的悬垂结构，从而为蚀刻液提供更多空间去侵蚀边缘，加剧侧向蚀刻。

通过提高抗蚀层的质量和附着力，制造商可显著减少侧向腐蚀，并提升PCB线路的整体质量。

如何控制梯形PCB边缘？

可通过优化蚀刻参数、维护设备以实现精准喷淋控制，以及选用高质量材料和能最大限度减少侧向蚀刻的蚀刻液，来控制梯形PCB边缘。

优化蚀刻参数

为最大限度地减少梯形边缘，必须优化蚀刻参数，包括蚀刻液浓度、温度和喷淋方式。调整蚀刻液浓度可确保溶液以最佳速率反应，从而减少蚀刻不均匀现象。较高的温度可以加快蚀刻过程，但也可能加剧侧蚀。因此，控制温度有助于保持工艺的一致性。与浸没式蚀刻相比，喷雾蚀刻是一种更受控的工艺，能够有效限制侧蚀。它使蚀刻液以特定的角度和压力冲击印刷电路板，从而减少溶液在抗蚀层下方的扩散，避免出现不希望有的斜边现象。

控制蚀刻时间同样至关重要。过度蚀刻，或让PCB在蚀刻液中浸泡过久，会导致侧蚀加深，从而形成更明显的梯形形状。通过精确控制蚀刻过程的时间，您可以确保边缘尽可能保持垂直。

蚀刻设备的维护

定期清洁和维护蚀刻设备对于确保设备稳定运行至关重要。随着时间推移，设备可能会积聚残留物或出现性能下降，从而导致喷雾不均匀或溶液分布不均。保持喷嘴和蚀刻腔室的清洁，能够确保蚀刻液均匀涂布，减少侧向蚀刻现象。

此外，精确控制喷雾角度和压力至关重要。如果喷雾过于强烈或角度不正确，可能导致蚀刻不均匀，从而增加侧向蚀刻的风险。现代蚀刻系统通常配备可调节喷雾角度和压力设置的功能，使制造商能够对工艺进行精细调整，以获得最佳的边缘质量。

选择合适的材料和蚀刻液

选择合适的铜箔和抗蚀剂材料是控制梯形边缘的另一个关键因素。厚度均匀的高品质铜箔更易于进行均匀蚀刻，从而降低侧向蚀刻不均的可能性。同样，抗蚀剂材料必须与铜表面良好粘附，以防止蚀刻液渗入下方，导致边缘出现斜坡状缺陷。使用具有良好附着力的光刻胶，可确保铜在蚀刻过程中得到充分保护，从而最大限度地减少不必要的侧向蚀刻。

选择合适的蚀刻液同样重要。不同的应用可能需要不同的蚀刻液：

酸性蚀刻液速度更快、腐蚀性更强，但需仔细监控，以避免过度侧蚀。

l 碱性蚀刻液可提供更受控的蚀刻工艺，非常适合精细或高精度的PCB设计。

通过为每种应用选择合适的材料和蚀刻液，制造商可以降低侧蚀风险，保持电路板走线的清洁与精确。

梯形边缘如何影响PCB设计与性能？

PCB走线中的梯形边缘可能导致阻抗不匹配、信号失真、电流承载能力降低以及短路风险增加，尤其是在精细线路设计中。

信号完整性与阻抗控制

梯形边缘会对PCB中的信号完整性和阻抗匹配产生显著影响。阻抗是指走线对电信号流动的阻力。理想情况下，PCB走线应具有干净、垂直的边缘，以在整个走线上保持一致的阻抗。当边缘呈梯形时，走线的形状会变得不规则，导致阻抗沿线路波动。这将引起信号反射、失真，并可能造成数据丢失，尤其是在高频电路中。

在高频电路设计中，信号完整性至关重要，而梯形边缘由于阻抗不匹配可能导致信号反射。为对此进行补偿，设计人员通常会对梯形边缘的影响进行建模，并调整走线宽度或采用特定的走线布线技术，以减少这些失真。采用诸如受控阻抗走线和缓冲等技术，以减轻这些边缘不规则性带来的负面影响。

载流能力

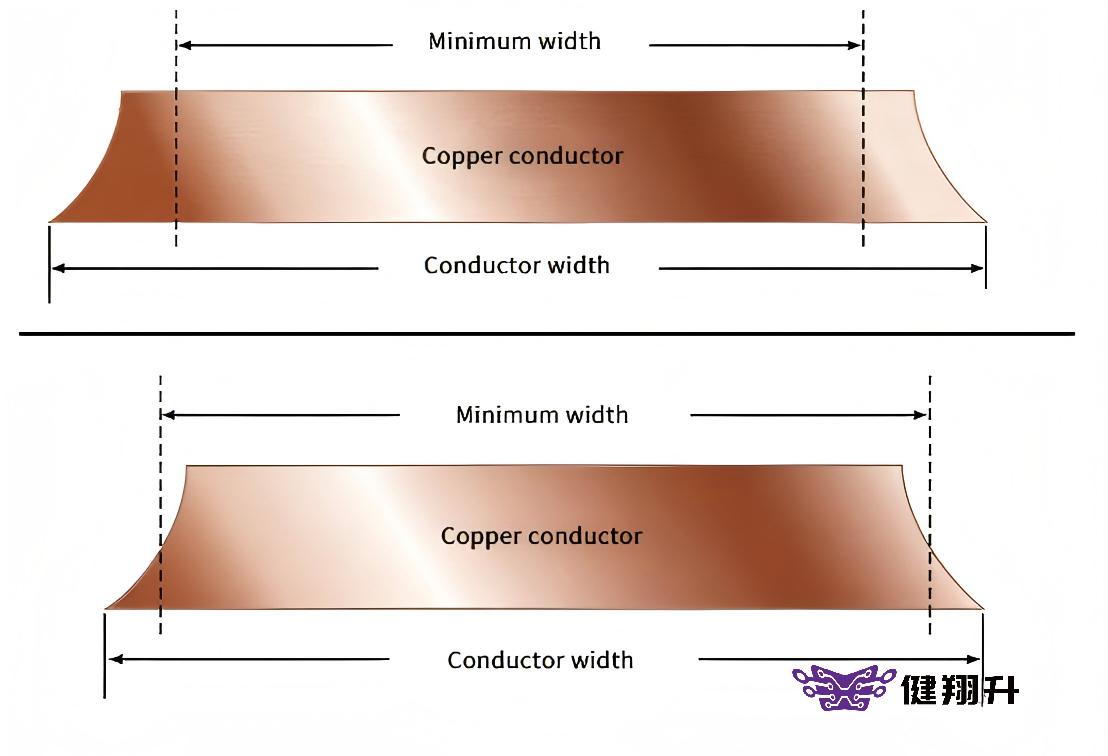

梯形边缘也会对PCB的电流承载能力产生影响。当走线边缘并非完全垂直时，其有效横截面积会减小。这会导致走线在不发生过热的情况下所能承载的电流减少。梯形效应越严重，有效截面积越小，这意味着如果电流过大，走线可能会过热或失效。

铜厚和走线宽度等因素会影响走线承载电流的能力。通常，较粗的走线能承载更大的电流，但如果侧蚀导致走线宽度减小，其承载能力可能无法达到预期。为防止过热或故障，设计人员必须确保走线宽度足够大，即使出现轻微的侧蚀，也能满足所需的电流承载要求。

精细线条加工面临的挑战

精细线路加工对梯形边缘尤其敏感。随着走线宽度的减小，即使是边缘的微小不规则也会带来短路风险。在极端情况下，相邻走线可能因侧蚀过度而发生短路，尤其是在走线间距过近时。

对于精密PCB而言，当线间距缩小到极小宽度时，精细线路加工的局限性便显现出来。在这种情况下，即使是最轻微的侧向蚀刻也可能导致走线之间相互连接，从而引发短路或信号串扰。这使得在没有对蚀刻工艺进行严格控制和采用严格设计规则的情况下，很难实现高密度设计。

为了克服这些挑战，设计师必须严格控制蚀刻参数，并遵守特定的设计指南，例如走线宽度和间距限制，以降低短路及其他缺陷的风险。

如何在PCB制造中减少梯形边缘？

行业最佳实践

为最大限度地减少梯形边缘，领先的PCB制造商专注于通过优化蚀刻工艺来控制侧向腐蚀。一种常见的方法是采用喷淋蚀刻而非浸没式蚀刻。喷淋蚀刻能更精确地控制蚀刻液，从而降低导致斜边的侧向腐蚀几率。此外，制造商会严格控制蚀刻液的浓度和温度，以确保蚀刻速率均衡，避免过度蚀刻导致痕迹形状出现不良状况。

为进一步减少侧向蚀刻，一些制造商采用先进的掩膜技术，确保光刻胶层与铜表面牢固结合。牢固的附着力可防止蚀刻液渗入抗蚀层下方，从而避免形成斜边。定期设备维护和仔细校准也至关重要，因为维护良好的机器能带来更一致的蚀刻效果。

过程控制与技术进步

近期的技术进步显著提升了PCB蚀刻的质量。其中一项创新技术是激光直接成像（LDI）,它能够以更高的精度定义PCB线路，并降低侧向蚀刻的风险。LDI利用激光直接绘制电路图案，从而消除了传统光刻工艺中存在的一些问题。

在精密制造领域，引入更高分辨率的光刻胶和自动化蚀刻系统，可实现对线路图案更精细的控制。这些系统确保蚀刻液均匀涂布，从而将形成梯形形状的风险降至最低。此外，具备可调节喷射角度和压力等特性的高精度蚀刻设备，能够实现更精准的控制，从而提升PCB走线的整体质量，并减少侧向蚀刻。

通过实施这些最佳实践并采用新技术，PCB制造商可显著减少梯形边缘的形成，从而为各种应用确保更可靠、更精确的电路板。

结论

在PCB制造中，管理梯形边缘对于确保电路的可靠性和性能至关重要。通过优化蚀刻参数、维护设备并借助先进技术，制造商能够最大限度地减少侧向蚀刻的影响，生产出符合现代电子需求的高品质PCB。无论您从事高频设计、电源电路还是精密应用，减少这些边缘不规则性都有助于保持信号完整性、载流能力以及电路的整体功能。

对于希望确保PCB生产精准度和质量的公司而言，健翔升是值得信赖的合作伙伴。作为一家经验丰富的PCB和PCBA供应商，健翔升致力于提供符合最高行业标准、高品质且可靠的产品。凭借尖端的制造工艺和对精度的专注，健翔升助力企业实现每款PCB设计所需的最优性能。

常见问题

为什么我的PCB线路呈现锯齿状或不规则形状？

这种现象通常是由于蚀刻过程中侧向腐蚀效应引起的。当PCB浸入蚀刻液时，蚀刻液不仅会直接腐蚀抗蚀层下方的铜层，还会向铜线的两侧扩散。这种侧向蚀刻会从走线边缘去除铜，形成锯齿状图案或不规则形状。理想情况下，蚀刻应为垂直方向以形成直线，但侧向蚀刻会导致边缘向内收窄，从而形成梯形或不规则的轮廓。

如何改善PCB线路的侧蚀现象？

为减少侧蚀效应，在蚀刻过程中需优化以下几个因素：

l 蚀刻液浓度：溶液浓度过高可能导致腐蚀性过强，从而加剧侧向腐蚀。降低浓度可减轻这一效应。

l 温度控制：高温可加快蚀刻进程，但也会加剧侧向蚀刻。保持最佳温度是关键。

l 喷雾法：从浸渍式转为喷雾蚀刻，可更精确地施用蚀刻液，减少溶液向四周扩散。

l 铜箔与抗蚀剂材料的选择：选用厚度均匀且抗蚀剂附着力强的高品质铜箔，有助于最大程度地降低侧蚀风险，因为这能有效防止蚀刻液渗入抗蚀剂层下方。

梯形PCB线路形状会影响电路性能吗？

是的，梯形形状会显著影响PCB的性能，尤其是在高频电路和精细线路设计中。不规则的边缘可能导致阻抗不匹配，从而引起信号失真和信号反射，进而可能造成数据丢失或错误。此外，由于侧向蚀刻导致走线的横截面积减小，其载流能力也会降低，这可能导致电路过热，甚至在设计用于承载更高电流的电路中引发故障。

如何选择合适的蚀刻液以减少梯形边缘？

要最大程度地减少梯形边缘，选择合适的蚀刻液至关重要。蚀刻液主要分为两大类：

l 酸性蚀刻液往往速度较快，但若控制不当，可能会导致更严重的侧向腐蚀。

l 碱性蚀刻液通常具有更好的控制性和更均匀的蚀刻效果，因此非常适合减少侧向蚀刻，获得更干净、更锐利的边缘。

保持适当的浓度和溶液新鲜度对于确保蚀刻液有效工作且不会造成过度侧蚀至关重要。定期更换蚀刻液并将其浓度控制在推荐范围内，有助于确保结果的一致性。

为什么细纹更容易出现梯形边缘？

细线设计尤其容易出现梯形边缘，这是因为其宽度较窄，对侧向蚀刻更为敏感。在细线PCB中，即使少量的侧向蚀刻也会显著改变走线形状。此外，如果铜箔较厚，蚀刻液就有更多时间侵蚀走线的侧面，从而增加侧向蚀刻的可能性，使梯形边缘更加明显。因此，对于细线PCB，制造商通常会选用较薄的铜箔，以缩短蚀刻时间并最大程度地减少侧向蚀刻。
