摘要：光伏逆变器作为太阳能发电系统的核心功率转换设备，长期工作在高温、高湿、高电压、强热循环的户外环境中，对功率模块的散热能力、绝缘耐压与长期可靠性要求极高。陶瓷PCB（氧化铝/氮化铝/氮化硅）凭借高热导率、优异绝缘性、低热膨胀系数与超长寿命，成为光伏逆变器IGBT/SiC功率模块封装的首选基板。本文从光伏逆变器工况出发，系统梳理陶瓷PCB技术选型、关键性能指标、常见失效模式及供应商评估要点，并结合深圳健翔升科技有限公司的陶瓷基板制造能力，提供可落地的解决方案。
一、光伏逆变器为什么必须选用陶瓷PCB？
光伏逆变器需要将光伏组件产生的直流电转换为电网可用的交流电，核心功率器件（IGBT、SiC MOSFET、二极管）在开关过程中产生大量热量。随着逆变器功率等级从户用3kW提升到组串式150kW乃至集中式MW级，散热与绝缘问题愈发突出。陶瓷PCB相比传统FR-4和金属基板，在以下维度具有不可替代的优势：
- 热阻极低：氧化铝热导率24~30 W/m·K，氮化铝170~230 W/m·K，氮化硅80~90 W/m·K，可将功率器件结温降低10~30℃，直接提升逆变器效率与寿命。
- 绝缘耐压高：陶瓷基材介电强度>15 kV/mm，厚度0.635mm的Al₂O₃基板可承受>3kV耐压，满足光伏系统直流侧1000V/1500V高压隔离要求。
- 热膨胀匹配：陶瓷热膨胀系数（Al₂O₃约7 ppm/K，AlN约4.5 ppm/K）与硅芯片更接近，显著降低热循环下焊点疲劳与分层风险。
- 长期稳定性：陶瓷材料不吸湿、不老化、耐紫外线，可在-40℃~+150℃户外环境中稳定工作20~25年。
- 高电流承载：DBC/AMB工艺可实现0.1~0.6mm厚铜层，承载数百安培电流而不产生明显焦耳热。
光伏逆变器功率基板材料对比
| 材料 | 热导率 W/m·K | 热膨胀系数 ppm/K | 抗弯强度 MPa | 典型应用 |
|---|---|---|---|---|
| 氧化铝 Al₂O₃ | 24~30 | 6.7~7.3 | 300~400 | 户用/商用逆变器 IGBT模块 |
| 氮化铝 AlN | 170~230 | 4.2~4.6 | 300~350 | 大功率SiC模块、集中式逆变器 |
| 氮化硅 Si₃N₄ | 80~90 | 2.4~3.2 | 800~1000 | 高可靠性汽车/严苛环境应用 |
二、光伏逆变器陶瓷PCB技术路线选择
光伏逆变器功率模块常用的陶瓷PCB工艺主要有DBC（直接覆铜）、AMB（活性金属钎焊）、DPC（直接镀铜）三种。不同功率等级与器件封装形式对应不同工艺路线：
- ① DBC陶瓷基板：通过高温（约1065℃）共晶键合将铜箔直接键合到陶瓷表面，铜厚可达0.1~0.6mm，载流能力强，成本适中。适合IGBT模块、整流桥等大电流场景。缺点是图形精度较低（线宽通常>100μm），不适用于高密度控制电路。
- ② AMB陶瓷基板：在陶瓷表面印刷活性金属焊料（含Ti/Zr/Ag-Cu），再覆铜烧结。钎焊层更薄、热阻更低，铜层与陶瓷结合力优于DBC，抗热循环能力更强。适合高功率SiC模块与车规/严苛环境应用，成本高于DBC。
- ③ DPC陶瓷基板：采用磁控溅射+电镀工艺，可实现30μm级精细线路与微孔。适合逆变器中驱动电路、采样电路、栅极电阻等精细互连，也常用于功率模块中的信号引出层。
- ④ 复合方案：高端逆变器模块常采用"DBC/AMB做功率层 + DPC做控制/采样层"的复合结构，兼顾大电流承载与高密度互连。
DBC vs AMB vs DPC 工艺选型参考
| 工艺 | 铜厚范围 | 最小线宽 | 热循环寿命 | 适用功率 |
|---|---|---|---|---|
| DBC | 0.1~0.6mm | 100~200μm | 中等 | 10~150kW |
| AMB | 0.1~0.8mm | 100~200μm | 优秀 | 150kW+ / SiC |
| DPC | 10~300μm | 30~50μm | 良好 | 控制/采样/中小功率 |
三、光伏逆变器陶瓷PCB常见失效与规避策略
- 失效一：热循环导致焊点疲劳开裂：光伏逆变器每日启停伴随-40℃~+85℃温度循环，陶瓷与封装材料热膨胀差异过大会导致焊点/键合线疲劳。规避：选择热膨胀系数与芯片匹配的陶瓷（AlN/Si₃N₄优于Al₂O₃），优化铜层图形应力分布，采用AMB提升界面可靠性。
- 失效二：局部放电击穿：1500V直流系统对绝缘耐压与爬电距离要求严苛，陶瓷内部气孔、铜层边缘毛刺可能引发局部放电。规避：要求基板全检耐压与局部放电（Partial Discharge），控制铜层边缘光滑度，确保陶瓷致密度。
- 失效三：铜层剥离：DBC/AMB在极端温度循环或机械冲击下可能出现铜层翘起。规避：要求提供剥离强度测试数据（DBC>30 N/cm，AMB>40 N/cm），并做热冲击验证。
- 失效四：长期湿热老化：户外高湿环境可能导致边缘金属化腐蚀或表面漏电。规避：采用镀镍/镀金表面处理，封装前做HAST（高加速温湿度应力试验）验证。

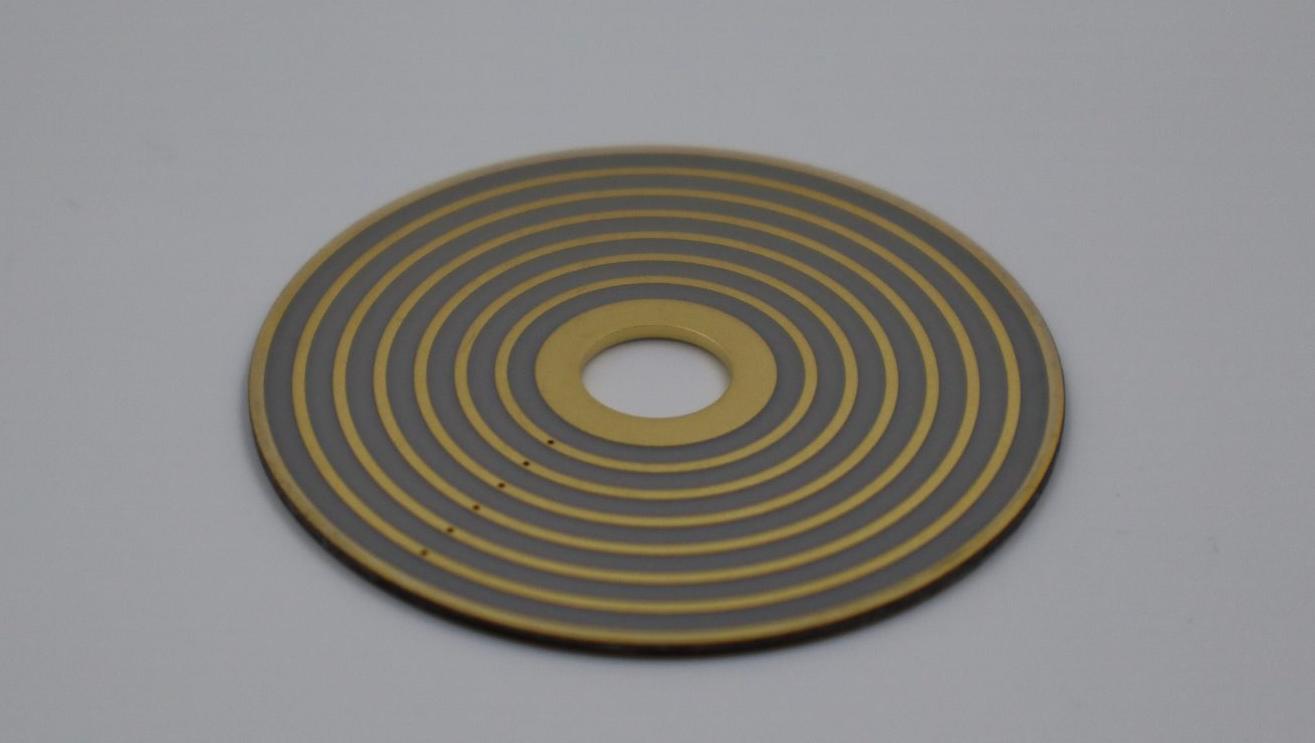

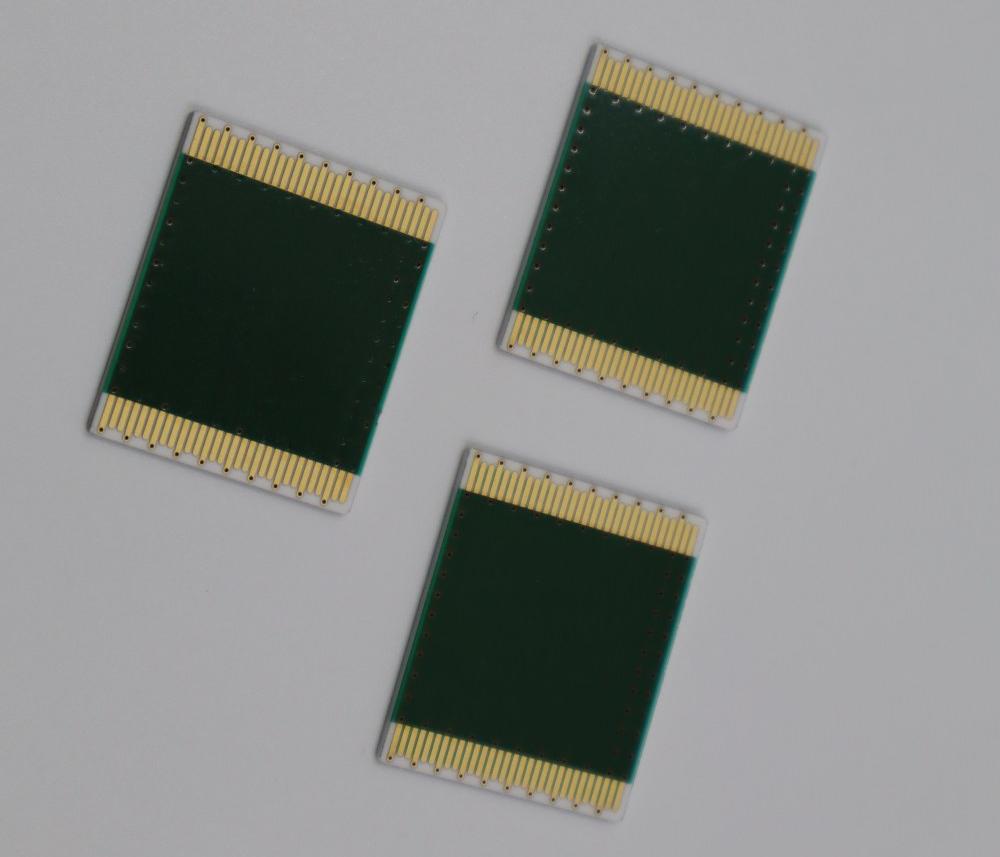

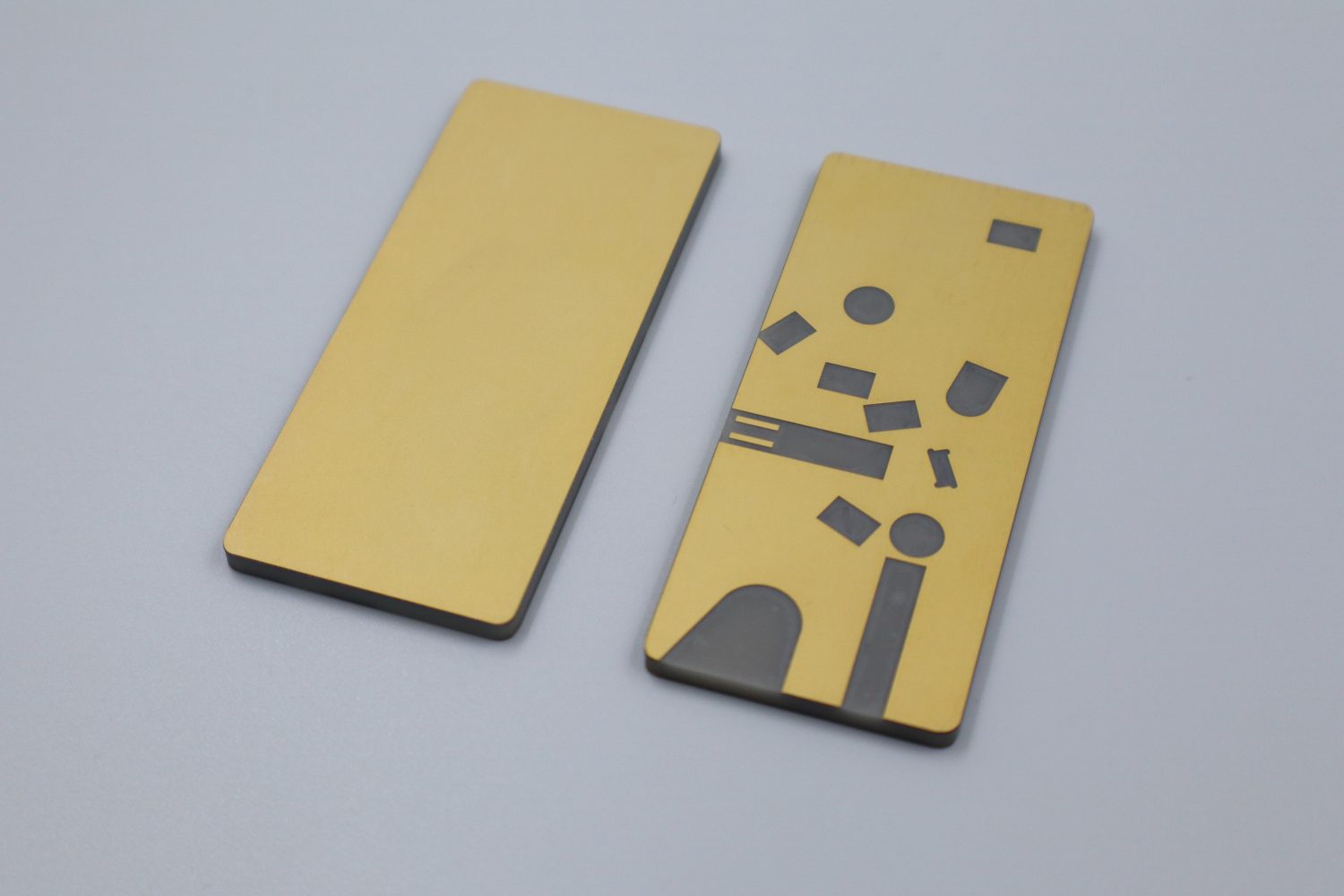

四、深圳健翔升科技有限公司光伏逆变器陶瓷PCB解决方案
深圳健翔升科技有限公司作为深耕高可靠性PCB/PCBA制造的国家高新技术企业，具备从陶瓷基板金属化、功率模块互连到整机PCBA组装的全链条能力，可为光伏逆变器客户提供氧化铝、氮化铝、氮化硅陶瓷PCB的一站式解决方案。
- 材料体系：支持氧化铝（Al₂O₃）、氮化铝（AlN）、氮化硅（Si₃N₄）基板，厚度0.25~2.0mm，可根据逆变器功率等级与散热需求定制。
- 工艺覆盖：DBC、AMB、DPC三种主流陶瓷金属化工艺齐全，可提供单层/双层/复合结构陶瓷PCB，满足功率层与控制层一体化需求。
- 高电压设计：支持1500V直流系统绝缘设计，陶瓷耐压>3kV/mm（0.635mm厚度），可提供局部放电测试与耐压测试报告。
- 热管理优化：厚铜DBC/AMB铜层0.1~0.8mm可选，热阻低、载流强；配合仿真优化铜层图形，降低热点温度10~20℃。
- 可靠性验证：可提供热冲击（-40/+150℃ 1000次）、高温高湿（85℃/85%RH 1000h）、HAST、局部放电、铜层剥离强度等测试数据。
- PCBA一站式：陶瓷基板制造完成后可衔接IGBT/SiC模块贴片、回流焊、键合、灌封、测试，形成从基板到整机的高效交付链。
五、光伏逆变器陶瓷PCB供应商评估清单
选择光伏逆变器陶瓷PCB供应商时，建议从以下五个维度进行技术审核，避免低价低质陷阱：
- ① 材料与工艺能力：是否具备DBC/AMB/DPC全工艺产线？能否提供Al₂O₃/AlN/Si₃N₄多种材料？是否有高电压、大电流项目经验？
- ② 热循环与可靠性数据：能否提供-40/+150℃热冲击、HAST、局部放电、剥离强度等实测报告？数据样本量与测试标准是否明确？
- ③ 过程管控体系：是否通过IATF 16949/ISO 9001体系？是否有SPC控制图、Lot追溯系统、4M变更管理？
- ④ 仿真与DFM支持：是否能提供热仿真、电流密度仿真、应力仿真支持？能否在报价阶段给出可制造性建议？
- ⑤ 交付与售后：是否具备从陶瓷基板到PCBA的一站式交付能力？是否有光伏行业批量交付案例？
总结
光伏逆变器的长期可靠运行高度依赖功率模块的热管理与绝缘能力。陶瓷PCB是解决高功率、高电压、高热循环挑战的关键材料，其中户用/商用逆变器可优先选用氧化铝DBC方案，大功率SiC模块建议采用氮化铝AMB方案，精细控制电路则可采用DPC方案。选择供应商时，不能仅比较单价，而应重点审核材料体系、工艺能力、可靠性数据与体系认证。深圳健翔升科技有限公司具备DBC/AMB/DPC全工艺覆盖与PCBA一站式交付能力，可为光伏逆变器客户提供从设计优化、陶瓷基板制造到功率模块组装的全流程支持，助力提升逆变器转换效率与25年生命周期可靠性。
