摘要：AI服务器单机柜功耗已从数千瓦跃升至数十千瓦甚至百千瓦级，GPU/CPU集群的供电与散热成为制约算力密度的关键瓶颈。陶瓷PCB（氧化铝/氮化铝/氮化硅）凭借超高热导率、高绝缘耐压、低热膨胀与优异的载流能力，成为AI服务器电源模块（VRM）、DC-DC转换器、IGBT/SiC功率模块封装的核心基板。本文从AI服务器功率架构出发，系统梳理陶瓷PCB在电源与散热场景中的选型要点、工艺路线、常见失效模式及供应商评估方法，并结合深圳健翔升科技有限公司的陶瓷基板制造能力，提供面向AI算力基础设施的解决方案。

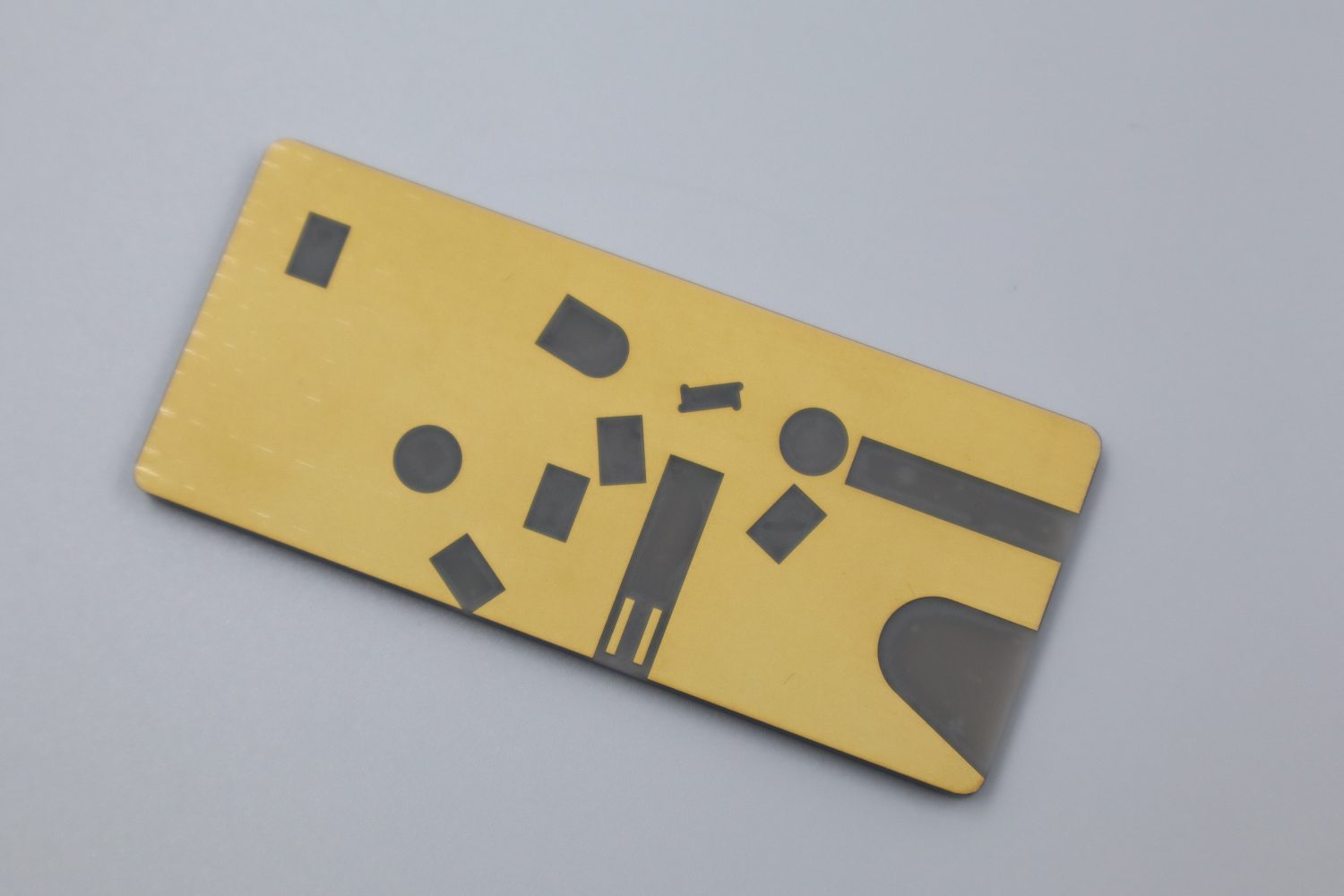

一、AI服务器功率密度升级，为什么需要陶瓷PCB？
当前AI服务器单机柜功耗普遍突破30kW，NVL72等全机架方案更是达到120kW级别。如此高的功率密度对供电系统提出了前所未有的挑战：电压转换损耗转化为焦耳热、瞬态电流冲击剧烈、电源模块需要紧贴GPU/CPU部署以缩短供电路径。陶瓷PCB在AI服务器中的价值，主要体现在以下方面：
- 承载超大电流：AI服务器VRM输出电流可达数百至数千安培，DBC/AMB陶瓷基板可承载0.1~0.8mm厚铜层，电流密度远高于传统PCB，减少导通损耗。
- 极低热阻：氮化铝热导率170~230 W/m·K，可将功率模块结温降低15~30℃，减少散热系统压力，提升服务器整体能效（PUE）。
- 高电压隔离：AI服务器电源系统常见的48V/54V总线、400V/800V架构对绝缘耐压要求严苛，陶瓷基材介电强度>15 kV/mm，隔离可靠性远超有机基板。
- 热膨胀匹配：陶瓷热膨胀系数与硅基芯片、碳化硅（SiC）器件更接近，降低热循环下焊点疲劳与键合线脱落风险，适应AI服务器7×24小时连续运行。
- 高可靠性：AI服务器生命周期通常5~8年，陶瓷材料不吸湿、不老化、耐高温，可在严苛数据中心环境中长期稳定工作。
AI服务器电源模块基板材料对比
| 基板类型 | 热导率 W/m·K | 绝缘耐压 | 最大铜厚 | AI服务器适用场景 |
|---|---|---|---|---|
| FR-4 PCB | 0.3~0.5 | 一般 | ~6oz | 控制/信号板 |
| 金属基板 | 1~3（依赖绝缘层） | 中等 | ~6oz | 中小功率LED/电源 |
| 氧化铝陶瓷PCB | 24~30 | 优秀 | 0.1~0.6mm | 中功率VRM/DC-DC |
| 氮化铝陶瓷PCB | 170~230 | 优秀 | 0.1~0.8mm | 高功率SiC/GaN模块 |

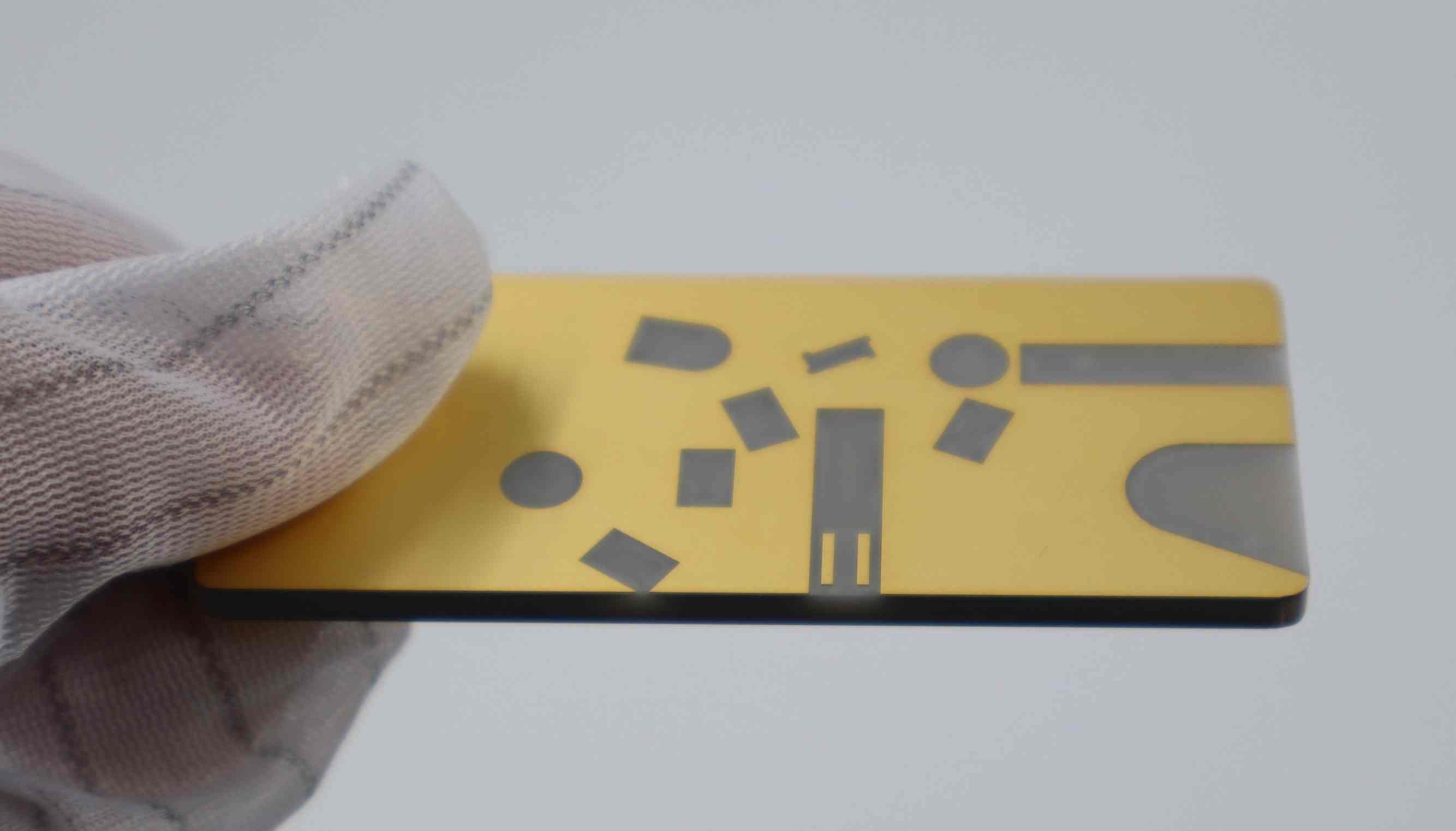

二、AI服务器陶瓷PCB的技术路线与应用场景
AI服务器中陶瓷PCB并非直接替代主板FR-4，而是用于功率转换与热管理模块。根据功率等级与集成度需求，主要采用以下技术路线：

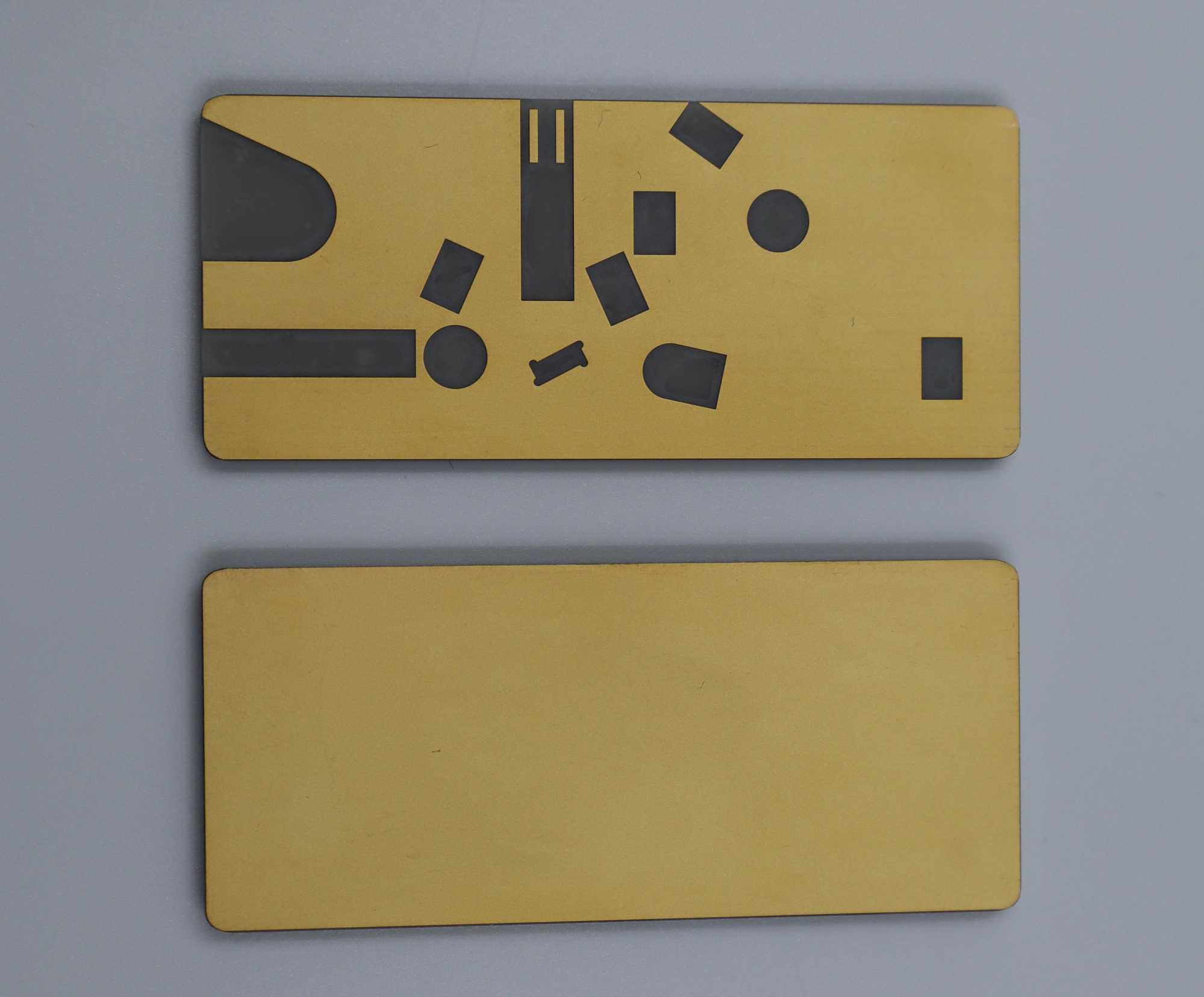

- ① DBC陶瓷基板：直接覆铜工艺，铜厚0.1~0.6mm，适合承载数百安培电流。广泛应用于AI服务器48V→12V/0.8V的VRM模块、中间总线转换器（IBC）及同步整流电路。
- ② AMB陶瓷基板：活性金属钎焊工艺，界面结合力与热循环寿命优于DBC，适合更高功率密度的SiC/GaN功率模块。在AI服务器大功率PSU（电源单元）和GPU直连供电中优势显著。
- ③ DPC陶瓷基板：直接镀铜工艺，可实现30μm级精细线路与微孔，适合高密度驱动、采样、通信接口电路。常用于功率模块的控制/栅极驱动层与多芯片集成封装。
- ④ 复合陶瓷基板：将DBC/AMB功率层与DPC控制层集成，形成"功率+控制+传感"一体化模块，减少互连损耗与寄生电感，满足AI服务器高频开关需求。
AI服务器陶瓷PCB应用场景分布
| 模块位置 | 典型功率 | 推荐工艺 | 核心材料 |
|---|---|---|---|
| PSU一次侧整流 | 1~3kW | DBC/AMB | Al₂O₃ |
| VRM（GPU/CPU供电） | 0.5~2kW/相 | DBC + DPC复合 | Al₂O₃/AlN |
| DC-DC转换器 | 100W~1kW | DPC | Al₂O₃ |
| SiC/GaN功率模块 | >3kW | AMB | AlN/Si₃N₄ |
三、AI服务器陶瓷PCB常见失效与可靠性设计
- 失效一：热循环导致焊点/键合线疲劳：AI服务器功率模块在负载波动下经历频繁温度循环，陶瓷与封装材料热膨胀差异会导致焊点裂纹。规避：选用AlN或Si₃N₄基板降低CTE失配，优化铜层图形减少应力集中，采用SnAgCu等高温焊料。
- 失效二：大电流下局部过热：数百安培电流在窄铜区域形成热点，可能引发铜层熔化或陶瓷开裂。规避：通过电热协同仿真优化铜层走线，增加散热过孔与导热垫，确保电流密度均匀分布。
- 失效三：高dV/dt下的局部放电：高频SiC/GaN开关产生陡峭电压脉冲，陶瓷内部气孔或铜层边缘毛刺可能引发局部放电。规避：选用高致密度陶瓷，做局部放电测试（PD测试），控制铜层边缘光滑度。
- 失效四：铜层与陶瓷界面分层：DBC在高温热循环或机械冲击下可能出现铜层剥离。规避：采用AMB工艺提升界面结合力，要求剥离强度>40 N/cm（AMB）或>30 N/cm（DBC）。
四、深圳健翔升科技有限公司AI服务器陶瓷PCB解决方案
作为深耕高可靠性PCB/PCBA制造的国家高新技术企业，深圳健翔升科技有限公司具备面向AI服务器电源与功率模块的完整陶瓷基板解决方案，覆盖材料选型、金属化工艺、图形化加工到PCBA组装全链条。
- 材料体系：提供氧化铝（Al₂O₃）、氮化铝（AlN）、氮化硅（Si₃N₄）三种陶瓷基板，厚度0.25~2.0mm，可根据AI服务器功率等级与散热需求匹配最优方案。
- 金属化工艺：DBC、AMB、DPC全工艺覆盖，支持单层、双层及复合结构陶瓷PCB，满足大电流承载与高密度控制的协同需求。
- 厚铜能力：DBC/AMB铜层0.1~0.8mm可选，可承载数百至数千安培电流；脉冲电镀技术保证铜厚均匀性±5%，降低局部过热风险。
- 精细图形：DPC工艺最小线宽30μm、最小通孔50μm、对位精度≤25μm，适合栅极驱动、采样反馈等高密度互连。
- 可靠性验证：可提供热冲击（-40/+150℃ 1000次）、高温高湿（85℃/85%RH 1000h）、HAST、局部放电、铜层剥离强度等测试数据，匹配AI服务器长寿命要求。
- PCBA一站式：陶瓷基板制造完成后可衔接功率器件贴片、回流焊、键合、灌封、测试，形成从基板到电源模块的完整交付能力。
五、AI服务器陶瓷PCB供应商评估清单
AI服务器对供应链可靠性与性能一致性要求极高，选择陶瓷PCB供应商时应重点考察以下维度：
- ① 材料与工艺完整性：是否具备Al₂O₃/AlN/Si₃N₄三种材料与DBC/AMB/DPC三种工艺？能否提供复合结构方案？
- ② 厚铜与精细图形能力：最大铜厚可达多少？DPC最小线宽/通孔能做到多少？是否支持高密度互连？
- ③ 热-电-力仿真支持：是否能提供电热协同仿真、应力仿真、电流密度仿真？帮助优化铜层图形与散热结构。
- ④ 可靠性验证能力：能否提供热冲击、HAST、高温高湿、局部放电、剥离强度等完整测试报告？
- ⑤ 体系与追溯：是否通过IATF 16949/ISO 9001体系？是否有完善的Lot追溯与4M变更管理？
- ⑥ 交付与规模：是否具备从陶瓷基板到PCBA的一站式交付能力？是否有数据中心/服务器行业批量供货经验？
总结
AI服务器功率密度的快速提升，使陶瓷PCB从传统功率电子领域延伸至数据中心算力基础设施。在VRM、DC-DC、PSU及SiC/GaN功率模块中，陶瓷基板是实现大电流、低热阻、高绝缘、长寿命的关键载体。氧化铝适合中功率场景，氮化铝适合高热流密度SiC模块，氮化硅适合最严苛的热循环环境。选择供应商时，应重点评估材料体系完整性、工艺能力边界、仿真支持能力及可靠性验证数据。深圳健翔升科技有限公司具备DBC/AMB/DPC全工艺覆盖与PCBA一站式交付能力，可为AI服务器客户提供从陶瓷基板制造到功率模块组装的全流程支持，助力算力基础设施实现更高能效与更长寿命。
