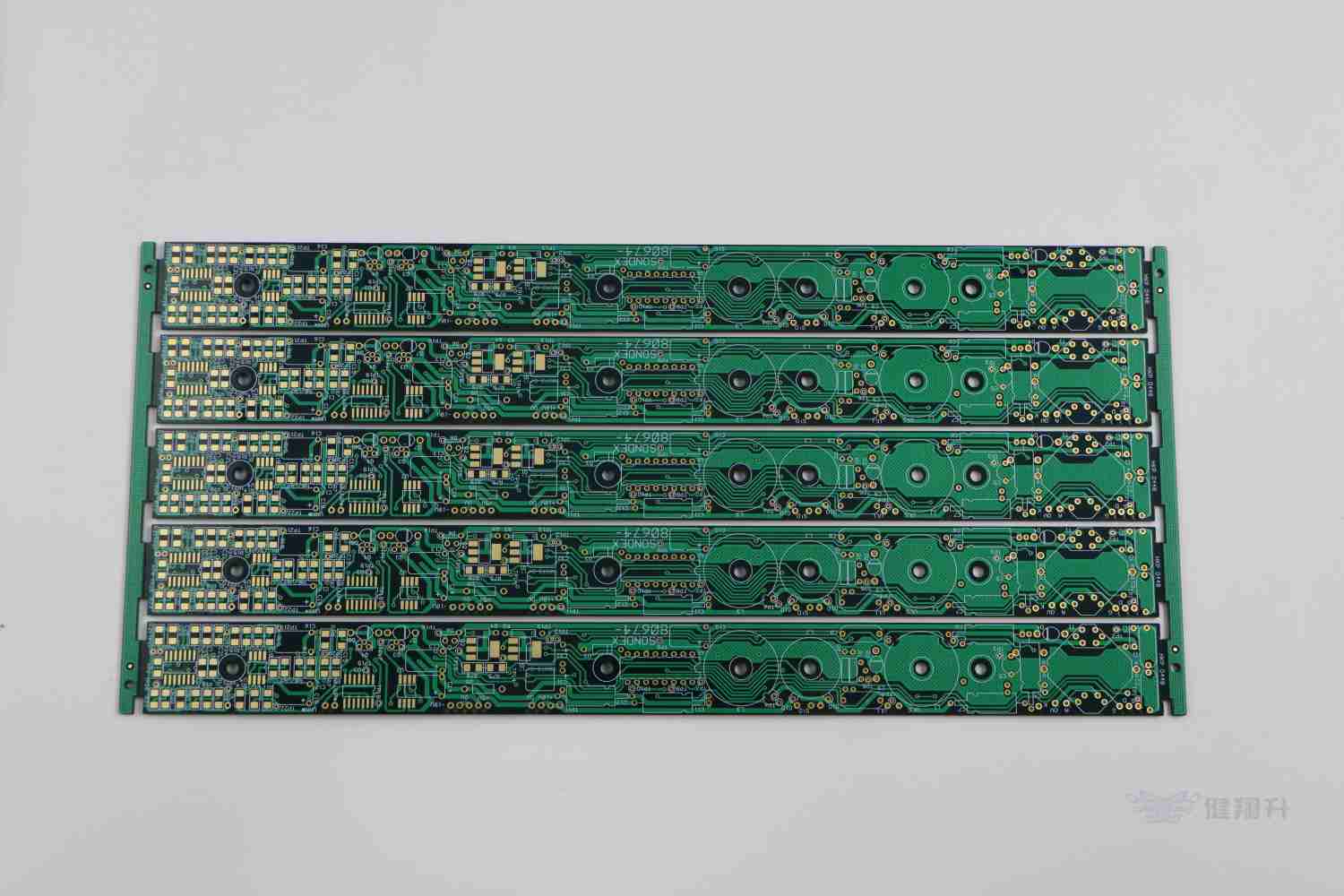

一、坑一：阻抗偏移——设计算得好，实测差一截

1.1 翻车现象

客户拿样回来测 TDR，发现 50Ω 差分线实际 46Ω；或者 USB3.0 高速线阻抗只有 82Ω，离 90Ω 目标差了一截。眼图一测，抖动直接超标。

1.2 根因分析

• 线宽蚀刻不均：同一批板，外层线宽可能蚀刻出 0.18mm 也可能 0.22mm，阻抗差 5~8Ω 很正常
• 介厚偏差：PP 片实际厚度与设计值偏差 ±10%，特别是薄介质层影响更大
• Dk 波动：不同批次 FR-4 的 Dk 可能差 0.1~0.15， Rogers 高频板批次差稍小但也存在
• 参考平面不完整：跨分割、平面镂空、过孔反焊盘过大，都会改变回流路径

1.3 怎么避

• 打样前要求工程做 Polar Si9000 或类似阻抗仿真，并明确给出线宽/线距/叠层建议
• 阻抗公差写清楚：消费级 ±10%，高速/射频建议 ±8%，毫米波建议 ±5%
• 要求工厂出货时附 TDR 实测报告，关键线逐条核对
• 避免高速线跨分割，参考平面尽量完整连续

核心原则：仿真和实测必须闭环，缺一就是赌运气。

二、坑二：绿油起泡/脱落——阻焊层不是越厚越好

2.1 翻车现象

板子到手看着挺好，上锡炉或回流焊后，焊盘周围绿油鼓包、起皮，严重时连焊盘都露铜。更隐蔽的是 SMT 后才起泡，产线停线返修。

2.2 根因分析

• 前处理不彻底：板面残留手指印、氧化物、磨刷粉尘，油墨附着力差
• 曝光能量不足：阻焊未充分交联，耐焊性下降
• 预烘/后烘参数偏软：溶剂没挥发完，高温下气体逸出形成气泡
• 表面处理药液残留：沉金/沉银后清洗不彻底，残留药水腐蚀阻焊界面

2.3 怎么避

• 要求工厂做阻焊附着力测试（胶带法）和热冲击测试（288℃ 漂锡 3 次）
• 焊盘边缘的阻焊桥宽度要留够，太窄容易在蚀刻/表面处理时被侵蚀
• 沉金/沉银板重点关注后清洗，必要时要求加超声波水洗
• 绿油厚度控制在 10~25μm 之间，过厚反而容易开裂起泡

阻焊出问题，返工代价高。打样阶段让工厂做热冲击验证，比量产后再发现便宜得多。

三、坑三：焊盘脱落/不上锡——表面处理过期是隐形杀手

3.1 翻车现象

回流焊后焊盘整片被元件带起来，或者焊锡在焊盘上缩成球、不铺展。有些板子常温下测着 OK，放仓库两周再上锡就不行了。

3.2 根因分析

• 棕化/黑化不良：粗化深度不够，内层铜与树脂结合力弱，压合后分层
• 表面处理过期：沉银建议 6 个月内焊接，沉锡 3 个月，OSP 更短
• 基材吸湿：FR-4 吸湿后焊接时爆板，焊盘边缘起泡脱落
• 多次返工：同一个焊盘反复加热，IMC 层过厚，最终拉脱

3.3 怎么避

• 批量前先确认表面处理类型和存储期限，沉银板尽量缩短周转周期
• 来料先 120℃ 烘烤 2~4 小时除湿，特别是厚板和高层板
• 控制返工次数，同一焊点建议最多 2 次回流
• 对可靠性要求高的板子，优先选 ENIG 或 ENEPIG，不要为省成本用 OSP

表面处理不是越便宜越好，匹配产品生命周期和焊接工艺才是关键。

四、坑四：孔铜断裂——切片不通过，热循环就失效

4.1 翻车现象

板子功能测试正常，但做完温度循环（-40℃~125℃）后，某些导通孔开路。切片一看，孔铜在孔口或孔中间断裂，厚度只有 15μm 左右。

4.2 根因分析

• 孔径比过大：板厚 2.0mm、孔径 0.2mm，孔径比 10:1，药水交换困难，孔中镀铜薄
• 除胶渣不足：钻孔后孔壁残留环氧粉尘，化学铜覆盖差，附着力弱
• 电镀电流密度不均：高电流区孔口铜厚，孔中间铜薄，形成"狗骨"效应
• 膨松/活化不到位：非电镀孔或高 Tg 板材更难活化，孔壁润湿性差

4.3 怎么避

• 设计阶段控制孔径比 ≤10:1，高层板建议 ≤8:1
• 要求工厂做切片分析，孔铜最小值按 IPC-6012 Class 2 不低于 20μm，Class 3 不低于 25μm
• 高可靠性产品加做热冲击或温度循环测试
• 对厚径比大的孔，优先选脉冲电镀或反向脉冲电镀工艺

孔铜是板子的"骨架"，打样阶段多花几百块做切片，能避免量产几千块的损失。

五、坑五：板弯板翘——叠层没对称，回流焊后变弧形

5.1 翻车现象

板子出货时测翘曲 0.5%，SMT 回流焊后变成 1.2%，贴片机吸嘴都吸不住。大板、薄板、高多层板最容易中招。

5.2 根因分析

• 叠层不对称：PP 厚度、铜箔厚度上下层不一致，应力分布不均
• 残铜率失衡：顶层 90% 残铜，底层只有 30%，热膨胀时拉力差大
• 压合冷却不均：降温太快或冷却不一致，内应力释放不充分
• 板材存储不当：来料已经受潮或已经翘曲，压合后问题放大

5.3 怎么避

• 叠层必须中心对称，上下层铜厚、PP 厚度对应一致
• 残铜率尽量平衡，差异控制在 20% 以内
• 出货前做 150℃ 烘烤 + 冷压整平
• 翘曲度按 IPC 要求：一般 ≤0.75%，SMT 板建议 ≤0.5%

翘曲问题一半在设计，一半在工艺。设计端把叠层做对称，比工厂后期矫正有效得多。

六、坑六：BGA焊盘短路/开路——小间距里最费钱的问题

6.1 翻车现象

0.4mm pitch BGA 贴完后 X-Ray 一看，相邻焊球桥接；或者某些焊盘被绿油盖住一部分，锡球不润湿，虚焊开路。

6.2 根因分析

• 阻焊开窗偏移：阻焊层对位精度差，小焊盘被绿油侵占
• 蚀刻不净：相邻焊盘之间残留铜丝，肉眼难辨，上锡后短路
• 钢网开口设计问题：开口面积比过大，锡量过多，回流时桥接
• OSP 膜厚不均：局部膜太厚，焊锡润湿不良，形成虚焊

6.3 怎么避

• BGA 区域要求 AOI + X-Ray 全检，不能只靠人工目检
• 阻焊到焊盘间距（solder mask dam）≥3mil，避免绿油上焊盘
• 钢网开口面积比控制在 0.66 左右，厚钢板适当减小红外开口
• 对 0.4mm pitch 及以下 BGA，优先选 ENIG 或 ENEPIG 表面处理

BGA 一旦出问题，返修成功率低、成本高。打样阶段就把焊盘尺寸、阻焊开窗、钢网三个环节卡死。

七、FAQ与总结

Q1：打样前应该要求工厂提供哪些测试报告？

至少五项：阻抗 TDR 报告、AOI 测试报告、切片报告（含孔铜厚度）、翘曲度报告、可焊性测试。高可靠性产品再加热冲击/温度循环报告。

Q2：IPC Class 2 和 Class 3 对打样有什么实际影响？

Class 2 适合普通电子产品，孔铜≥20μm，允许少量外观瑕疵；Class 3 适合高可靠性产品，孔铜≥25μm，对孔壁粗糙度、镀层均匀性、阻抗公差要求更严，报价通常高 10~20%。

Q3：为什么同一批板，有些阻抗合格有些不合格？

板材批次 Dk 波动、蚀刻线宽不均、压合介厚偏差都会造成同批板阻抗分布。要求工厂做首件确认和抽检 TDR，能降低这种风险。

Q4：绿油起泡能不能修？

小面积可以局部补绿油并固化，但补过的区域可靠性和外观都受影响。大面积起泡建议直接报废重做。最好的方式是打样阶段做热冲击验证。

总结：PCB打样翻车，说到底就是设计预期和工艺能力没对上。六个坑里，阻抗偏移、板弯板翘、BGA 问题多半要从设计端解决；绿油起泡、焊盘脱落、孔铜断裂更考验工厂的工艺控制能力。

在深圳这类 PCB 产业链密集的区域，找一家有完整测试能力、愿意陪你做首件验证的工厂，能省掉后面很多麻烦。对于打样阶段，宁可前期把仿真报告、切片报告、TDR 报告都要齐，也别等量产才发现问题。

一句话：打样不是走流程，是做工艺能力验证。该测的项目一项不能少。
