一、三类高频PCB板材分别是什么

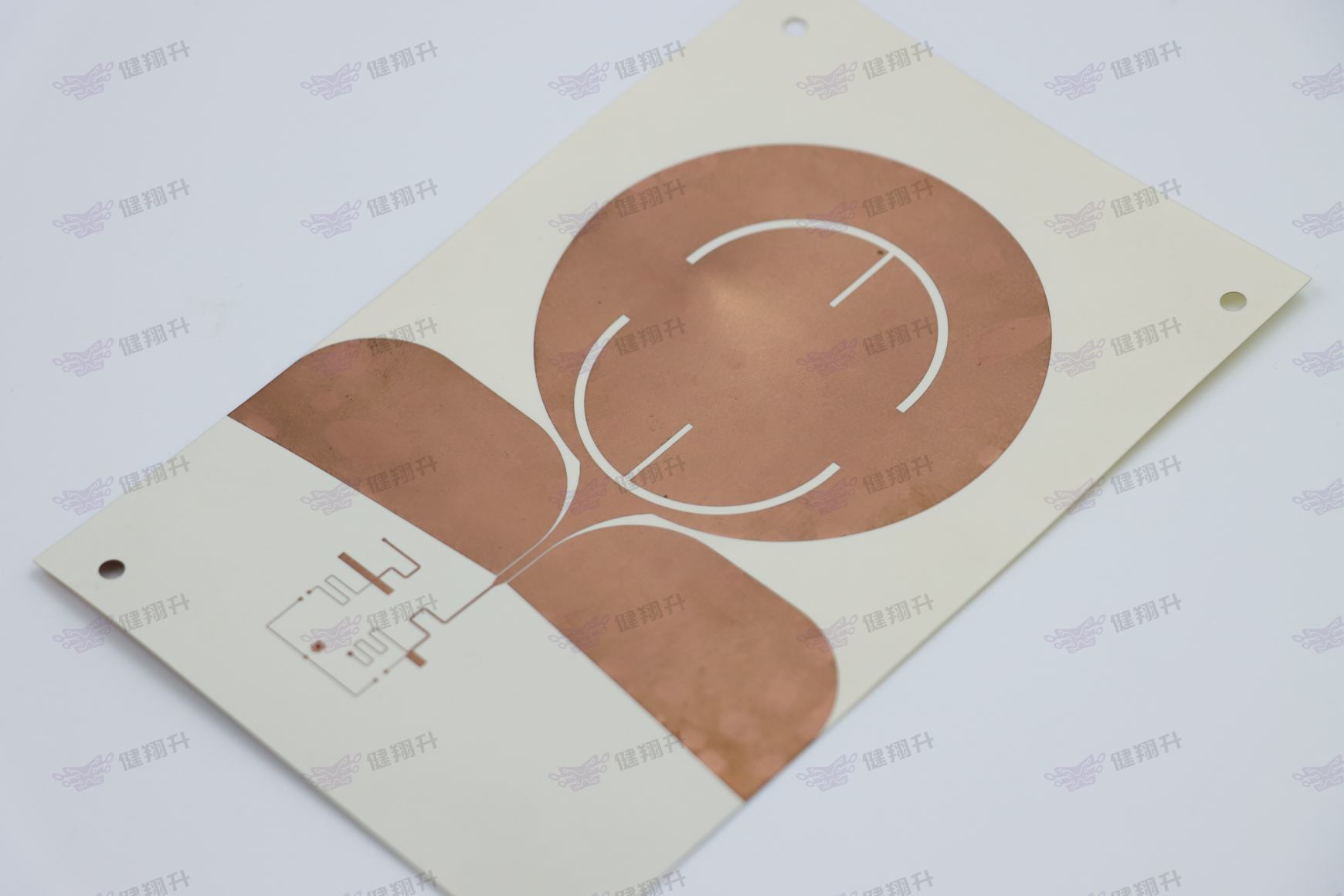

1.1 PTFE：毫米波场景的"性能天花板"

PTFE（聚四氟乙烯）基高频板材，以 Rogers RT/duroid 5880/5870、Taconic TLX/RF 系列为代表。它的分子结构让介质极化损耗极低，Dk 在 2.2 左右，Df 低至 0.0009，是 20GHz 以上毫米波场景几乎唯一的选择。

但代价也很明显：PTFE 表面化学惰性极强，铜箔附着力弱，钻孔时容易变形、孔壁毛刺多，必须做等离子或萘钠活化处理才能金属化。能用 PTFE 稳定量产的工厂，产线配置和工艺数据库都不是普通 FR-4 厂能比的。

1.2 碳氢陶瓷：10GHz 以内性价比最优解

碳氢陶瓷板材，典型代表是 Rogers RO4003C、RO4350B、Isola I-Tera MT40。它用碳氢树脂+陶瓷粉体+玻纤布增强，Dk 3.38~3.48，Df 0.0027~0.0037，电性能接近 PTFE，但机械强度和加工性接近 FR-4。

这也是深圳大多数高频板工厂的主打路线——不需要额外购买 PTFE 专用设备，普通多层板产线调参后即可生产，良率和交期都更可控。

1.3 改性FR-4：5GHz 以下的"够用就好"

改性 FR-4 是在普通环氧树脂中加入陶瓷填料、提高 Tg、降低 Df 的折中方案，典型代表是生益 S1000H、建滔 KB-6167G。它的 Dk 约 3.5~4.0，Df 0.008~0.015，频率超过 5GHz 损耗会明显上升，但在 Wi-Fi、蓝牙、工业物联网等中低频射频场景足够用。

最大的优势是成本：只比普通 FR-4 贵 20~50%，却可以沿用成熟产线和设计规则，对预算敏感的项目非常友好。

二、核心指标逐项对比

对比维度	PTFE（RT/duroid 5880）	碳氢陶瓷（RO4350B/RO4003C）	改性FR-4（高Tg低损耗）
Dk @10GHz	2.20 ± 0.02	3.48 ± 0.05 / 3.38	3.5~4.0
Df @10GHz	0.0009	0.0037 / 0.0027	0.008~0.015
适用频率上限	110GHz+（毫米波）	~30GHz（Sub-6G/5G中频）	~5GHz（Wi-Fi/蓝牙/IoT）
导热系数	0.20~0.25 W/m·K	0.64~0.71 W/m·K	0.3~0.5 W/m·K
Z轴CTE	~108 ppm/℃	32~46 ppm/℃	50~60 ppm/℃
加工兼容性	差，需PTFE专用工艺	优，可兼容FR-4产线	极优，标准FR-4产线
相对成本	6~10× FR-4	3~5× FR-4	1.2~1.5× FR-4
典型应用	77GHz车载雷达、卫星天线、毫米波5G	5G基站功放、工业射频、24GHz雷达	智能家居、穿戴设备、中低速射频

核心看点：Df 每降低一个数量级，适用频率上限就跃升一档。FR-4 的 Df 约 0.02，10GHz 以上损耗已经无法接受；碳氢陶瓷的 Df 在 0.003 量级，足够覆盖 5G Sub-6G 和中频雷达；只有到毫米波，PTFE 的 0.0009 才成为刚需。

三、不同场景该选哪个

选型不要先看材料，先看频率和损耗预算。

3.1 按工作频率决策

• ＜1GHz：普通 FR-4 足够，无需高频材料
• 1~5GHz：改性 FR-4 是成本最优解，如 Wi-Fi 6/7、Zigbee、NB-IoT
• 5~20GHz：碳氢陶瓷（RO4000 系列）是主流，如 5G 小基站、CPE、工业射频
• 20~77GHz：纯 PTFE 或 PTFE 陶瓷复合，如车载雷达、毫米波天线、卫星通信

3.2 按产品类型决策

• 5G 基站天线/功放：RO4350B/RO4003C 为主，兼顾相位一致性和成本
• 77GHz 车载雷达：RT/duroid 5880 或 RO3003，Df 必须低于 0.0015
• 卫星通信相控阵：PTFE 基低损耗+低 CTE，多层混压需做热仿真
• 消费级 IoT/蓝牙：改性 FR-4 即可，没必要为低频段支付 Rogers 溢价

3.3 按成本敏感度决策

同样的射频性能，材料成本可能差 5~10 倍。如果项目预算有限，先把链路预算算清楚——确认实际需要的插入损耗、相位噪声、驻波比，再反推材料 Df 门槛。很多项目用 RO4350B 就能达标，没必要硬上 RT/duroid 5880。

四、混用/切换板材的注意事项

4.1 混压叠层：CTE 失配是最大隐患

混合叠层（如 RF 层用 PTFE、数字/电源层用 FR-4）可以省成本，但 PTFE 的 Z 轴 CTE 约 108ppm/℃，FR-4 只有 50~70ppm/℃，碳氢陶瓷约 32~46ppm/℃。多次回流焊后，CTE 失配会在孔壁和层间界面产生剪切应力，严重时导致金属化孔断裂或分层。

混压设计建议：

• 优先采用对称叠层，减少翘曲
• PTFE 与 FR-4 混压时，过渡层用碳氢陶瓷做缓冲
• 压合参数必须单独跑 DOE，不能直接套用 FR-4 曲线
• 热循环测试（-40℃~150℃ 500 次）作为混压可靠性必选项

4.2 打样到量产：材料型号不能换

常见翻车：打样用 RO4350B，量产为了省成本换成 RO4003C 或国产碳氢板，结果 Dk 从 3.48 变到 3.38，天线谐振频率整体偏移 100~300MHz，整批报废。

高频设计的阻抗和天线尺寸是按特定 Dk 反推的，材料一换，所有射频参数都要重新仿真验证。打样和量产必须同品牌、同型号、同批次，变更材料等于变更设计。

4.3 表面处理：ENIG 不是唯一解

高频微带线对表面粗糙度敏感。ENIG 稳定但镍层在毫米波频段会引入额外损耗；沉银/沉锡损耗更低但存储期短；OSP 成本低但对多次回流焊不友好。

建议：

• ＜10GHz：ENIG 足够，焊点可靠性最好
• 10~30GHz：沉银或 ENEPIG，降低镍层损耗
• ＞30GHz：必须评估表面处理对插入损耗的影响，必要时做电化学镍金或特殊处理

五、FAQ（6个选型决策问题）

Q1：普通 FR-4 能不能做 5GHz 以下的射频板？

可以，但要选对型号。普通 FR-4 的 Df 在 0.02 左右，2.4GHz 以下基本够用；5GHz 附近损耗已经明显，建议用改性 FR-4（Df＜0.01）。如果走线短、链路预算宽松，普通 FR-4 仍能工作。

Q2：Rogers RO4350B 和 RO4003C 怎么选？

RO4003C Df 更低（0.0027）、Dk 3.38，适合相位一致性要求高的天线阵列；RO4350B 导热更好（0.69 W/m·K）、Dk 3.48，适合功放等功率射频场景。天线选 RO4003C，功放选 RO4350B。

Q3：国产碳氢陶瓷板能不能替代 Rogers？

中低频段（＜10GHz）可以替代，但要看三个指标：Dk 批次一致性（±0.05 以内）、Df 稳定性（全温区波动＜15%）、玻纤效应控制。毫米波场景仍建议用 Rogers/Taconic 等成熟进口料。

Q4：高频PCB阻抗公差应该要求多少？

消费级 ±10% 够用；5G/工业射频建议 ±8%；毫米波/相控阵建议 ±5%。公差越严，对板材批次、线宽蚀刻、压合厚度控制要求越高，报价也会明显上浮。

Q5：为什么 PTFE 板比普通板交期长？

三个原因：① PTFE 钻孔参数特殊，进给速度慢、换刀频率高；② 孔壁活化必须做等离子或萘钠处理；③ 压合温度和压力曲线要单独调试。标准交期比普通 FR-4 长 3~5 个工作日。

Q6：怎么判断一个工厂能不能做高频板？

看三点：① 是否有 Rogers/Taconic 授权渠道和稳定库存；② 是否有高频板专用钻孔/压合参数库；③ 是否配备阻抗测试（TDR）和矢量网络分析仪（VNA）做插损/驻波验证。三者缺一，高频项目风险都会显著增加。

六、总结

高频PCB板材选型没有"最好"，只有"最合适"。PTFE 是毫米波刚需，碳氢陶瓷是 10GHz 以内最优解，改性 FR-4 是 5GHz 以下成本敏感项目的务实选择。

选型时记住三条原则：

• 先算链路预算：明确插入损耗、相位噪声、驻波比目标，再反推 Df 门槛
• 再打样验证：同型号材料，打样到量产保持一致；混压结构必须做热循环可靠性验证
• 再看工厂能力：高频板不是普通 FR-4 产线的简单延伸，授权材料、专用工艺参数、射频测试设备缺一不可

深圳作为全球 高频PCB 制造配套最密集的区域，在 Rogers/国产高频材料库存、高频板专用工艺、射频测试资源方面有明显优势。对于需要快速打样和迭代的高频项目，优先选择本地具备授权渠道和 TDR/VNA 测试能力的工厂，能显著降低材料适配和验证周期。
