高速板背钻常见的5类质量问题：残桩超标、孔位偏移、断刀毛刺、下层焊盘损伤、树脂残留怎么避免？

信号速率进入 25G／56G PAM4 乃至 112G 时代，过孔残桩从"小瑕疵"变成了直接吃掉眼图的谐振源——残桩相当于一段开路传输线，在特定频率反射能量、恶化插损与抖动。行业经验是：单通道 2.5~3Gbps 开始关注残桩，5~10Gbps 基本必须背钻，PCIe Gen5、56G+ 系统则要求残桩压到 0.13~0.25mm 量级。但背钻是"在成品板上再钻一次"的 subtractive 二次工艺，一旦失控，问题比不做背钻更难排查。下面按五类高频质量问题逐项拆解。

问题一：残桩超标——最常见也最致命

现象：背钻后 TDR 扫描发现残桩长度超出图纸要求（常见超差到 0.3mm 以上），实测插损在谐振点出现明显凹陷，眼图抖动放大，误码率上升。

根因：①图纸只标了"背钻深度"而没标"保留层（Don't-Cut Layer）"，工厂按换算深度下刀，材料涨缩与板厚公差叠加后残桩失控；②Z 轴深度补偿未按刀具磨损与批次板厚校准；③钻孔机深度标定漂移未做首件确认。

对策：图纸直接标注"保留层 + 允许残桩上限"而不是换算深度；标准设计残桩控制 ≤0.25mm，56G+ 高速设计 ≤0.13~0.15mm；每批次首件做 X-Ray 对位确认 + 金相切片抽检残桩长度；背钻深度公差一般按 ±0.05~0.1mm 与工厂书面确认。

问题二：孔位偏移——残桩"钻偏了"

现象：背钻孔中心与原过孔中心偏离，一侧残桩削不干净、另一侧已经切到保留层焊盘；切片呈"月牙形"偏切。

根因：①未使用 X-Ray 实拍对位，而是沿用机械钻孔的程序基准，多层压合涨缩后基准漂移；②内层图形涨缩补偿系数与背钻程序不匹配；③大板厚、高层数板累积误差放大。

对策：背钻必须以 X-Ray 靶标实拍对位，不与机械钻共用基准；按批次内层涨缩数据单独补偿背钻程序；高层数板（16 层以上）要求工厂提供对位精度数据（一般 ±0.05~0.075mm 量级）并在验收单里注明。

问题三：断刀与毛刺——小孔径背钻的固有风险

现象：背钻刀在孔内折断（断刀残留铜屑极难清除），或孔口出现铜毛刺、批锋，后续装配刮伤或短路。

根因：背钻刀直径要比原过孔大约 0.2~0.25mm，原孔 0.3mm 时背钻刀已接近 0.5mm——径越小刀越脆；转速与进给不匹配、刀具寿命到期未强制更换、叠板层数超限都会放大断刀率。

对策：设计端避免把背钻孔径压到 0.45mm 以下；工厂端执行刀具寿命强制更换与分层钻削；背钻后安排高压水洗＋等离子清理孔内粉尘；出货前 AOI 复检孔口毛刺。设计上还要确认背钻与树脂塞孔／电镀填孔的兼容性，避免填孔后再背钻把填料带出。

问题四：下层焊盘与保留层损伤——不可逆的"钻过头"

现象：切片显示保留层焊盘被削掉一角、隔离盘边缘铜箔被侵削形成铜丝（sliver），严重时信号层连接被切断——这类损伤不可修复，只能整板报废。

根因：①背钻隔离盘（antipad）未按放大后的背钻孔径重新设计，常规隔离盘间隙不够；②背钻孔周围未留足够安全间距（建议每层 ≥0.25mm keep-out）；③残桩余量设为零，公差叠加后直接切进保留层。

对策：所有被背钻穿过的非功能层，隔离盘按"原孔径 + 背钻扩量 + 公差余量"放大（典型再放 0.1~0.15mm）；残桩必须保留 0.05mm 量级的机械安全余量而不是追求零残桩；图纸明确列出每一处背钻的起止层，杜绝工厂凭经验判断。

问题五：孔内树脂残留与粉尘堵塞

现象：背钻孔内壁挂树脂粉、孔口被粉尘封堵；若该孔后续还要塞孔或作为测试孔，出现塞孔凹陷、测试探针接触不良。

根因：背钻是干式钻削，孔内会残留大量树脂与铜屑混合粉尘；前工序若做过树脂塞孔，背钻会把固化树脂重新搅出；清洗工序压力或时长不足时残留固化。

对策：背钻后强制高压水洗＋超声＋等离子三段清理；塞孔工序安排在背钻之后（工艺顺序要在 DFM 阶段锁定）；对需要填孔的背钻孔，与工厂确认树脂填孔与背钻的先后顺序与兼容窗口。

背钻质量验收对照表

下面把五类问题的判定口径汇总成表，左列为 IPC-6012 / IPC-A-600（以现行版本为准）通用验收思路，右列为高速背钻板的常规设计要求。

给硬件与 DFM 工程师的背钻自查清单

• 图纸标"保留层"，不标换算深度——把深度换算交给工厂的涨缩与板厚数据。
• 残桩目标写实：25G 级 ≤0.25mm 足够，盲目追求零残桩只会抬高报废率。
• 隔离盘全部重算：被背钻穿过的每一层，按扩孔后直径＋0.1~0.15mm 余量复核间距。
• 背钻孔径别抠太紧：0.45mm 以下刀具断刀率陡增，能用盲埋孔替代的高速区域优先用 HDI 结构。
• 验收方式写进订单：X-Ray 对位记录、首件切片、批次切片抽检频率，都应在打样阶段约定。

健翔升在背钻工艺上的管控实践

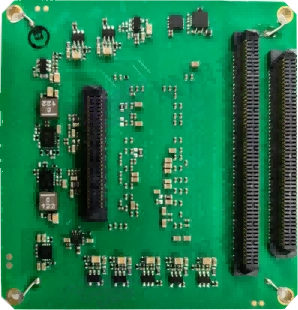

深圳健翔升在高多层高速板与通讯背板的背钻加工上，把背钻当作一条独立管控链而非普通二次钻孔：背钻程序一律基于 X-Ray 实拍对位与批次涨缩数据单独补偿，残桩按高速板要求做首件切片＋批次抽检双重确认，避免残桩超标与偏切问题流到客户端。

• DFM 前置：下单阶段即复核隔离盘间距、背钻孔径下限与塞孔顺序，把问题四、问题五挡在开料之前。
• 过程管控：刀具寿命强制更换记录、深度标定首件确认、孔口 AOI 复检，控制断刀毛刺风险。
• 验收留痕：每批背钻板附 X-Ray 对位与切片数据，工程师可直接对照仿真模型的残桩假设。

如果想系统了解背钻的工艺原理与参数窗口，可以配合本站此前的《PCB背钻工艺全解析》、IPC-6012 高速板标准解读与背钻 PCB 厂家选择指南三篇阅读，覆盖"原理—标准—选厂—避坑"完整链路。

总结

背钻不是"多钻一次"的简单工序，而是高速板信号完整性的最后一道保险：残桩超标毁眼图、孔位偏移毁保留层、断刀毛刺毁可靠性，三类问题任何一个失控都会让背钻失去意义。把"保留层标注、隔离盘放大、塞孔顺序、切片验收"四件事写进设计输出与打样订单，配合有背钻管控体系的工厂，才能让 25G／56G 级设计一次点亮。随着 AI 服务器与 112G PAM4 链路下探，背钻管控精度会成为高速板厂的基础门槛，越早纳入 DFM 流程，量产越稳。
