什么是盲埋孔PCB？

盲埋孔PCB（Blind & Buried Via PCB）是HDI（High Density Interconnect，高密度互连）板最核心的工艺特征。普通多层板的过孔是"通孔"（Plated Through Hole, PTH），从板顶贯穿到板底；而盲埋孔PCB把一部分过孔藏到板的内层，不再穿透外表面：

• 盲孔（Blind Via）：从板的一面钻到内层就停止，只在一侧表面可见。常见于HDI板连接表层BGA焊盘到内部信号层。
• 埋孔（Buried Via）：完全位于PCB内层之间，两端都不外露。多用于内层之间的互连，可以释放更多表层空间。

把盲孔和埋孔组合起来，加上多次压合（Sequential Lamination），就形成了HDI板的"阶"（Stack-up）：

• 1阶HDI：1次积层，1层激光孔。如1+N+1结构（一层芯板+两层积层）。
• 2阶HDI：2次积层，2层激光孔。2+N+2结构，BGA pitch可缩到0.5mm以下。

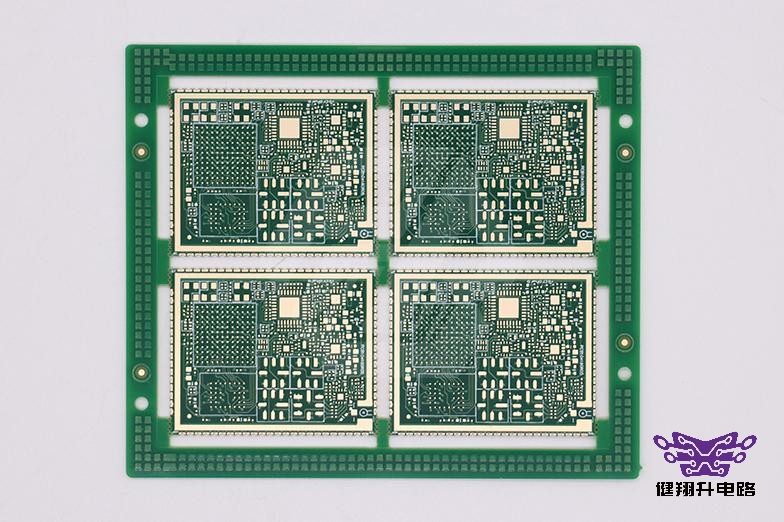

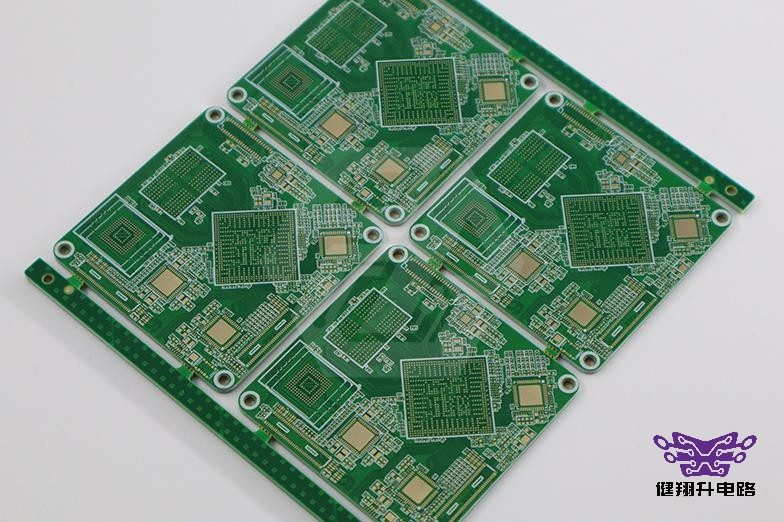

• 3阶HDI：3次积层，叠孔或错孔结构，进入高端手机主板领域。
• 任意层互连（Anylayer / n阶HDI）：每一层都是芯板+积层结构，孔可以打在任意层之间。是HDI工艺的天花板。

与普通多层板相比，盲埋孔PCB的核心差异是：走线密度更高、孔径更小、电气性能更好、设计自由度更大，但对应的工艺难度和成本也显著上升。从制造角度看，盲埋孔PCB需要激光钻孔、脉冲电镀填孔、多次棕化+压合、层间对位精度控制等高阶工艺叠加，不是普通中小型PCB厂能稳定量产的产品。

判断一个PCB是否属于盲埋孔PCB，关键看两点：①孔径是否在0.15mm以下（激光孔典型范围）；②是否使用了多次积层压合。如果只用了1次压合、机械钻孔孔径0.2mm以上，那只是普通多层板，不能算HDI/盲埋孔。

盲埋孔PCB核心特点

盲埋孔PCB的每一个特点都对应一个工程价值。理解这些特点，是判断一家厂家能力是否对得上需求的前提。

2.1 微孔化，释放表层空间

盲孔孔径可做到0.075mm/3mil（激光UV/CO2钻孔），比机械钻孔0.2mm小一半以上。在BGA间距0.4~0.5mm的设计里，传统通孔无法在焊盘间穿过，盲孔可以从BGA焊盘中心直接打到内层走线，释放表层70%以上的走线空间。这是5G手机、AI加速卡能做到小尺寸高密度的工艺基础。

2.2 高密度互连，I/O密度翻倍

同样面积下，盲埋孔PCB的BGA过孔数量比传统通孔板提升2~4倍，I/O密度（单位面积焊盘数）从4~6/cm²提升到15~25/cm²。AI加速卡、服务器主板、5G射频模组的核心价值就在这里——在更小面积上集成更多功能，从而降低BOM成本、信号损耗和系统复杂度。

2.3 信号完整性优化

短走线+短过孔残桩（Stub）= 良好的信号完整性。盲孔从表层到内层距离短、残桩几乎为零，显著降低高速信号反射和插入损耗，特别适合PCIe 5.0/6.0、112Gbps PAM4、5G毫米波等高频高速场景。任意层互连（Anylayer）板因为每一层都有盲孔，可以把关键高速信号走"全埋"路径，进一步降低损耗。

2.4 电气性能提升

脉冲电镀填孔（Via-in-Pad）可以让盲孔直接打在BGA焊盘下方，降低回路电感、改善散热，对DDR5内存、电源完整性（PI）敏感的车规级SoC尤其关键。这是高端HDI板的标志性工艺，普通厂家做不了。

2.5 工艺难度与成本双高

盲埋孔PCB的成本比传统通孔板高2~3倍，3阶以上或任意层互连可能高4~6倍。激光钻孔机、真空压机、棕化线、3D X-ray、电镀填孔线，每一项都是高资本投入。不是所有PCB厂都具备稳定量产能力——国内能做好3阶以上HDI的厂家不超过30家，能做任意层互连的不超过10家。

一句话总结：盲埋孔PCB的每一个优点都建立在更高的工艺门槛上，选厂家的本质是选工艺能力对得上你需求的那个。

为什么客户需要盲埋孔PCB？

从采购和工程视角看，盲埋孔PCB解决的真实痛点可以归纳为四类：

3.1 产品小型化倒逼高密度

5G手机主板、AI加速卡、TWS耳机、AR/VR眼镜、医疗内窥镜——所有需要把更多功能塞进更小空间的场景，都必须用盲埋孔。客户的核心痛点是：通孔板的密度已经顶到天花板，再不换HDI就做不下了。这时候再纠结HDI贵不贵已经没有意义，不换HDI意味着产品形态直接被否定。

3.2 信号完整性瓶颈

112Gbps PAM4、PCIe 5.0/6.0、25Gbps+ SerDes、5G毫米波（24~40GHz）——这些场景的过孔残桩、信号反射、串扰已经无法用普通通孔板解决。必须用盲孔或背钻缩短过孔路径，否则误码率（BER）直接过不了测试。采购要接受的事实是：HDI是高速设计的物理前提，不是"好不好的问题"而是"能不能用的问题"。

3.3 散热与电源完整性（PI）

AI芯片功耗从200W向700W+演进，车规SoC功耗密度突破100W/cm²。Via-in-Pad（填孔电镀）+ 盲孔+大铜面组合可以把热量从芯片BGA下方直接导出，同时降低电源回路电感、改善纹波。这是高端HDI不可替代的另一大原因。

3.4 量产一致性与可靠性

盲埋孔PCB不只是打样问题——客户最终要的是千片、万片量产的一致性和可靠性。这就要求厂家具备：稳定的激光钻孔工艺（孔径CPK≥1.33）、脉冲电镀填孔CPK控制、层间对准精度批量CPK、热应力测试（288℃/10s×3次）不出现孔铜断裂、CAF（导电阳极丝）失效1000小时以上不击穿。普通小厂能打样不能量产，是因为这些CPK和可靠性数据根本没有积累。

盲埋孔PCB制造关键技术

盲埋孔PCB的工艺难度集中在六个环节，每一个都对应真实的生产翻车点：

4.1 激光微孔工艺

盲孔几乎全部用UV激光（355nm）或CO2激光（9.4μm）加工。关键参数：孔径0.075~0.15mm、孔型圆度≥0.9、孔底残留物（smear）≤5μm、对位精度±0.025mm以内。常见翻车：CO2激光打PP（半固化片）容易产生smear，影响后续沉铜；UV激光对铜层开窗能力弱，需要先做选择性蚀刻开窗（Direct Laser Drilling + Desmear）。高端厂会用皮秒/飞秒激光减少热影响区。

4.2 脉冲电镀填孔（Via Filling）

Via-in-Pad的关键是电镀填孔。药水配方、脉冲电流波形、搅拌方式决定填孔率（要求≥95%无空洞）和表面平整度（≤15μm）。常见翻车：填孔不满（Bump高度＞25μm）导致BGA虚焊；填孔内有空洞导致散热不良和长期可靠性失效。头部厂使用水平脉冲电镀线+VCP（垂直连续电镀）组合，配合有机添加剂体系。

4.3 棕化+压合（Oxide + Lamination）

多次积层（3阶HDI=3次压合）每次都需要棕化处理（黑氧化或棕氧化）来增加铜面与PP的结合力。压合用真空热压机，温度200℃左右、压力300~400psi、真空度≤50mbar。常见翻车：棕化不均导致分层；压合时层偏（misalignment）超出±0.075mm公差；多次压合累计厚度公差失控。头部厂使用CCD对位+全自动压合线，层偏控制到±0.05mm以内。

4.4 机械钻孔与孔金属化

埋孔+通孔用机械钻孔（0.15~0.3mm），需要控深钻（Controlled Depth Drilling）控制埋孔深度。孔金属化用沉铜+电镀，孔铜厚度要求≥20μm（IPC-6012 Class 3）。常见翻车：孔铜薄导致热应力下断裂（dye-and-pull测试可见）；孔壁空洞；孔位偏（misregistration）影响电气连接。头部厂使用全新钻针+定期重磨+孔金属化CPK控制。

4.5 阻抗控制

HDI板线宽线距可做到1.2mil/1.2mil（健翔升常规能力），阻抗公差要求±8~10%。需要特性阻抗仿真（Si9000/Polar）+ TDR全检+参考面完整。常见翻车：介电常数DK漂移导致阻抗偏；参考面不连续导致高速信号TDR波形异常；批量一致性差（阻抗CPK＜1.0）。

4.6 可靠性验证

盲埋孔板的可靠性验证包括：热应力测试（288℃/10s×3次浸锡）、热冲击（-65℃~150℃循环500次）、CAF测试（85℃/85%RH/1000小时）、互连电阻测试、切片金相分析（孔铜、层间、填孔质量）。常见翻车：孔铜在热应力下断裂；埋孔CAF失效导致绝缘电阻下降；多次压合层间分离。这些是普通小厂根本不会做全的项目。

技术维度梳理到这里，选厂家的本质就清晰了：不是问"谁便宜"，而是问"谁能在你要的HDI阶数上，稳定量产+可靠性达标"。

如何选择盲埋孔PCB厂家？（重点章节）

盲埋孔PCB选厂家，建议从以下六个核心维度逐项验证。这六条是踩过坑的项目经理总结出来的工程经验，不是营销话术。

5.1 维度一：HDI阶数与激光微孔能力

关键问法：你们最高能稳定量产几阶HDI？最小激光孔径多少？填孔电镀能不能做？

• 1阶/2阶HDI：行业绝大多数中小厂能做，激光孔径0.1~0.15mm。
• 3阶HDI：门槛明显抬高，需要稳定的多次积层+对位控制。激光孔径可到0.075mm。
• 任意层互连（Anylayer）：仅头部厂能做，每一层都是芯板+积层结构。

验证方法：要求厂家提供最近3~6个月的同阶HDI量产批次数据（CPK、良率、典型失效模式），以及对应切片报告。红牌警告：只能打样不能量产、激光孔只能做到0.15mm以上、没有Via-in-Pad填孔线、没有任意层互连案例的——直接淘汰。

5.2 维度二：材料库与认证体系

关键问法：常用基材有哪些？有没有生益/松下/罗杰斯/Isola/Taconic的稳定供货？认证体系覆盖哪些？

盲埋孔板常用：生益S1000-2M/S1000H、ITEQ IT-180A/IT-968G、松下高速M系列、罗杰斯RO4350B/RO4003C、Isola FR408HR、杜邦Pyralux AP（针对刚挠结合）。

认证体系要看：ISO9001（基础质量）、IATF16949（汽车电子）、ISO13485（医疗）、UL（北美安规）、RoHS/REACH（环保），车规/军规还要看GJB 9001C或AS9100。红牌警告：认证过期、证书不完整、没有材料供应链证明的——不能合作。

5.3 维度三：层间对准与压合工艺

关键问法：层偏控制范围多少？真空压合用几台？棕化工艺是哪种？

行业门槛：层偏±0.075mm以内；头部厂：±0.05mm以内。压合用真空热压机（不是普通压机），棕化用黑氧化/棕氧化线+严格的过程控制（棕化膜厚度0.05~0.15mg/cm²）。红牌警告：用普通压机、没有真空、棕化工艺不规范的——3阶以上HDI一定会分层。

5.4 维度四：检测能力与可靠性

关键问法：有没有3D X-ray？金相切片能不能自己切？热应力测试机几台？CAF测试做过吗？

盲埋孔板的关键检测：3D X-ray（看填孔空洞）、金相切片（看孔铜/层间/对位）、TDR阻抗测试（看阻抗一致性）、飞针测试（看导通）、AOI/AVI（看外观）、热应力（288℃浸锡）、CAF（85/85/1000h）。红牌警告：切片要外送、CAF测试做不了、热应力没设备的——可靠性验证必然缺失。

5.5 维度五：DFM支持与工程响应

关键问法：能不能在我们出Gerber之前做DFM（Design for Manufacturing）评审？叠层设计帮不帮优化？BGA fanout建议能不能给？

头部厂都有专门的DFM/DFA工程团队，能在设计阶段协助客户优化叠层结构、避开工艺不可制造的细节、提前发现信号完整性风险。这对客户是免费增值服务，但只有工艺积累足够深的厂才做得起。红牌警告：让客户直接下Gerber不评审、出问题才扯皮的——这种厂不能合作。

5.6 维度六：交付能力与产能弹性

关键问法：HDI打样周期多少天？批量月产能多少？加急能不能3~5天出货？

行业典型周期：1/2阶HDI打样7~12天，3阶HDI打样10~15天，任意层互连打样15~20天；批量月产能在5000~50000㎡/月。头部厂能承诺3~5天极速打样，常规批量7~10天交付。红牌警告：交期不稳定、产能不透明、加急就加价50%以上的——多半是产能不饱和的小厂在接救命单。

六维评估汇总：HDI阶数/激光微孔+材料认证+对准压合+检测可靠性+DFM支持+交付产能。前三项是能不能做，后三项是做得好不好、做不做得到。六项都过线才能进选型池。

深圳PCB供应链优势

深圳是中国PCB产业的核心聚集地，盲埋孔/HDI板选择深圳厂家的工程价值远高于其他区域：

• 产业链完整：覆铜板、铜箔、PP、半固化片、干膜、油墨、化学药水等核心原材料在深圳/东莞/惠州1~2小时车程内可全部配齐。健翔升长期与生益、台光、罗杰斯、杜邦、安智等一线材料商有稳定合作。
• 激光设备集群：深圳及周边集中了三菱、ESI、Coherent、LPKF等主流激光钻孔机厂家的服务网络和配件供应，激光器维护响应时间<24小时，对HDI打样和小批量项目是关键优势。
• 工艺配套成熟：棕化药水、电镀添加剂、阻焊油墨等在深圳有专门的化学品供应商，工艺优化支持到位。
• 工程师密度高：PCB工艺工程师、DFM工程师、SI/PI仿真工程师在深圳最容易招聘，头部厂的人均项目经验远高于内陆建厂的同行。
• 一站式PCBA：深圳多数头部厂家提供从PCB制板到SMT贴装、元器件BOM配单的一站式服务（如健翔升），打样阶段省下的沟通成本可达项目时间的30%以上。

从客户视角看，盲埋孔板选深圳厂的最大价值是试错成本低、迭代速度快、配合度高。5G通信、AI服务器、车载ADAS等HDI需求增长最快的方向，绝大多数头部客户都聚集在深圳和粤港澳大湾区。

实际案例分析

以下案例经过脱敏处理，展示盲埋孔PCB在不同场景下的真实选型决策路径：

案例1：AI加速卡（22层6阶HDI）

客户需求：AI推理加速卡，BGA 0.5mm pitch，单板集成2颗AI SoC+8颗DDR5+96通道SerDes，要求112Gbps PAM4信号完整。

技术难点：①BGA fanout必须用任意层互连（Anylayer）；②DDR5信号组要做严格的阻抗匹配+Via-in-Pad填孔；③整板厚度公差±10%；④高频段损耗控制≤0.8dB/inch@28GHz。

解决方案：选用22层6阶任意层互连结构，叠层为"6+6+6+6"（4次压合），激光孔径0.1mm，Via-in-Pad填孔，松下M6高速材料，介电常数DK=3.4@1GHz，DF=0.002@1GHz。配套背钻控制STUB≤0.15mm。

最终效果：批量月产2000片，良率92%，112Gbps PAM4眼图裕量≥30%，CAF测试2000小时无失效。

案例2：5G毫米波AAU主板（12层3阶HDI）

客户需求：5G基站有源天线单元（AAU）主板，工作频段24~30GHz，集成PA、LNA、滤波器、移相器，要求小尺寸+高散热。

技术难点：①高频损耗要求<0.5dB/inch@28GHz；②PA区域需要Via-in-Pad加强散热；③Rogers+FR4混压（高频区域用RO4350B，其余用FR4）；④整板翘曲度≤0.5%。

解决方案：12层3阶HDI结构，Rogers RO4350B（DK=3.48@10GHz）与松下高速FR4（DK=3.7@1GHz）混压，3次压合，激光孔径0.1mm，Via-in-Pad填孔。

最终效果：批量月产5000片，28GHz插入损耗0.42dB/inch（优于要求0.5），PA结温下降18℃，整板翘曲0.4%。

案例3：车载ADAS雷达板（8层2阶HDI）

客户需求：77GHz毫米波雷达主板，车规级IATF16949认证，工作温度-40~125℃。

技术难点：①车规可靠性要求高（-40~125℃循环500次不失效）；②77GHz信号完整性要求严苛；③IATF16949全流程追溯；④PPAP资料完整提交。

解决方案：8层2阶HDI结构，2+N+2叠层，松下高速FR4（DK=3.4@1GHz），激光孔径0.1mm，Via-in-Pad填孔。配套IATF16949全流程追溯+PPAP Level 3资料。

最终效果：批量月产10000片，IATF16949通过率100%，-40~125℃热循环1000次无失效，77GHz目标探测距离提升15%。

FAQ

Q1：盲埋孔PCB和普通多层板价格差多少？

同等面积下，1阶/2阶HDI比普通多层板贵约2~3倍，3阶HDI贵3~4倍，任意层互连贵5~8倍。具体差异以适用版本的工艺要求、材料、层数、阶数、订单量以及双方议价为准。价格高的核心原因是激光钻孔+多次压合+Via-in-Pad填孔+高报废率的累计。

Q2：1阶/2阶/3阶HDI怎么选？

BGA pitch ≥0.65mm：1阶HDI足够。0.4~0.65mm：2阶HDI。0.3~0.4mm：3阶HDI。<0.3mm（如手机SoC、PMIC）：任意层互连。Pitch越细，阶数越高，成本越高，不要为了保险就上3阶，成本和良率都会受冲击。

Q3：Via-in-Pad填孔的良率一般多少？

头部厂的Via-in-Pad填孔良率在95~98%之间（填孔率≥95%无空洞）。2阶HDI批量良率85~92%，3阶HDI批量良率75~85%，任意层互连批量良率65~75%。良率越低单价越贵，这是3阶以上HDI报价高的另一原因。

Q4：盲埋孔板需要做哪些可靠性测试？

必做：热应力（288℃浸锡×3次）、热冲击（-65~150℃循环500次）、CAF（85/85/1000h）。选做：互连电阻测试、回流焊模拟（模拟实际SMT温度曲线）、金相切片。建议每批次都做热应力和切片，CAF按项目要求频率做。

Q5：盲埋孔板能不能用OSP表面处理？

可以，但OSP只适合一次性SMT回流焊场景。如果客户要做双面回流焊或者BGA返修，建议用沉金（ENIG）或沉银（ENEPIG）。汽车电子和高频场景更倾向沉金或沉银，因为OSP的高温稳定性弱于金属表面处理。

Q6：怎么判断一家PCB厂真的能做好盲埋孔？

三个硬指标：①有没有3D X-ray和金相切片设备；②最近6个月同阶HDI的良率数据；③Via-in-Pad填孔的实际案例和切片报告。三个都看得到的厂基本可信，三个都看不到的厂要小心。

Q7：健翔升的盲埋孔HDI板能做到几阶？

健翔升HDI板最高可量产16层7阶任意层互联，激光微孔最小孔径0.075mm/3mil，最小线宽/线距1.2mil/1.2mil，最小机械钻孔0.15mm/6mil。配套高速材料库（松下M系列、罗杰斯RO4350B/RO4003C、Isola FR408HR）+完整检测体系（3D X-ray+金相切片+TDR+CAF）。具体能力参数以适用版本的产品规格书为准。

Q8：盲埋孔板打样周期一般多长？

1/2阶HDI打样7~12天，3阶HDI打样10~15天，任意层互连打样15~20天。如果有DFM评审+材料备货，可以压缩3~5天。批量（≥100㎡）通常7~10天交付，加急可压缩到3~5天但加价30~50%，不建议把加急当常态。

总结

盲埋孔PCB是HDI高密度互连板的核心工艺，选厂家的本质是选工艺能力对得上你需求的。本文从6个维度（阶数/材料/对准/检测/DFM/交付）给出了系统化的选型框架：

• 1阶/2阶HDI是行业主流，3阶以上进入高难度区，任意层互连是头部厂标志
• 激光微孔、Via-in-Pad填孔、多次压合、层偏控制是4大核心工艺门
• 材料库+认证体系（IATF16949/ISO13485/UL）是车规/医疗/军规的硬门槛
• 3D X-ray+金相切片+TDR+CAF是可靠性验证的必要工具
• DFM前置评审是头部厂的免费增值服务，小厂基本不提供
• 深圳供应链在激光设备/材料/工程/一站式PCBA上具有不可替代的协同优势

从行业经验看，真正能做3阶以上HDI批量量产的国内厂家不超过30家，能做任意层互连的不超过10家。选型时不要被低价和"能做"的话术误导——盲埋孔板的价值在量产一致性和可靠性，选错了厂，研发周期会被拖长2~3倍。

深圳健翔升科技（PCB MASTER英文品牌）拥有深圳/南京/珠海三大基地，主营1~64层高多层、HDI盲埋、IC载板、高频高速、刚挠结合、陶瓷基板等全品类PCB制板与PCBA一站式服务。在盲埋孔HDI方向，健翔升可稳定量产16层7阶任意层互连，激光微孔最小0.075mm，最小线宽/线距1.2mil/1.2mil。配套生益/松下/罗杰斯等高端材料库，3D X-ray+金相切片+TDR+CAF全流程检测，IATF16949/ISO13485/UL/GJB 9001C完整认证。具备从DFM评审到批量量产的全流程工程支持，5G通信/AI服务器/车载ADAS领域有成熟量产经验。

如果你正在评估盲埋孔PCB厂家，建议先整理三份资料：①自己的设计文件（Gerber+叠层+BGA pitch清单）；②目标性能指标（阻抗公差、信号速率、可靠性等级）；③预算区间。然后用本文6维评估框架对2~3家候选厂做横向对比，再决定送样打样。

健翔升盲埋孔HDI PCB打样能力清单

项目	健翔升能力
HDI阶数	1~3阶HDI任意叠层，16层7阶任意层互联（Anylayer）
最小激光微孔	0.075mm/3mil（UV/CO2/皮秒激光）
最小机械钻孔	0.15mm/6mil
最小线宽/线距	1.2mil/1.2mil（30μm/30μm）
层偏控制	±0.05~0.075mm（CCD对位+全自动真空压合）
Via-in-Pad填孔	水平脉冲+VCP组合，填孔率≥95%无空洞
背钻能力	22层高速背钻，STUB≤0.15mm，孔到线0.175mm
材料库	生益S1000-2M/IT-180A/IT-968G、松下M系列、罗杰斯RO4350B/RO4003C、Isola FR408HR、杜邦Pyralux
阻抗控制	TDR全检+Si9000仿真，公差±8~10%
检测体系	3D X-ray+金相切片+飞针+AOI+热应力（288℃）+CAF（85/85/1000h）
认证体系	ISO9001+IATF16949+ISO13485+UL+RoHS+GJB 9001C
产能与交期	深圳/南京/珠海三基地，1/2阶HDI打样7~12天，批量7~10天，可加急3~5天
DFM支持	叠层设计+阻抗仿真+BGA fanout建议，免费前置评审
一站式PCBA	PCB+SMT贴装+BOM配单+功能测试，深圳/南京/珠海三地产能

注：上述能力参数为健翔升典型值/参考值，实际打样能力以适用版本的产品规格书、订单评审、技术协议及样品确认为准。
