IPC‑6012标准覆盖FR4高多层PCB哪些内容

IPC‑6012定义刚性印制板性能要求，不限定板材材质。FR4高多层板叠层多、内层线路复杂，会放大公差风险，很多工程师容易混淆产品等级与公差数值。

IPC‑6012现行版本，主要管控刚性印制板：材料、导体图形、孔壁质量、层间对准、介质厚度、外观缺陷、可焊性等维度。

FR4高多层板一般指4层及以上电路板，叠构由Core芯板、PP半固化片组成，内层包含电源层、地层、信号层。层数越高，叠压带来层偏、介质厚度波动的风险就越大，标准公差窗口也会随之收紧。

标准划分两大产品应用等级：

• Class 2（商用级）：消费电子、普通安防、显示模块，允许有限工艺缺陷，兼顾成本与性能。
• Class 3（高可靠级）：汽车电子、工业控制、医疗设备，对孔铜、层间对准、介质均匀度要求严格，缺陷容忍度低。

注意：具体参数应以现行版本IPC‑6012、客户内部规范以及产品等级为准，不可直接将等级绑定固定数值。

高多层PCB重点关注的IPC‑6012关键条款

高多层板和双层板最大差异在于内层线路、层间对准、介质厚度，这三项也是生产验收中最容易产生争议的要点。

1、导体图形与线宽线距

标准对导体图形宽度、间距给出参考公差。FR4高多层内层线路夹在介质中间，蚀刻会受PP树脂流动、叠压挤压影响。

内层线路公差控制难度高于外层，相同线宽条件下，内层蚀刻环境会带来轻微尺寸偏移。

工程评估需要结合S1000H、IT‑158等FR4板材本身特性，不能直接套用双层板公差标准。

2、通孔孔铜厚度

孔铜是FR4高多层PCB核心指标，IPC‑6012给出典型工艺窗口。孔壁电镀均匀度受层数、孔径、板厚孔径比共同影响。

板厚孔径比越大，通孔越容易出现局部薄铜。Class3高可靠等级，孔铜下限要求会比Class2更加严苛。

不少汽车类高多层项目，会在IPC标准基础上叠加客户自有规范，需要在前期开展工程评审确认。

3、层间对准（Registration）

层间对准是FR4高多层生产的高频难点。芯板与PP经过高温高压压合，会产生层偏错位。

标准规定层间错位允许范围，层数越高允许偏移余量越小。大尺寸高多层板，层偏控制难度会成倍提升。

例如超长显示类高多层板，压合收缩形变会直接影响层间对准精度。

4、介质厚度

内层电源层、地层与信号层之间的介质厚度直接影响阻抗性能。IPC‑6012明确介质厚度公差区间。

高多层叠构中，PP半固化片树脂流动填充，容易造成介质厚度波动。阻抗敏感的高多层产品，介质厚度管控必须对齐标准要求。

介质厚度实际结果受板材型号、叠构设计、压合参数共同影响，仅可参考标准窗口，不能一概而论。

FR4高多层PCB达到IPC‑6012需要哪些生产门槛

读懂标准条文只是基础。工厂想要稳定产出符合IPC‑6012的FR4高多层PCB，需要设备、工艺参数、检测手段三者配套。

第一是叠压工艺：高多层板需要高精度叠层定位，压合设备温度‑压力曲线需要匹配FR4板材特性，减少层偏与介质厚度波动。

第二是电镀工序：针对高板厚孔径比通孔，需要调试电镀药水、电流参数，保障孔壁铜层均匀。

第三是检测能力：层偏检测、孔铜金相切片、介质厚度测量，是验证是否满足IPC‑6012的必要手段。

很多客户会疑惑，同样是FR4高多层，不同厂家交付一致性差距很大。本质原因：标准只是底线，工厂工艺管控能力，决定产品能否稳定落在标准公差区间。

项目落地常见的IPC‑6012理解误区

误区1：把IPC‑6012参考值当成固定硬性数值

标准为通用参考窗口，客户可根据产品需求，提出严于IPC的规范，也可以在等级允许范围内适度放宽。

误区2：Class2与Class3直接套用同一套参数

Class3高可靠产品，孔铜、层偏、介质厚度验收条件更严格，不能使用商用板生产标准做高可靠项目。

误区3：只看外观，忽略内层线路指标

高多层板内层线路、内层介质厚度肉眼不可见，必须依靠切片检测，不能单凭外观判定是否达标。

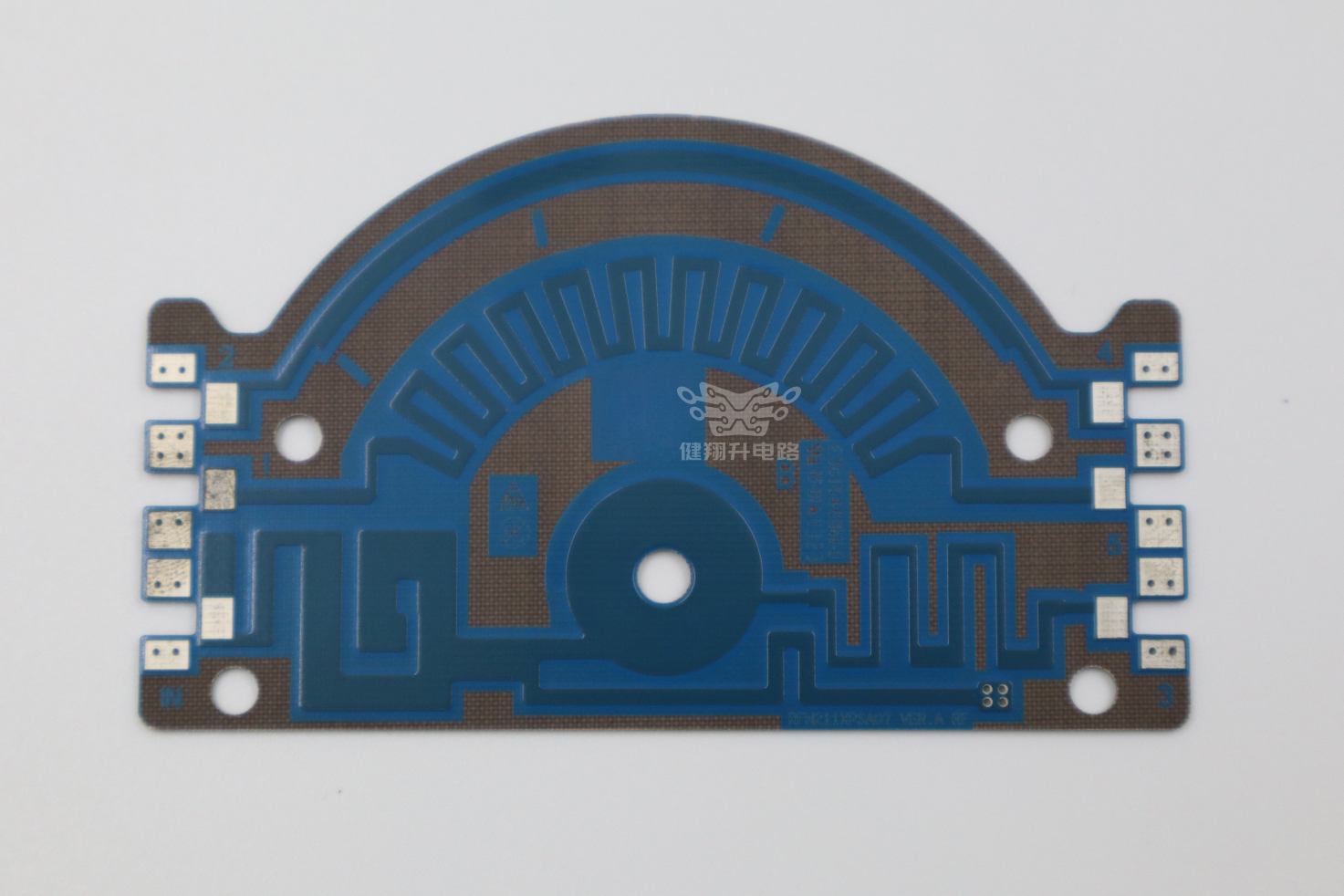

FR4高多层PCB实物样板，展示多层层压成品效果" style="width:50%;height:auto;display:inline-block;">

健翔升FR4高多层PCB标准达标能力

项目	健翔升标准达标能力
FR4高多层叠构支持	支持4‑20层FR4高多层，适配S1000H、IT‑158等主流FR4板材
层间对准管控	高精度叠层定位，支持大尺寸高多层层偏管控，可满足Class2/Class3等级要求
通孔电镀孔铜管控	配套电镀工艺窗口调试，支持高板厚孔径比通孔，可做金相切片验证孔铜质量
介质厚度管控	压合工艺参数优化，介质厚度可按IPC‑6012及客户规范管控
检测验证能力	金相切片、层偏检测、介质厚度测量，可输出对应检测报告
等级适配	可承接Class2商用、Class3高可靠FR4高多层项目，支持客户定制规范评审

常见问答 FAQ

Q1：FR4高多层板，是否必须按照IPC‑6012 Class3生产？

A：不是。普通安防、显示类商用产品使用Class2即可；汽车、工控等高可靠场景才需要Class3，以客户产品实际需求为准。

Q2：IPC‑6012的公差，出厂必须100%全部满足吗？

A：标准属于通用规范。项目前期可以协商，客户可以提出严于标准，或者适度放宽的验收条件，双方确认后作为验收依据。

Q3：高多层板内层线路看不见，如何确认符合IPC‑6012？

A：依靠金相切片抽样检测，对内层线宽、介质厚度、层偏进行验证，不能依靠目视外观判断。

Q4：不同FR4板材，IPC‑6012要求会发生变化吗？

A：标准条文本身不变；但不同FR4板材收缩、PP流动特性存在差异，工厂需要调整工艺参数，才能达到标准公差窗口。

Q5：大尺寸FR4高多层板，层间对准更容易超标吗？

A：是的。大尺寸板材压合形变更大，层偏控制难度上升，需要前期做叠构方案工程评估。

总结

IPC‑6012是FR4高多层PCB的基础验收规范，但并非死板固定数值。分清Class2与Class3等级，重点把控内层线路、层间对准、介质厚度、孔铜四项核心条款，可以规避设计与打样阶段的标准理解偏差。

硬件工程师与采购在评估产品时，不能只看外观，需要结合金相切片等检测手段核验内层指标。项目前期与PCB厂家对齐验收规范，能够大幅减少交付争议。
