阻抗控制板的公差选±10%还是±5%?选宽一档,交期能省下好几周

发布时间:2026-10-16 11:03:10

阻抗控制板的公差通常分±10%、±7%、±5%三档,档位一紧,蚀刻补偿、介质厚度和TDR实测的要求跟着往上走,交期也跟着拖。这篇把三档摆一起比一遍,也说说哪些板子其实用不着那么严。

阻抗控制板的公差实际就三档,拿到图纸先看公差,不是看那个50Ω。

跑得多的档位就三个:±10%、±7%、±5%,个别高速链路还往下压。±10%是通用档,消费电子、小家电、一般工控板上够用。±7%出现在通信、储能、工业控制这些对信号完整性有要求的场合。±5%及更严的,基本集中在车载、AI服务器互连、高速差分这几类。

三档对应的制程动作完全是三回事,阻抗控制板的价格台阶就是这么被抬上去的。很多询价单上只写"做阻抗50Ω",剩下的靠工厂默认。

公差档 典型场景 制程要加的动作 实际代价
±10% 消费电子、小家电、通用工控 常规蚀刻补偿、首件切片复核 不加钱,交期不受影响
±7% 通信、储能、工控、网络设备 LDI、介质厚度按材料窗口、拼阻抗条TDR 工时上升,交期加几天
±5%及以下 车载、AI服务器互连、高速差分 指定PP型号与含胶量、全程TDR、金板比对 材料要挑,工时明显上升

这张表想说的其实是一件事:公差不是写得越紧越负责。

把消费级板按±5%下单,工厂就得按±5%的制程排,成本上去不说,交期也跟着拖。反过来,AI服务器背板还按±10%交,插损裕量被吃掉,联调阶段才暴露,改板的代价就不是钱能算清的。

有两个细节经常被漏掉:一个是阻焊。表层微带线做完阻焊,实测阻抗会往下掉几个Ω。这个偏差在设计阶段算进去才准,等首件出来再改线宽,一板就废了大半天。

另一个是表面处理。沉金那层镍的电阻率大概是铜的四倍(材料手册通用值),10GHz往上,信号基本贴着表层走,这层镍的插损增量不能再当零处理。频率高的项目,一般提前算进链路预算,或者商量改用沉银、OSP这类。

两条都不复杂,难在没人主动提。

为什么现在阻抗控制板的交期特别长

今年四季度的情况是:通用FR-4常规板交期从两三周拉到六到八周,高多层和阻抗控制板报12到24周的都见过。

根子不在工厂排产慢。上游材料按配额走,铜箔和低损耗布优先供给长约客户,小单排得上产能、排不上材料。新压合机与激光钻机的交付周期按年算,新增产能大多落在2027年往后。

这时公差档位直接变成交期变量。同一块板按±10%排和按±5%排,交期能差出好几周——不是工厂故意拖,是±5%那套动作本身多走几站。

健翔升这边高速板量产能做到36层、HDI 1到7阶,出的叠层方案会把PP型号和含胶量一起写死,中途不换料,免得算好的阻抗又得推倒重来。前期多花的沟通时间,通常比后面返工省的时间少。

下单前,这四项说清楚能省事

1. 给目标值和公差。单端还是差分、目标Z0多少、允许偏差多少。只写"做50Ω",剩下的靠工厂猜。

2. 给拓扑。哪几层走阻抗线、参考层是地还是电源、微带还是带状线。

3. 给材料。约定板材Dk与Df等级,或直接指定型号,别让工厂自由替换。

4. 给测试条件。TDR的测试温度、夹具类型、验收判据,写进受控规格书。

四项里漏一项,首件大概率要返。

阻抗控制板的公差没有放之四海皆准的答案,跟着信号速率和交付节奏一起定就对了。

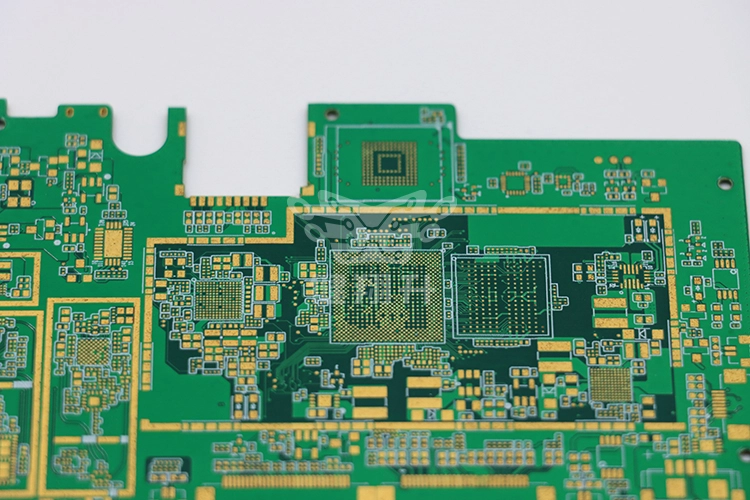

阻抗PCB
