IPC-6013对FPC软板有什么要求？Type 1~5结构分类、覆盖膜附着力与弯折性能的关键条款解读及达标门槛
IPC-6013 管哪些板？现行版本是哪一版
先交代版本背景。IPC-6013E（2021 年 9 月发布，即现行版本）取代 2017 年的 D 版及其 2018 年增补（来源：IPC 官方发布信息及 PCD&F 行业媒体解读）。这一版把表面处理的厚度要求交还给 IPC-4552/4553/4554/4556（以现行版本为准）系列单独规范，避免不同文件打架，也是采购和厂家扯皮最少的一版。
适用范围上，这份标准覆盖按 IPC-2221（以现行版本为准）和 IPC-2223（以现行版本为准）设计的软板与刚挠结合板，结构上可以包含补强片、镀通孔、盲埋孔；E 版还把HDI 增层结构和埋入式无源元件纳入了范围（来源：IPC-6013E 标准范围条款，以现行版本为准）。换句话说，从最简单的单面排线到带埋容埋阻的刚挠板，都在它的管辖之内。
它和设计标准是分工关系：IPC-2223（以现行版本为准）告诉设计师弯折区怎么画、走线怎么布，IPC-6013（以现行版本为准）告诉厂家做出来之后按什么口径判合格。两份文件在弯折半径这类话题上互相引用，采购核对时两本都得翻。
结构分类：Type 1~5 怎么对号入座
| 类型 | 结构定义 | 镀通孔 | 典型用途 |
|---|---|---|---|
| Type 1 | 单层导体，双面 PI 覆盖 | 无 | 电池连接排线、灯条连接（弯折装联） |
| Type 2 | 双层导体，中间 PI 基材 | 有 | 双面装联、ZIF 连接器、控制阻抗走线 |
| Type 3 | 三层及以上导体 | 有 | 高密度总线、摄像头模组载板级走线 |
| Type 4 | 刚挠结合，刚性与柔性区一体成型 | 贯穿刚挠区 | 医疗、车载、航空航天互连 |
| Type 5 | 两层及以上导体、无镀通孔 | 无 | 特殊叠构，实际订单里少见 |
分类依据来自标准第 1.3 节的结构类型划分（以现行版本为准）。实际下单时这个字段要写进图纸，因为不同 Type 的验收表格不完全一样——尤其环宽和微切片的判定，Type 4 刚挠结合板还要额外看过渡区。

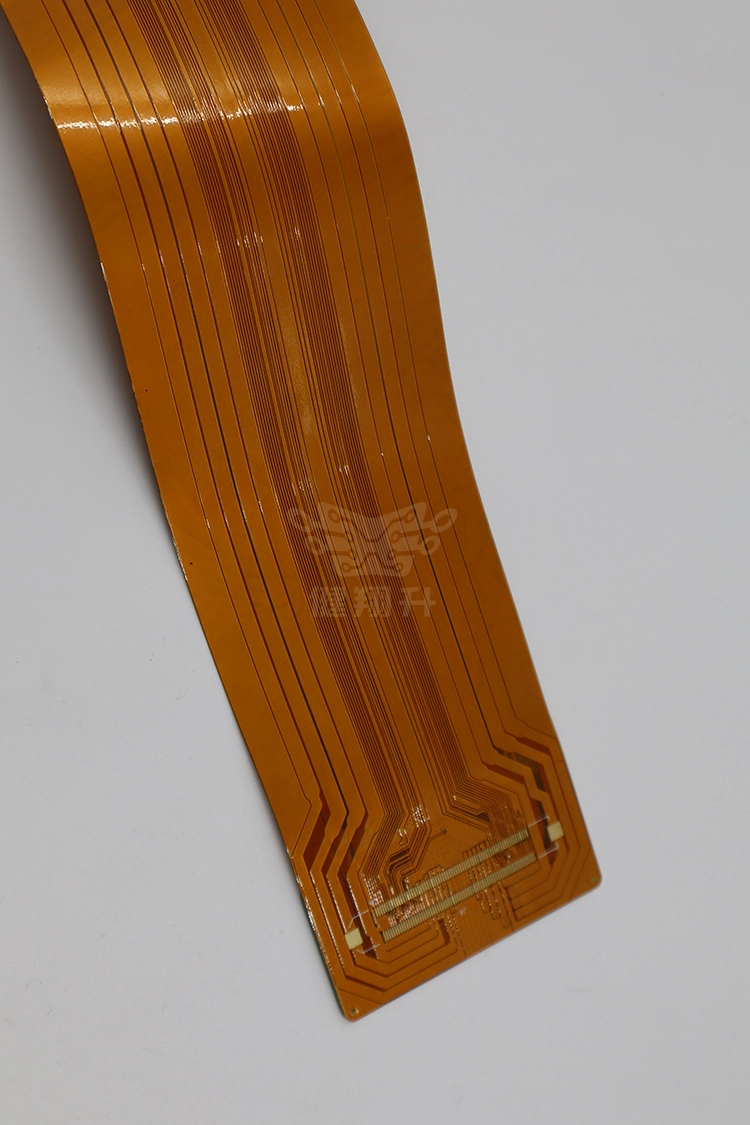

上面这张表对应到实物上，最常见的就是 Type 2 双面板：金手指插接 ZIF 连接器，背面走返回地线。
性能等级与安装用途：Class 1/2/3 和 Use A~D
| 维度 | 档位 | 含义 | 典型场景 |
|---|---|---|---|
| 性能等级 | Class 1 | 一般电子产品，允许外观瑕疵 | 消费电子、一次性传感 |
| Class 2 | 专用服务类，要求持续可靠运行 | 工控设备、通信、车载非安全件 | |
| Class 3 | 高可靠，不允许失效 | 医疗植入、航空、安全件 | |
| 安装用途 | Use A | 仅装配时弯折 | 装机一次成型的排线 |
| Use B | 使用中连续弯折 | 折叠屏铰链、打印头、可穿戴 | |
| Use C | 长期工作温度 >105°C | 车载引擎舱、工业加热部件 | |
| Use D | 需 UL 认证 | 出口北美整机 |
等级与用途信息来源为 IPC-6013E 通用规范章节（以现行版本为准）。这一节是整份标准里采购最容易踩空的地方——上个月有个客户做摄像头模组软板，图纸只写了"按 IPC-6013（以现行版本为准）"，没写等级也没写用途，厂家按 Class 2 + Use A 做出来，结果客户终端是要装在轨道设备里反复弯折的，两边对着图纸各说各话，最后补了一版图纸才了结。
说句实在话，Class 每升一级，厂家要付出的不只是检测成本，压合参数、电镀窗口、外观判定全都要收紧，报价自然也不一样。图纸写清楚，对双方都是省钱。
关键验收条款逐条拆解
导体宽度与截面减薄
蚀刻之后导体的实际宽度允许比设计最小线宽窄一点，但有限度。行业通行的验收口径是：Class 1 允许减薄不超过 30%，Class 2/3 收到 20% 以内；导体截面因缺陷损失的面积，Class 1 上限 30%，Class 2/3 上限 20%（来源：IPC-6013E 导体精度条款，具体数值以现行版本表格为准）。软板线路细，1mil 级线宽下减薄 20% 就是 0.005mm 的事，蚀刻参数稍微漂一点就越界，这也是为什么软板厂对蚀刻线速和药水浓度比对刚性板敏感得多。
环宽与破环怎么判
外层环宽的分级口径大致是：Class 1 允许一定角度的破环（常见表述为 90° 破环，270° 范围内保留 50µm 环宽）；Class 2 允许 180° 破环；Class 3 要求无破环且最小环宽 50µm。内层更严，Class 3 要求 25µm 以上（来源：IPC-6013E 环宽验收表，以现行版本为准）。另外 E 版补了一条明确要求：如果焊盘与导线连接处没有做泪滴补强，则按最小 0.025mm 环宽验收（来源：PCD&F 对 IPC-6013E 修订点的解读，以现行版本为准）。设计端画泪滴不只是一句好习惯，它直接换了判定口径。
覆盖膜：附着力、起泡与分层
覆盖膜是软板可靠性条款里最密集的一块。剥离强度按 90° 剥离方式测（方法对应 IPC-TM-650，以现行版本为准），行业常见合格线为不低于 1.0 N/mm（Class 3 口径）；起泡和分层的跨度判据，Class 2/3 常见要求是不超过相邻导体间距的 25%（来源：IPC-6013E 目检条款，以现行版本为准）。耐压方面，导体间距不小于 80µm 时，Class 2/3 通常要求 500 Vdc 耐压通过（来源：IPC-6013E 电气性能表，以现行版本为准）。
产线上最常见的争议其实不是大缺陷，而是覆盖膜开窗边缘的胶溢出：压合时胶流动，把焊盘可焊面盖掉一角，AOI 看着像污渍，客户咬定是工艺问题。我们现在的做法是把开窗每边比焊盘大 100~150µm，再在压合后用热成像确认胶的流动状态，这个口径和行业资料给出的预防建议是一致的。
孔铜、铜须与微孔填铜
镀通孔的平均孔铜厚度，三个等级常见口径都是 25µm（以现行版本为准）；孔内铜须（copper wicking）按等级收紧，常见限值为 Class 1 不超过 125µm、Class 2 100µm、Class 3 80µm。微孔结构是 E 版重点加严的部分：微孔镀铜平均 12µm、最薄点不低于 10µm；填铜微孔的空洞总面积不超过 25%，且填充铜必须被完全包覆；激光孔焊盘接触面积常见口径为孔径的 50%（来源：IPC-6013E 微孔结构完整性条款，以现行版本为准）。这里有个容易被忽略的点——标准自己都提示，仅靠静态微切片未必能预测微孔在回流焊热冲击下的失效，所以热应力后的切片才是关键判据。

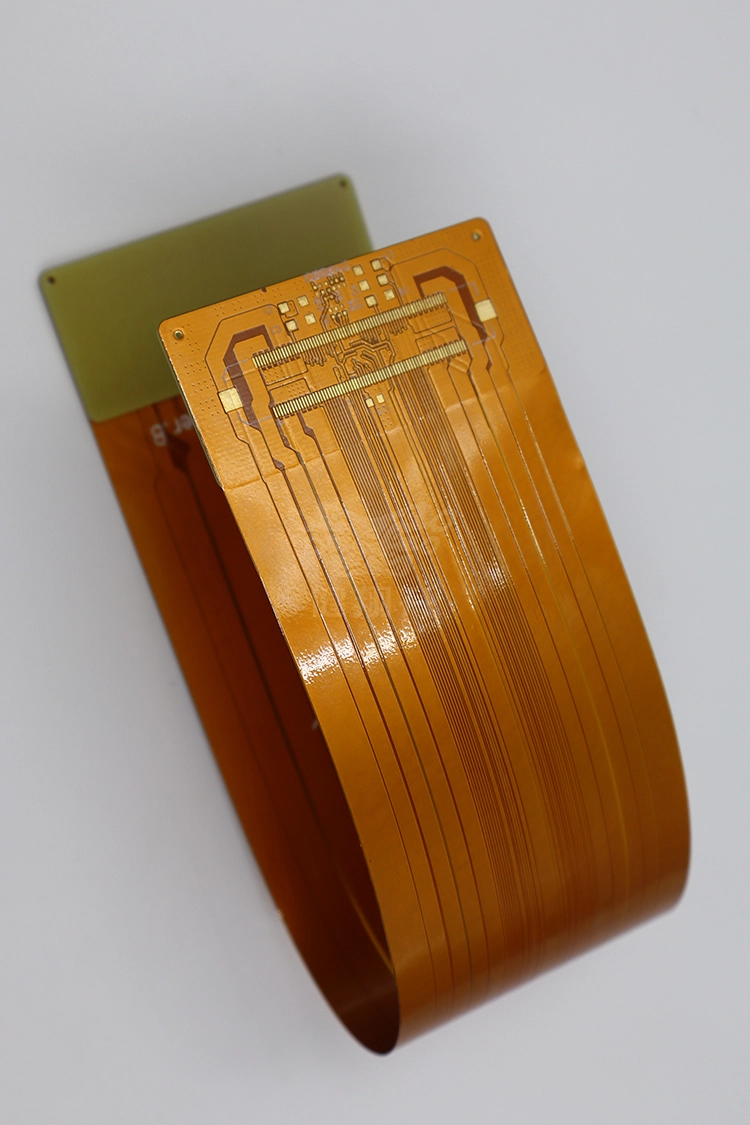

弯折半径与动态弯折寿命
弯折半径的数值在各家资料里出入比较大，这是常态：常见的工程参考值是静态弯折单面板不小于软板厚度的 6 倍、双面板 12 倍、多层板 24 倍，动态弯折还要再放一倍以上；也有资料按总厚度的 3 倍（静态）和 6 倍（动态）给参考。差异来自叠构、铜箔类型（压延铜 RA 比电解铜 ED 更耐疲劳）和工况定义，所以正确的姿势是按 IPC-2223（以现行版本为准）的设计指导结合客户规范算，验收口径以 IPC-6013 现行版本和双方约定的弯折次数为准。动态弯折寿命试验按 IPC-TM-650（以现行版本为准）方法 2.4.3 执行，常见循环数从 1000 次到 100 万次以上，判定标准是弯折后无开路、短路和裂纹。
使用压延铜还是电解铜，对弯折寿命的影响是数量级的。有个做可穿戴的客户，第一版用 ED 铜，弯折测试几千次就出微裂纹，换成 RA 铜并调整铜在叠构中性面的位置后，同样半径下循环次数翻了一个数量级还多。
热应力与微切片
热应力试验按 IPC-TM-650（以现行版本为准）方法 2.6.8（条件 A 或 B）或 2.6.27 执行，试验温度常见 230°C 或 260°C 档，漂锡 10 秒、次数按批次约定（方法与参数以现行版本为准）。切片之后看四样东西：镀层完整性、孔内空洞、内层分离、铜箔裂纹。Type 4 刚挠结合板的过渡区要单独看——E 版专门在 3.3.1.3 条款里解释了过渡区什么算分层、什么不算，并新增了图例说明可接受与拒收的边界（来源：PCD&F 修订解读）。
达标门槛：设备、工艺与检测手段
| 验证项目 | 方法与口径 | 常见频次 |
|---|---|---|
| 外观检验 | 目检 + 放大镜，覆盖膜、胶溢出、外来物按 6013 判定 | 100% |
| 电气测试 | 导通/绝缘，必要时 500 Vdc 耐压（间距 ≥80µm，Class 2/3） | 100% |
| 尺寸与孔位精度 | 仅图纸标注的孔位需检孔形精度（E 版 3.4.1 明确） | 抽检~关键尺寸 100% |
| 剥离强度 | 90° 剥离，常见合格线 ≥1.0 N/mm（Class 3） | 周期检；Class 3 常见按批 |
| 热应力 + 微切片 | IPC-TM-650（以现行版本为准）2.6.8 / 2.6.27，切片判镀层与内层分离 | 抽检；Class 3 常见按批 |
| 动态弯折寿命 | IPC-TM-650 2.4.3（以现行版本为准），按约定半径与循环数 | Use B 必做，其余按约定 |

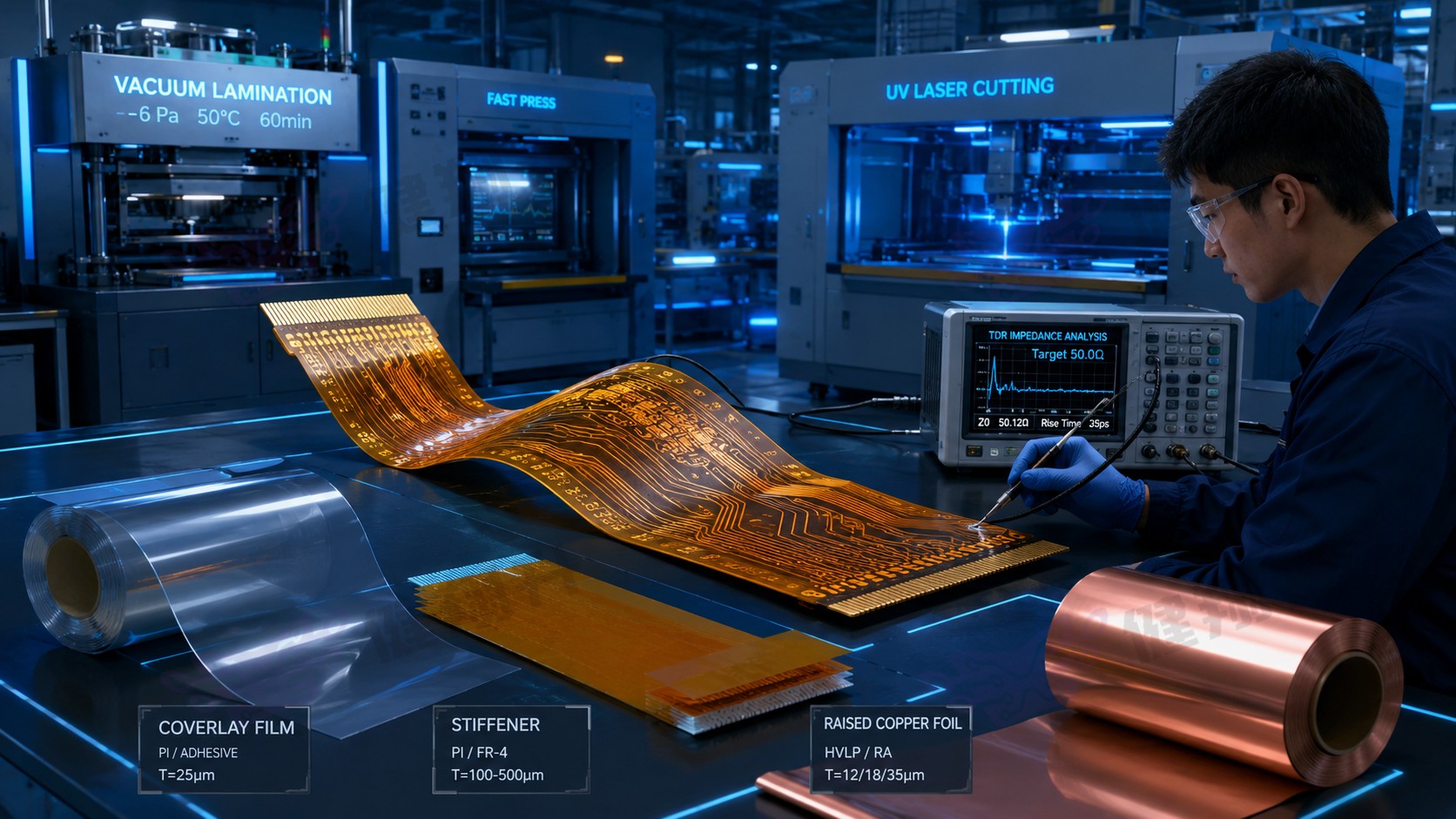

频次口径来自标准第 4 章质量保证条款及行业验收惯例（以现行版本和采购约定为准）。设备端的门槛体现在两处：一是覆盖膜压合要能稳定控温控压，行业常见压合窗口在 170~190°C、200 PSI 以上（来源：覆盖膜工艺资料）；二是覆盖膜开窗加工要有 CO₂ 或 UV 激光切割能力，覆膜与铜线路的对位精度常见要求控制在 75µm 以内——对位偏了，环宽和开窗边缘的判定全都跟着恶化。
这些检测动作在我们产线上是按批次走的：外观和电测每片都过，剥离强度试片每批留样，热应力切片按客户等级约定加密。打样阶段最省钱的合规方式是让厂家把试片随大板一起做出来，别等量产再补。
采购文件怎么写，验收才不吃亏
- 结构类型写"IPC-6013 Type 2（以现行版本为准）"，别只写"FPC 双面板"——Type 决定用哪张验收表。
- 等级和用途一起写："Class 2, Use A"或"Class 3, Use B"，不写默认 Class 2 + Use A，动态弯折场景漏写 Use B 是高频纠纷源。
- 版本号写"E 版或现行有效版本"，避免新旧版表格打架。
- 弯折区在图上标出来：位置、弯折半径下限、静态还是动态、寿命次数，动态弯折区里不放过孔和元件。
- 覆盖膜写胶系（环氧/丙烯酸），补强写材质和厚度（PI/FR4/钢片/铝基），ZIF 端插接厚度公差单独标注。
- 表面处理按应用选：多次插拔和恶劣环境优先沉金或电镀金，常规焊接沉锡/OSP 也可。
- 出货报告清单写明白：外观、电测是底线，剥离强度、热应力切片、弯折寿命按等级和用途追加。
按这七条写完，报价阶段厂家就不会用"按标准做"这种模糊话术来覆盖差异，验收时也少一轮来回。打样阶段就把刚挠结合板过渡区的判定口径谈好，比量产后改版便宜得多。
健翔升FPC软板标准达标能力清单
| 项目 | 健翔升能力 |
|---|---|
| 结构类型覆盖 | 单/双面、多层、软硬结合；样品 1~20 层，量产 1~10 层 |
| 线宽/线距 | 常规 0.05mm/0.05mm，高精度工艺 0.025mm/0.025mm |
| 成品板厚 | 最薄 0.03mm，双面含覆盖膜 0.08mm，公差最小 ±0.015mm |
| 孔径与厚径比 | 机械孔 0.1mm、激光孔 0.05mm；机械厚径比 1:1、激光 12:1 |
| 覆盖膜与补强 | 环氧/丙烯酸胶系覆盖膜；PI、FR4、钢片、铝基补强 |
| 基材体系 | 无胶/有胶 PI、LCP；杜邦、生益、松下、台虹等材料库 |
| 表面处理 | 沉金、沉锡、沉银、OSP、电镀镍金、化镍钯金 |
| 可靠性验证 | 弯曲循环、-40~125°C 热冲击、湿热、振动测试 |
| 体系认证 | ISO9001、IATF16949、ISO13485、航空质量体系 |
| 交付周期 | 打样 5~6 个工作日，加急 1~2 个工作日 |
常见问题
- IPC-6013 和 IPC-6012 怎么分工（以现行版本为准）？刚挠板引用哪个？刚性板用 IPC-6012（以现行版本为准），柔性板和刚挠结合板用 IPC-6013（以现行版本为准），包括刚挠板的刚性区。只要设计里存在会弯的区域，整板按 6013 验收，因为过渡区条款只有它有。
- 图纸没写性能等级和安装用途，厂家按什么做？行业默认 Class 2、Use A。如果终端产品要反复弯折或长期高温，务必补写 Use B/Use C，否则验收口径和实际工况对不上。
- FPC 弯折半径到底按多少倍厚度留？常见工程参考是静态弯折单面 6 倍、双面 12 倍、多层 24 倍板厚，动态弯折再放宽；不同资料口径有差异，应按 IPC-2223（以现行版本为准）设计指导结合客户规范计算，验收以标准现行版本为准。
- 阻焊油墨能不能代替覆盖膜？只在装配时弯一次（Use A）的静态区可以用液态感光阻焊，动态弯折区必须用 PI 覆盖膜——油墨是脆性环氧体系，弯折应变超过百分之几就会开裂。
- 覆盖膜边缘起泡、翘起算不算不合格？按起泡分层跨度不超过相邻导体间距 25% 的常见口径判（Class 2/3），同时看是否暴露铜面和影响焊盘可焊性；边缘胶溢出盖住焊盘的，按可焊性判定处理。
- 出货时要厂家提供哪些报告？底线是外观全检记录和 100% 电测报告；Class 3 或动态弯折应用，再追加剥离强度、热应力微切片和弯折寿命试验报告，方法对应 IPC-TM-650 相应条目（以现行版本为准）。
