微带线和带状线分别是什么

高速PCB里所有"阻抗受控"的走线，本质上都是这两种结构或者它们的变形——选哪种结构决定了信号完整性、EMI、层叠设计的整套约束。

微带线（Microstrip）：走线位于PCB的外层（顶层或底层），走线一侧是空气（或阻焊层），另一侧是介质层（PP或芯板），介质层下面是完整的参考平面（地或电源）。标准状态下电场一部分分布在介质里、一部分分布在空气中，有效介电常数εeff介于介质和空气之间（典型FR4上一个微带线的εeff在2.5~3.3之间）。简化阻抗公式（适用于0.1

带状线（Stripline）：走线位于PCB的内层，被两个参考平面（两层地或一层地一层电源）夹在中间，介质把走线完全包裹起来。电场几乎完全封闭在介质里，有效介电常数εeff=εr（带状线没有空气那部分贡献）。对称带状线（走线在两层介质正中）是最常见的形式，简化阻抗公式（适用于W/(B−T)<0.35）：Z₀ ≈ (60/√εr)×ln[4B/(0.67π(T+0.8W))]，其中B是两层参考平面之间的总厚度。普通性能和BGA下方大量走线时都优先选带状线——屏蔽最好、阻抗最稳定。

一句话区分：微带线是"半敞开的信号传导"（快、灵活、易辐射），带状线是"完全封闭的信号传导"（稳、屏蔽、可控）。所有高速高密度的多层板都会在表层走微带线（连接器、按键、晶振等需要外接的信号），在内层走带状线（DDR、USB、PCIe、SerDes等需要严格阻抗控制的高速信号）。

7个核心指标对比

下表是工程实测对比，数据来自深圳健翔升高速板材产线2024-2025年的量产统计（不同厂商、不同叠层参数会有差异）。具体阻抗值、介质厚度、线宽线距、TDR测试误差参数应以适用版本的 IPC-2141、IPC-6012、IPC-TM-650 与客户规范及产品性能等级为准。

从对比表能看出两种结构的工程取舍：微带线赢在"快+灵活"（传播快、布线易），带状线赢在"稳+密+屏蔽"（阻抗稳、密度高、EMI低）。没有"哪个结构最好"——只有"哪个结构最适合你的信号速率、密度、EMI要求"。

不同信号场景该选哪个

阻抗控制选微带线还是带状线，核心不是参数表，是信号速率和EMI要求。下面按场景给出工程判断逻辑（数据来自深圳健翔升量产高速PCB项目经验）：

3.1 连接器、晶振、按键引线——选微带线

信号速率 ≤ 1Gbps，走线距离 ≤ 50mm，EMI要求低——典型应用是USB2.0连接器、晶振走线、按键扫描线、LED指示线、低速控制信号。这类场景的特征是"走线端到端、必须外接，对EMI不敏感"：微带线阻抗50Ω±10%足够，工艺简单、生产成本低。表层走线可以从IC直接走到连接器，无需过孔，反射小、调试容易。

3.2 DDR、PCIe、USB3.0、SERDES——选带状线

信号速率 1~10Gbps，走线距离 50~200mm，EMI要求中——这类场景必须用带状线：（1）DDR3/4/5的数据/地址/时钟线（差分100Ω±10%）必须走内层带状线，参考平面连续才能保证抖动和眼图裕量；（2）PCIe 3.0/4.0的TX/RX差分对（85Ω±10%）必须带状线；（3）USB3.0超速差分（90Ω±10%）必须带状线。如果走微带线，阻抗偏差大、回流路径不完整，EMI测试和信号完整性都会卡死。

3.3 射频、5G毫米波、雷达、高频模拟——必须带状线

信号频率 ≥ 10GHz，EMI要求极高（射频辐射法规严格，CE/FCC认证）——典型应用是5G毫米波AAU、77GHz汽车毫米波雷达、Wi-Fi 6/6E射频前端、卫星通信高频头。这类信号必须带状线+金属化墙孔阵列+完整的双层地平面：（1）带状线让RF能量完全封闭在介质内，减少辐射（CE/FCC认证前提）；（2）带状线阻抗稳定（±5%），保证插入损耗、回波损耗、VNA测试通过；（3）Rogers RO3003/RO4350B、PTFE等高频介质只有带状线结构才能发挥低损耗优势。微带线在10GHz以上损耗急剧上升，不可用。

3.4 BGA高密度扇出——优先带状线

BGA间距 ≤ 0.8mm、I/O数 ≥ 200、线宽 ≤ 4mil——BGA芯片（如FPGA、ASIC、AI加速卡）扇出区域表层走线空间不够，必须在内层用带状线做"逃逸布线"（escape routing）。带状线+微孔（盲孔/埋孔）配合可以把BGA的全部信号扇出到PCB其他区域，避开表层空间冲突。配合背钻（控制stub ≤ 0.15mm）和Via-in-Pad填平工艺，可以实现 0.4mm pitch BGA的全部扇出，22层背钻板是典型案例。

微带线和带状线混用的注意事项

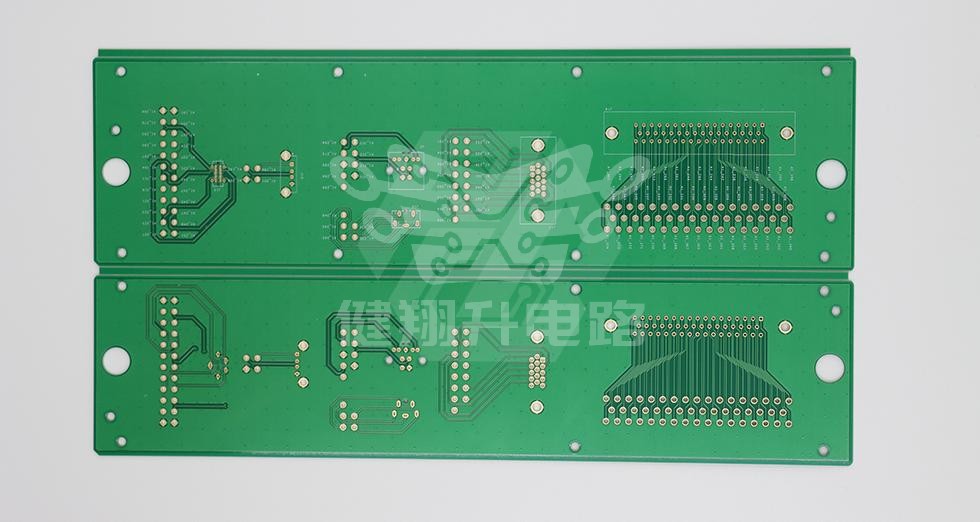

工程上大多数多层板都是"表层微带线+内层带状线"混用设计——表层走低速、易连接的信号，内层走高速严格阻抗的信号。下面三条是混用设计的核心注意事项：

1）叠层结构的镜像对称。混用设计时叠层必须"对称镜像"（从中心层向两侧对称），例如8层板典型叠层：L1（信号/微带线）→ L2（地）→ L3（信号/带状线）→ L4（地）→ L5（电源）→ L6（信号/带状线）→ L7（地）→ L8（信号/微带线）。对称叠层能防止板翘，也能保证每个信号层都有紧邻的参考平面。微带线下面的参考平面是L2，带状线上下分别是L2和L4（或L3和L5），回流路径清晰、阻抗连续。

2）过孔stub对带状线的致命影响。带状线走内层时，信号从内层穿透到外层需要过孔。如果过孔没有背钻，多余的stub（孔壁未连接的铜柱）会在高频时形成谐振，导致信号完整性急剧恶化。stub长度应控制在 0.15mm 以内（健翔升22层背钻板实测能力），背钻精度 ±0.05mm。微带线走表层，过孔stub短，影响小。

3）阻焊层对微带线的影响（带状线不受影响）。微带线因为走线在一侧是空气，需要涂阻焊层（绿油）保护焊接区域。阻焊层Dk值约3.5~4.0，会让微带线阻抗降低 2~3Ω（相当于3~8%偏差）。如果设计值50Ω没有考虑阻焊，生产后实测可能47~48Ω，信号完整性存隐患。带状线在介质内层，完全被介质包裹，不受阻焊影响——这是带状线阻抗更稳定的根本原因之一。生产时应在TDR样条上保留真实阻焊覆盖，让实测阻抗反映最终使用状态。

阻抗控制PCB制造的高频问题

Q1：怎么判断我的信号该走微带线还是带状线？看三个参数：（1）信号速率——1Gbps以下可微带线，1~10Gbps必须带状线，10GHz以上必须带状线；（2）EMI要求——FCC/CE认证严格的产品（5G、毫米波雷达、Wi-Fi 6/6E）必须带状线；（3）布线密度——BGA高密度扇出必须带状线。有一个不满足就该考虑带状线。

Q2：PCB厂家说阻抗控制±10%，是不是太宽了？±10%是行业基线，对大多数消费电子够用。但对5G毫米波、汽车ADAS雷达、400G光模块这些场景，公差需要做到±5~7%（健翔升阻抗CPK≥1.33的批量一致性能力）。公差越严成本越高，应该根据信号裕量选合适的公差——DDR3/4可以放宽，PCIe Gen4/5必须严格。

Q3：阻抗控制板打样需要提供什么文件？提供4项文件：（1）叠层结构（明确每层走什么信号、介质厚度、材料型号）；（2）阻抗要求表（每组阻抗线的目标值±公差、对应50Ω单端还是90Ω/100Ω差分）；（3）PCB设计文件（Gerber+IPC-356网表）；（4）阻抗测试样条位置示意图。板厂会基于Polar SI9000计算线宽线距，并在大批量生产时每板TDR测试样条。

Q4：微带线生产后阻抗偏低2~3Ω是正常现象吗？是正常现象。原因：（1）阻焊层Dk值3.5~4.0加入会让阻抗降低2~3Ω；（2）铜厚实际值比标称值高（电镀铜分布不均）；（3）蚀刻后线宽梯形化（顶宽底窄）。设计时应把这些"预补偿"进叠层设计——例如50Ω目标用47Ω设计补偿。生产样条应该保留阻焊覆盖，让TDR实测反映最终状态。健翔升默认阻抗样条都带阻焊，可直接关联成品参数。

Q5：高频板和高速板阻抗控制有什么不同？高频板（≥1GHz，射频/微波）用Rogers/PTFE等低损耗介质，阻抗控制精度要求±5~7%，关键设计是带状线+完整地平面+金属化屏蔽孔；高速板（数字信号，PCIe/DDR/USB）用Modified FR4、Mid Loss、Low Loss等中损耗介质，阻抗控制精度±7~10%，关键设计是带状线+对称叠层+背钻+微孔。两者侧重点不同：高频板拼损耗和EMI，高速板拼抖动和眼图。PCB厂家应同时具备两种叠层能力和材料库存。

Q6：怎么验证厂家阻抗控制能力？看四样：（1）阻抗测试样条——每板都带、保留阻焊、TDR实测；（2）材料库——是否有Rogers/PTFE/Mid Loss/Low Loss的真实库存（不是临时采购）；（3）阻抗计算报告——用Polar Si9000/Saturn PCB Toolkit计算，不是手填；（4）批量一致性数据——CPK≥1.33（健翔升能力）。要求提供最近3个月的同款板测试报告，看实际公差分布，比口头承诺更可靠。

总结

微带线和带状线是高速PCB阻抗控制的两个核心结构。微带线走表层、快、灵活、易辐射；带状线走内层、稳、密、屏蔽好。选结构的判断逻辑是"速率+EMI+密度"——10Gbps以下短距离可微带线，10Gbps以上必须带状线，射频/毫米波必须带状线+完整地，BGA高密度扇出必须带状线+背钻。PCB厂家的能力看四样：阻抗测试样条、材料库、计算工具、批量一致性数据。健翔升在阻抗控制高速板方向积累了完整的材料库（Mid Loss/Low Loss/Rogers/PTFE）、工艺能力（1.2mil线宽、最小激光钻孔0.075mm、TDR阻抗测试）和批量一致性（阻抗CPK≥1.33），可承接从消费电子到5G毫米波的全场景阻抗控制需求。
