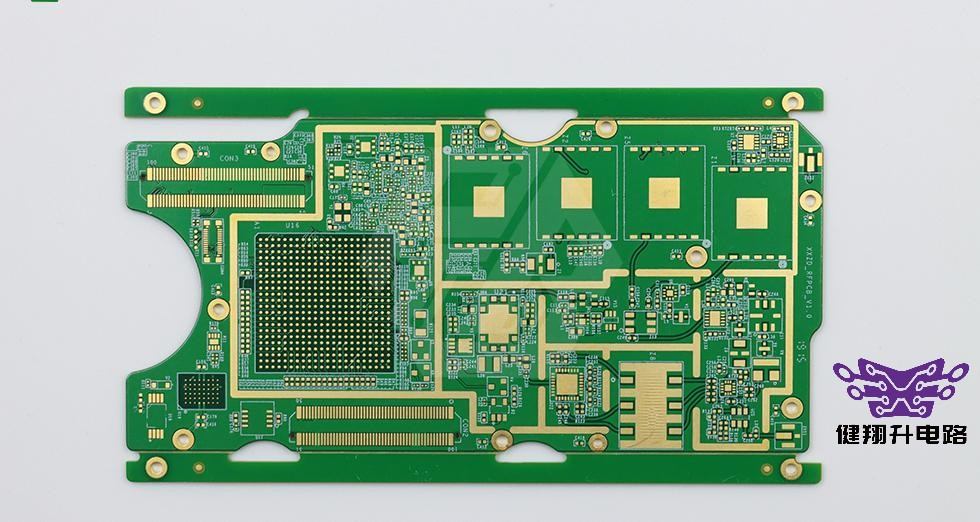

一、空洞与气泡：真空度和树脂流动性的双重门槛

翻车现象：X-Ray或金相切片检测到盘中孔内出现直径＞0.01mm的空洞，填充饱满度低于95%；回流焊后空洞进一步膨胀，引发BGA虚焊、CAF风险上升。

根因分析：空洞的形成集中在两个阶段。第一阶段是填充过程：高黏度树脂无法完全排出孔内驻留空气，形成初始气泡；第二阶段是固化过程：树脂内低分子挥发物（溶剂、固化副产物）受热逸出，若升温速率过快，挥发物通道被封闭，形成内部微孔。常规工艺下空洞率超过15%，而真空塞孔工艺通过将环境压力降至5kPa以下，可迫使气泡膨胀逸出，将空洞率压到2%以内。

解决方法：三个工艺窗口必须同时卡住：

• 真空度：真空灌封阶段压力≤5kPa，脱泡阶段可降至1kPa以下；多板叠放时必须使用透气垫片，防止底层孔内气体形成"闭式气囊"。
• 树脂黏度：工作黏度应控制在3000~5000cps（25℃），过高导致填充困难、过低易产生流挂；将树脂预热至40℃可将黏度降低约35%，配合65kPa填充压力能将深径比12:1微孔填充饱满度从82%提升至97%。
• 孔壁清洁度：沉铜和电镀后必须做等离子处理（Ar/N₂混合气体），将表面能提升至72mN/m以上，并通过水破试验验证（水膜连续覆盖≥30s无破裂）。棕化层粗糙度Ra应≥0.3μm、氧化膜厚度≥0.2μm，否则机械锚固不足、固化收缩时界面分离包裹空气。

二、表面凹陷：收缩率与研磨量的精度赛跑

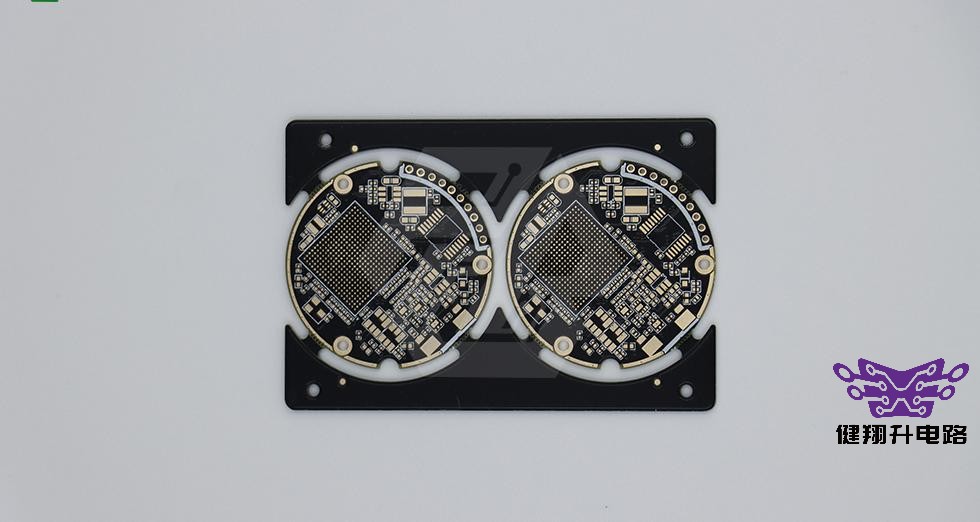

翻车现象：塞孔后板面凹陷深度＞5μm，BGA细间距（≤0.4mm pitch）焊盘贴装时锡膏量不足导致虚焊；或研磨过度导致孔口树脂脱落、孔环铜层暴露。

根因分析：凹陷本质是"填充量不足"+"研磨精度漂移"的双重问题。环氧树脂固化收缩率典型值3%~8%，如果塞孔时"刚刚填满"就收，固化收缩必然出现凹陷；同时钻石砂轮/陶瓷刷轮的研磨量控制窗口很窄——多磨5μm就露铜、少磨5μm就凹陷。

解决方法：从材料、工艺、检测三端同步控制：

• 材料端：选用低收缩率树脂（收缩率≤3%），添加20~30%无机填料（SiO₂/Al₂O₃）降低CTE并抑制收缩。
• 工艺端：填充时多留20~30μm研磨余量，别填得刚刚好就收；研磨采用钻石砂轮分段研磨（先粗磨后精磨），控制研磨量≤5μm/遍，平整度目标≤5μm。
• 检测端：研磨后用3D光学轮廓仪或激光测厚仪抽检板面起伏，BGA区域抽检比例≥10%；凹陷超5μm的板子必须返工。

三、树脂渗出焊盘：塞孔量与刮刀压力的匹配陷阱

翻车现象：塞孔后BGA焊盘上残留树脂薄膜（厚度＞3μm），阻焊前未清理干净，ENIG沉金后金层附着不良、焊接时金层脱落。

根因分析：树脂渗出是"塞孔量过多"+"刮刀压力不足"+"清理时机过晚"的三因素耦合。网板开口设计偏大（孔径比实际孔径大0.05mm以上），塞孔时树脂被挤到板面；刮刀压力不够导致板面树脂未刮净；如果等到树脂半固化（30分钟后）再清理，已经无法用酒精/异丙醇完全擦除。

解决方法：三步控制渗出：

• 网板设计：网板开口直径按孔径匹配（开口=孔径+0~0.02mm），厚度根据孔深选择（深径比≤1:1用0.2mm网板、深径比≥1:1用0.3mm网板）；开口过大会导致过量塞孔。
• 刮刀参数：刮刀压力根据树脂黏度调整（3000cps对应压力约0.3MPa、5000cps对应0.5MPa），刮刀硬度选80~90A聚氨酯；刮后立即用无尘布蘸异丙醇擦拭板面。
• 清理时机：塞孔后5分钟内完成板面清理（树脂未凝胶前），否则一旦预烘烤开始，渗出树脂将永久固化在焊盘上，必须返工铲板。

四、热应力分层与爆板：CTE失配和固化不足的累积放大

翻车现象：经过回流焊（峰值温度260℃）后盘中孔与孔壁分离，或孔壁铜层与树脂基材分层；车规产品经过-55℃↔125℃循环500次后开裂。

根因分析：分层是"CTE失配"+"界面结合力不足"+"固化不完全"的三重失效。普通环氧树脂的CTE（α1）约60~80ppm/℃，而FR4基材的CTE约14~17ppm/℃（X方向）、50~70ppm/℃（Y/Z方向）；260℃回流焊时树脂膨胀量远超基材，界面剪切应力足以让结合力薄弱的区域剥离。如果固化曲线不完整（升温过快、保温时间不足、降温速率过高），树脂交联度低、玻璃化温度Tg偏低，耐热性远达不到回流焊要求。

解决方法：材料选型+固化曲线+界面处理三管齐下：

• CTE匹配：选用低CTE改性环氧树脂（α1≤40ppm/℃）或氰酸酯树脂（α1≤30ppm/℃），Tg≥150℃；高Tg板材（如Tg 170℃的IT-180A）与高Tg树脂匹配更佳。
• 固化曲线：阶梯固化（80℃/30min → 120℃/30min → 150℃/60min），升温速率≤2℃/min，Tg附近设保温平台；绝对不能为了赶产能压缩固化时间。
• 界面处理：沉铜后必须做等离子去胶渣+棕化处理（Ra 0.3~0.8μm），电镀铜层厚度参考25μm以上，确保机械锚固+化学键合双重保障。

五、CAF失效与电气性能衰减：填充饱满度的隐性代价

翻车现象：板子在高温高湿环境（85℃/85%RH）下工作500~1000小时后，绝缘电阻下降2~3个数量级，孔间漏电流超过10μA，最终导致信号短路或断路。

根因分析：CAF（Conductive Anode Filament，导电阳极丝）失效是树脂塞孔的隐性代价——填充饱满度不足（＜98%）、树脂与孔壁存在间隙时，水分沿玻璃纤维-树脂界面渗入，在偏压作用下铜离子从阳极迁移到阴极，形成导电细丝。细密间距的盘中孔（pitch≤0.5mm）尤其敏感，1.0mm间距的孔间漏电起火电压参考值仅50V。

解决方法：从填充饱满度和材料体系两端同时管控：

• 填充饱满度：Class 3产品X-Ray检测填充率≥99%、关键区域≥99.5%；深径比≥1:1的盘中孔建议采用真空灌封+梯度加压工艺。
• 材料体系：选用高Tg（≥150℃）、低CTE（α1≤40ppm/℃）、低吸湿性（饱和吸水率≤0.5%）的塞孔树脂；板材优先选用匹配的高Tg基板。
• 测试验证：CAF测试参考IPC-TM-650方法，常见测试条件85℃/85%RH/100V DC下1000小时，判定标准以客户规范和适用版本的IPC标准为准。

填塞饱满度不是"看着填满了就行"，而是"X-Ray切片全孔≥99%才算合格"——这5个百分点的差距，就是产品用1年还是用5年的分水岭。

六、FAQ（5个）

Q1：树脂塞孔和电镀填孔有什么区别？

电镀填孔是用铜填充导通孔（适用于需要电气连接的盘中孔），树脂塞孔是用绝缘树脂填充（适用于不需要电气连接、仅需物理平整的盘中孔）。两者经常组合使用——先树脂塞孔再电镀盖帽（HDI的2阶、3阶叠孔）。具体选哪种取决于信号互联需求和叠层设计。

Q2：树脂塞孔饱满度95%和99%在实际使用中差别大吗？

差别很大。95%饱满度在常温常湿下可能短期不出问题，但到了85℃/85%RH环境，残余5%空隙会成为水分渗入的通道，500~1000小时后就可能出现CAF失效；99%饱满度X-Ray全检合格的产品，在同样环境下寿命可延长3~5倍。Class 3车规和军工航天产品要求≥99%，就是这个原因。具体饱满度要求应以适用版本的 IPC-6012 与客户规范为准。

Q3：填塞后板面有凹陷但客户没提，能不能直接出货？

不建议。凹陷＞5μm在BGA细间距贴装时会直接导致锡膏量不足、虚焊率上升。即使客户当时没提，过回流焊后大概率会暴露。建议整改后再出货——要么换低收缩率树脂、要么调整研磨量，整改成本远低于批量返工成本。

Q4：树脂塞孔后还能做沉金吗？

可以，但有前提。塞孔树脂必须完全固化（Tg≥150℃）、板面残留树脂必须清理干净（无渗出、无污染），否则沉金时镍层在树脂残留区域附着不牢，金层会起泡脱落。塞孔+沉金的工艺窗口：塞孔后100%清理板面→微蚀（去铜面氧化）→沉镍（厚度参考3~8μm）→沉金（厚度参考0.05~0.1μm）。具体镍金厚度应以适用版本的 IPC-4552 与客户规范为准。

Q5：怎么判断树脂塞孔的质量是工厂责任还是设计责任？

两个分界点：①如果客户图纸上明确标注了孔径、孔深、表面平整度要求（≤5μm），工厂按要求生产出现空洞/凹陷/分层——是工厂责任；②如果客户图纸未标注塞孔要求、孔径与孔深比超出行业通用工艺窗口（如孔径≤0.1mm、深径比≥1.5:1未做特殊说明）——属于设计责任。建议合同里写明塞孔饱满度（X-Ray全检≥99%）、平整度（≤5μm）、CAF测试要求（85/85条件下1000h），把双方责任划清。

七、总结

树脂塞孔的5类翻车问题，根因都不在"塞孔"这个动作本身，而在3个隐性链条：①工艺窗口的精度控制（真空度±2kPa、黏度±500cps、固化曲线±5℃）；②材料体系的基础性能（树脂CTE/Tg/收缩率、基材匹配性）；③检测验证的闭环深度（X-Ray全孔饱满度+金相切片界面+CAF长期可靠性）。这三件任意一件缺位，批量质量异常就埋下伏笔。

具体工艺参数（真空度、固化温度、塞孔饱满度、平整度、CAF测试条件）应以适用版本的 IPC-6012、IPC-A-600、IPC-SM-840、IPC-TM-650 文档、客户规范及产品性能等级为准。树脂塞孔做好了没人注意，做砸了BGA/CAF/分层全都会找上门。

对采购工程师来说，验收树脂塞孔PCB不能只看"塞了没塞"，要看三份报告：X-Ray全孔饱满度报告（≥99%）、金相切片界面报告（无空洞/分层）、CAF长期可靠性报告（85/85条件下1000h绝缘电阻无衰减）——三份报告同时通过，比合同里写"饱满度≥95%"管用得多。
