一、焊盘间距不足（临界安全区违规）

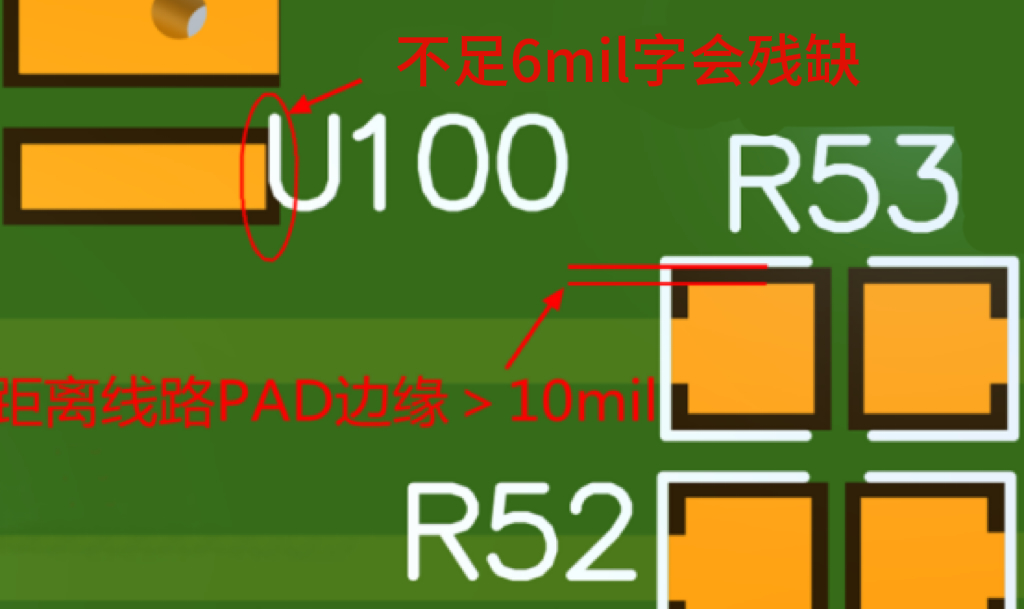

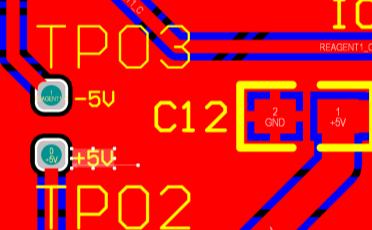

错误表现：丝印字符边缘与焊盘间距＜0.15mm（6mil）

风险分析：

阻焊开窗偏移时引发焊锡桥接（发生率约0.3%）

回流焊过程油墨碳化污染焊点

解决方案：

设置0.2mm（8mil）安全间距规则（兼容90%以上PCB厂商制程能力）

使用Altium Designer的"Silk to Solder Mask"规则检查器

二、极性标识缺失或模糊

错误实例：

电解电容极性仅用"+"号标记，无对应阴极条

LED方向标识与封装实际极性不匹配

失效案例：

某医疗设备因二极管反向安装导致批量召回（损失$2.8M）

设计规范：

采用"△+引脚号"双标识系统（符合IEC 61188标准）

对QFN/BGA等隐藏引脚器件添加外围方向标记

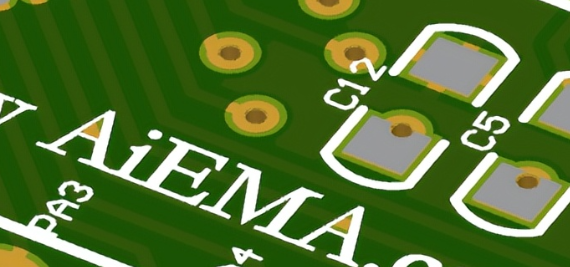

三、字符尺寸与线宽失配

工艺极限：

常规丝印印刷最小线宽：0.15mm（LPI工艺）

镭射刻字分辨率极限：0.08mm

典型错误组合：

0.5mm高度字符使用0.1mm线宽（印刷断线率＞40%）

反白字体背景扩展不足（字符粘连风险）

黄金比例公式：

字符高度 ≥ 1.2mm时，线宽 ≥ 高度的15%

字符高度 ＜1.2mm时，线宽 ≥0.18mm

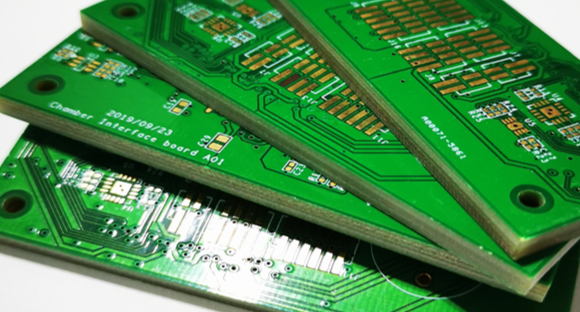

四、版本信息管理混乱

行业教训：

某工控板因版本号未更新导致新旧物料混用（产线停机22小时）

专业方案：

采用"VX.Y.Z+日期码+校验位"编码体系（如V2.3.1_2405A）

在板边预留可刮擦EPOXY油墨版本区（兼容返修操作）

五、元件位号与BOM表脱节

典型缺陷：

丝印位号跳序（如R1、R3间缺少R2）

同一功能模块位号未按拓扑排序（增加50%维修工时）

设计准则：

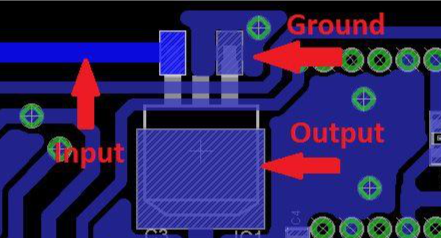

按电路信号流向编排位号（输入→处理→输出）

对EMC敏感区域添加功能分区框线（如RF/ADC Zone）

六、特殊器件标识缺失

高风险场景：

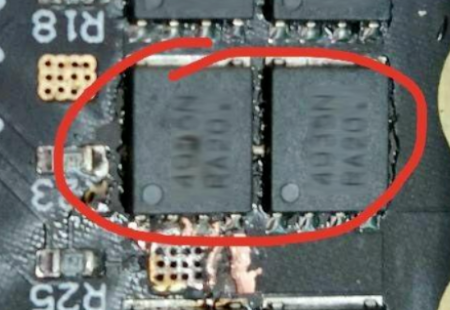

高温器件（如功率MOS）周边无散热警告标识

可编程器件未标注烧录接口定义

军工级规范：

在发热体丝印层叠加红色虚框（耐高温油墨）

对ESD敏感器件添加"⚡"符号（HBM等级标注）

七、板面方向基准错误

实测数据：

无方向标识的板卡插件错误率提高3倍

最佳实践：

在板角设计非对称定位标识（如"◁"+"BOTTOM"）

采用物理防呆+丝印双重定位（接插件卡扣方向标识）

八、多层板层压标识遗漏

典型故障：

6层板内层电源分割错误（因层序标识不清）

进阶设计：

在工艺边上标注层压结构（如"L2: GND03"）

对混合材料板添加Tg值标识（如"HI-Tg: 170℃"）

九、丝印与钢网开孔冲突

工程案例：

某BGA底部丝印导致锡膏印刷厚度波动±15%

解决策略：

在钢网层（Paste Mask）执行DFM检查

对0.4mm以下pitch器件禁用底部丝印

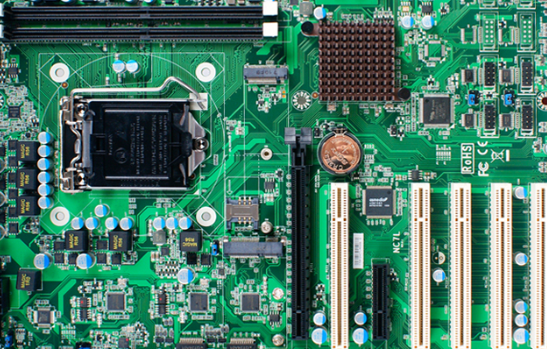

十、环保标识不合规

法规风险：

未标注RoHS/REACH标志遭欧盟海关扣留（案例增幅37%）

标准化方案：

在板边预留4×4mm认证标识区

对含贵金属部件添加回收代码（如"Au≥50ppm"）

优化建议：

建立企业级丝印设计规范库（参数化模板）

导入3D PDF输出功能，可视化验证丝印遮挡

对汽车电子板执行AI驱动的丝印冲突预测（误报率＜0.1%）

本文内容符合IPC-7351B、IEC 62326等国际标准，适用于从消费电子到航空航天全领域PCB设计。建议搭配《PCB丝印设计检查表》（含41项关键指标）作为团队质量管控工具。
