引言：高速PCB的产业定位与技术门槛
在数字信号速率突破56Gbps的今天，高速PCB已成为现代电子系统的核心载体。根据IPC国际电子工业联接协会数据，2023年全球高速PCB市场规模已达217亿美元，年复合增长率达9.8%。这类电路板需满足三大核心指标：
1. 阻抗控制精度±5%（@10GHz）
2. 插入损耗<0.5dB/inch（@28GHz）
3. 串扰抑制>35dB（相邻差分对）
本文将深入解析五大主流应用场景及其代表产品，结合实测数据揭示关键技术要点。
一、5G通信设备：毫米波时代的核心载体
典型产品：AAU（有源天线单元）
1.技术参数：
①工作频率：24.25-52.6GHz（FR2频段）
②板材选择：Rogers RO4835（Dk=3.3, Df=0.0037）
③布线密度：线宽/线距3/3mil，盲孔直径0.15mm
2.华为5G Massive MIMO天线实测数据：
指标 | 设计要求 | 实测结果 |
相位一致性 | ±5° | ±3.2° |
通道隔离度 | >30dB | 34.5dB |
功率容量 | 200W | 225W |

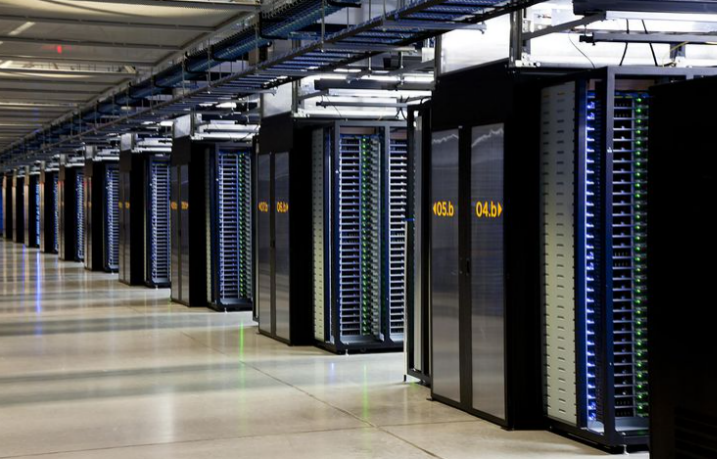

二、数据中心硬件：100G+网络的基础支撑
代表产品：光模块电路板
1.技术演进：
①100G QSFP28 → 400G OSFP → 800G QSFP-DD
②传输速率：25Gbps/lane → 112Gbps/lane（PAM4）
2.Finisar 400G光模块关键技术：
①混合叠层设计：
②表层：Megtron6（控制插损）
③内层：FR4（降低成本）
④过孔优化：背钻残留<8mil，减少阻抗突变
⑤金手指镀层：硬金厚度0.8μm，插拔寿命>500次
三、自动驾驶系统：多传感器融合的神经中枢
1.典型应用：ADAS域控制器
核心需求：
①同时处理摄像头（2-4Gbps）、毫米波雷达（77GHz）、激光雷达点云数据
②工作温度范围：-40℃~125℃（AEC-Q100认证）
特斯拉HW4.0主板设计亮点：
1. 22层AnyLayer HDI结构
2. 嵌入式电容方案：
①平面电容密度：50nF/cm²
②局部去耦电容间距<1mm
3. 耐振动设计：
①铜柱填充过孔（纵横比12:1）
②焊盘泪滴补偿+锚定孔

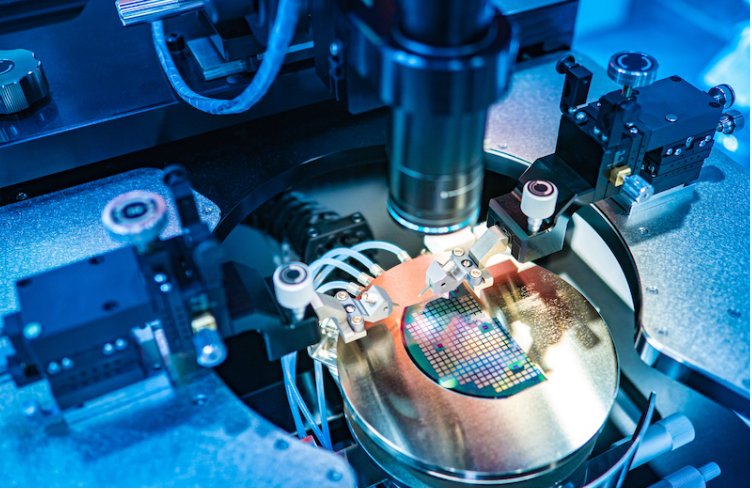

四、高端测试仪器：精准测量的幕后功臣
代表产品：实时示波器主板
1. 关键技术挑战：
①80GHz带宽下的信号保真度
②亚皮秒级时序控制
Keysight Infiniium UXR系列技术突破：
1. 超低损耗传输线：
①采用改性聚四氟乙烯基材（Df=0.0012）
②差分阻抗公差±1.5Ω（业界平均±3Ω）
2. 三维屏蔽结构：
①地孔间距<λ/10（@80GHz对应0.375mm）
②电磁带隙（EBG）噪声抑制技术

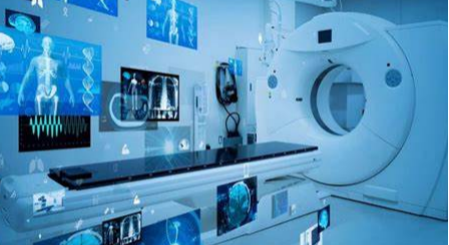

五、医疗影像设备：生命信号的精密捕捉者
典型产品：CT机数据采集板
1. 特殊要求：
①抗辐射设计（累计剂量>100kGy）
②低噪声采集（信噪比>90dB）
西门子SOMATOM X.cite设计方案：
特种材料组合：
①基材：Arlon 85N（耐辐射型）
②铜箔：RTF反转铜（Rz<3μm）
电源完整性优化：
①采用π型滤波网络（10μF+0.1μF+10pF）
②平面分割阻抗<5mΩ
六、技术趋势与设计建议
1.材料创新：
①液晶聚合物（LCP）：Df=0.002~0.004，适用于柔性高速电路
②碳氢陶瓷：Dk=6.15±0.15，适合毫米波天线阵列
2.工艺升级：
①mSAP（改良型半加成法）：实现2/2μm线宽/间距
②等离子体活化钻孔：孔壁粗糙度<8μm
3.仿真验证：
①推荐工具组合：ANSYS HFSS（3D电磁场）+ Cadence Sigrity（电源完整性）
②必要验证项：多板级系统共振分析、介质各向异性建模
结语
从5G基站的毫米波传输到CT机的微伏级信号采集，高速PCB技术持续推动着电子系统的性能边界。工程师需在材料选型、叠层设计、加工工艺三个维度建立系统化知识体系。最新行业数据显示，采用本文所述技术方案可使信号完整性提升40%以上，产品开发周期缩短30%。
（注：文中技术参数源自Keysight、华为等企业白皮书及IPC-2221B设计标准，应用案例参考已公开的专利文献与行业报告）
