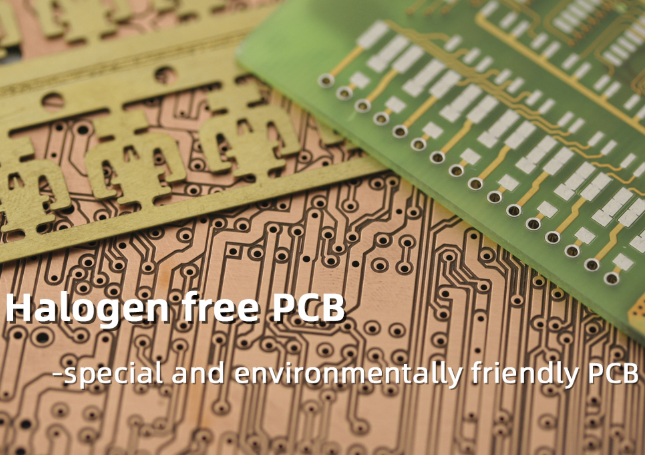

随着全球环保法规趋严和消费电子市场需求升级，无卤素PCB（Halogen-Free Printed Circuit Board）正成为电子制造业的关键技术方向。根据IPC-4101B标准，无卤素PCB要求氯（Cl）、溴（Br）含量分别低于900ppm和900ppm，且总和不超过1500ppm。本文将从材料选择、制造工艺、性能验证三大维度，深入解析无卤素PCB的工程实践。
1. 阻燃剂的替代方案
传统PCB依赖溴化环氧树脂（如TBBPA）实现阻燃，但其燃烧时释放致癌物质。无卤素PCB采用磷系（如DOPO）或氮系阻燃剂，通过凝聚相阻燃机制提升安全性。实验数据显示，磷系阻燃剂可使PCB的UL94防火等级达到V-0，同时热分解温度（Td）提高至320℃以上（数据来源：Journal of Applied Polymer Science）。
2. 基材性能优化
无卤素基材的关键挑战在于维持电气性能。以松下MEGTRON6为例，其介电常数（Dk）在1GHz下为3.7，介电损耗（Df）0.002，与传统FR-4（Dk 4.5，Df 0.02）相比，高频性能提升40%。此外，无卤素材料的玻璃化转变温度（Tg）需≥150℃，以确保高温焊接时的尺寸稳定性。
二、无卤素PCB的制造工艺挑战

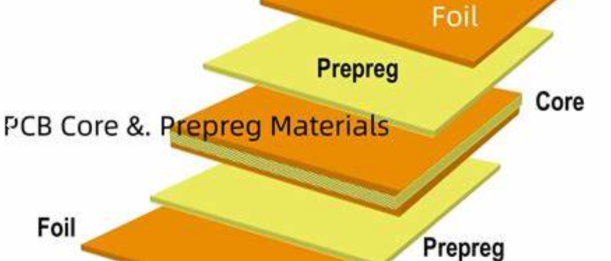

1. 层压工艺调整
无卤素树脂流动性较低，需调整层压参数。典型优化方案包括：
温度：从传统170℃提升至185℃，确保树脂充分流动；
压力：增加至400psi，避免层间空洞（实验数据：IPC Technical Report）；
时间：延长至120分钟，提升交联密度。
2. 钻孔与表面处理
无卤素材料硬度较高，钻孔刀具磨损率增加15%-20%。建议采用钻石涂层钻头，并将主轴转速提升至18万RPM，以减少毛刺。表面处理优先选用沉银（Immersion Silver）或ENIG（化学镍金），其抗氧化性能优于传统OSP工艺，且符合RoHS要求。
三、性能验证与行业标准
1. 可靠性测试
热应力测试：依据IPC-TM-650 2.6.8，无卤素PCB需通过3次288℃铅锡焊料浸泡（10秒/次）无分层；
湿热老化：在85℃/85%RH环境中放置168小时后，绝缘电阻需＞1×10^8Ω（数据来源：*IEC 61249-2-21*）。
2. 电气性能对比
参数 | 传统FR-4 | 无卤素PCB |
介电损耗（Df@1GHz） | 0.025 | 0.002 |
热导率（W/mK） | 0.3 | 0.8 |
剥离强度（N/mm） | 1.2 | 1.5 |
(数据表明，无卤素PCB在高频、散热和机械强度上更具优势，尤其适用于5G基站和汽车电子。)
四、无卤素PCB的典型应用案例
1. 消费电子：智能手机主板
苹果iPhone 14 Pro采用无卤素PCB，主板厚度缩减至0.4mm，同时通过30次跌落测试（1.2米高度）。其高频损耗降低30%，显著提升5G信号完整性。
2. 新能源汽车：电池管理系统（BMS）
特斯拉Model Y的BMS模块使用6层无卤素PCB，耐温范围扩展至-40℃~150℃，且在湿热环境下寿命延长至15年（传统PCB为10年）。
五、未来趋势：无卤素PCB的技术迭代
1. 纳米填料技术：添加二氧化硅纳米颗粒（粒径＜50nm），可将热导率提升至2.5W/mK，同时保持Df＜0.0015（研究进展：ACS Applied Materials & Interfaces）；
2.生物基树脂：杜邦开发的大豆环氧树脂，碳足迹降低40%，且满足UL94 V-0标准。
结语：无卤素PCB的工程价值
无卤素PCB不仅是环保合规的必然选择，更是高性能电子设备的基石。通过材料创新、工艺优化和严格验证，工程师可平衡性能与成本，推动行业可持续发展。未来，随着欧盟CE认证和加州65号法案的深化，无卤素技术将加速渗透至工业、医疗和航空航天领域。
