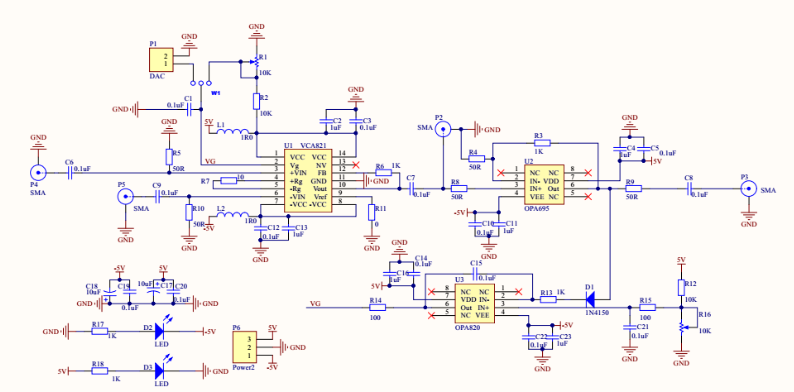

一、PCBA设计的核心价值与行业现状
PCBA（Printed Circuit Board Assembly）设计是电子产品研发的核心环节，直接影响产品性能、可靠性和生产成本。根据IPC-2221B标准，合理的PCBA设计可使产品良率提升30%以上，同时降低15%-25%的后期维护成本。全球电子制造服务（EMS）市场规模在2023年已达到5870亿美元，其中PCBA设计质量直接影响企业65%以上的客户满意度。
1. 材料选型与层叠架构
基材选择：FR-4（Tg≥170℃）适用于多数消费电子，高频场景建议采用Rogers RO4350B（εr=3.48）
层叠设计：6层板典型结构（Top-GND-Signal-Power-Signal-Bottom）满足80%的中高速电路需求
铜厚选择：外层1oz（35μm）/内层0.5oz（17.5μm）为性价比最优解
2. 信号完整性设计
阻抗控制：差分线阻抗误差需控制在±10%以内（参考IPC-2141A）
等长布线：DDR4布线长度偏差需≤50mil（1.27mm）
过孔设计：8层板建议采用0.2mm/0.45mm（孔径/焊盘）激光微孔
3. 热管理方案
散热铜区：功率器件需配置≥4cm²/W的散热面积
导热材料：导热硅胶（3.5W/m·K）与相变材料（5.2W/m·K）的复合使用
温度监控：设置3级温度预警（60℃/85℃/105℃）
二、典型设计误区与解决方案
问题类型 | 发生概率 | 解决方案 |
焊盘设计不当 | 38.7% | 按IPC-7351标准优化焊盘尺寸 |
热应力集中 | 25.4% | 采用泪滴焊盘+应力释放槽 |
EMI超标 | 19.2% | 增加GND过孔（密度≥4个/cm²） |
器件冲突 | 16.7% | 建立3D元件库进行干涉检查 |
（数据来源：2023年国际电子故障分析会议）
三、先进设计工具与工程实践
1.DFM检查系统：Valor NPI软件可自动检测98%以上的工艺隐患
2.仿真验证平台：HFSS+HyperLynx联合仿真误差＜5%
3.原型验证流程：建议执行3轮设计迭代（原理图验证→预生产验证→量产验证）
四、行业发展趋势预测
1.高密度互联：mSAP工艺实现20μm线宽/间距
2.埋入式元件：无源器件嵌入技术节省40%板面空间
3.智能化设计：AI驱动的AutoRouter算法效率提升300%
结语
优秀的PCBA设计需要平衡电气性能、可制造性和成本控制三要素。通过采用标准化设计流程（参照IPC-2221系列规范）、实施严格的设计评审制度（建议≥3级签核），结合最新的EDA工具链，可使产品开发周期缩短40%以上。随着5G和AIoT技术的普及，PCBA设计正在从传统电路布局向系统级协同设计演进，这对工程师提出了更高要求——既需要扎实的电路基础知识，又要掌握跨领域的协同设计能力。
