PCB拼板与单片交货全攻略：从选型设计到分板无忧
在PCB采购与制造过程中，一个看似简单的选择——是直接做单片板，还是拼成一大块交货——往往牵一发而动全身，直接影响产品成本、生产效率乃至最终可靠性。作为健翔升科技的技术团队，我们经常接到客户咨询：“我的板子很小，拼板会不会更划算？”“拼板设计要注意什么才能避免分板时损坏元件？”
健翔升科技技术团队将梳理PCB交付方式的选择逻辑、拼板设计的核心技术要点，以及PCB Assembly后分板的避坑指南，帮助您在项目中做出最优决策，实现从PCB设计到量产的无缝衔接。
一、拼板交货 vs 单片交货：如何选择？
1. 什么是单片交货？什么是拼版交货
• 单片交货(Pcs/unit)：PCB厂最终交付的是已分割好的独立单片，客户可直接用于焊接或装配。
• 拼板交货(Set/Array)：多个单元板组合成一块大板制造并交付，客户在SMT贴片后自行分板。
无论哪种交货方式，PCB厂在生产时为了提高设备利用率，通常都会将多个单元拼成生产大板（PCB工厂称之为Panel或Pnl）进行制造。区别仅在于最后成型工序是将其切割成单片交货(Pcs/unit)，还是保持拼板交货(Set/Array)。
2. 拼版交货和单片交货的区别
维度 | 拼板交货 | 单片交货 |
SMT贴装效率 | 极高：整板贴装，一次过炉完成多个产品，设备利用率高 | 较低：小尺寸板需制作治具或二次拼贴，增加工序与成本 |
综合成本 | 低：省去治具费用，贴装效率高，批量生产优势明显 | 高：单片单价虽低，但后端贴装的人工及治具费用显著增加 |
机械强度 | 弱（分板后）：分板应力可能损伤BGA等敏感器件 | 强：无分板过程，结构完整，抗振动能力更优 |
设计复杂度 | 较高：需设计V-CUT、邮票孔、工艺边、Mark点等 | 较低：只需关注单板本身，开发周期快 |
适用场景 | 消费电子、物联网模块、小尺寸板、中大批量SMT贴装项目 | 样板验证、厚板（难分板）、异形板、高可靠性产品 |
3. 拼版交货VS单片交货，哪种更省钱？
很多客户直观认为单片便宜，因为按面积算钱时，单片可能没有“浪费”的工艺边。但PCB的成本需要核算总成本：PCB制造成本 + SMT贴装成本 + 分板人工成本。
拼板虽然在PCB制造环节多了一点工艺边面积，但能节省数十倍的后端贴装费用。例如，一个1cm×1cm的微型板，若做单片，贴片厂可能按最小开机费或收取高额治具费；而做成拼板，则按正常点数收费，综合成本降低30%以上。
4. 健翔升科技关于交货方式的规范
• 数量大于20片PCB单片尺寸小于100*100mmm需要做贴片生产的样品和小批量尽可能拼板，拼板生产是单板效率的N倍，2拼是1拼的2倍效率，每增加一个拼板效率都依次提升;
• 如平行两边有元件距离板边小于5mm，则需要5mm以上工艺边;
• 拼板尺寸最大不要超过长:460mm*宽:320mm，具体拼板数量可根据PCB板厂材料使用率
• PCB单片贴片点数大于200点或PCB尺寸大于150*150mm可不拼;
• 拼版需要放置拼版基准点，单元基准点，要有标准的Mark点贴片机才能校正贴片精度;
二、拼板设计三大连接方式
如果决定采用拼板，设计环节的细节管理相当重要。以下是三种主流拼板方式的设计要点，结合健翔升科技工程实操经验，帮您规避设计误区。
1. V-CUT拼板：适合规则矩形板
V-CUT效率最高，分板边缘整齐，操作便捷，是规则矩形PCB的首选，但只适用于形状规则的板子，不适用于异形板或板边有精密元件的产品。

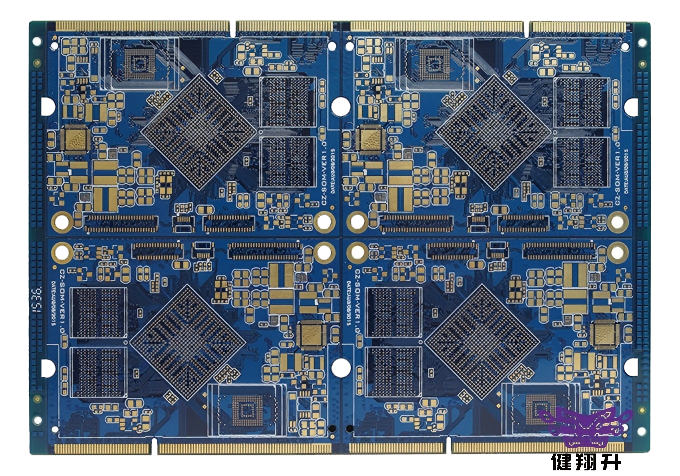

▲V-CUT拼版PCB
关于V-CUT拼版的规范：
• 安全距离：V割中心线距导线/焊盘/铜皮 ≥ 0.4mm，避免分板应力导致线路损伤、焊盘开裂。
• 板厚限制：适用于板厚 ≤ 3.5mm；超薄板（<0.6mm）需考虑复合设计，防止内层开裂。
• 禁布区：沿V割线两侧各保留 ≥ 1mm 禁布区，防止自动分板时撞坏元件，尤其避开BGA等敏感器件。
• 细窄连接位：若连接位宽度 < 2mm，建议拉开1.6-2mm间隙，改用锣边加工，避免分板时断裂。
• 切割深度：控制在板厚的1/3-1/2，确保分板时能轻松掰开且无毛刺，同时避免切割过深导致生产过程中脱落。
2. 邮票孔拼板：异形板的首选
邮票孔适合圆形、多边形等不规则板形，灵活性高，能有效减少分板应力对板边精密元件的损伤，但设计参数需精准，否则易出现掉块、毛刺等问题。

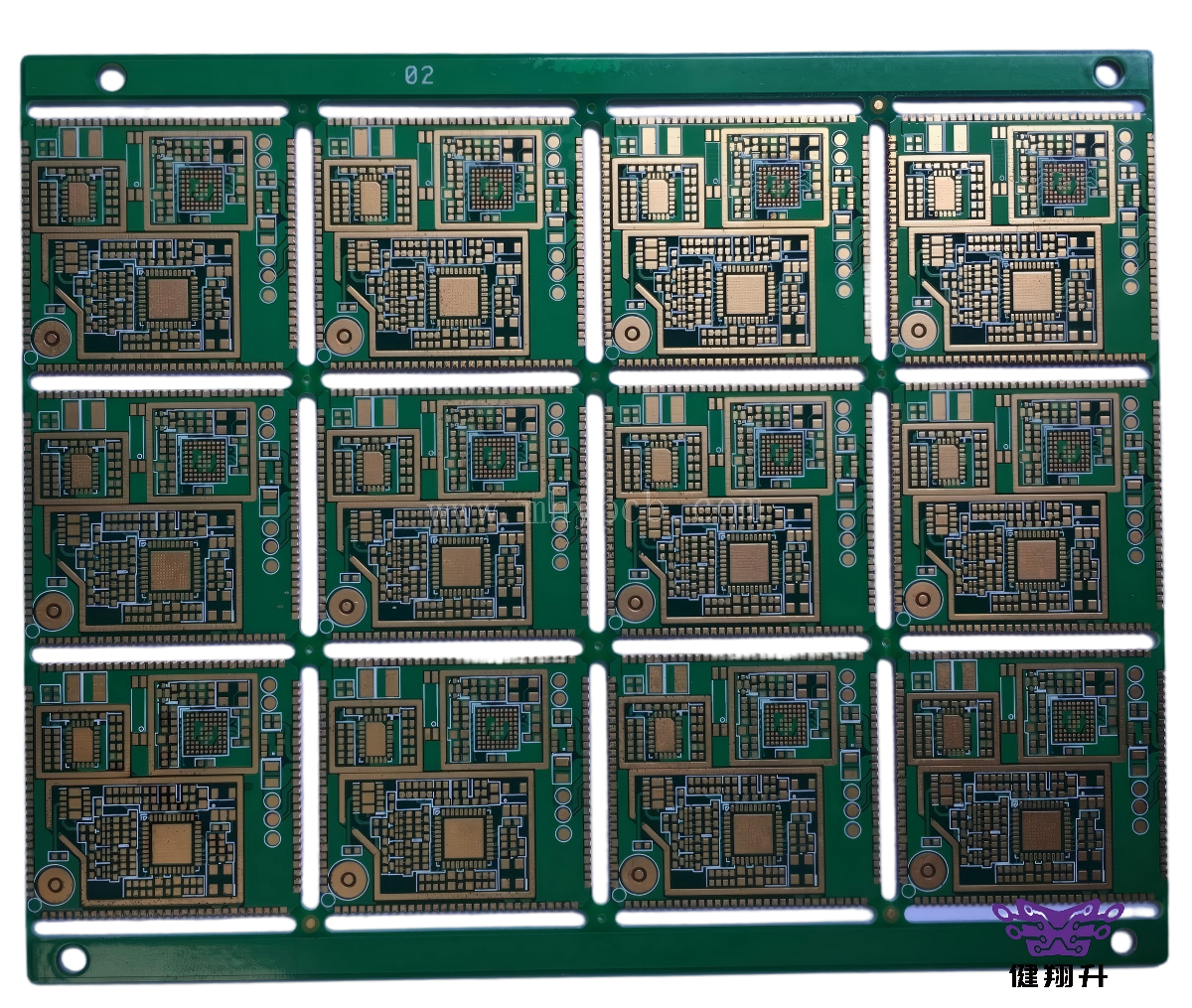

▲邮票孔拼板
标准参数：
• 孔径与孔数：建议每组5-8个直径0.5mm的孔（非金属化孔）。少于5孔强度不足，易在生产或分板时断裂。
• 孔间距：孔边到孔边距离0.35-0.4mm，最小 ≥ 0.3mm。板子越薄，间距应适当加大，增强连接强度。
• 组数要求：宽度30mm以内至少2组对称放置；每隔50-60mm增加一组，确保受力均匀，避免分板时变形。
• 位置避让：邮票孔应加在板框中心线或伸入板内约1/3处，避开板边过孔、线路、安装孔及突出元件，孔边距离板边至少0.5mm。
• 关键警告：邮票孔与内层高速信号线间距 ≥ 0.35mm（推荐0.4mm），防止分板毛刺刺穿绝缘层导致短路，尤其适用于高频、高速PCB。
3. 空心连接条（桥连）：半孔板的唯一选择
对于四周有半孔设计的模块板（如蓝牙模块），V-CUT和邮票孔均不适用，只能用空心连接条（桥连），但需注意应力集中问题。

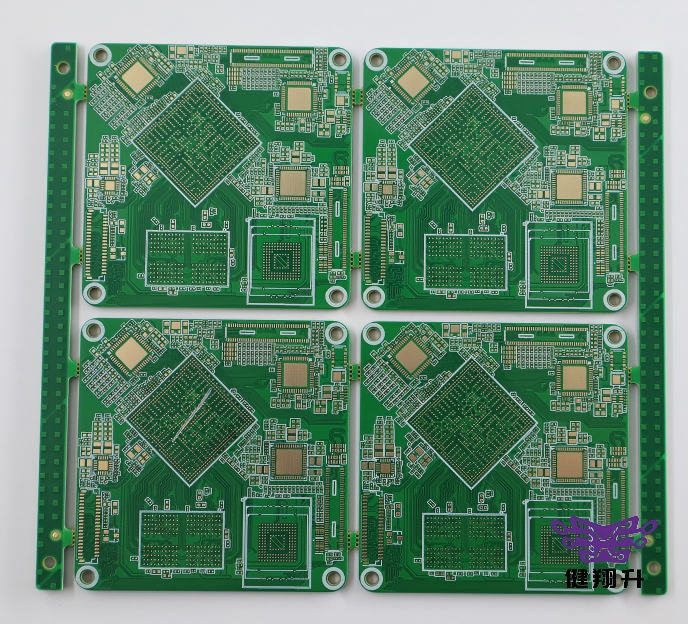

▲PCB连接桥拼板
设计要点：
• 连接条宽度通常 < 2mm，长度适中，确保分板时能轻松剪断，同时保证生产过程中不会脱落。
• 分板后会在板边留下凸点，但比邮票孔毛刺易处理，分板后可通过砂纸轻轻打磨去除。
• 注意：桥连点应力集中，敏感器件附近慎用，避免分板时应力传递导致元件脱落、焊盘开裂。
补充提示：尽量避免使用普通桥连（直接用细铜条连接），这种方式分板时易产生铜条残留、线路断裂等问题，尤其不适合高频、高速PCB。
三、工艺边与辅助要素：不可忽视的细节
无论采用何种拼板方式，工艺边、定位孔、光学点等辅助要素至关重要，直接影响SMT贴片精度和生产效率，也是很多客户容易忽略的设计误区。

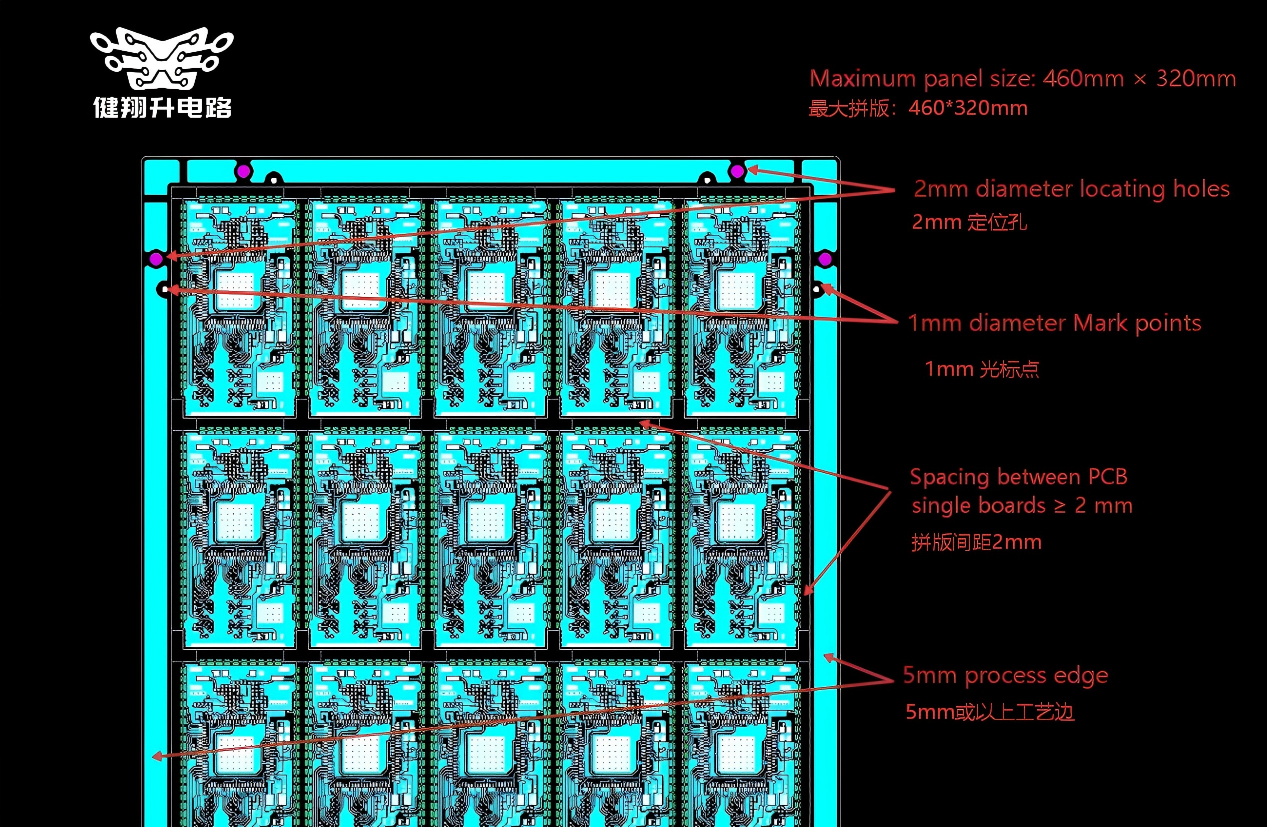

• 工艺边宽度：建议对称两边或四边增加5mm工艺边（最小≥3mm），用于SMT产线传送和定位。若板边元件距板边<3mm，必须加工艺边，避免贴片机夹持时损伤元件。
• 定位孔：工艺边上至少4个直径2mm的定位孔，其中一个错开5mm以防反装，确保SMT贴片时定位精准，避免贴片偏差。
• 光学点（Mark点）：工艺边上需有直径1mm的光学点供贴片机视觉定位。每个小板旁可增加坏板光学点，便于识别报废单元，提升生产效率。
• 拼板尺寸控制：建议拼板后单边尺寸控制在150×200mm左右，过大易翘曲变形，影响贴片精度和分板质量；同时需匹配PCB工厂的生产板幅（常见标准板幅为500×600mm、450×600mm）和SMT贴片机轨道宽度（通常为50-400mm）。
• 拼版间隙：V-Cut连接的间距通常 ≥ 0.35mm - 0.4mm，但需保证分板后无毛刺、无残留；邮票孔连接的间距需≥2mm，方便铣刀操作。
• 工艺参数统一：若拼版中包含不同型号、不同厚度的PCB，需确保所有单板的工艺参数（如板厚、铜厚、阻焊层、孔径）保持一致，避免因工艺差异导致生产良率下降。
四、分板工艺：如何温柔地“分手”
PCB拼板贴片后，分板环节决定产品最终可靠性。不同分板方式各有优劣，需结合板型、批量、元件精度选择，健翔升科技结合PCBA一站式服务经验，为您详细梳理：

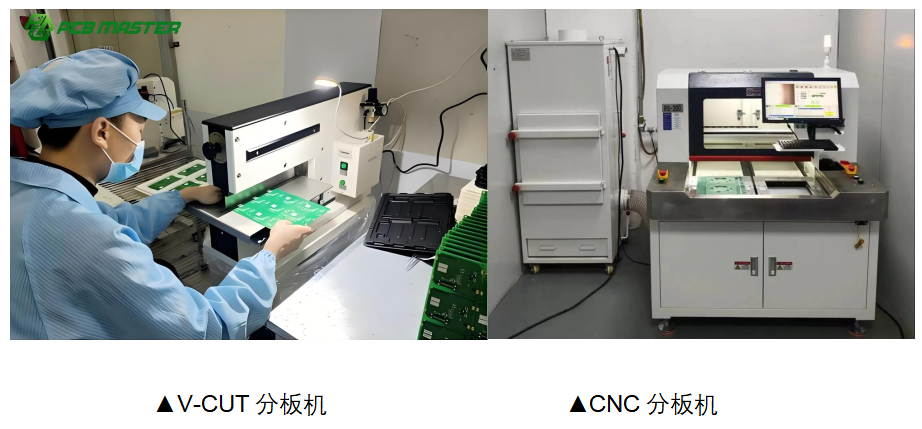

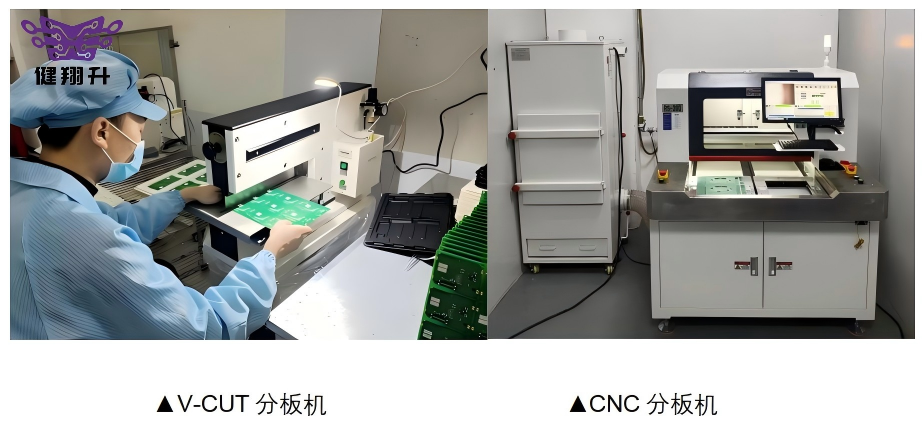

分板方式 | 适用场景 | 优缺点 |
手折法 | 小批量、原型验证 | 优点：简单、成本低；缺点：应力不可控，易损伤元件、导致PCB开裂，不适合精密板 |
V-CUT分板机 | 规则矩形板中大批量 | 优点：效率高、分板边缘整齐；缺点：需定期研磨刀片，控制速度防爆边，不适用于异形板 |
铣刀分板机 | 邮票孔拼板、异形板、板边有精密元件 | 优点：高精度、应力极小，适合BGA等敏感器件；缺点：产能较低，成本略高 |
激光切割 | 极精密设计、柔性板、零应力要求 | 优点：无接触、零应力，无毛刺；缺点：设备贵、效率低于机械切割，批量生产性价比低 |
分板常见问题+解决方案
很多客户反馈分板后会出现PCB开裂、元件脱落、板边毛刺等问题，其实这些问题都可通过规范操作规避，结合健翔升实操经验，总结如下：
问题1：分板后PCB板边有毛刺、掉块
常见原因：拼版间隙过小、V-Cut深度不足、分板方式不当（如硬掰异形板）、板材本身脆性较大（如FR-4厚板）。
解决方案：拼版时预留足够间隙，V-Cut深度控制在板厚的1/3-1/2；异形板、厚板（板厚≥2.0mm）不建议手动硬掰，采用铣刀分板机，分板后用砂纸打磨；优先选择韧性较好的板材，陶瓷基板等脆性材质需采用邮票孔+铣切分板。
问题2：分板后元件脱落、焊盘开裂
常见原因：分板时用力过猛、应力集中，元件布局靠近连接位，焊锡未完全固化就进行分板。
解决方案：分板时动作轻柔，借助分板设备分散应力；拼版设计时元件远离连接位，焊盘与连接位距离≥1mm；SMT贴片后，确保焊锡完全固化（回流焊冷却至室温）再分板。
问题3：分板后PCB变形、翘曲
常见原因：分板时受力不均，拼版尺寸过大、板材厚度不均，分板后未进行平整处理。
解决方案：分板时均匀用力，采用“分段分板”方式；拼版尺寸不宜过大，大批量订单可拆分多个小拼版；分板后将PCB放在平整工作台，覆盖钢板静置1-2小时，缓解应力、矫正变形。
若客户无分板设备或担心分板风险，健翔升科技可提供“拼版生产+分板交货”的增值服务，采用专用设备分板，确保PCB无损伤、无毛刺，直接适配后续组装，实现“开箱即用”的拼版交付体验。
拼板/单片交货的常见误区，避开就是省钱
结合多年客户服务经验，我们发现很多客户在选择交货方式和处理后续工序时，容易陷入一些误区，进而导致成本增加、交期延误，重点规避以下3点：
• 误区1：“拼版越多越省钱”—— 拼版数量需结合板型和设备合理规划，盲目多拼会导致大板超规、贴片定位困难，反而增加成本和返工率。
• 误区2：“单片交货一定更省心”—— 小尺寸单片（＜50×50mm）无法正常上SMT线，需额外定制载具，反而增加贴片成本和时间，不如拼版交货高效。
• 误区3：“分板随便掰就行”—— 分板操作不规范，会导致PCB损伤、元件脱落，后续返工成本远高于分板本身的时间成本，建议规范操作或委托工厂分板。
五、健翔升科技的服务承诺
拼板设计是技术活，更是经验活。健翔升科技深耕PCB行业多年，拥有经验丰富的工程团队，为您提供全流程一站式支持，助力您规避风险、降本增效：
• 免费拼板设计评审：帮助优化拼板尺寸、连接方式、工艺边、定位孔等设计细节，提前规避潜在风险，确保拼板方案适配SMT生产。
• 一站式制造服务：从PCB生产到SMT贴装、分板检测，全程把控品质，确保拼板质量与精度，实现从设计到量产的无缝衔接。
• 专业技术支持：无论您处于设计阶段还是量产阶段，随时为您解答拼板设计、分板操作、交货选型等疑问，提供一对一定制化方案。
• 增值分板服务：为无分板设备或担心分板风险的客户，提供拼版分板+检测服务，确保交付的PCB无损伤、无毛刺，直接投入使用。
