对于高质量的制造而言，一块完全平整的PCB至关重要，然而翘曲仍然是业内最常见、最具破坏性的问题之一。无论是轻微变形还是严重扭曲，PCB翘曲都会影响从焊接到组装的各个环节，危及产品的功能性和可靠性。了解翘曲产生的原因及如何预防，对于任何电子设备制造商而言都至关重要。让我们深入探究PCB翘曲的根本原因，并探讨在问题影响您的产品之前有效应对这一挑战的策略。

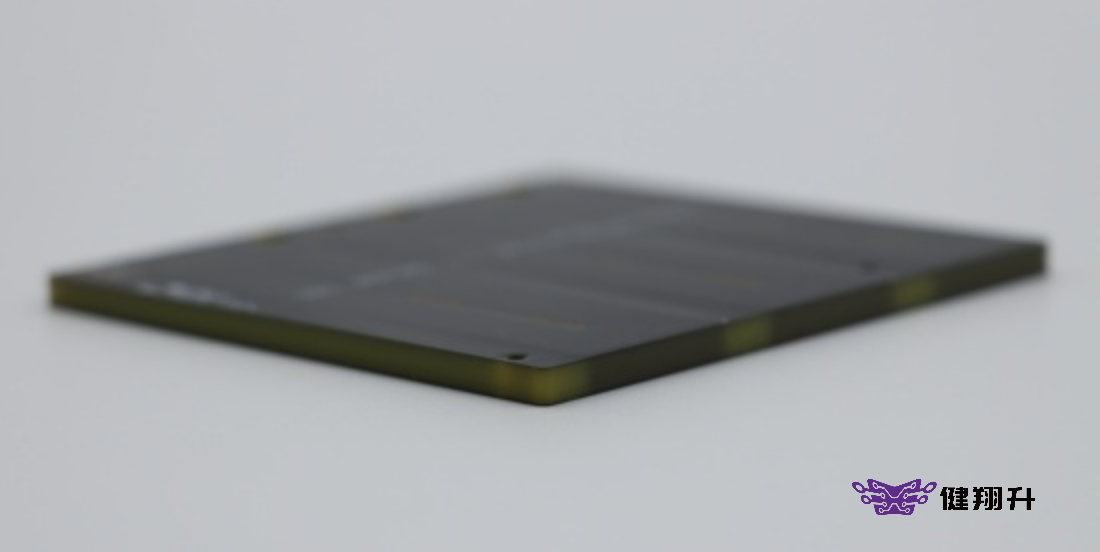

什么是PCB翘曲？

PCB翘曲是指印刷电路板（PCB） 发生变形的现象，即当PCB不再保持平整状态，偏离其原始设计规格时便会出现这种现象。这种弯曲或扭曲可能在PCB从制造环境（如压合或冷却过程）中取出后发生。PCB翘曲可能导致组装和焊接过程中出现严重问题，进而影响最终产品的整体功能。这种变形通常是由PCB各层之间应力失衡引起的，从而导致不均匀的收缩或膨胀。

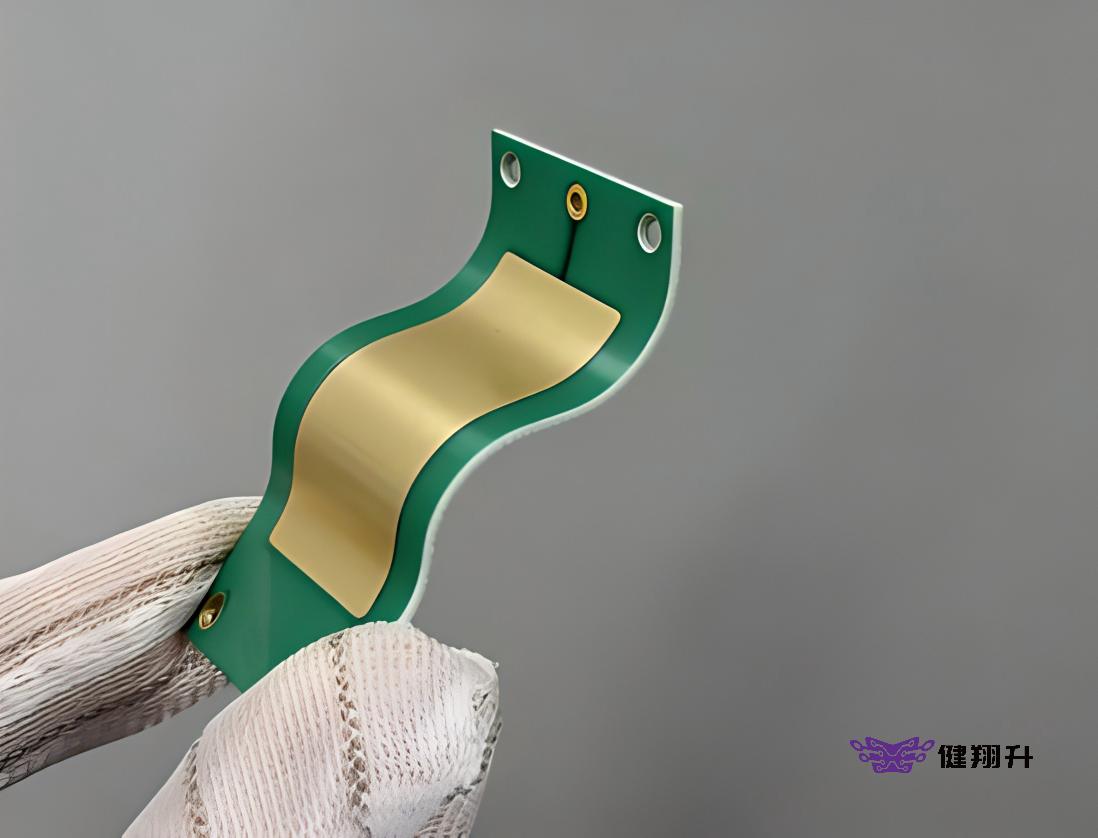

简单来说，PCB翘曲是指电路板发生了本不该有的弯曲或扭曲，这会使在组装或焊接过程中难以操作。翘曲可能导致元器件错位，并造成焊接连接不良，最终可能引发产品故障。

PCB翘曲主要有两种类型：

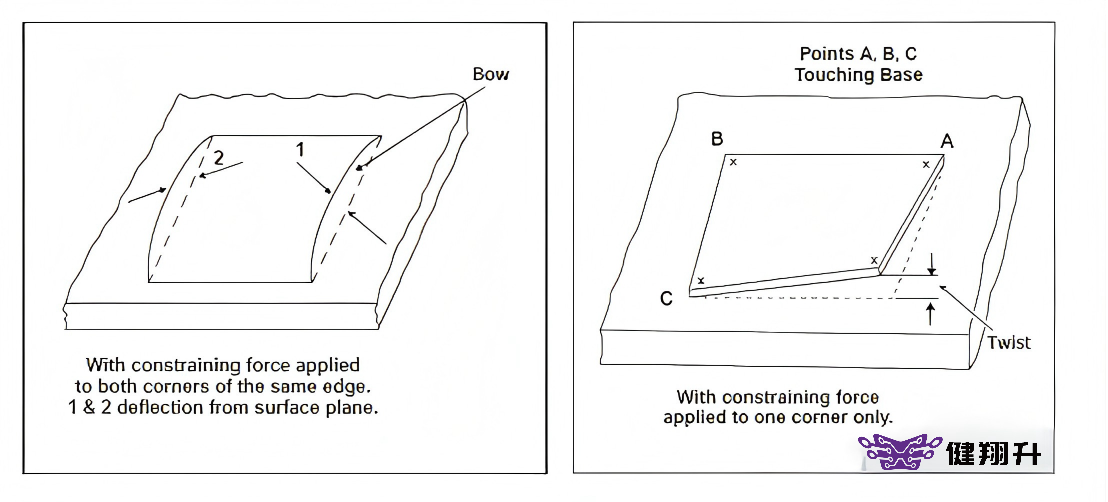

l 弯曲（凹形或凸形）：这种类型的翘曲会使PCB呈现出碗状或拱形的弧度。PCB的四个角保持在同一平面上，而中间部分则会向上或向下弯曲。这是PCB翘曲中最常见的一种类型。例如，如果你想象一个凹形的碗，中间区域会向内凹陷；而如果是凸形的碗，中间区域则会向外凸起。这两种情况都会在元件贴装或焊接时引发问题。

l 扭曲（扭转）：这种变形会导致PCB发生扭曲，使电路板的一个角比其他角高或低。它常被比作一团扭曲的面团或椒盐脆饼的形状。这种畸变可能比翘曲更棘手，因为它会影响PCB在插入机器进行进一步加工（如测试或组装）时的对齐精度。

总之，弯曲会使PCB产生弧度，而扭曲则会导致电路板一端旋转或倾斜，从而更难操控或精确组装。

PCB为什么会翘曲？

PCB 变形是由于所用材料的热膨胀系数不匹配、制造过程中的应力分布不均，以及设计选择不当造成的，例如层叠结构不对称或铜箔分布不均匀。

材料特性

PCB主要因所用材料不同而发生翘曲，尤其是其热膨胀系数（CTE）不匹配所致。CTE用于衡量材料在温度变化时的膨胀或收缩程度。当PCB中所用材料的膨胀或收缩速率不同时，内部应力会累积，从而导致翘曲。

l 玻璃纤维与树脂：大多数PCB的核心由玻璃纤维布（如FR-4）制成，其在X-Y方向上的热膨胀系数较低。而PCB中使用的树脂（一种塑料材料）在Z轴（垂直方向）上的热膨胀系数较高。当PCB受热或冷却时，这些材料的膨胀或收缩速率不同，从而导致应力和变形。

l 铜箔：用于电气连接的铜，其热膨胀系数与玻璃纤维和树脂均不同。当PCB经历温度变化时，铜箔的膨胀或收缩速率与核心材料不同，从而导致翘曲。

简单来说，当PCB的材料收缩或膨胀不均匀时，就会导致电路板弯曲或扭曲。这正是制造过程中或PCB暴露于高温时经常出现翘曲现象的主要原因。

制造工艺应力

制造工艺在PCB翘曲中起着重要作用。某些步骤，尤其是涉及温度变化的步骤，会引发应力，从而导致变形。

l 压合工艺：在压合阶段的温度变化可能导致PCB各层出现不均匀的收缩或膨胀。如果温度上升或下降过快，某些层的收缩或膨胀程度可能大于其他层，从而产生内部应力。这会导致电路板发生弯曲或扭曲。

l 焊接与回流焊：焊接与回流焊工艺涉及将PCB加热至高温以熔化焊料。当电路板在加热后冷却时，PCB中不同材料的冷却速率各不相同，从而导致它们不均匀收缩。这种收缩可能会使PCB发生翘曲。

例如，在回流焊过程中，电路板会被加热至约250°C。当电路板冷却时，PCB中不同材料的收缩速率各异，从而产生应力并可能导致翘曲。

设计因素

设计决策也会导致PCB翘曲。PCB布局中不良的设计选择会产生不均匀的应力，从而引发翘曲。

l非对称层叠：如果多层PCB的各层未进行对称排列，PCB就容易发生翘曲。例如，如果电路板一侧的铜箔厚度大于另一侧，那么在冷却过程中，电路板会出现不均匀收缩，从而导致弯曲。

l 铜分布不均：如果PCB的一侧铜面积远大于另一侧，就可能造成不平衡。例如，一侧有大铜焊盘而另一侧走线较细的PCB，会因此发生翘曲——因为铜面积较大的那一侧收缩更多，从而在整块电路板上产生不均匀的应力。

简单来说，如果电路板的内部结构不平衡，就更容易发生翘曲，尤其是在冷却或加热阶段。

PCB翘曲如何影响产品？

PCB翘曲会影响产品，导致表面贴装、焊接、元器件插入、测试和最终组装困难，同时还会增加长期可靠性问题的风险，例如铜箔线路开裂和分层。

表面贴装困难

PCB翘曲会使在表面贴装技术（SMT）过程中难以准确涂敷焊膏和贴装元器件。当PCB不平整时，用于印刷焊膏的模板可能会形成厚度不均的焊膏层，从而导致焊点不一致。此外，翘曲的电路板会在元件贴装过程中引发问题。用于拾取和放置元件的真空吸嘴可能难以与电路板形成稳固接触，从而导致元件错位或无法正确贴装。这可能会造成焊点不良，甚至导致元件根本无法固定在电路板上。

例如，如果电路板发生弯曲，中心区域的焊膏可能会比边缘区域更厚，从而导致元器件浮起或倾斜，进而影响最终产品的性能和可靠性。

焊接问题

翘曲会显著影响焊接工艺，尤其是在回流焊过程中。在回流焊期间，PCB会被加热，从而发生膨胀和收缩。如果电路板本身已经翘曲，受热后可能会进一步变形，导致冷焊点、桥接或焊料空洞等问题。冷焊点是指焊料未能充分熔化并与元件引脚或PCB焊盘良好结合，从而导致电气连接不良。焊锡桥则是指过多的焊料将两个或多个焊盘连接在一起，造成短路。

例如，如果变形的PCB经过回流焊，元件可能会移位，焊料也可能扩散到非预期区域，从而导致短路或连接不良，影响产品的功能。

通孔元件插入困难

将通孔元件插入翘曲的PCB是一项颇具挑战性的任务。由于PCB翘曲，元件的孔位可能已无法与PCB内层正确对齐，从而给组装带来困难。如果电路板发生扭曲，某个角可能会高于其他部分，导致元件引脚无法顺利地插入孔中。这种错位可能导致在插入过程中产生机械应力，从而可能损坏元件和PCB。

从实际角度来看，这意味着即使组件已插入，也可能无法正确对齐，从而导致电气连接不良或难以将组件固定到位。

测试与组装问题

l测试：在自动光学检测（AOI）或电气测试过程中，翘曲可能导致探针对准出现问题。如果PCB不平整，探针可能无法与测试焊盘保持一致或准确接触，从而导致读数错误或测试失败。这可能导致有缺陷的PCB进入生产流程，从而影响产品质量。

l 最终组装：在最终产品组装过程中，翘曲的PCB可能无法正确地安装到外壳或设备内的指定位置。这会导致元件受力不均，并引发错位。随着时间推移，这还可能对连接器造成机械应力，甚至导致产品故障。

例如，弯曲的PCB可能无法紧密贴合设备的框架，从而导致其移位，进而引发连接松动或部件损坏。

长期可靠性风险

PCB的长期可靠性会受到翘曲的显著影响。翘曲引起的内部应力，尤其是在组装过程中强行矫正PCB时，可能导致铜线断裂、层间剥离以及通孔（连接PCB不同层的孔洞）开裂。这些问题会随着时间推移损害PCB的完整性，最终导致电路失效。此外，不均匀的应力还可能在PCB材料中产生微裂纹，这些裂纹会随时间扩展，使电路板在正常工作条件下发生故障。

例如，一块持续承受弯曲或应力的PCB可能会在铜层或内部层中产生裂纹，从而导致间歇性故障、短路或整个电路板彻底失效，这可能会影响产品的使用寿命。

如何测量和评估PCB翘曲？

可采用IPC-TM-650 2.4.22方法测量PCB翘曲，也可通过公式（最大变形高度/板的对角线长度）×100%计算翘曲度。测量时可使用专用翘曲规或针规等工具，以检测高度变化和间隙。

常用测量标准

为了准确测量PCB翘曲，业界依赖既定标准，以确保结果的一致性和可靠性。

l IPC-TM-650 2.4.22 方法：这是一种用于评估PCB翘曲的常用标准。该方法包括将PCB放置在平面上，通过观察电路板最高点与最低点之间的高度差来测量其变形程度。此方法有助于确保不同电路板和不同制造商之间以标准化的方式评估翘曲情况。

l 翘曲度计算公式：计算翘曲最直接的方法是使用以下公式：
翘曲度 = （最大变形高度 / 板材对角线长度）× 100%。
此公式以电路板对角线长度的百分比来衡量变形程度。与对角线长度相比，变形高度越大，表明翘曲越严重。

例如，如果一块板材的最大变形高度为1毫米，而该板材的对角线长度为100毫米，则翘曲度将为1%。这一计算方法提供了一种简单且可量化的翘曲评估方式。

所用测量工具

有多种工具可用于准确测量PCB翘曲，从基本方法到更先进的设备，应有尽有。

l 翘曲测量仪：一种专门的翘曲测量仪用于测量PCB最高点与最低点之间的高度差。该工具通常配备一组探针或一个平整的平台，将PCB放置其上后，可精确测量高度变化。此工具常用于获得更准确、更一致的测量结果。

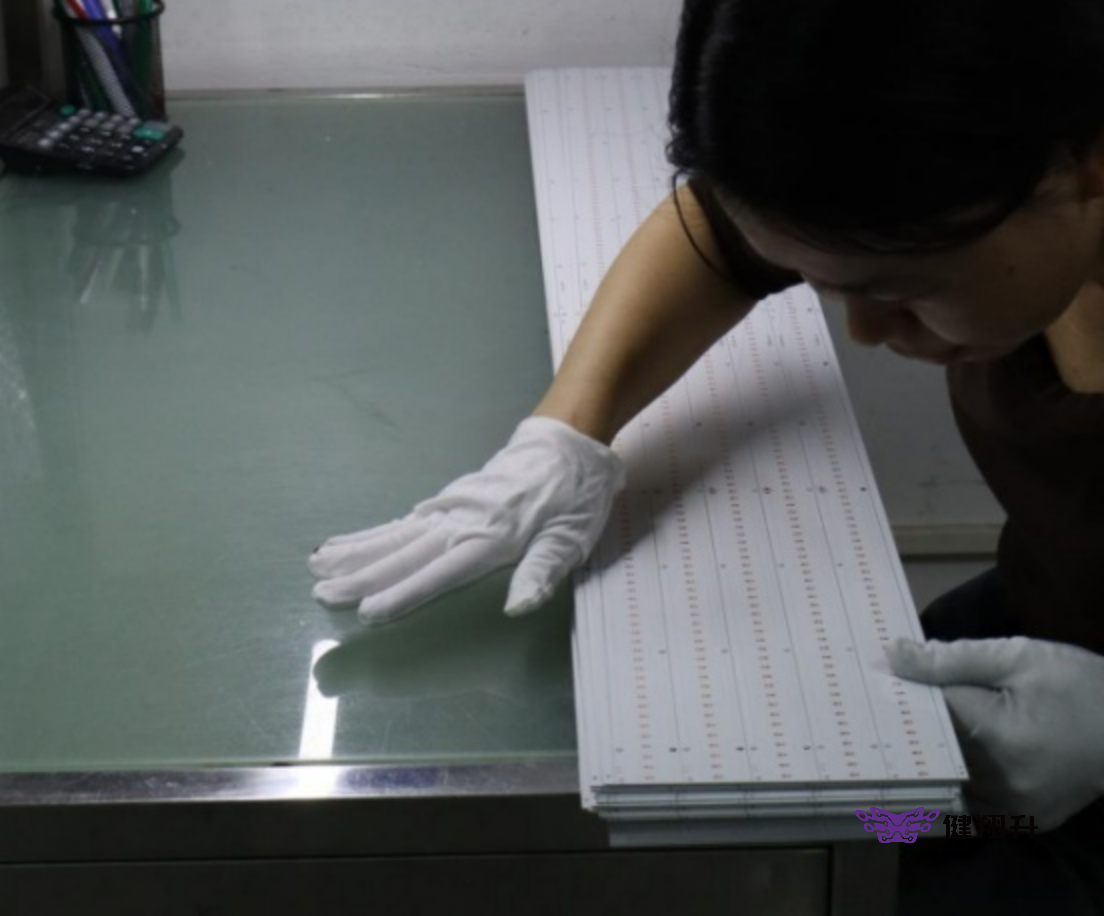

l 用于测量最大间隙的针规：另一种测量PCB翘曲的方法是使用针规。该工具将PCB放置在平整表面上，然后用针规测量电路板与平整表面之间的最大间隙。针规所测得的最大间隙即为PCB的翘曲程度。当需要检测PCB上的局部翘曲或扭曲时，针规尤为有用。

例如，如果一块翘曲的板材在一端存在0.5毫米的缝隙，这可能表明该板材存在明显的扭曲或弯曲，需要在投入生产前加以处理。

设计中如何防止PCB翘曲？

为防止PCB变形，设计时应确保层叠对称、铜分布均衡，并选用高品质材料，如高Tg和低CTE的覆铜板。

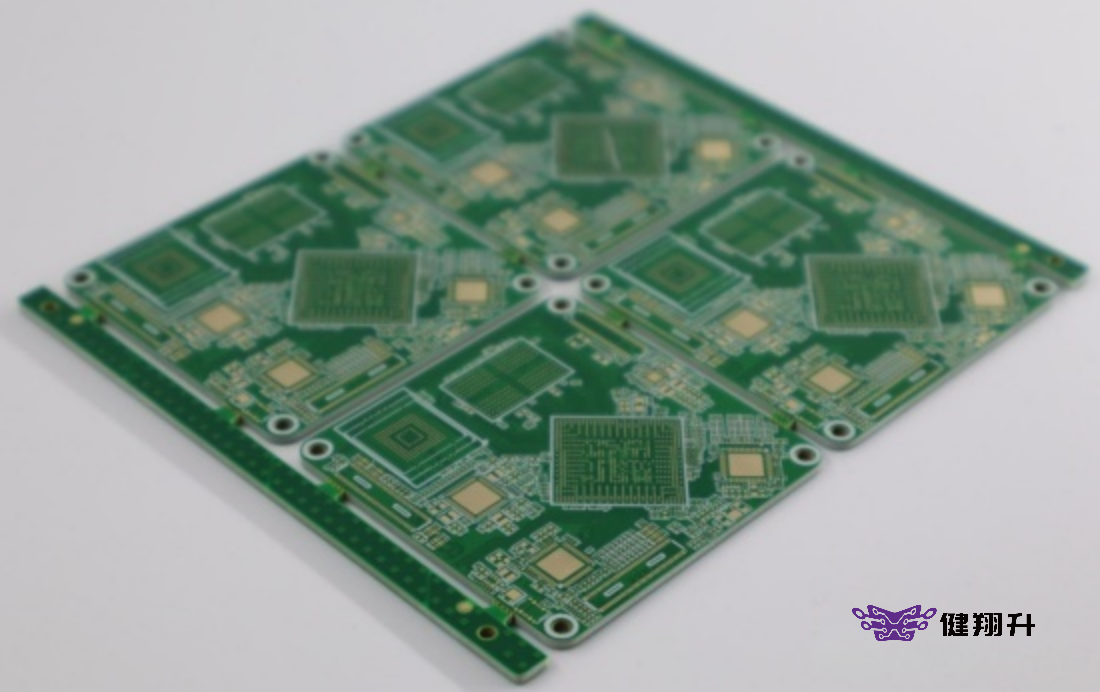

对称设计

防止PCB翘曲最有效的方法之一，就是确保设计对称。这意味着PCB内部各层——包括核心材料（玻璃纤维或树脂）和铜层——应在Z轴（垂直方向）上均匀分布。通过设计一种平衡的叠层结构，使PCB上下两层的材料对称分布，可以最大程度地降低因温度变化而产生的内部应力。例如，如果顶层和底层的铜箔厚度相等，且内层芯材也呈对称布置，那么在压合或冷却等制造过程中，PCB将更不容易发生翘曲变形。

一个实际的例子是，使用四层PCB时，顶层和底层的铜厚保持一致，且芯板与预浸料（半固化树脂片）层对称放置。这种平衡有助于防止一侧收缩或膨胀程度超过另一侧，从而避免出现翘曲现象。

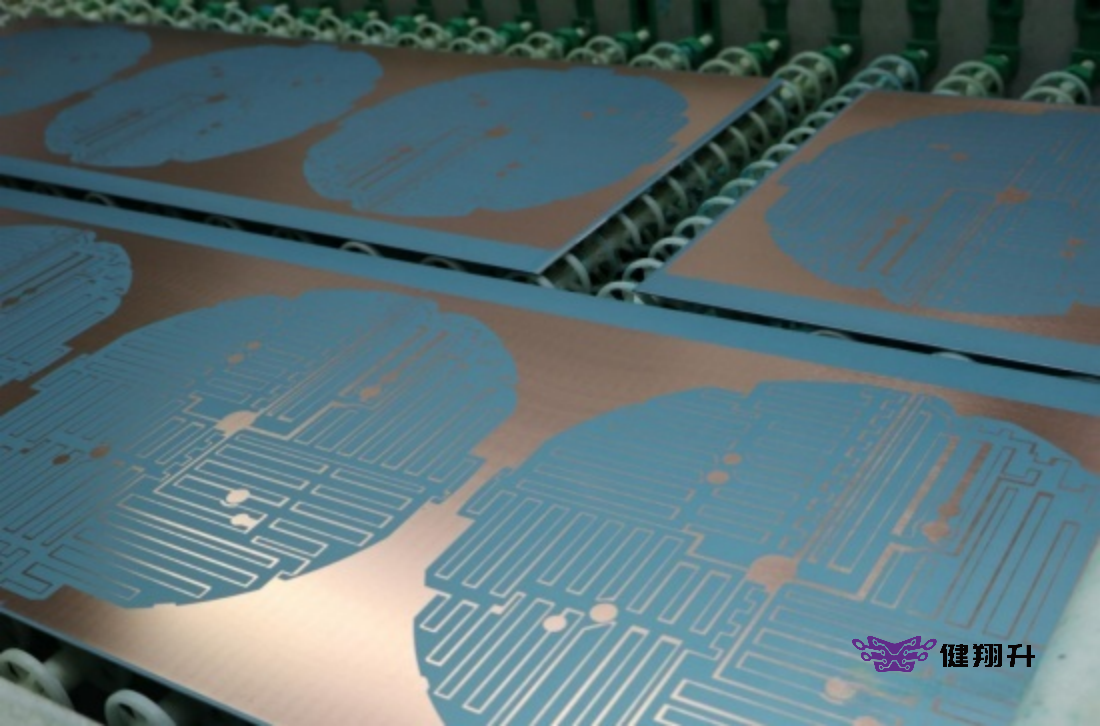

平衡铜区

铜面积平衡是避免翘曲的另一个关键设计考量。如果PCB的一侧铜面积明显多于另一侧（例如，存在大面积的铜焊盘或走线），就可能在制造过程中导致收缩和膨胀不均匀。当一侧的铜被去除或蚀刻掉时，铜含量高的一侧与铜含量低的一侧之间热收缩差异会导致电路板弯曲或扭曲。

为此，设计师通常会在铜含量较少的区域额外添加平衡铜。这种“平衡”铜并无功能作用，其放置目的专门用于减少翘曲。例如，在多层PCB中，可能会在内层额外添加铜，以使内层与外层的铜面积相匹配。这种设计方法可确保电路板均匀热膨胀，从而防止变形。

例如，在一层有大面积覆铜的PCB中，设计人员可在另一层添加小型铜焊盘或走线，以平衡热应力，防止电路板翘曲。

选择优质材料

选择优质材料是防止PCB翘曲的关键。最需要关注的材料是高Tg（玻璃化转变温度）和低CTE（热膨胀系数）的基板。高Tg材料具有更好的耐热性，因此在高温下不易软化或变形。这一点在现代电子设备中尤其重要，因为无铅焊接工艺涉及更高的温度。

使用低热膨胀系数（CTE）材料有助于最大限度地减少PCB各材料之间的不匹配。低CTE材料在温度变化时的膨胀和收缩程度较小，从而降低内部应力。此外，选用高可靠性覆铜层压板可提升PCB的整体稳定性，确保其在制造和焊接过程中保持形状不变。

例如，如果PCB是为高温应用（如汽车或工业电子）设计的，选择高Tg层压板可防止电路板在回流焊过程中或在高温环境下长期使用时发生翘曲。

如何防止PCB在制造过程中翘曲？

为防止PCB在制造过程中发生翘曲，应优化层压工艺，采用可控的加热与冷却方式；预先烘烤电路板以释放内部应力；回流焊时使用夹具以保持板面平整；并借助冷压或冷却架实现均匀冷却。

优化层压工艺

在PCB层压过程中，控制加热和冷却速率至关重要，以避免出现翘曲。温度的升高和降低应遵循受控的升温和降温曲线。快速加热或冷却可能导致不均匀的膨胀或收缩，从而产生内部应力，引发翘曲。通过采用渐进式温度曲线，PCB内部的树脂层有充足的时间充分流动并粘合，从而降低变形风险。

此外，树脂的流动性和缓慢固化是缓解应力的重要因素。如果树脂流动不畅或固化过快，就可能在板材内部滞留应力，从而导致变形。而受控的固化过程能使树脂充分沉降并均匀固化，有助于防止引发翘曲的内部应力。

例如，如果层压过程中的温度曲线过于陡峭，可能会导致PCB不均匀膨胀，从而产生翘曲或扭曲。因此，加热与冷却的精心平衡至关重要。

预烘烤PCB

在关键工艺之前对PCB进行预烘烤，是释放内部应力、防止翘曲的另一种方法。在层压、焊接或涂覆等工艺之前，以受控温度对电路板进行烘烤，有助于消除任何滞留的水分以及前期工序中产生的残余应力。此预烘烤步骤可使PCB中的材料稳定下来，并防止其在后续高温工艺中变形。

例如，如果PCB在回流焊前进行预烘烤，便可确保PCB各层中所含的任何水分被蒸发掉，从而降低加热时发生膨胀的风险。这一步骤能够提高电路板的整体尺寸稳定性。

回流焊过程中使用夹具

在回流焊等高温工艺中，使用夹具、治具或托盘等固定装置对于控制PCB翘曲至关重要。这些固定装置旨在将PCB保持平整，并均匀地将压力分布于整个电路板上，从而在电路板暴露于回流炉的高温时，有效降低变形风险。

例如，如果回流焊炉未使用合适的夹具，可能会导致PCB在焊接过程中发生翘曲或扭曲，尤其是在电路板的一侧比另一侧升温更快的情况下。使用托盘或夹具可确保电路板保持平整，从而避免热膨胀不均和变形。

冷却与成型

PCB经过层压或回流焊等高温工艺后，务必使其均匀且缓慢地冷却。采用冷压或使用冷却架有助于在冷却过程中保持温度分布均匀，从而避免因冷却速率不均而导致PCB变形。

例如，冷却压机在PCB冷却时施加轻柔压力，有助于防止电路板变形，确保其均匀收缩。这一步骤在回流焊等工艺之后尤为重要——如果未妥善控制，PCB上下层之间的温差可能导致电路板翘曲。

如何通过后处理减少PCB翘曲？

通过后处理工艺，采用冷压方式实现均匀冷却，并结合强制矫直与应力释放，可有效减少PCB翘曲。

冷却与加压定型

减少层压工艺后PCB翘曲最有效的方法之一，就是对电路板进行均匀冷却和定型。通常的做法是在PCB从层压机出来后使用冷压机。冷压机在电路板冷却过程中施加均匀压力，确保整个PCB的温度一致下降。这有助于防止一侧收缩速度过快，否则可能导致翘曲。

例如，如果PCB在层压过程中曾暴露于高温，可能会导致某些区域膨胀或翘曲。通过使用冷压机，制造商可以施加轻柔压力来压平PCB，使其以受控的方式冷却，从而降低翘曲或扭曲的风险。

强制矫直与应力消除

有时，PCB翘曲严重到仅靠冷却无法修复。在这种情况下，会采用强制校正工艺，通过手动或机械方式使电路板平整。这一过程需要对翘曲的PCB施加外部压力，以重新塑形。此后，消除应力至关重要。通过温和地加热PCB并使其缓慢冷却，可逐渐释放导致翘曲的内部应力。

例如，如果电路板在压制工艺后出现明显扭曲或弯曲，制造商可使用应力消除烘箱对PCB进行重新加热并缓慢冷却。这一步骤有助于释放内部残留的应力，防止未来发生翘曲，并确保PCB保持平整。

常见的PCB翘曲误区

关于PCB翘曲的常见误解包括：低估设计对称性的重要性、忽视CTE不匹配等材料特性，以及仅依赖后处理手段来修复翘曲问题。

误解1：认为设计并不重要

许多人认为，PCB设计并非防止翘曲的关键因素。然而，不良的设计选择，尤其是非对称设计，可能会导致严重的翘曲问题。当铜层及其他材料在Z轴方向上排列不对称时，制造过程中便可能积累内部应力，从而引发变形。例如，如果顶层和底层的铜层在厚度或分布上不平衡，电路板可能会发生翘曲，因为一侧的膨胀或收缩程度会与另一侧不同。采用对称的层叠结构并实现铜层分布均衡地设计电路板，对于防止此类问题至关重要。

例如，在多层电路板中，如果内层芯板与预浸料层未能合理平衡，电路板在层压后冷却过程中可能会发生翘曲或扭曲。在整个制造过程中，保持电路板平整的关键在于实现对称性。

误区2：忽视材料属性

另一个常见的误解是忽视了PCB的材料特性，尤其是不同材料之间热膨胀系数（CTE）不匹配的问题。CTE决定了材料在受热时膨胀或收缩的程度。如果核心材料（如玻璃纤维或树脂）与铜层的热膨胀系数不匹配，翘曲几乎是不可避免的。这是因为，在回流焊等工艺中对PCB加热时，不同材料的热膨胀率不同，从而产生内部应力，导致PCB翘曲。

例如，FR4（一种常见的PCB材料）在X和Y方向上的热膨胀系数较低，而树脂在Z方向上的热膨胀系数则较高。如果这些材料未进行恰当匹配或平衡，PCB便会因不同膨胀率引起的内部应力而发生翘曲。

误解3：仅依赖后期处理修复

第三个误解是，冷压或应力消除等后处理技术能够解决所有翘曲问题。尽管这些方法有助于在PCB制造完成后减轻部分翘曲，但它们存在局限性，无法完全矫正因设计或材料选择不当而导致的严重翘曲。在许多情况下，这些修复措施不足以达到所需的平整度，仍可能出现翘曲现象。

例如，在层压后采用冷压工艺有助于抚平轻微变形，但无法矫正设计不良、存在严重不对称或材料不匹配的PCB。单纯依赖后处理可能导致高失败率，因为它并未解决翘曲的根本原因。

结论

预防并解决PCB翘曲问题，需要采取一种涵盖设计、材料选择和制造工艺的综合性方法。通过深入了解导致翘曲的因素——例如非对称设计、材料不匹配以及依赖后期处理修复——您可以避免代价高昂的失误，确保最终产品更加可靠。无论您是全新设计，还是在生产中遇到挑战，与一位深谙这些复杂性的资深供应商合作都至关重要。

这正是健翔升大显身手之处。作为一家值得信赖且经验丰富的PCB和PCBA供应商，健翔升致力于提供高品质、可靠的产品，以满足您精确的规格和制造需求。凭借多年行业专业经验，我们确保您的PCB在设计时最大程度地降低翘曲风险，从而实现更优异的性能和更高的长期可靠性。

常见问题

能否完全避免PCB翘曲？

尽管完全消除PCB翘曲的可能性是不可能的，但可以采取重大措施来最大程度地降低其发生几率。通过专注于优化设计（确保层叠结构对称）、选用合适的材料（如高Tg和低CTE的覆铜板），以及严格控制制造工艺（例如在层压和回流焊过程中合理控制加热与冷却速率），可大大降低翘曲风险。这些策略有助于确保电路板在整个生产和使用过程中保持平整。

PCB翘曲如何影响焊接工艺？

翘曲会显著影响回流焊等工艺中焊点的质量。当PCB发生翘曲时，会在焊接过程中导致PCB表面与元器件之间接触不均匀，从而引发冷焊点、短路或焊料空洞等问题。出现这种情况的原因可能是电路板并非完全平整，导致焊料流动不均或无法良好地附着在焊盘和引脚上。此外，翘曲还会增加热失配的风险——即元器件与焊料的热膨胀或收缩不一致，从而造成连接薄弱或失效。

如何选择合适的材料以避免翘曲问题？

选择合适的材料对于最大限度地减少翘曲至关重要。具有高玻璃化转变温度（高Tg）的材料，例如某些层压板，对热和热循环具有更强的抵抗力，因此在焊接或高温操作过程中不易发生翘曲。此外，应选用低热膨胀系数（CTE）材料，这类材料在温度变化时的膨胀和收缩程度较小。这有助于降低铜层与芯材之间因热膨胀不匹配而产生的应力，而热膨胀不匹配正是导致翘曲的主要原因。通过选用热膨胀性能平衡的材料，可显著降低翘曲的可能性。

如何在设计中避免非对称层叠？

在PCB设计中，不对称的层叠结构是导致翘曲的主要原因之一。为避免这种情况，设计人员应确保层叠结构沿Z轴对称。这意味着铜层的厚度以及预浸料（半固化树脂）层的布置都应均匀分布。例如，PCB的内层应与外层铜层保持平衡，以防止加热时出现热膨胀不均。在多层板中，还应注意使顶层和底层以及内层的铜箔重量（厚度）相匹配，从而实现整体对称，降低可能导致翘曲的内部应力。

在回流焊过程中如何防止PCB翘曲？

为防止回流焊过程中PCB变形，应使用夹具或托盘在焊接过程中固定PCB。这些夹具可避免电路板在回流炉的高温下因受热膨胀而弯曲或扭曲。使用夹具可确保加热均匀，因为在整个焊接过程中电路板始终保持平整。这有助于避免因温度分布不均而导致的PCB翘曲现象。此外，保持受控的回流温度曲线，并避免快速冷却或加热，也有助于进一步防止焊接过程中出现翘曲，从而确保焊点稳定可靠。
