接地是PCB设计中最基础却常常被忽视的一个方面。如果没有恰当的接地，即使是最精心设计的电路也可能遭受噪声、不稳定性和不可靠性能的困扰。无论您是在设计简单的设备还是高频电路，地线（GND）的作用都不可小觑。它作为电势的参考点，确保电流顺畅流动并保持信号的稳定性。然而，接地的意义远不止于简单地连接各元件；它还关乎构建一个强大的系统，最大限度地减少干扰、提升可靠性，并防止代价高昂的设计失败。本文深入探讨了PCB设计中有效接地的关键重要性，分析了为何接地至关重要、如何正确实施接地，以及应避免的常见陷阱。通过掌握这些核心原则，您将确保您的电路在最严苛的环境中也能如预期般正常运行。

PCB设计中的GND是什么？

在PCB设计中，GND指的是电路的接地或零电压参考点。它作为系统中所有电压的共同参考，使电气元件能够基于一个稳定且已知的参考进行工作。在进行PCB设计时，地线具有两个关键功能：首先，它确保所有元件都拥有一致的参考电压；其次，它为电流提供了一条路径，使其在流经元件后能够返回电源。

简单来说，GND就像高速公路系统中的“返程车道”。电流从电源流出，流向各个元件（就像汽车在高速公路上行驶），随后需要一条返回的路径（即GND），从而完成整个电路。如果没有接地连接，电路就无法正常工作，可能导致不稳定、噪声，甚至完全失效。

示例：

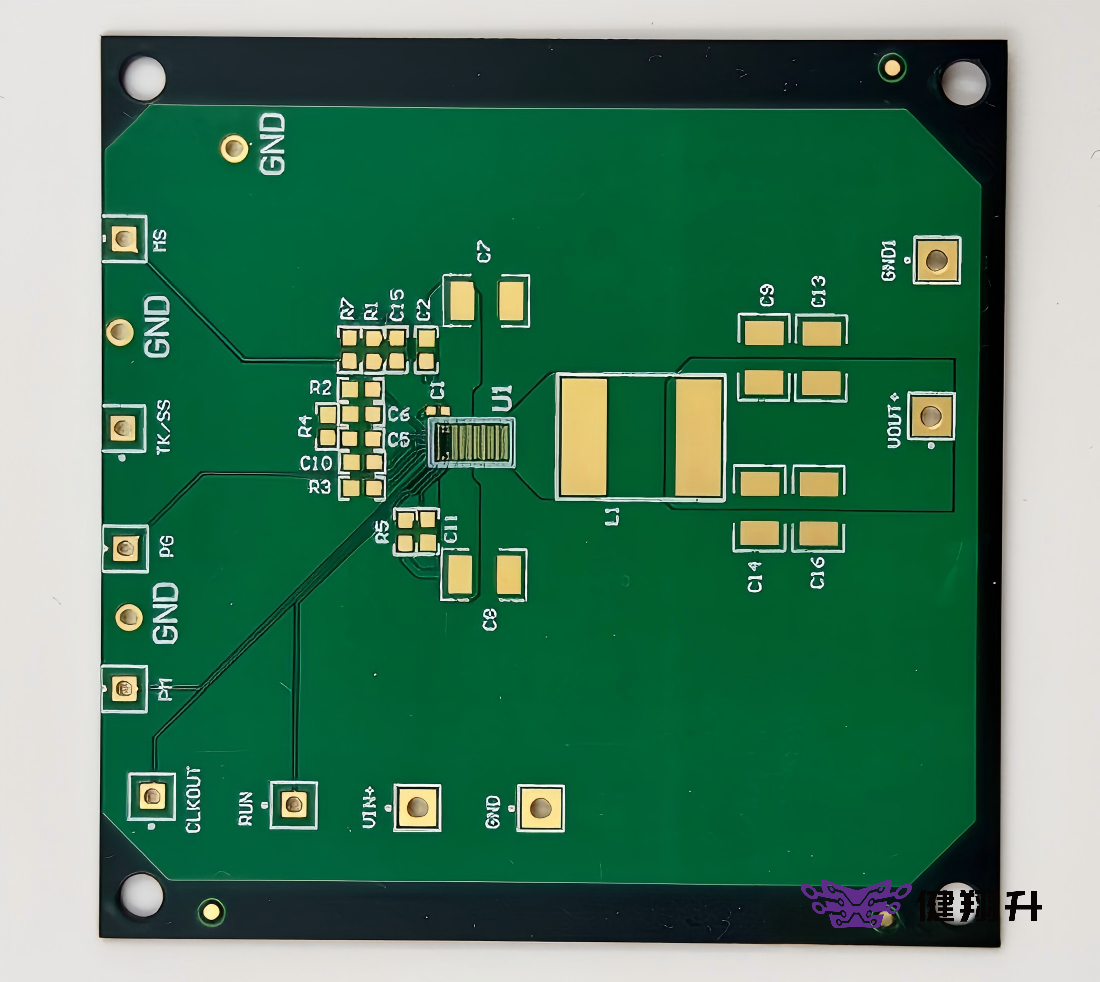

在微控制器电路的PCB设计中，GND引脚连接到地，确保所有信号都以该零电压点为参考。如果没有可靠的GND，微控制器可能会出现故障，因为其信号将失去可靠的参考基准。

PCB设计中的接地类型

在PCB设计中，接地方式可根据设计的复杂程度和预期应用而采用多种方法。以下是主要的几种接地类型：

1. 单点接地：

它是什么：这是最简单的接地形式，整个电路仅使用一个参考点。在这种配置中，所有元件共用同一个GND连接。

适用场合：在元件数量极少、频率较低且干扰问题不突出的基础PCB设计中，通常采用单点接地。

示例：一个基本的LED电路，只需一个接地连接即可。

2. 多接地：

它是什么：

适用场合：多点接地通常用于同时包含模拟和数字元件的电路中，例如音频放大器或通信系统。

示例：在同时集成数字微处理器和模拟传感器的PCB中，独立的地线有助于隔离这两个部分之间的噪声。

3. 浮地：

它是什么：当未与大地建立直接电气连接时，会使用浮动接地，这在电池供电系统或隔离设计中很常见。

适用场合：这种接地方式适用于对噪声敏感的低功耗应用，可有效避免来自大地或外部源的噪声干扰。

示例：一种便携式医疗设备，其接地部分电气隔离，以防止对精密传感器造成干扰。

GND如何与PCB中的其他元件相关

地平面是保持PCB稳定性和可靠性的核心。接地平面与电源平面协同工作，确保电信号能够无干扰地流动，从而使电路元件能够按预期正常运行。

1. 电源与接地平面之间的关系：

电源平面为PCB元件提供稳定的电压源，而地平面则为电流提供返回路径。这两个平面通常平行放置，以确保电源和返回路径尽可能靠近，从而最大程度地降低噪声和电压波动。

示例：

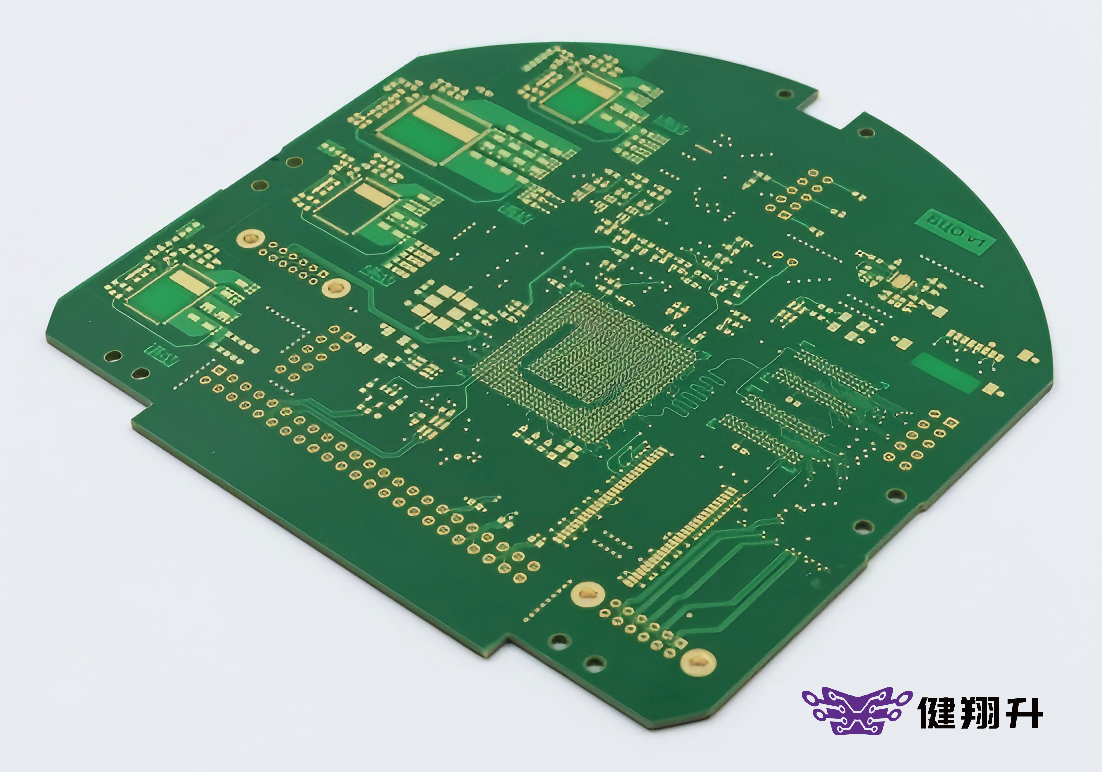

2. GND对信号完整性和降噪的重要性：

设计精良的接地系统对于信号完整性至关重要，尤其是在高频工作的电路中。如果接地路径未经过优化，就可能导致地弹现象——即地线中的电压波动会干扰信号，从而在电路中引发错误或噪声。

示例：在射频通信板等高速电路中，接地设计不佳可能会引入噪声，导致信号丢失或数据失真。

一个实施得当的接地系统，包括坚实的接地平面和合理的回流路径布线，能够显著提升信号质量并降低电磁干扰（EMI）,从而确保PCB在实际应用环境中按预期正常工作。

为什么在PCB设计中有效接地很重要？

在PCB设计中，有效的接地至关重要，它能确保信号完整性、最大限度地减少电磁干扰（EMI），并通过提供稳定的参考电位和安全的电流回流路径，维持电路的可靠性能。

接地不良对PCB性能的影响

PCB设计中接地不良可能导致多种性能问题，从而影响电路的整体功能性和可靠性。最常见的问题包括噪声、信号完整性问题以及故障。

1. 噪声：如果接地平面设计不当，可能会为敏感信号营造出一个噪声环境。噪声是指不希望出现的电气干扰，它会扭曲或破坏数据传输。例如，在数字电路中，接地连接不良可能导致电压水平波动，从而引发传输数据出错。

2. 信号完整性问题：在高速电路中，地线路径对于保持信号完整性至关重要。如果地线连接不良或不完整，回流电流可能无法按预期流动，从而导致信号反射、失真，甚至信号丢失。这可能导致高频应用中的数据损坏，例如射频（RF）系统或微处理器电路。

3. 故障：接地不良可能导致电路行为异常或完全失效。在地线回路未得到妥善处理的情况下，可能会引发电压尖峰，从而导致元件损坏或系统故障。

示例：在电视电路中，接地不当会导致屏幕闪烁或音频出现嗡嗡声，这两种现象都与接地设计不佳直接相关。

接地在防止电磁干扰（EMI）中的作用

接地在最大限度地减少电磁干扰（EMI）方面发挥着重要作用，而电磁干扰是一种会干扰电子设备正常运行的不必要干扰。

1. 接地如何降低EMI：合理的接地设计有助于防止EMI，因为它能确保信号拥有一个稳定的参考点。这可最大程度地减少可能导致不必要电磁场的波动。本质上，一个稳固的接地平面为电路提供了一道屏障，能够吸收并耗散杂散干扰，从而避免其对元器件造成影响。

2. 接地在高速数字电路中的重要性：在高速数字电路中，信号变化迅速，若接地处理不当，可能会引发串扰（即一个电路的信号干扰到另一个电路）和信号质量下降。设计良好的接地系统能够确保回流路径短而直接，从而降低电磁干扰的可能性，保证信号保持清晰与精确。

示例：在高频通信系统中，接地不当会引入噪声，导致信号中断或数据错误。良好的接地有助于保持信号清晰，并最大程度地减少这些问题。

通过正确接地提升电路的稳定性和可靠性

有效接地对于保持PCB的稳定性和可靠性至关重要，尤其是在暴露于不同电气环境时。

1. 接地作为防止电压波动和电源浪涌的保障措施：可靠的接地有助于通过为多余电流提供安全的回流路径，从而保护电路免受电压波动或电源浪涌的影响。这确保了电压水平始终处于元器件正常工作所需的范围内。如果没有这种保护，电涌可能会损坏敏感元件，从而导致系统故障。

2. 保持性能一致的接地技术：某些接地技术有助于在不同环境条件下维持PCB性能的稳定性。例如，确保低阻抗接地路径，并将模拟地与数字地隔离，可防止接地环路，降低噪声影响敏感元件的风险。这一点在工业环境中尤为重要，因为外部因素，如温度变化和电磁场，可能会干扰电路的性能。

示例：在配备精密传感器的医疗设备中，接地不良可能导致读数失真或系统崩溃。可靠的接地设计可确保设备即使在嘈杂环境中也能准确运行。

通过合理设计接地系统，您可以打造一个更具韧性的电路，使其能够应对外部电气干扰，并在各种条件下持续可靠地运行。

如何在PCB设计中实现有效接地？

为在PCB设计中实现有效的接地，应创建坚实的接地平面，通过缩短返回路径最大限度地减少地弹，使用去耦电容进行噪声滤波，并根据电路复杂度选择合适的接地策略。

接地平面设计最佳实践

什么是实心接地平面？它为什么重要？

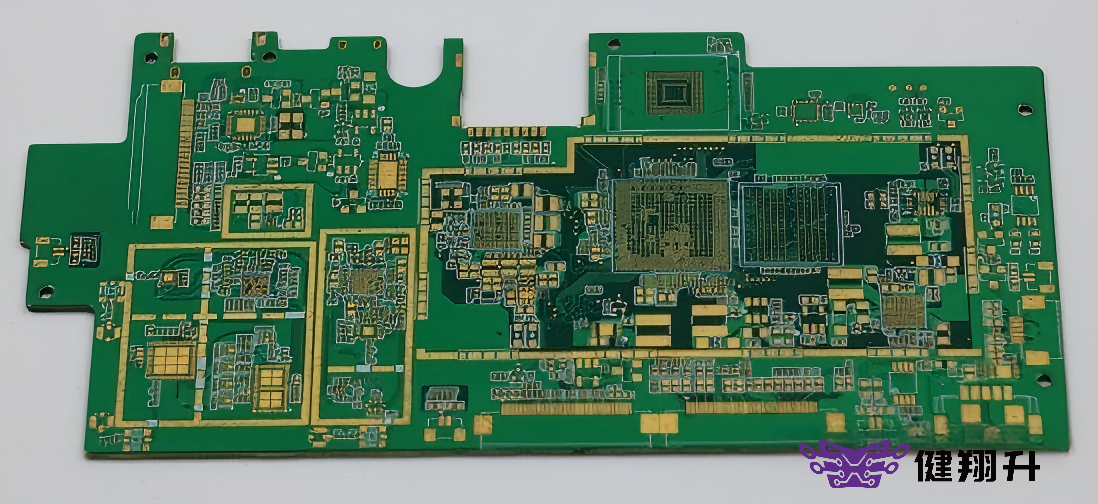

完整的接地平面是PCB上的一层连续铜箔，可作为所有元器件的公共参考。它为电流提供稳定的回流路径，确保信号保持稳定并最大程度地降低噪声。连续且无中断的接地平面有助于减少电气噪声或信号失真的可能性，这一点在通信设备等高频应用中尤为重要。

连续地平面的优势：

当接地平面连续无中断时，电流能够直接返回电源，而无需绕行不必要的路径。这降低了地环路和电压波动的风险，确保信号保持纯净可靠。

布局注意事项：

为了形成有效的接地平面，布局必须尽量减少接地层中的间隙或断开。其中一个关键考虑因素是避免形成接地环路，因为当电流存在多条回流路径时，就会产生噪声和不稳定性。精心布线和周到的元器件布局有助于保持接地路径的完整性。

通过孔接地的使用：

接地过孔（孔洞）用于连接PCB不同层的接地平面。这些过孔有助于使电流在电路板上更均匀地分布，从而改善电流流动，降低电压尖峰或信号质量不佳的可能性。这些通孔的正确放置对于实现均匀的接地分布至关重要。

最小化PCB中的地弹和噪声

什么是地弹，它为什么会发生？

地弹是一种现象，即地面电压的波动会干扰电路的正常工作。它通常出现在高速电路中，当回流电流必须通过大地平面长距离流动时，就会产生电压差，从而导致信号时序错误或数据损坏。

最小化地弹的技术：

一种有效的方法是尽可能使接地路径保持最短和最直接。这可以通过精心布线实现，并确保回流电流与信号电流走相同的路径。在复杂电路中，采用多个地平面或专用的回流路径也能最大限度地减少地弹。

去耦电容和电阻的使用：

去耦电容放置于电源与地之间，用于平滑电压波动，为元器件提供稳定的电压供应。这些电容通过吸收高频干扰并将其滤除，在干扰到达电路的敏感部件之前加以抑制，从而有助于降低噪声。电阻还用于限制噪声并平滑电流流动，从而进一步稳定信号并最大程度地减少干扰。

示例：

在高速数字电路中，例如微处理器，去耦电容有助于稳定电源，防止可能导致信号错误或数据丢失的电压波动。

为您的PCB选择合适的接地策略

您如何在单点接地和多点接地配置之间进行选择？

在选择单点接地还是多点接地时，请考虑您的PCB设计的复杂性和需求。

单点接地适用于较为简单的设计，其中所有元件共用同一地参考。它非常适合低速电路或功耗需求极低的设计。单点接地方法成本低廉且易于实施。

多接地适用于更复杂的设计，例如包含模拟和数字元件的设计。在这种配置中，不同部分采用独立的地线，以减少工作于不同频率的元件之间的干扰。这在模拟信号需要与数字信号隔离以防止噪声的电路中非常重要。

何时为模拟电路和数字电路使用独立的接地层：

在同时包含模拟和数字部分的电路中，将这两部分隔离至关重要，以最大限度地减少串扰，并防止数字噪声影响模拟信号。为每个部分设置独立的接地层，有助于确保每种信号类型都拥有各自干净、稳定的参考点。

示例：

在数模转换器（DAC）电路中，模拟部分和数字部分通常分别接地，以防止数字侧的高频开关噪声干扰精密的模拟信号。

PCB设计接地中常见的错误有哪些？

PCB设计中常见的接地错误包括忽视地平面的尺寸与布局、忽略正确的接地回流路径，以及模拟地与数字地分离不足，所有这些都可能导致噪声、信号完整性问题和电路不稳定。

俯瞰地面平面尺寸与布局

如果接地平面太小或布局不佳，会发生什么？

较小或不连续的接地平面会严重损害PCB的性能。当接地平面面积不足时，电流返回的路径变窄，难以高效回流，从而导致电压波动和信号噪声。不连续的接地平面会产生多个阻抗各异的接地路径，形成接地环路，进而可能干扰电路的正常工作。

对信号质量和电路可靠性的影响：

接地平面尺寸不足和布局不佳的主要问题在于对信号完整性的负面影响。在高速电路中，接地分布不良会导致信号之间产生串扰，从而引发数据错误或性能下降。此外，由于接地平面无法有效管理回流电流，电路的可靠性也会受到损害，尤其是在敏感元件附近，容易导致电路不稳定。

示例：

在通信电路中，如果接地平面过小，高频信号可能会因电流回流路径不完整而出现失真或数据丢失。

忽略接地回路

什么是接地回流路径，它们为何重要？

接地回流路径是指电流返回电源的通路。忽略低阻抗的回流路径会导致电流流动效率低下，从而在电路中产生电压差和噪声。这可能导致组件出现故障或运行异常。

接地布线不当的后果：

返回电流的不当布线可能形成高阻抗路径，增加地弹现象发生的几率——这种现象是指地线电压波动导致时序误差或干扰数据传输。此外，不当的返回路径还会使电磁干扰（EMI）渗入电路，影响电路性能。

示例：

在微处理器等高速数字系统中，接地不当会导致信号时序错误或数据完整性受损，因为回流电流无法有效流动，从而影响整个系统的可靠性。

模拟地与数字地分离不足

为什么应将模拟地与数字地分开？

当模拟地与数字地共用同一平面时，数字侧的高频噪声可能会干扰敏感的模拟信号，从而导致串扰和信号失真。对于需要低噪声环境以实现精确测量或控制的模拟电路而言，尤其容易受到数字电路噪声的影响。

通过分离降低噪声：

为防止干扰，务必为模拟电路和数字电路使用独立的接地平面。这样可确保来自数字元件的高频噪声不会影响模拟电路部分。在某些设计中，模拟地和数字地可在一点相连（即“星形接地”方法），以最大限度地减少噪声传输。

示例：

在数模转换器（DAC）中，如果模拟电路和数字电路共用同一接地端，来自数字侧的噪声可能会导致模拟输出不稳定或不准确。通过分离接地端，DAC的输出将保持稳定和精确。

接地如何影响高频应用中的PCB设计？

在高频PCB设计中，接地可确保信号完整性，方法是最大限度地减小回路面积、降低电感、防止接地环路并隔离噪声。这对于在高速和射频电路中保持稳定、高性能的运行至关重要。

GND的高速电路考量

GND在高速PCB设计中扮演什么角色？

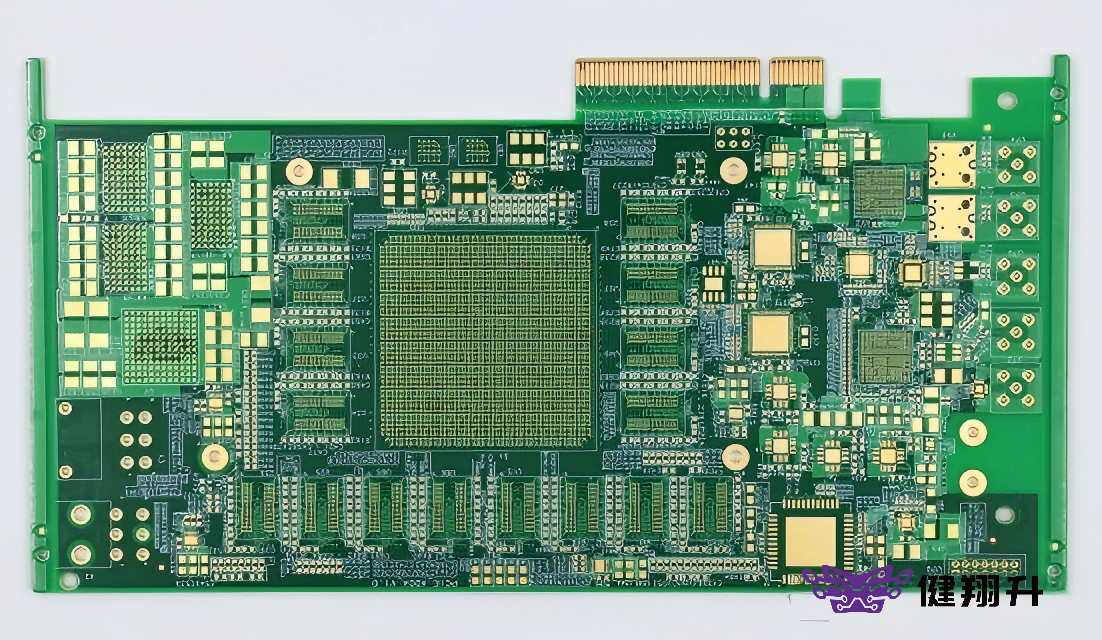

在高速PCB设计中，接地对于保持信号完整性至关重要。高速电路，例如用于数字通信系统或微处理器的电路，处理的是变化迅速的信号。稳定的地平面能够确保这些信号的回流电流高效流动且不受干扰，从而防止信号失真或数据错误。

高频有效接地的技术：

在高频下，最小化回路面积并降低电感是实现有效接地的关键。这意味着应尽可能缩短和直通承载返回电流的路径。路径越长，引入的电感就越大，这可能导致地线电压波动，从而干扰信号。

最小化环路面积：为减小环路面积，请使走线紧密靠近，最好位于同一层平面内，以最大程度地降低信号衰减或噪声拾取的风险。

降低电感：采用更厚的接地平面和过孔，以确保高频电流拥有低阻抗路径，从而降低可能引起电压降和信号延迟的感性电抗。

示例：

在高速处理器电路中，如果地线路径未得到妥善管理，回流电流可能会引起信号反射，从而导致时序错误或数据损坏。设计合理的接地层可确保信号传输干净、稳定，避免出现此类问题。

射频电路中的接地挑战

射频电路有哪些特殊的接地需求？

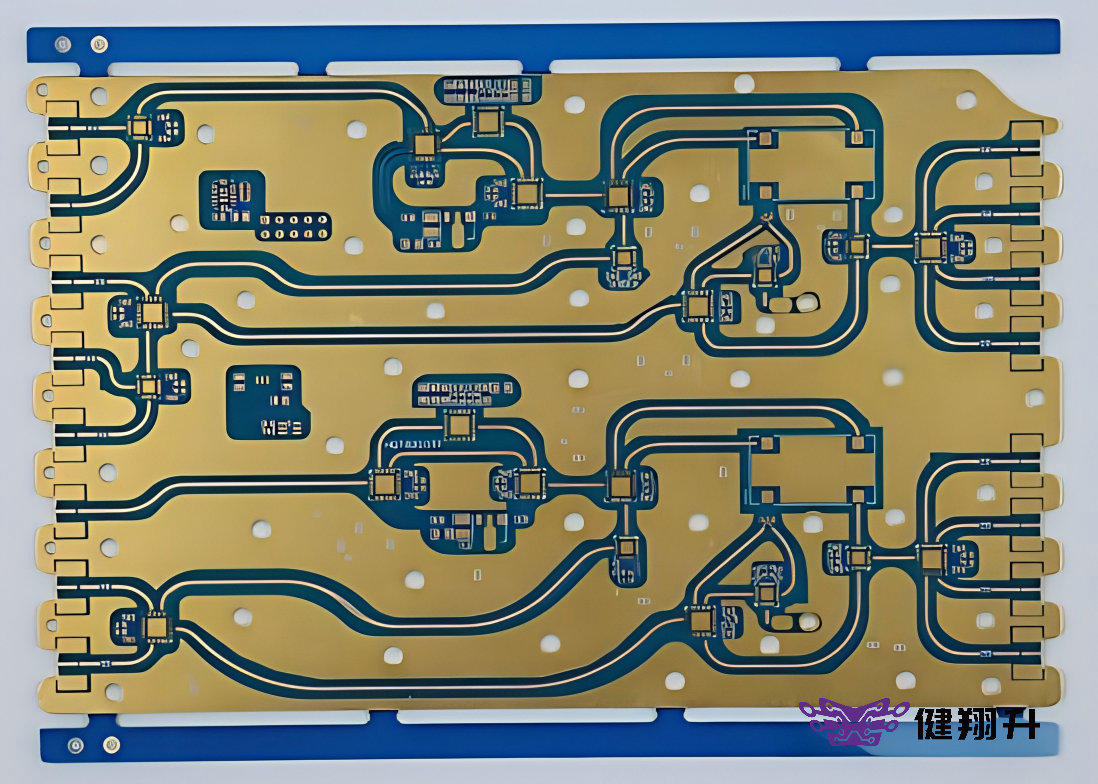

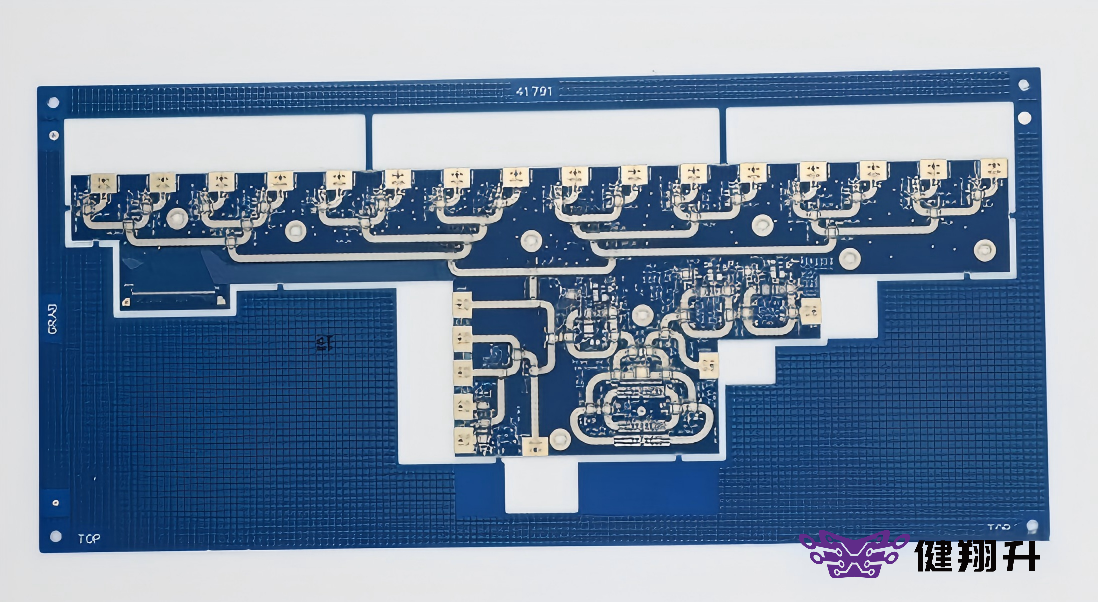

在射频（RF）电路中，由于涉及高频信号，接地尤为重要。在射频频率下，即使是微小的接地问题，也可能导致信号失真、干扰以及性能下降。关键挑战在于确保接地系统不会引入额外的噪声或信号损耗，从而影响射频信号的质量。

射频电路的设计考虑因素：

接地环路：当存在多个接地连接并形成不必要的电流路径时，就会出现接地环路，从而导致噪声和不稳定。采用星形接地等正确的接地技术，有助于将敏感元件与噪声路径隔离开来。

隔离：在射频电路中，将敏感的模拟元件与噪声较大的数字元件隔离开来非常重要。通常可通过为模拟电路和数字电路分别设置独立的地平面来实现这一点，从而确保数字信号产生的噪声不会影响模拟元件。

屏蔽：射频电路通常会进行屏蔽，以防止来自外部的电磁干扰（EMI）。屏蔽层需要正确接地，才能有效阻挡外部噪声并避免地环路问题。

示例：

在无线通信设备中，接地或屏蔽不当会导致信号衰减，即射频信号强度降低。这可能引发信号微弱或中断，使设备变得不可靠。采用恰当的接地隔离和屏蔽技术，可确保通信信号强劲、清晰。

接地技术如何影响PCB测试与故障排除？

接地技术通过确保良好的接地连续性、最大限度地减少阻抗问题，并有助于识别可能干扰电路性能的噪声、接地环路和信号完整性问题，从而影响PCB的测试与故障排除。

测试接地完整性

如何测试PCB接地系统的完整性？

测试PCB的接地完整性至关重要，以确保接地连接连续、稳定，并能按预期正常工作。接地不良可能导致信号问题、噪声和系统故障。以下是用于测试地面完整性的主要方法和工具：

测试接地连续性：

连续性测试用于检查接地路径是否畅通无阻。使用设置为连续性模式的万用表，您可以对PCB上的各个接地点进行测试，以确保它们连接良好。如果万用表发出连续的蜂鸣声，则表明连接正常。

阻抗测试：

阻抗测试用于测量接地路径对交流信号的电阻。如果阻抗过高，可能表明接地连接不良，从而导致信号失真或丢失。时域反射法（TDR）是高频电路中测量阻抗的一种常用方法。

工具与设备：

示波器：用于观察地平面的电压波动。噪声或不稳定的地平面会表现为不规则的振荡。

网络分析仪：这些仪器用于射频设计中，以测量高频信号的完整性，并检查是否存在影响信号质量的接地问题。

示例：

在高速数字电路中，使用万用表进行连通性测试，并用示波器检查接地平面的电压波动，有助于在问题影响性能之前将其精准定位。

排查与接地相关的问题

如何识别并解决PCB中的接地问题？

与接地相关的问题会导致PCB出现各种性能问题，例如噪声、不稳定以及元器件功能失常。以下是识别并解决这些问题的分步指南：

l 步骤1：检查接地连续性
首先，确保所有接地连接均保持连续。使用万用表测试每个接地引脚及线路的连通性。如果接地网络的任何部分出现断开，都需要重新连接。

l 第2步：测量阻抗
接下来，检查接地路径的阻抗，尤其是在高速设计中。高阻抗可能导致信号衰减，因此务必测量并确认阻抗在可接受范围内。

l 第3步：检查接地平面和走线
检查接地平面及其走线。留意铜层是否存在间隙或断裂，这可能导致电流的回流路径不完整。如果接地平面存在问题，应通过重新布线或加固接地平面来加以解决。

l 第4步：检查接地回路
当存在多个接地路径且各路径电位不同时，就会产生地环路，从而引发噪声和不稳定。使用示波器检查地线上是否存在高频噪声，这可能表明存在地环路。如果发现地环路，可通过优化接地布局或隔离接地路径来消除它。

l 步骤5：测试噪声和EMI
使用EMI分析仪检查是否存在不必要的电磁干扰。接地问题往往是EMI的根源，因此请确保接地平面连续且与高频信号隔离。

接地问题的常见症状：

l 信号完整性问题：当接地路径不良时，信号失真或丢失是常见现象。

l 异常行为：随机复位或元件故障通常指向接地问题。

l 噪声增大：系统中噪声水平升高，尤其是在模拟元件中，通常表明接地不良。

示例：

在通信系统中，如果传输信号存在噪声，您可以通过测试连通性、测量阻抗以及检查是否存在接地回路，来识别接地问题。解决接地问题后，信号的清晰度和稳定性将得以恢复。

结论

有效的接地是实现可靠且高性能PCB设计的基石。精心设计的接地系统可确保电信号保持完整性，最大限度地降低噪声，并通过为电流提供安全高效的回流路径来稳定电路。无论您是在设计高速电路还是射频器件，接地都起着至关重要的作用，有助于防止信号衰减、降低电磁干扰，并确保电路按预期正常运行。

通过遵循最佳实践——例如使用实心接地平面、尽量减小回路面积以及分离模拟地与数字地——您可以避免常见的接地错误，如接地分布不良、地环路和回流路径不足。这些简单却至关重要的步骤能够带来更可靠、更高效的PCB设计，使其能够满足现代应用的严苛需求。

在健翔升，我们深知有效接地的重要性及其对PCB整体性能的影响。作为领先的PCB和PCBA供应商，我们致力于提供符合最高行业标准的优质产品，确保您的设计运行无误且可靠。凭借我们的专业技术和先进的制造工艺，我们助力您的创意变为现实，确保每块电路板都兼具卓越性能与持久耐用。

常见问题

1. PCB中地和电源有什么区别？

地和电源在PCB设计中发挥着两种截然不同但至关重要的作用。

地是电路中所有电压等级的参考点。它通常被称为“GND”，并作为电流的公共回流路径。所有元件都以地为电压电平的参考，电流在经过元件后也会返回到地。

l 电源（通常标记为VCC或VDD）为元件的运行提供所需能量。它向元件供电并驱动电流流经电路，这对于微处理器、传感器和LED等有源元件的正常工作至关重要。

简单来说，地线是参考点（通常为零伏），而电源则提供能量以使电路正常工作。如果没有稳定的地线，所供应的电源将失去参考点，电路也就无法正常运行。

2. 我如何在PCB设计中防止接地环路？

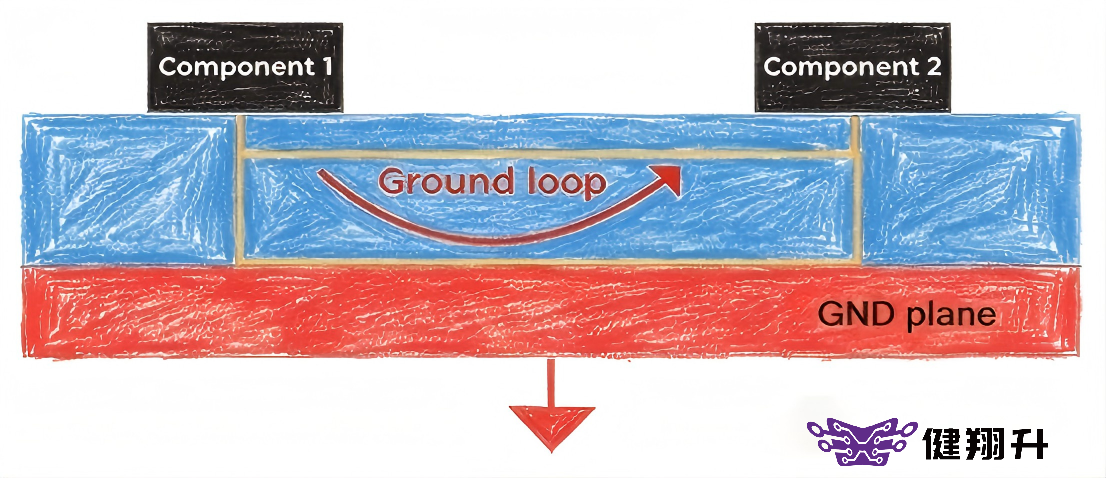

当多个接地路径形成不同的电位差时，就会产生地环路，从而导致电路中出现不必要的噪声、嗡鸣或不稳定。以下是PCB设计中防止地环路的一些实用方法：

l 星形接地配置：
防止接地回路最有效的方法之一是采用星形接地配置。这种方法将所有接地点连接到一个单一的中心点，从而最大限度地减少多条路径，并确保电流仅通过一条路径返回。这样便可消除因接地网络各部分之间存在不同电位差而引起的接地回路问题。

l 精心布局规划：
谨慎布设地线走线同样至关重要。务必确保所有返回电流都沿最短路径流向地。避免将敏感信号的走线靠近地平面，因为这可能导致不必要的耦合。此外，还应通过使用更宽的走线或增加过孔来尽量降低地线路径的阻抗，以确保电流能够顺畅地回流至地。

l 使用独立的地平面：
对于复杂设计，建议将模拟地和数字地分开，尤其是在可能产生高频噪声的电路中。在单一点连接两个地，以防止噪声传播到模拟信号中。

3. 为什么高速电路需要一个完整的地平面？

完整地平面对于高速电路至关重要，原因有以下几点：

l 降低噪声：
一个完整且连续的接地平面可为电流提供稳定的回流路径。当接地路径完整时，来自外部的噪声或高频信号能够更有效地被吸收，从而降低电磁干扰（EMI）的可能性。

l 稳定信号返回：
高速信号需要稳定的信号回流才能正常工作。连续的接地平面可确保回流电流直接流经信号走线下方，从而最大程度地降低信号失真、反射或损耗的风险。若缺乏坚实的接地平面，高速信号可能会出现时序误差和数据损坏。

l 最小化电磁干扰：
在高速电路中，信号频率可能极高，即使接地路径的微小变化也会导致显著的噪声。一个坚实的接地平面可充当屏蔽层，隔离各元件并降低电磁干扰，从而确保更佳的信号完整性和更可靠的性能。

4. 我能否为模拟电路和数字电路共用一个接地平面？

为模拟电路和数字电路共用一个接地平面是可行的，但这样做既有优点也有缺点。

共用地面平面的优点：

l 经济高效：采用单层接地平面可节省空间并简化PCB布局，尤其适用于较简单的设计。

l 简化布线：采用共地平面，信号走线和电源走线更容易布设，从而简化整体设计。

共地平面的缺点：

l 噪声耦合：数字电路通常会产生高频噪声，这种噪声可能会干扰敏感的模拟信号。如果共用地平面，数字侧的噪声会耦合到模拟信号中，从而导致信号失真或串扰。

l 地环路：若未经过精心设计而共享接地平面，可能导致地环路，从而增加噪声水平并降低模拟元件的性能。

何时分离接地：

对于高精度模拟设计，通常最好将模拟部分和数字部分的接地层分开。这可以通过为每一部分使用独立的接地层来实现，但需确保它们仅在一点（通常是电源处）相连，以保持共同的参考电位，同时避免两种电路之间的噪声传递。

5. 如何在不增大PCB尺寸的情况下改善接地？

在不增大PCB尺寸的情况下改善接地可能颇具挑战，但通过精心的设计决策，这是完全可行的：

l 优化接地路径布局：
提高接地性能而不增大尺寸的关键在于优化布局。确保地线路径尽可能短且直接。为地线路径选用宽大的走线，以降低电阻和阻抗，从而确保电流拥有低阻抗的回流路径。

l 高效利用接地过孔：
在多层PCB中，添加通孔以连接接地平面，有助于使接地电流更均匀地分布在整个电路板上。请合理布置通孔，以确保低阻抗路径，同时尽量不增加电路板面积。

l 使用铺地：
请考虑在未布有信号走线的层上使用敷铜（即专门用于接地的大面积铜箔）。这可在不增加PCB尺寸的情况下，改善接地效果并降低噪声。务必确保敷铜连续，避免接地路径出现间隙或中断。

l 最小化图层数量：
如果您的PCB设计允许，请尽量减少层数。这有助于保持接地平面的完整性，避免额外的接地布线或更大面积来处理高频电流。

通过遵循这些技巧，您可以在保持紧凑设计的同时改善接地效果，确保您的PCB高效运行，而无需不必要地增大尺寸。
