铜箔在PCB制造中发挥着关键作用，从电导率到信号完整性，无不受到其影响。铜箔的特性会直接决定电子设备的性能、可靠性和效率。由于市面上有多种类型、厚度和表面处理工艺可供选择，因此根据具体设计需求选用合适的铜箔至关重要。

在本指南中，我们将为您详细解析选择PCB项目用铜箔时需考虑的关键因素。从了解不同类型的铜箔，到挑选最合适的厚度，本文将助您做出符合项目技术需求的明智决策。无论您是在处理高频电路还是高功耗应用，合适的铜箔都是实现最佳性能的关键。

什么是PCB铜箔？它起什么作用？

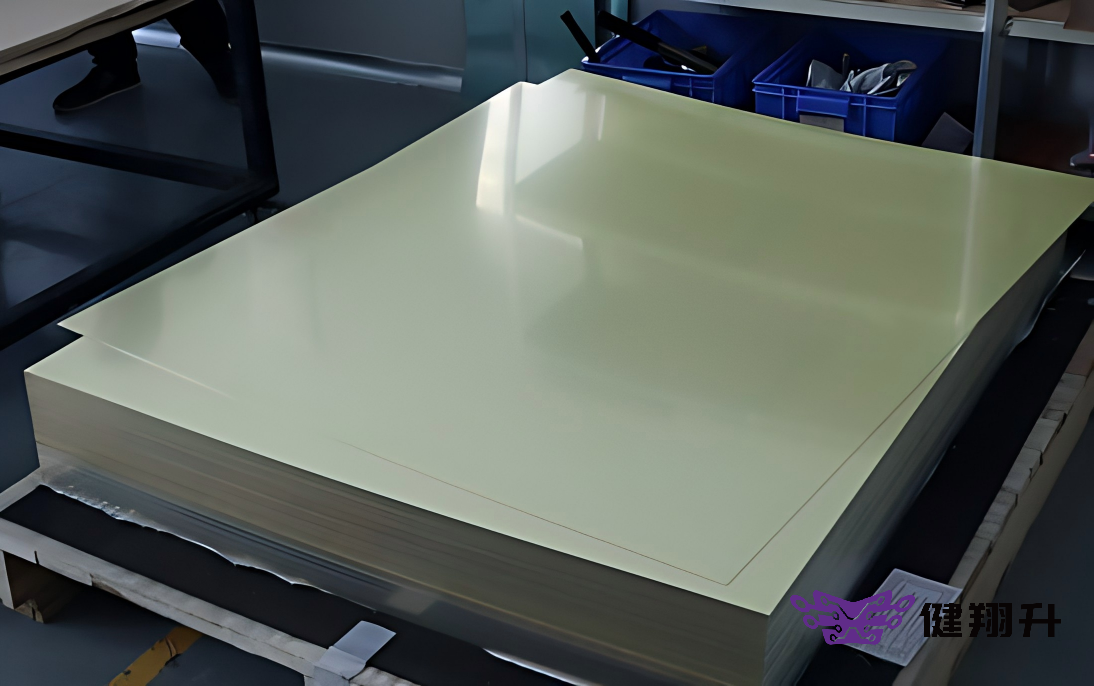

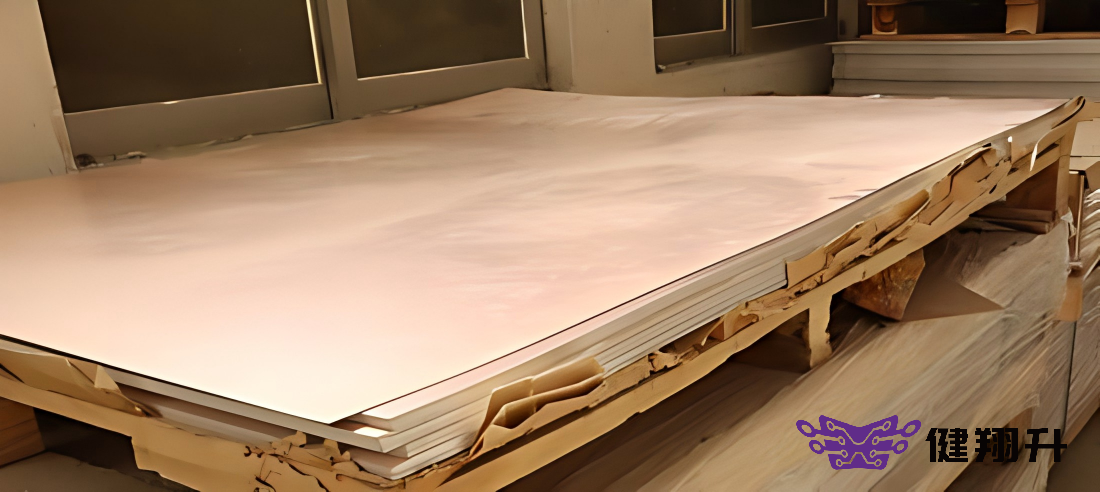

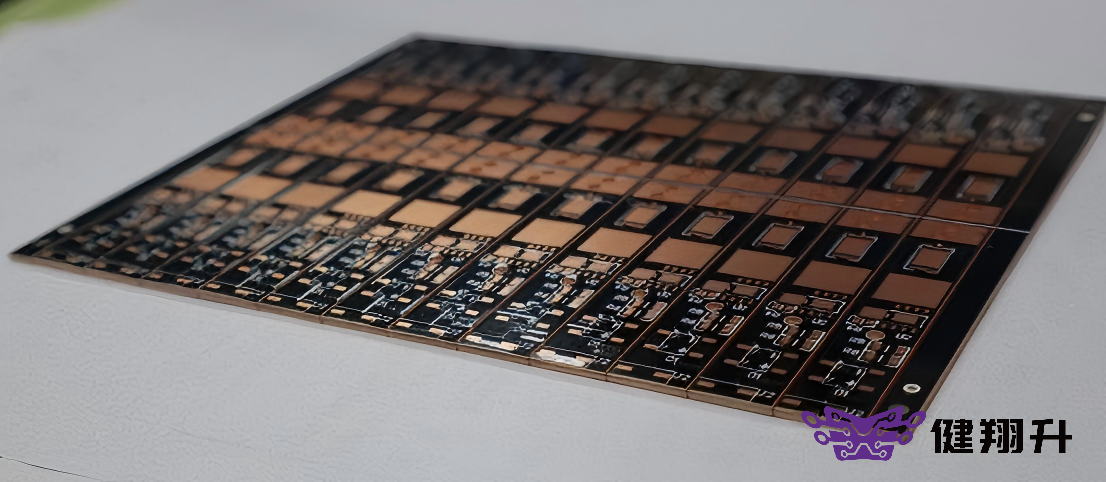

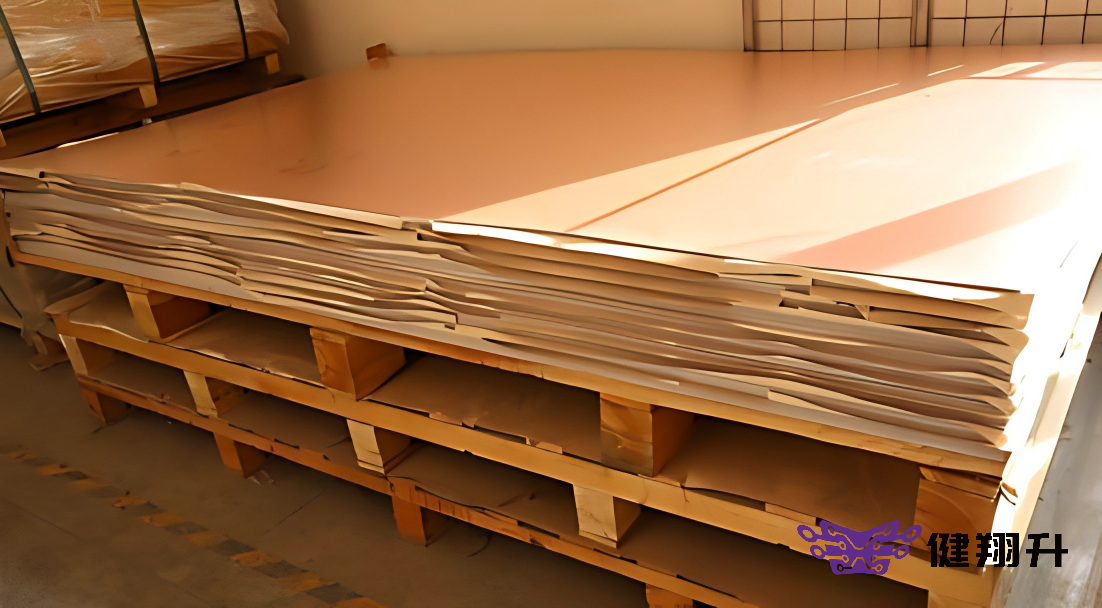

铜箔是PCB制造中最重要的材料之一。它通常由高纯度铜制成，并粘合在PCB基板的表面，例如玻璃纤维或树脂。铜箔厚度极薄，一般从几微米到几毫米不等，用于在PCB上构建电路。

PCB铜箔的成分由铜金属构成，而铜以其优异的导电性而闻名。这使得电信号和电力能够在PCB上的各个元件之间高效流通。如果没有铜箔，PCB将无法实现其连接和为电子元件供电这一主要功能。

PCB铜箔的功能

印制电路板铜箔的主要功能是导电、传输信号和散热。它确保电信号正确流通，支持高频信号传输，并有助于管理电路板内的热量。

1. 电导率：
铜是导电性能最好的材料之一。在印刷电路板中，铜箔被用来形成电气路径，使电流能够在电阻、电容和微芯片等元件之间流通。如果没有铜箔，就无法实现这些必要的电气连接。

2. 信号传输：
铜箔在信号传输中也发挥着至关重要的作用，尤其是在高频应用中。在智能手机或电脑等通信设备中，信号需要快速传输且损耗最小。铜光滑、导电的表面有助于更高效地传输这些信号，因此它成为高速电路不可或缺的材料。

3. 散热：
电子设备在电流通过元件时往往会发热。铜作为优良的导热材料，有助于将这些热量从PCB的敏感区域导走，从而确保元件不会过热。这种热管理对于保持设备的使用寿命和可靠性至关重要。

真实案例：
在智能手机中，PCB上使用的铜箔有助于连接CPU、内存及其他组件，确保数据能够高效且不间断地处理。它还能帮助管理处理器产生的热量，防止过热，从而保证设备运行流畅。

PCB铜箔的主要类型有哪些？

印制电路板铜箔的主要类型按制造工艺（RA铜箔和ED铜箔）以及应用/性能特性（标准型、高温型、低轮廓型、反面处理型和树脂涂层铜箔）进行分类。

按制造工艺分类

印制电路板铜箔按制造工艺可分为两大类：RA铜箔（轧制退火铜箔）和ED铜箔（电镀铜箔）.

RA铜箔（轧制退火铜箔）

RA铜箔是通过将铜轧制成薄片，然后进行退火处理以软化材料而制成的，因此具有出色的柔韧性和光滑度。它的表面粗糙度低，有助于降低信号损耗，尤其适用于高频应用。

优势：

l 灵活性：RA铜具有极高的柔韧性，非常适合用于柔性印刷电路板（FPC）.

l 光滑表面：表面光滑，粗糙度低，有利于高速信号传输并降低信号衰减。

缺点：

l 生产成本更高：与电解铜箔相比，制造工艺成本更高。

l 硬度较低：RA铜的结构较软，在加工过程中可能更容易出现划痕和损伤。

主要应用：

l 柔性印刷电路板（FPC）

l 高频和高速电路（例如，射频/微波电路）

电解铜箔（ED铜箔）

ED铜箔采用电镀工艺生产，铜离子沉积在旋转的阴极滚筒上，从而形成铜箔。这种铜箔广泛应用于刚性PCB，尤其在消费电子和计算机领域。

优势：

l 成本更低：该制造工艺比RA铜箔更具成本效益。

l 高机械强度：ED铜硬度更高，因此在生产过程中更耐刮擦。

缺点：

l 灵活性较低：它不如RA铜箔灵活，这限制了其在柔性PCB中的应用。

l 更高的表面粗糙度：表面粗糙度较高，可能影响高频性能和信号完整性。

主要应用：

l 刚性PCB（例如，智能手机、笔记本电脑和消费电子产品）

l 对柔性要求较低的电力电子设备

对比表

属性	RA铜箔	ED铜箔
制造工艺	轧制与退火	电镀
灵活性	高（适用于FPC）	低（适用于刚性PCB）
表面光滑度	粗糙度低	粗糙度较高
成本	更高	较低
硬度	更软（抗刮性较差）	更硬（更耐用）
应用	柔性、高频、高速电路	刚性PCB、电力电子

按应用和性能分类

印制电路板用铜箔还可根据其性能特点及最适宜的具体应用进行分类，包括标准铜箔、耐高温高延展性铜箔、低轮廓铜箔、反面处理铜箔以及树脂涂层铜箔。

标准铜箔（STD）

标准铜箔广泛应用于大多数PCB应用，包括消费电子和通用PCB。它采用电沉积法生产，为众多日常产品提供了可靠且经济实惠的解决方案。

优势：

l 经济高效

l 适用于大多数通用PCB应用

应用：

l 消费电子

l 电脑硬件

l 通用PCB设计

高温高延展性铜箔（HTE）

HTE铜箔

优势：

l 优异的耐高温性能

l 防止热应力下开裂

应用：

l 汽车用PCB

l 工业机械

l 暴露于高温的设备

低轮廓铜箔（LP/VLP/HVLP）

LP、VLP 和 HVLP 铜箔的特点是表面极其光滑，可降低表面粗糙度，有助于最大限度地减少信号衰减，因此非常适合高速数字电路和射频应用。

优势：

l 极其光滑的表面

l 降低高速应用中的信号损耗

应用：

l 高频PCB（例如：5G、Wi-Fi和射频电路）

l 高速通信设备

反向处理铜箔（RTF）

RTF铜箔经过特殊的反向处理，使表面极其光滑，同时增强了铜箔与PCB基板之间的结合强度。这种铜箔适用于对粘附力要求极高的高可靠性应用场合。

优势：

l 改善的附着力

l 箔材与基材之间的强键合

应用：

l 高可靠性PCB（例如，航空航天）

l IC基板

树脂涂层铜箔（RCC）

RCC铜箔在铜箔的一侧或两侧涂覆有树脂涂层，可提高附着力和防潮性能。这种铜箔用于柔性电路板（FPC）以及高密度互连板（HDI板）的高性能设计中。

优势：

l 增强的附着力

l 防潮

应用：

l 柔性电路板

l HDI板

l 可穿戴设备

l 医疗电子

对比表

类型	特性	应用
标准铜箔（STD）	通用型、高性价比	消费电子、电脑硬件
高温铜箔（HTE）	耐高温，延展性好	汽车、工业机械
低轮廓铜箔（LP/VLP/HVLP）	超光滑表面，降低信号损耗	高频和高速电路
反向处理铜箔（RTF）	增强附着力，光滑表面	航空航天、IC基板
树脂涂层铜箔（RCC）	树脂涂层，用于防潮	柔性PCB、HDI板, 可穿戴设备

如何选择合适的铜箔厚度？

要选择合适的铜箔厚度，请根据具体应用的电流需求、信号完整性要求以及热管理需求进行考量：高密度电路宜选用较薄的铜箔，而大电流或高功率设计则应选用较厚的铜箔。

铜箔厚度测量方法

铜箔厚度主要可通过两种方式测量：按重量（每平方英尺盎司数）或按直接厚度（微米或密耳）。

重量（每平方英尺盎司）

在PCB制造中，铜箔的重量测量系统应用广泛。它指的是每平方英尺铜箔的重量，以盎司为单位。例如，每平方英尺1盎司表示该铜箔的厚度为35微米。这一测量方法之所以常用，是因为它能以简单直观的方式，将铜的导电性能与厚度联系起来。

换算：

1 盎司每平方英尺 ≈ 35 微米（微米）。

这种方法很有用，因为它直接将铜的导电性（取决于其厚度）与其重量联系起来。

真实案例：

对于手机PCB，典型的铜箔厚度可能是1盎司（约35微米），这在柔韧性和导电性之间取得了平衡。

直接厚度（微米或密尔）

直接厚度测量采用微米（μm）或密耳来精确界定铜箔的厚度。1密耳等于0.001英寸，约等于25.4微米。这种方法无需通过重量换算即可获得精确的厚度值，常用于对尺寸精度要求极高的设计中，以确保性能达标。

换算：

1 密尔 = 0.001 英寸 ≈ 25.4 微米。

真实案例：

对于用于电源的高功率PCB，铜箔厚度可能为2密尔（约50.8微米），足以承受大电流而不致过热。

常用铜箔厚度规格

常见的铜箔厚度包括0.5盎司（约18微米）、1盎司（约35微米）、2盎司（约70微米）和3盎司（约105微米以上），每种厚度都适用于不同的应用场景，具体取决于电流大小、信号完整性和功率需求。

0.5盎司（约18微米）

厚度约为18微米的0.5盎司铜箔常用于高密度互连（HDI）领域，适用于需要细小精细线路和更高电路密度的场合。这种较薄的铜箔特别适合空间受限但同时仍需高导电性的应用。它还因其重量更轻、更具柔韧性而被用于柔性PCB。

应用：

l 手机

l 紧凑型消费电子产品

l HDI板

1 盎司（约 35 微米）

1盎司铜箔是各类消费电子产品的最常用厚度。它在满足一般应用的导电性需求的同时，既不过厚也不过贵。35微米的厚度非常适合日常设备，可在电力分配、信号完整性和散热方面实现最佳性能。

应用：

用于智能手机的PCB

笔记本电脑和台式机

l 通用消费电子产品

2盎司（约70微米）

2盎司铜箔厚度约为70微米，适用于承载较高电流的电路。较厚的铜箔有助于降低功率损耗，提高电流承载能力，并更有效地散热，因此特别适合用于电源、电机驱动器和大功率PCB等电力密集型应用。

应用：

l 电源电路

l 汽车电子

l 电机控制PCB

3 盎司及以上（~105 微米及以上）

厚度超过3盎司（105微米及以上）的铜箔适用于高功率和大电流的应用场景。其加厚设计可确保铜箔承受更高的电流密度，提供更优异的散热性能，并降低因过热而导致PCB失效的风险。这种铜通常用于大功率电子设备和工业应用。

应用：

l 大功率电路板（例如，电动汽车电池管理系统）

l 重型电源转换器

l 汽车电力电子

对比表

铜箔厚度	公制等效值	主要特性	典型应用
0.5盎司	约18微米	超薄、高密度布线，柔韧性好，非常适合精细线路	手机、小型消费电子产品、HDI板
1盎司	约35微米	导电性、成本与性能的平衡标准	智能手机、笔记本电脑、电脑、一般消费电子产品
2盎司	约70微米	高电流容量，更佳散热性能，更低功耗	电源、汽车电子、电机控制PCB
3盎司以上	约105微米以上	极高电流承载能力，卓越的热性能，适用于重型应用	电动汽车电池系统、大功率变流器、工业电子设备

PCB设计中铜箔的关键考量因素

在PCB设计中，铜箔的关键考量因素包括其载流能力、对信号完整性的影响、阻抗控制、热管理以及可加工性，所有这些都会影响PCB的整体性能和可靠性。

电流承载能力

印制电路板安全承载电流的能力在很大程度上取决于铜箔的厚度。较厚的铜箔具有更大的横截面积，因此能够在不产生过多热量的情况下承载更大的电流。这一点对于大功率应用至关重要，在这些应用中，铜箔需要承受高电流负载而不会过热。

例如，1盎司铜箔适用于低至中等电流的应用，而2盎司或3盎司铜箔则为大功率电路所必需，如电源板和汽车电子设备。合适的铜箔厚度可确保PCB能够承载所需的电流，同时避免因热过载而导致的潜在损坏或故障。

真实案例：

在电源单元中，使用较厚的铜箔（例如2盎司或3盎司）有助于防止大电流通过时产生过多热量，从而保持稳定运行，这对于延长使用寿命和提高可靠性至关重要。

信号完整性

信号完整性是指通过PCB传输的电信号的质量，其可能受到趋肤效应和铜箔表面粗糙度等因素的影响。

趋肤效应

在高频下，电信号倾向于集中在导体（铜箔）的表面附近，这种现象称为趋肤效应。这会导致电阻增大和信号损耗加剧，尤其是在高速电路中尤为明显。铜箔的厚度有助于减轻趋肤效应的影响，因为较厚的铜箔能够使信号在更大的表面积上更高效地传输。

为最大限度地减少趋肤效应，高频PCB通常采用低轮廓铜箔（LP/VLP/HVLP），其表面更加光滑。这可降低表面电阻，有助于保持信号完整性，确保高质量传输。

真实案例：

在5G通信电路中，采用表面粗糙度低且厚度合适的铜箔，有助于保持高速信号传输而不产生损耗，这对数据传输效率至关重要。

表面粗糙度与信号损耗

具有粗糙表面的铜箔会导致信号路径不平整，从而造成额外的信号损耗，使电阻增大，能量耗散加剧。在高频应用中，表面粗糙度尤为重要，因为在这种应用中必须在长距离传输中保持信号的完整性。

低轮廓（LP）或超低轮廓（VLP）铜箔表面更光滑，非常适合高速电路，因为它们能最大限度地降低电阻并减少信号损耗。选择表面粗糙度可控的合适铜箔，可提升整体性能与可靠性，尤其适用于射频和微波电路等对敏感度要求较高的电子设备。

真实案例：

在用于Wi-Fi路由器的高频PCB中，采用光滑铜箔可确保信号保持强劲与稳定，从而提供更佳的覆盖范围和性能。

阻抗控制

阻抗控制对于保持高速数字电路和射频电路的性能至关重要。阻抗受铜迹线宽度、铜箔厚度以及所用介电材料的影响。一致的铜箔厚度有助于确保整个PCB上的阻抗均匀，这对高频应用中的信号完整性至关重要。

例如，许多通信系统需要50欧姆或100欧姆的差分阻抗。通过精确控制铜箔厚度和走线宽度，制造商能够确保阻抗保持一致，从而实现信号无失真、无反射地传输。

真实案例：

在高速数据传输的PCB中，确保正确的阻抗控制并采用精确的铜箔厚度，有助于防止数据损坏，并保证设备之间通信顺畅。

热管理

铜是极佳的热导体，较厚的铜箔能够更高效地散热。在大功率PCB中，例如用于电源或汽车应用的PCB，热量管理至关重要，以防止元件失效。铜箔有助于将热量从PCB的敏感区域带走，并均匀地分布到整个表面。

铜箔的厚度直接影响印制电路板有效处理功率器件产生的热量的能力。较厚的铜箔（例如2盎司或3盎司）有助于提升散热性能，因此非常适合对散热要求较高的应用场合。

真实案例：

在电动汽车电池管理系统（BMS）中，较厚的铜箔有助于管理电池产生的热量，确保系统的安全与高效运行。

可加工性

铜箔厚度会影响PCB制造工艺的便捷性和质量，例如蚀刻以及与基板的粘合性能。

蚀刻工艺

在蚀刻过程中，通过化学方法去除铜箔，以形成所需的电路图案。铜箔越厚，蚀刻所需的时间就越长，从而可能增加生产时间和成本。此外，较厚的铜箔需要更精确的蚀刻控制，以避免出现线路不均匀或侧蚀等问题，这些问题会影响PCB的性能和可靠性。

对于具有精细特征或高密度互连（HDI）的设计，更薄的铜箔是首选，因为它们更容易以高精度进行蚀刻。

真实案例：

对于用于智能手机的HDI板，会采用较薄的铜箔（例如0.5盎司），以确保精确蚀刻，并防止在精细、高密度走线图案中出现误差。

剥离强度

剥离强度是指铜箔与PCB基板之间的结合力。如果铜箔的粘合不牢固，在搬运过程中或受到热应力时可能会发生剥离。较厚的铜箔与较薄的铜箔相比，其剥离强度要求可能有所不同；确保良好的附着力对于PCB的可靠性至关重要。

诸如反向处理铜箔（RTF）等特殊处理工艺可提高剥离强度并改善附着力，使PCB在恶劣环境中更具耐用性。

真实案例：

在航空航天用PCB中，由于高机械应力较为常见，高剥离强度可确保铜箔在极端条件下保持完好，并维持可靠的电气连接。

PCB铜箔常见的表面处理方法有哪些？

PCB铜箔的常见表面处理方法包括热风整平（HASL）、化学镀镍/浸金（ENIG）、浸锡、浸银以及有机可焊性保护剂（OSP），每种方法都为不同的PCB应用提供了独特的优势。

热风焊料平整（HASL）

热风整平（HASL）是用于处理PCB铜表面最常见且最传统的方法之一。在此工艺中，铜表面会涂覆一层熔融焊料，随后利用热风进行整平，以确保获得光滑、均匀的表面效果。这种处理有助于防止铜氧化，使表面适合焊接元件。

优势：

l 经济高效

l 适用于大多数标准应用

l 保护铜免受氧化

缺点：

l 焊料层厚度可能不一致

l 由于可能存在表面不平整，不适用于细间距元件或高频应用

应用：

l 消费电子

中低档PCB

真实案例：

HASL广泛应用于智能手机电路板和基础消费电子产品，这些领域对成本效益要求较高，且性能需求并不特别苛刻。

化学镀镍/浸金（ENIG）

化学镀镍/浸金（ENIG）是一种流行的表面处理工艺，首先在铜表面上沉积一层镍，随后通过浸镀方式覆盖一层薄金。这一工艺可形成平整光滑的表面，非常适合高精度焊接。

优势：

l 出色的平整度和光滑度，这对高密度互连（HDI）至关重要

l 卓越的耐腐蚀性

l 适用于细间距元件和高频应用

缺点：

l 比HASL更贵

l 需要更复杂的工艺

应用：

l 高性能PCB（例如，移动设备、高速计算机、医疗设备）

真实案例：

ENIG工艺常用于服务器主板和智能手机PCB，这些领域对高速、可靠的信号传输至关重要。

浸锡

浸锡是一种通过化学浸渍在PCB铜表面上沉积一层薄锡的工艺。这种工艺可形成光滑均匀的镀层，具有优异的抗氧化性能，从而确保PCB拥有长久的使用寿命。

优势：

与镀金方法相比，成本效益更高

l 表面光滑，氧化程度最低

l 适用于多种焊料的焊接

缺点：

l 易形成锡须，在特定条件下可能引发短路

l 与ENIG等其他方法相比，可能无法提供最佳的耐腐蚀性

应用：

l 消费电子、汽车PCB、中低档应用

真实案例：

浸锡工艺常用于汽车电子领域，如汽车音响系统和仪表板PCB，这些应用对焊接可靠性与成本效益至关重要。

浸银

浸银与浸锡类似，但采用银作为镀层材料。银具有优异的导电性和耐腐蚀性，因此非常适合用于对信号传输质量要求较高的应用场合。

优势：

l 优异的可焊性和表面光滑度

l 良好的导电性

l 耐腐蚀，尤其适用于保质期较长的PCB

缺点：

l 银会随时间氧化变色，尤其是在高湿度环境中

l 长期储存时，耐用性不如黄金

应用：

l 高频PCB，如射频模块、无线设备和高速数据传输板

真实案例：

浸银工艺常用于无线通信PCB，因为这类电路板对信号损耗低和可靠性高至关重要。

有机可焊性保护剂（OSP）

有机可焊性保护层（OSP）是一种环保涂层，可保护PCB的铜表面免受氧化。它是一层薄薄的有机涂层，能保持铜的可焊性，从而确保高质量的焊点。OSP是用于对耐用性要求不高、无需采用更昂贵的镀层（如ENIG）的PCB的热门选择。

优势：

l 环保（不含铅或金等重金属）

l 低成本解决方案

适用于无需额外耐用性的标准应用

缺点：

l 不如其他处理工艺（例如ENIG或HASL）耐用

l 保质期有限，因为其会随时间降解

应用：

l 消费电子、低成本PCB设计、智能家居设备

真实案例：

像LED照明系统和家用电器等低成本电子产品通常采用OSP作为PCB中铜层的保护涂层，因为它成本低且具有环保优势。

对比表

表面处理	主要特点	优势	劣势	典型应用
HASL	采用热风涂覆焊层	经济实惠，简单	焊层不一致，不适合细间距	通用型，消费电子
ENIG	镍+金镀层	卓越的平整度，耐腐蚀，非常适合细间距	昂贵，复杂	高性能PCB，移动设备
浸锡	浸镀锡	表面光滑，性价比高	易产生锡须	汽车电子，中低端PCB
浸银	浸镀银	焊接性能优异，导电性好	银饰随时间变色	高频、无线射频PCB
OSP	有机涂层	环保、经济实惠	保质期较短，耐用性较差	低成本、消费电子

如何为特定应用需求选择合适的铜箔类型？

要为特定应用需求选择合适的铜箔类型，需考虑电气性能（载流能力、信号完整性）和机械要求（柔韧性、耐热性）等因素，以匹配PCB的功能需求。

选择铜箔的原则

在为PCB选择铜箔时，应重点考虑两个主要因素：电气性能和机械性能。电气性能涉及确保铜箔具有足够的导电性，以满足电路的电流需求和信号完整性要求。机械要求重点关注PCB在不同环境条件下工作所需的强度、柔韧性和耐热性。

l 电气性能：根据电流承载能力选择适当厚度的铜箔（例如，对于电源等大电流应用，应选用较厚的铜箔）。

l 机械需求：请考虑PCB是需要柔性还是刚性。对于柔性PCB（FPC），柔韧性至关重要；而对于用于消费电子或电脑的刚性PCB，刚性则尤为重要。

选择合适铜箔的关键在于平衡这两方面的考量，以满足您的具体应用需求。

铜箔选型的实用建议

关于铜箔选择的实用建议包括：高频PCB应选用低剖面铜箔，大功率应用则宜选用较厚铜箔，而在低温环境下则应选用高延展性铜箔，以满足特定的性能与耐用性需求。

高频PCB

高频PCB需要采用表面粗糙度低的铜箔，以降低因趋肤效应导致的信号损耗，并提升整体信号完整性。LP（低轮廓）、VLP（超低轮廓）和HVLP（高超低轮廓）铜箔非常适合此类应用，因为它们具有光滑的表面，可有效降低高频信号所遇到的电阻。

此外，较薄的铜箔，如0.5盎司或1盎司，通常用于高频电路，可在不增加无谓重量或电阻的情况下，确保更佳的导电性能。

真实案例：

在5G网络设备中，采用VLP铜箔可确保高速信号以最小的衰减进行传输，从而使设备在极高频率下实现最佳性能。

大功率PCB

对于电源或电机驱动器等大功率应用，需要采用较厚的铜箔以承载更大的电流。2盎司（约70微米）或3盎司（约105微米）的铜箔是这类PCB的理想选择，因为它们具有更出色的电流承载能力和散热性能。此外，建议采用HASL（热风焊锡平整）或ENIG（化学镀镍/浸金）等表面处理工艺，以提升可焊性并提供抗氧化保护，确保连接在高温和重度使用条件下依然稳定可靠。

真实案例：

汽车电子，尤其是在电动汽车充电电路中，需要使用3盎司铜箔，以确保电路板能够承受大电流并有效散热。

低温应用

在温差极大的环境中，铜箔需要同时具备柔韧性和强度。高温可拉伸铜箔（HTE）正是此类应用的理想之选。即使在低温下，HTE铜箔仍能保持其延展性和柔韧性，因此特别适用于PCB可能经历快速温度变化或必须在零度以下环境下工作的场合。

此外，选用导热性高的铜箔可确保热量有效散发，从而防止敏感元件受损。

真实案例：

在北极环境中使用的户外传感器系统中，选用HTE铜箔是因为它能在冰冻温度下保持柔韧性和可靠性，从而确保长期稳定运行。

结论

为您的PCB选择合适的铜箔对于确保最佳性能、可靠性和耐用性至关重要。无论是用于高频电路、大功率应用，还是低温环境，铜箔的选择都会直接影响PCB的功能。作为经验丰富的PCB和PCBA供应商，健翔升致力于提供高品质的产品，以满足您的个性化需求，助您打造高效可靠的电子解决方案。请相信我们，我们将为您提供优质的材料与专业技术支持，让您的项目梦想成真。

常见问题

PCB铜箔与铜板有什么区别？

PCB铜箔是用于印刷电路板（PCB）的薄层铜材料，主要用于实现电气导电功能；而铜板则是较厚的铜材料，通常应用于建筑、屋顶和电气布线等工业领域。铜箔专为在PCB中制作电路而设计，可根据应用需求提供所需的特性，如柔韧性或刚性；而铜板则用于更广泛的工业领域，适用于厚度更大、更耐用的铜材。

如何选择合适的铜箔厚度？

在选择铜箔厚度时，需考虑多个因素，包括PCB的电流承载能力、信号完整性以及散热需求。对于大功率应用，必须选用较厚的铜箔（例如2盎司或3盎司），以应对更大的电流并提供更佳的散热性能；而对于通用型PCB或高频应用，则适合选用较薄的铜箔（例如0.5盎司或1盎司）。厚度的选择还将取决于电路的复杂程度以及是否需要柔韧性。

为什么铜箔的表面处理很重要？

铜箔表面处理至关重要，因为它能防止氧化并提高可焊性，从而直接影响PCB的可靠性和使用寿命。诸如HASL（热风整平）、ENIG（化学镀镍/浸金）和OSP（有机保焊剂）等处理工艺，不仅能保护铜箔免受环境侵蚀，还能提供光滑、均匀的表面，以实现更佳的元器件焊接效果。这确保了PCB能够承受机械应力，并在其预期应用中有效运行。

哪种铜箔适用于高频PCB？

高频PCB需要采用表面粗糙度低的铜箔，例如VLP（超低轮廓）或LP（低轮廓）铜箔。这类铜箔有助于最大限度地降低由趋肤效应引起的信号损耗，即高频信号主要沿铜箔表面传播。表面越光滑，信号遇到的阻力越小，从而确保高效传输并保持信号完整性，这对电信和无线设备等高速、高频应用至关重要。

铜箔厚度如何影响PCB性能？

铜箔的厚度对印制电路板的电气和热性能具有重要影响。较厚的铜箔可提高电流承载能力，使PCB在不发生过热的情况下承受更高的功率负载。此外，较厚的铜箔还能改善散热性能，这对于电源和电机驱动器等高功率应用至关重要。另一方面，对于信号完整性要求更高、电阻更小的高密度、高频电路，较薄的铜箔更为合适。铜箔过薄或过厚都可能导致性能不佳、热量积聚或信号完整性下降，从而影响PCB的整体可靠性。
