印刷电路板（PCB）的性能在很大程度上取决于其与其它组件无缝连接的能力。在确保这一功能的关键连接器中，金手指可谓至关重要——尽管体积小巧，却扮演着不可或缺的角色。金手指可与PCIe插槽和内存等接口实现可靠且稳定的电气与物理连接，从而促进数据传输与电源供应的顺畅进行。这些镀金连接器经久耐用，可承受数千次插拔，但其质量取决于制造工艺的精度。本文将探讨确保金手指PCB持久可靠的关键特性、生产步骤以及最佳实践。

什么是金手指PCB？

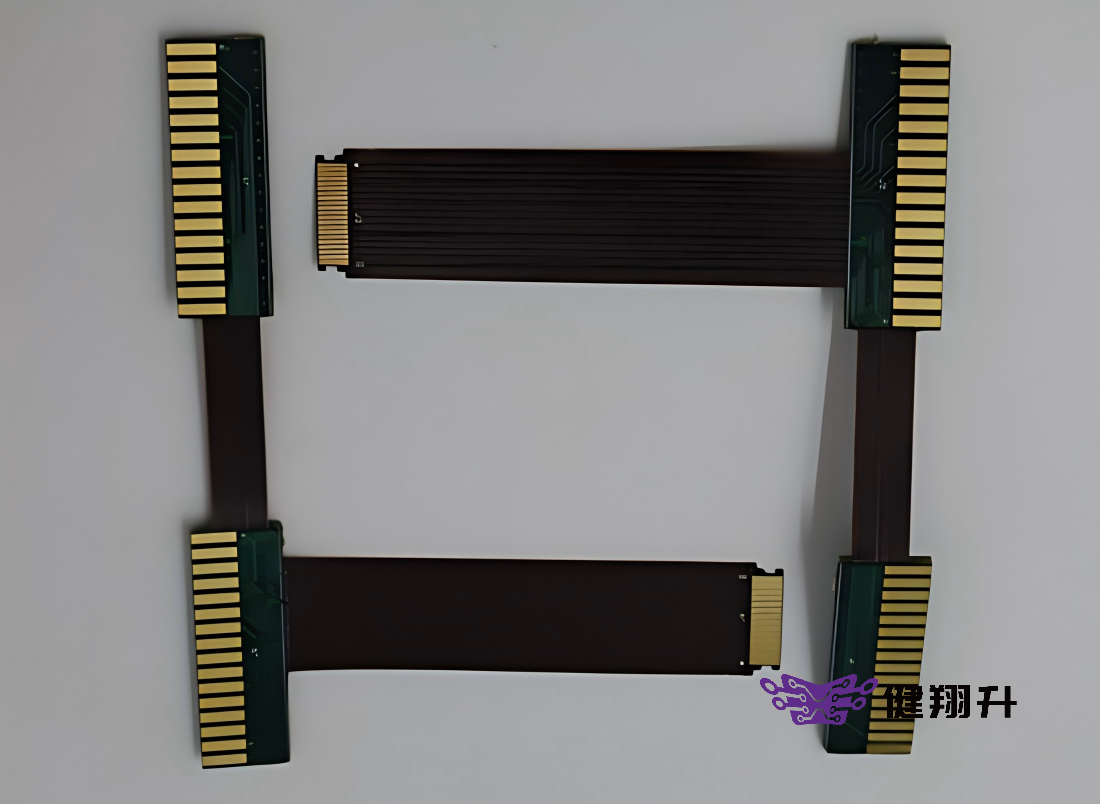

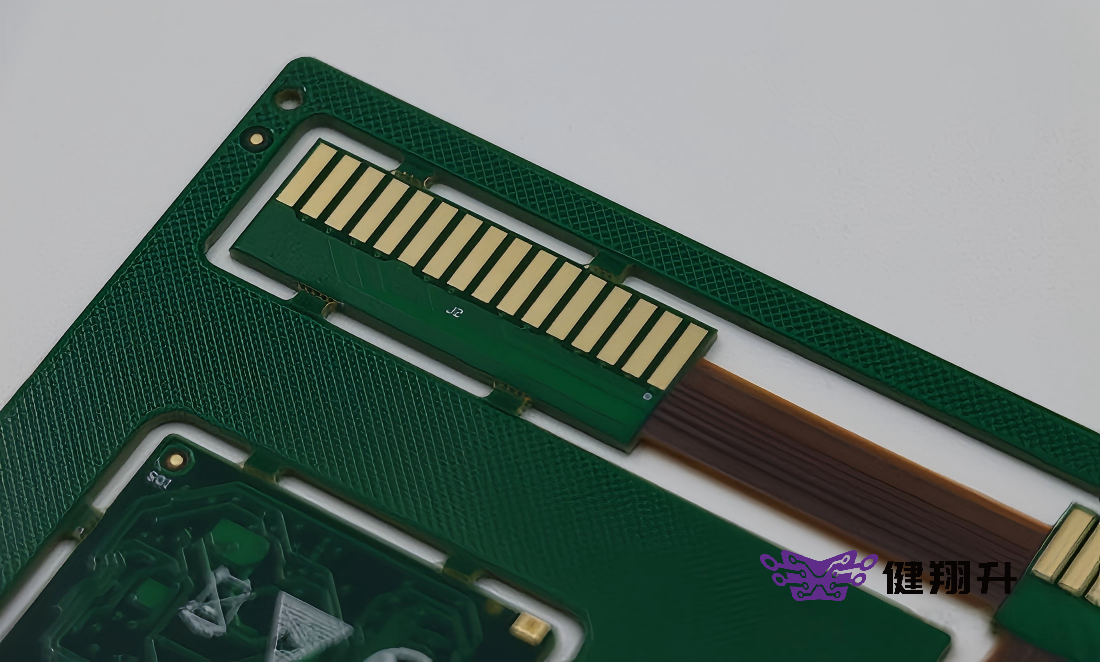

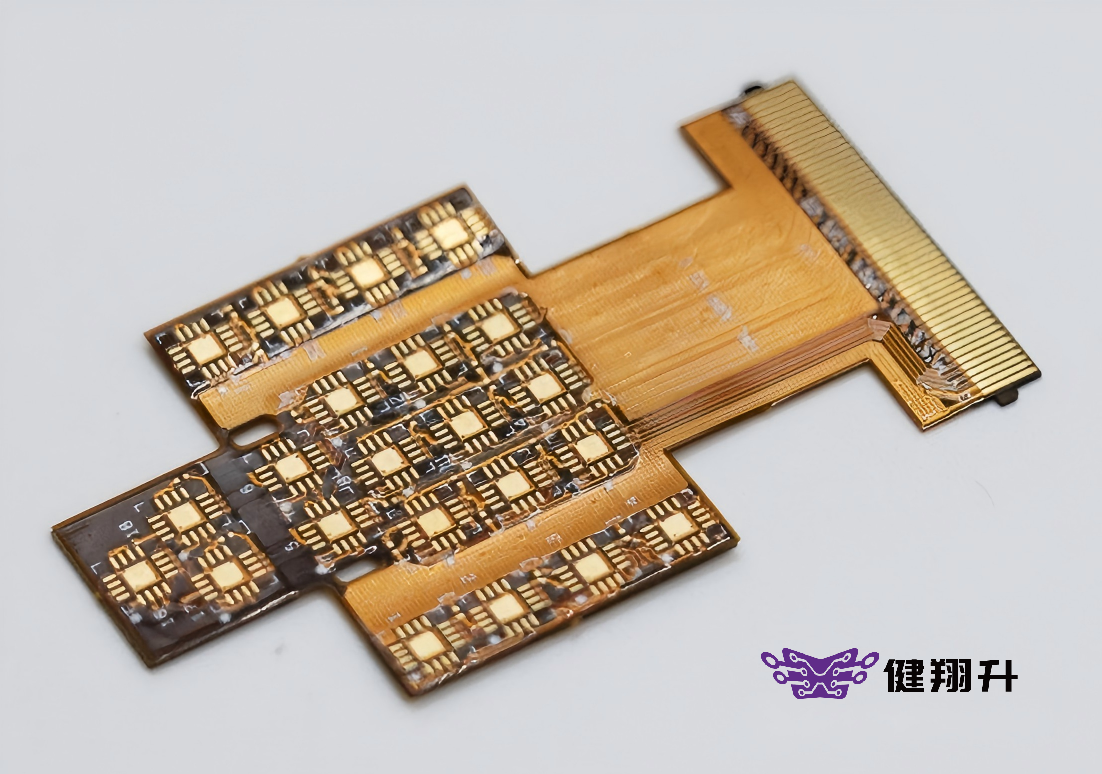

金手指是印刷电路板上的一种连接器。它通常是一排位于电路板边缘的矩形焊盘，表面镀有一层薄薄的金。这些连接器旨在与其他电路板或设备上的相应插槽或连接器实现电气和物理接触，例如PCIe插槽或内存插槽。镀金处理确保了可靠的导电性能和长久的耐用性，这对于需要频繁插拔的设备至关重要，例如显卡或网络扩展卡。

功能与应用：PCB中金手指的作用

金手指在系统各部件之间的信号传输和电源供应中发挥着至关重要的作用。当PCB插入插槽时，金手指会与插槽内部的金属弹簧夹片接触，从而形成电气连接。这使得数据和电源能够在各电路板之间顺畅流动。金手指尤其常见于服务器、显卡和网络设备等高性能设备中，在这些设备中，可靠性和性能至关重要。如果金手指连接不当，系统可能会出现信号丢失、性能下降，甚至导致硬件故障。

名称由来：为什么它被称为“金手指”？

“金手指”这一名称源于连接器的外观。触点焊盘上的镀金层使其呈现出光亮、形似手指的外观，因此人们称之为“金手指”。这一术语有助于将它们与其他外观或功能不同的PCB连接器区分开来。镀金不仅提升了它们的外观，还赋予了其高导电性、抗氧化性和耐用性等关键特性——这使它们非常适合于连接器需要频繁插拔的环境。

金手指PCB的核心功能是什么？

金手指PCB的核心功能是为数据传输、电源供应和牢固固定提供可靠的电气和物理连接，同时确保在反复插拔时具有耐磨性。

电气连接功能：信号传输与供电的作用是什么？

金手指的主要功能是确保PCB与其他设备（如扩展卡或主板）之间的电气连接。这些连接器为信号传输和电源供应提供了通道。当金手指与相应的插槽接触时，便能实现连接设备之间电信号（数据）和电力的流通。这种连接对于系统的正常运行至关重要。例如，在显卡中，金手指负责在显卡与主板之间传输数据，同时为显卡提供电源。如果电气连接不可靠，设备可能会出现性能问题、数据丢失或无法启动的情况。

物理连接功能：插槽夹紧的作用是什么？力与固定性如何？

除了传输电信号外，金手指还提供物理连接。插槽的夹紧力对于将PCB牢固地固定在原位起着至关重要的作用。当设备插入插槽时，插槽内部的弹簧卡扣会压紧金手指。这种压力不仅能确保稳固的电气连接，还能将PCB固定到位，防止其在运行过程中移动或松动。这对于高速数据传输以及避免电路板受到物理损伤至关重要。例如，PCIe卡必须保持稳固连接，以确保数据交换的稳定性，尤其是在服务器或游戏电脑等设备中。

耐磨性要求：反复插拔有何影响？

金手指的设计旨在承受反复插拔，这一过程被称为热插拔。每次插入或拔出卡片时，金手指都会经历物理磨损。如果连接器材料不够耐用，久而久之可能会磨损，导致接触不良、数据传输问题，甚至完全失效。为防止这种情况发生，金手指表面会镀上硬金。硬金以其高硬度和优异的耐磨性而闻名。这使得连接器能够经受数千次插拔而不出现明显性能下降。例如，服务器扩展卡经常需要频繁插拔，因此其金手指的耐用性对于确保长期稳定运行至关重要。如果没有适当的耐磨性，即使是很小的问题也可能导致系统出现故障。

金手指PCB的表面处理方法与类型有哪些？

金手指PCB的表面处理方法包括：为提高耐用性而采用的硬金电镀、因柔软性而不适用于金手指的软金电镀，以及化学镀金。金手指的类型从传统的（长度一致）到阶梯式/错位式（长度各异以便热插拔），再到分段式（针对不同电气网络设置多个独立段）不等。

金手指表面处理方法

什么是硬金镀层？它有哪些优点和缺点？

硬金电镀是金手指最常用的表面处理工艺。该工艺是在铜焊盘上镀覆一层含有钴等其他元素的金层，以提高硬度。硬金的主要优势在于其高耐用性、耐磨性和优异的导电性能，非常适合用于显卡和网络扩展板等高性能应用场合。然而，由于工艺复杂，硬金的造价可能高于其他镀层。此外，与其他镀层相比，硬金的柔韧性可能稍逊一筹，在某些情况下可能会引发问题。尽管如此，硬金在高插拔应用中的长期可靠性使其成为首选。

为什么软金镀层不适用于金手指PCB？

软金由高纯度黄金制成，常用于半导体封装中的引线键合等应用。尽管它具有出色的导电性，但其过于柔软，不适用于金手指PCB。这种柔软性会导致反复插拔时出现磨损和损伤，从而影响其长期性能。与硬金不同，软金无法承受频繁插拔带来的机械应力而不发生性能退化，因此不适用于需要持续物理接触的连接器，例如扩展卡或内存模块上的连接器。

什么是镀金工艺？其表面特征和局限性是什么？

镀金（通常称为化学镀金）是一种在PCB表面沉积一层薄金的方法。虽然这种方法能形成光滑的表面并提供良好的导电性，但在耐磨性方面存在局限性。镀金层通常较薄，且不如硬金镀层耐用。因此，镀金手指不适用于高插拔频率的环境。它更适合低插拔频率、对性能要求不那么高的应用场合。镀金连接器通常用于消费电子产品，但并不适合高性能计算系统。

金手指表面处理方法对比表

处理类型	主要特点	适用场合	局限性
硬金	高耐磨性，优异导电性	PCIe、内存卡等高使用率插槽	昂贵
软金	导电性能优异	芯片键合、引线键合	耐磨性差，不适用于金手指
金色闪烁	美观性，更好的导电性	无机械部件	金层薄，耐用性低

金手指类型

什么是传统金手指？它的设计与功能是什么？

传统金手指在PCB边缘设有长度一致的镀金焊盘。这种金手指是最基本、最常用的类型，广泛应用于大多数PCB中。它可确保电路板与相应插槽之间实现简单而可靠的连接。金色触点呈直线排列，接触一致，可实现高效的电气传输。这些连接器广泛应用于无需改变或调整连接的设备中，例如标准PCI卡或内存扩展模块。

什么是阶梯式或交错式金手指？它能提供什么功能？

阶梯式金手指，又称错位金手指，其金手指长度各不相同，呈阶梯状排列。这种设计尤其适用于热插拔设备——即无需关闭系统即可插入或拔出的设备。交错排列使连接器能够按特定顺序接合或断开，从而确保电气连接的正确顺序。这种设计常见于服务器等高性能设备中，在这些设备中，您可能需要在系统运行时添加或更换组件。

什么是分段金手指？它是如何工作的？

分段式金手指是指将金手指区域划分为多个部分，每个部分服务于不同的电气网络。当PCB需要同一连接器实现多种不同的电气功能时，便采用这种设计。分段式金手指常用于复杂系统，例如网络设备或多功能卡，这些系统需对多路信号进行独立路由。该分段提供了一种更灵活、更精确的连接各种电气电路的方式，这对于在多功能应用中保持系统完整性至关重要。

金手指类型对比表

金手指类型	描述	最适合
常规金手指	均匀镀金焊盘呈直线排列	标准PCB、内存模块、PCI卡
步进/交错金指	阶梯状排列的长短不一的金手指	热插拔设备、高性能服务器
分段金指	用于不同网络的多个金手指段	多功能设备、如网卡等复杂系统

金手指PCB的生产流程中关键步骤有哪些？

金手指PCB生产过程中的关键步骤包括：精确的工程设计、细致的表面处理与保护、精准的成型与倒角加工，以及全面的测试与检验，以确保其最佳性能和耐用性。

工程设计阶段

斜面设计有哪些要求？为什么角度和深度很重要？

斜面设计是指金手指边缘的倾斜角度。这一设计对于确保正确配合并在插拔过程中最大限度地减少应力至关重要。斜面的角度和深度会直接影响金手指与所连接插槽之间接触的顺畅程度。通常角度为20°至45°，具体取决于应用需求。正确的角度有助于防止手指在插入过程中弯曲或折断。同样，倒角的深度应确保金手指能够充分深入插槽，以实现稳固连接，但又不会过深，从而避免在插入或拔出时造成损坏。

焊锡阻焊层设计有哪些要求？

阻焊层设计对于确保金手指区域保持清洁、无任何阻焊剂至关重要。在金手指区域，必须去除阻焊层，露出下方的铜层以便进行镀金处理。这能确保金手指上获得均匀的镀金层。此外，金手指的开口必须精确，以确保电镀工艺准确且一致。如果阻焊层设计不当，可能导致电镀不均匀，从而影响导电性和耐磨性。

痕迹设计和电镀引线有哪些要求？

要使金手指得到恰当的电镀，必须精心规划走线设计。电镀引线的设计需确保黄金能够均匀地涂覆在手指上。如果引线设计不佳，黄金镀层可能无法覆盖整个接触区域，从而导致性能不一致。这也意味着，通过金手指传输的任何电信号都可能遇到更高的电阻或信号损耗。合理设计走线和引线，能够确保金手指坚固耐用，并符合电气导电性标准。

表面处理与防护

非金手指焊盘的表面处理是什么？

对于不属于金手指区域的焊盘，会采用不同的表面处理工艺，例如阻焊层或浸金处理。这些处理可保护焊盘免受氧化和污染，并为焊接元器件提供可靠的表面。非金手指触点的处理确保整个电路板持久耐用且功能正常，而金手指则经过必要的电镀处理，以实现最佳导电性和最长使用寿命。

金手指区域的保护措施有哪些？

在制造过程中，金手指区域需要特别保护。镀金后，金手指极易受到油污、指纹或碎屑的污染。为避免这种情况，制造商会在金手指区域使用保护胶带或专用罩套。这有助于保持镀金层的完整性，并确保在搬运、运输或存储过程中手指不会受损。必须细心呵护，避免划痕或磨损，以免影响金手指的性能。

成型与斜面加工

数控铣削在制造过程中如何应用？

数控（计算机数字控制）铣削用于以精确的尺寸切割和成型整个PCB，包括金手指区域。这一工艺采用自动化设备，通过计算机程序控制切削工具，从而确保形状的一致性和准确性。数控铣削使制造商能够精确地打造金手指连接器所需的轮廓和尺寸。这一点对于斜面边缘尤其重要，因为只有确保高度精准，才能与插槽实现牢固的配合。

特殊斜边加工如何管理？

PCB铣削完成后，会使用专用的倒角机为金手指边缘加工出正确的角度。这些机器可确保倒角均匀一致，并符合规定的角度要求（通常为20°或45°）。这一步骤的关键在于精度，因为倒角任何不一致都可能导致金手指与插槽之间的接触不良。斜切机可控制切割深度和角度，以防止出现任何错位，从而避免影响金手指的功能。

生产过程中如何控制毛刺？

倒角处理后，金手指边缘可能会形成毛刺或细小的碎屑。这些毛刺在插入时可能损坏插槽，或影响信号质量。为防止这种情况发生，制造商通常会采用去毛刺工艺，一般使用去毛刺工具或研磨清洁方法。确保边缘光滑且干净，有助于延长金手指的使用寿命，并最大程度地降低对PCB及所连接设备造成损坏的风险。

测试与检测

金手指视觉检测包含哪些内容？

目视检查是测试金手指的第一步。在此步骤中，检查人员会查看金手指表面是否存在颜色均匀性、划痕或异物等问题。金手指应呈现明亮、均匀的黄金色外观，不得有变色、指纹或污垢。任何表面缺陷都可能影响连接器的性能，因此在电路板进入后续测试之前，进行这些目视检查至关重要。

什么是金手指电气测试？

电气测试包括使用飞针测试仪或夹具式测试，以检查金手指是否能够正常传输电信号。在此过程中，将小型探针放置在金手指上，以检测其连通性和信号传输是否正常。这些测试可确保电气连接完好无损，且金手指已准备好在正常运行的系统中投入使用。在此阶段发现的任何故障或短路都会在认为电路板完成之前得到纠正。

如何测量镍层和金层的厚度？

金手指上镍层和金层的厚度对性能至关重要。需采用X射线测量工具或其他精密设备来检测镍镀层和金镀层的厚度。金层过薄可能导致导电性差、耐磨性降低；而金层过厚则可能造成成本过高或兼容性问题。确保金层和镍层达到规定的厚度，可保证金手指在较长时间内正常工作。

金手指PCB制造的核心原则是什么？

金手指PCB制造的核心原则包括：通过硬金镀层确保耐磨性，保持清洁以避免污染物，精确控制倒角角度和阻焊膜开口，并在生产、包装和运输过程中提供无损保护。

耐磨性要求：为何选择硬金电镀？

金手指PCB必须经受频繁的插拔操作，因此硬金电镀成为首选。硬金具有卓越的耐磨性，这对于确保金手指在数千次循环中保持性能至关重要。为确保最佳耐用性，控制金层的厚度和硬度都至关重要。较厚的金层可提供更好的导电性和更持久的耐用性，而恰当的硬度则能确保手指经受反复接触而不易快速磨损。采用硬金电镀的金色触点兼具最佳的导电性和耐用性，非常适合用于显卡、网卡和服务器组件等高使用频率的应用场景。

清洁度要求：表面污染物如何影响性能，又该如何避免？

在金手指PCB的制造过程中，保持清洁至关重要。任何污染物，如指纹、灰尘或油渍，若残留在金手指上，都会对电气导电性和信号传输产生负面影响。这些污染物可能导致电气接触不良，从而引发干扰，甚至使连接完全失效。为避免这种情况，整个生产过程都严格遵守清洁规范。这包括使用防护手套、保持无尘环境以及采用清洁溶液，以确保表面始终洁净如新。此外，在搬运、包装和运输过程中，还会使用保护胶带或罩套，以防止金手指受到污染。

精密控制：为什么斜角角度和阻焊层开口的精度至关重要？

高精度控制对于金手指的正常功能至关重要。倒角角度（金手指的斜边）必须经过精心校准，以确保其能完美契合相应的插槽。倒角角度不正确可能导致接触不良，从而引发电气性能下降或对金手指造成物理损伤。同样，阻焊层开口必须精确设计，以确保金手指区域不受阻焊剂覆盖。如果开口过小，镀金层将无法正确施加，导致导电性能不一致；如果开口过大，则可能引发镀层缺陷。因此，采用高精度设备以实现所需的精确尺寸和角度。

无损保护措施：金手指在生产、包装和运输过程中如何得到保护？

为防止在生产、包装或运输过程中受损，制造商特别注意保护金手指区域。在生产过程中，金手指通常会覆盖上保护胶带或薄膜，以避免其受到划痕、磨损或氧化的影响。此外，在包装阶段，PCB会被放置于泡沫内衬或气泡膜中，以缓冲其免受物理冲击。在运输过程中，电路板则被妥善装入防静电袋中，以防止静电损坏。这些防护措施确保了金手指始终保持完好无损，从而避免任何可能影响PCB整体性能的物理或电气缺陷。

金手指PCB的应用领域有哪些？

金手指PCB主要应用于PCIe插槽和板卡插槽，以用于高性能组件，以及数据中心、服务器和电信设备等对可靠、耐用的电气连接至关重要的场合。

常见应用：PCIe 插槽及其他板卡插槽

金手指PCB广泛应用于PCIe插槽及其他板卡插槽。这些连接器对于在扩展卡与主板之间建立可靠的电气连接至关重要。例如，显卡、网卡和存储控制器均采用金手指连接器，以高效地传输数据和电源。在PCIe插槽中，金手指可建立稳固的连接，使显卡能够与主板进行通信，从而确保高速数据传输和电力供应。金手指具备出色的耐用性和低接触电阻，非常适合于那些组件频繁插拔的应用场景，例如游戏电脑或工作站。

高需求行业：数据中心、服务器和通信设备

金手指PCB在数据中心、服务器和通信设备等高需求行业中也至关重要。这些领域高度依赖可靠、高性能的元器件，能够应对持续运行和海量数据处理的需求。例如，在数据中心中，金手指连接器广泛应用于网络卡、存储阵列和服务器扩展模块，而这些应用对可靠性要求极高。金手指具有极高的耐用性和耐磨性，确保其能够承受数千次插拔而不会性能下降。在电信领域，路由器和交换机等设备采用金手指连接器，以保持稳定的连接，实现连续的数据传输。低接触电阻确保高频信号无损耗地通过，使这些连接器在对性能要求极高的关键任务应用中不可或缺。

结论

金手指PCB在确保各类高性能应用中实现可靠且持久的连接方面不可或缺，这些应用涵盖从游戏电脑到数据中心和电信设备。其坚固的结构、精密的设计以及卓越的耐磨性能，使其成为现代电子领域中至关重要的组件。随着对更快速、更可靠设备的需求不断增长，对高品质PCB的需求也变得愈加关键。

这正是健翔升大显身手之处。凭借在PCB和PCBA制造领域多年的专业经验，健翔升致力于提供符合当今各行业严苛标准的顶级产品。通过专注于精度、耐用性和性能，健翔升确保其生产的每一块金手指PCB都能带来稳定可靠的效果。无论您是开发复杂的服务器系统，还是高速消费电子产品，健翔升都致力于为您的项目提供所需的品质与可靠性。

关于金手指PCB的常见问题与解答

为什么金手指必须电镀硬金？

金手指必须电镀硬金，因为它具有出色的耐磨性，这对于频繁插拔的连接器而言至关重要。硬金具备高耐用性、低接触电阻和抗氧化性能，可确保在数千次循环中保持可靠的电气导电性。软金虽然具有导电性，但过于柔软，无法承受反复的机械应力，长期使用可能导致失效。

如何确保金手指的长期稳定性？

通过采用厚度最佳且质量控制一致的硬金电镀工艺，可确保金手指的长期稳定性。此外，在生产过程中保持环境清洁，并防止金手指受到油污和指纹等污染物的侵害，也至关重要。在储存和运输过程中定期进行电气测试并采用防护包装，也有助于保持其功能性和性能。

插拔循环对金手指PCB有何影响？

插拔次数会直接影响金手指连接器的使用寿命。随着时间推移，反复接触会导致金层磨损和划伤，从而可能引起接触电阻增大，甚至完全失效。恰当的电镀厚度、耐磨材料以及设计优化能够有效缓解这些影响，确保金手指在数千次循环中仍能可靠地发挥作用。

金手指表面常见的缺陷有哪些？

金手指表面常见的缺陷包括划痕、变色、指纹以及镀层不均匀，如点蚀、起泡或金层变薄。这些缺陷会损害连接器的电气性能和外观质量。在制造过程中确保谨慎操作、清洁以及精确电镀，可避免这些问题。

在制造过程中如何防止金手指受损？

可通过采取防护措施，如使用保护胶带、泡沫缓冲垫或专用罩套，来防止生产过程中对金手指造成损坏。此外，佩戴手套小心操作、在防静电环境中作业以及使用非磨蚀性工具也至关重要。此外，采用精密机械进行倒角和铣削加工，有助于在成型过程中避免物理损伤，确保金手指保持完整无损。另外，在储存和运输期间使用防护包装也至关重要，以防止受到物理撞击或环境污染物的侵害。
