一、什么是透明PCB？和普通PCB的三大本质区别

从构成上看，透明PCB和普通PCB在三个层面有本质差异：

第一是基材。FR4是不透明的——玻璃纤维布+环氧树脂，本身就带黄色或绿色。透明PCB的基材必须是透明材料：玻璃（透光率90~92%，刚性，耐温>500℃）、PET薄膜（透光率85~90%，柔性，耐温仅~80℃）、透明PI（透光率85~88%，柔性，耐温>300℃）。三者不是"好坏"关系，是"场景适配"关系——想做LED灯板用玻璃，想做可折叠用PI，想控制成本用PET。

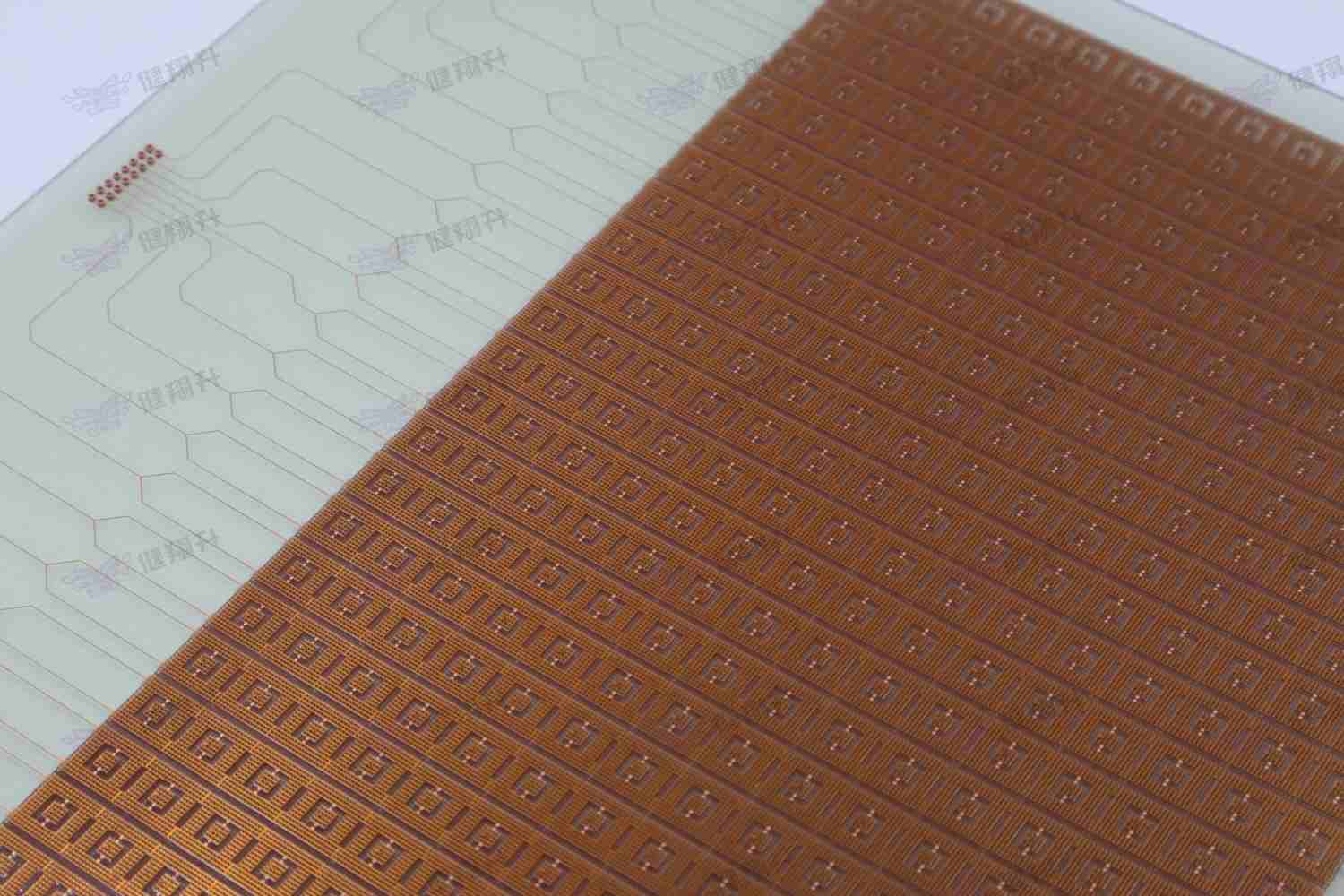

第二是导电层。普通PCB的铜层厚17~70μm，电阻率极低（1.7×10⁻⁸ Ω·m），完全不透光。透明PCB如果还要维持90%的透光率，导电层就不能用整面铜——只能选择ITO（氧化铟锡，方阻10~100 Ω/□，透光率~85%）、银纳米线（方阻5~20 Ω/□，透光率~90%）、金属网格（方阻0.5~2 Ω/□，透光率~82%）或PEDOT导电聚合物（方阻>100 Ω/□，可印刷）。没有一种方案能在导电性和透光率上同时逼近铜。实际项目中的通行做法是混合方案——需要大电流的电源走线和信号层用薄铜（可牺牲局部透明度），可视区域的线路用金属网格或ITO。

第三是组装方式。PET基板耐温不超过80℃，过不了无铅回流焊（峰值260℃）；只能采用低温锡膏（SnBi，熔点138℃）或导电胶贴装。这意味着元件选择和焊接工艺都要相应调整——不是所有IC都能用低温锡膏，BGA封装的芯片基本不可能在PET基板上贴装。玻璃和透明PI基板可以过标准回流焊，但玻璃的脆性要求在SMT贴装时控制贴片压力和支撑方式。

透明PCB的本质不是"换块透明材料"——它是一整套从基材→导电层→组装方式都重新定义的电路板体系，每个环节的工程约束都和FR4完全不同。

二、透明PCB的五大核心特点

2.1 透光率：85%是及格线，92%是天花板

透明PCB的透光率受两个因素控制：基材本身的光学透过率和导电层的遮光面积。玻璃基材本体透光率可达92%，但加上ITO导电层后整体透光率下降到~85%；加上金属网格后下降到~82%（因为网格金属线本身不透明，占面积约15~18%）。行业经验：如果产品对透光率要求>90%，基本只能选玻璃+全ITO方案；如果透光率要求>80%，金属网格方案可以接受；如果透光率要求<70%，说明设计上允许较大面积的常规铜走线。

2.2 导电性：方阻从0.5到100 Ω/□，四个数量级的差距

这是选透明导电方案时最容易被忽略的参数。标准铜箔（35μm厚）的方阻约0.5 mΩ/□（毫欧级别）。ITO的方阻是10~100 Ω/□——比铜差了四个数量级。金属网格可以做到0.5~2 Ω/□——仍然比铜差1000倍。这直接影响走线设计：如果一条10mm长的透明走线电阻不能超过0.1Ω（LED灯板常见要求），那用ITO就不可能（10mm×100Ω/□×线宽系数=几十Ω），只能用金属网格或铜。反过来，如果走线只传递微安级的触控信号，ITO完全够用。

2.3 柔韧性：从完全刚性到10万次弯折

玻璃基板刚性高、脆性大——弯折半径不能小于板厚的1000倍，本质上只适合平面应用。PET基板柔韧性好但耐温低，适合静态弯曲（如固定曲面的LED灯带）。透明PI（CPI，无色聚酰亚胺）可以在动态弯折场景下保持性能——弯折半径<1mm、10万次以上弯折寿命——是目前可折叠设备透明电路的首选，成本是PET的5~8倍。

2.4 耐温等级：决定你用什么焊接工艺

PET的耐温上限约80℃，意味着它不能承受任何标准回流焊工艺——只能用低温锡膏（SnBi合金，熔点138℃但需要预热到160~180℃仍然超出PET承受范围）或者导电胶（室温固化，但接触电阻和可靠性不如焊接）。透明PI的Tg>300℃，可以过标准无铅回流焊。玻璃基板的耐温>500℃——对PCB组装来说完全不是限制。如果你的产品需要BGA芯片或大尺寸功率器件，PET可以直接排除。

2.5 光学品质：划痕、雾度、可见污染物

这是透明PCB独有的品控维度——普通PCB上的划痕和污渍只要不影响电气性能就无所谓，但在透明PCB上，任何>0.1mm的划痕、基材内部的微气泡和杂质、导电层的不均匀区域，都会在背光或自然光下"原形毕露"。高端透明PCB需要在洁净室环境下生产（Class 1000以上），所有操作工序需戴手套，光学检测不能用普通AOI（因为透明基材对比度低），需要引入红外热成像或专用照明模组辅助定位。没有洁净室的工厂做的透明板，成品大概率布满肉眼可见的瑕疵。

五个特点没有一个是独立变量——选了高透光率就可能牺牲导电性，选了柔性就可能牺牲耐温。选厂的过程就是验证供应商是否理解这些权衡，并且能在你的具体场景下给出最优参数组合。

三、为什么客户需要透明PCB？四个真实需求场景

场景一：透明LED显示——灯板不能挡住背后的光

透明LED显示屏（如建筑玻璃幕墙LED屏、车载HUD抬头显示、商用透明展示柜）的核心需求是"透光"——既要装LED灯珠和驱动电路，又不能挡住背后的光线。传统解决方案是在玻璃上打孔装LED——笨重、故障率高、布线复杂。透明PCB直接在玻璃基板上做出电路，LED灯珠通过金属网格或ITO走线驱动，整板透光率可达80%以上，既是结构件又是电路板。一个典型应用是商场的玻璃橱窗——白天是透明的玻璃，晚上点亮后成为LED广告屏。

场景二：消费电子的"无边框"设计

智能手表、可穿戴戒指、真无线耳机充电仓——这些产品的共同痛点是PCB占地方但必须"看不见"。透明FPC（PET或PI基材）可以让电路柔性贴合到产品的曲面内壁或屏幕下方，不增加产品厚度，不破坏产品外观的一体感。比如一款智能戒指，如果内部用传统绿色FPC，从外面看就有色差；用透明PI FPC，电路完全隐形。

场景三：医疗和生物传感器的光学窗口

血氧传感器、光学心率监测器、荧光检测芯片——这些设备需要在PCB上既有电路走线，又有让光穿透的窗口（发射LED的光穿过皮肤再被光电探测器接收）。传统做法是PCB上开窗——挖个洞让光通过，然后单独贴一块透明盖板。透明PCB可以直接在传感器的光学通道上保留透明区域，减少组装工序，降低光路干扰。医疗级的透明PCB通常采用玻璃基板+局部ITO导电层，保证光学窗口的平整度和透光率。

场景四：汽车抬头显示（HUD）和光学模组

车载HUD需要将速度、导航等信息投射到挡风玻璃上——投影光路中的任何不透明元件都会造成画面缺失。HUD的LCD或DLP驱动电路如果放在光路旁边，传统FR4 PCB会遮挡部分投影区域。透明PCB可以将驱动电路集成到光路外围的透明基板上，让投影光路保持完整。类似的逻辑也适用于光通信模块、激光雷达光学系统等需要"光通路+电路"共存的场景。

透明PCB解决的不是"性能优化"问题——它解决的是"不透明就做不到"的刚需场景。如果你的产品没有光学通路、没有可见性要求、没有柔性贴合需求，用透明PCB就是纯粹增加成本。

四、透明PCB的制造关键技术

4.1 导电层沉积：ITO溅射 vs 金属网格光刻 vs 银纳米线涂布

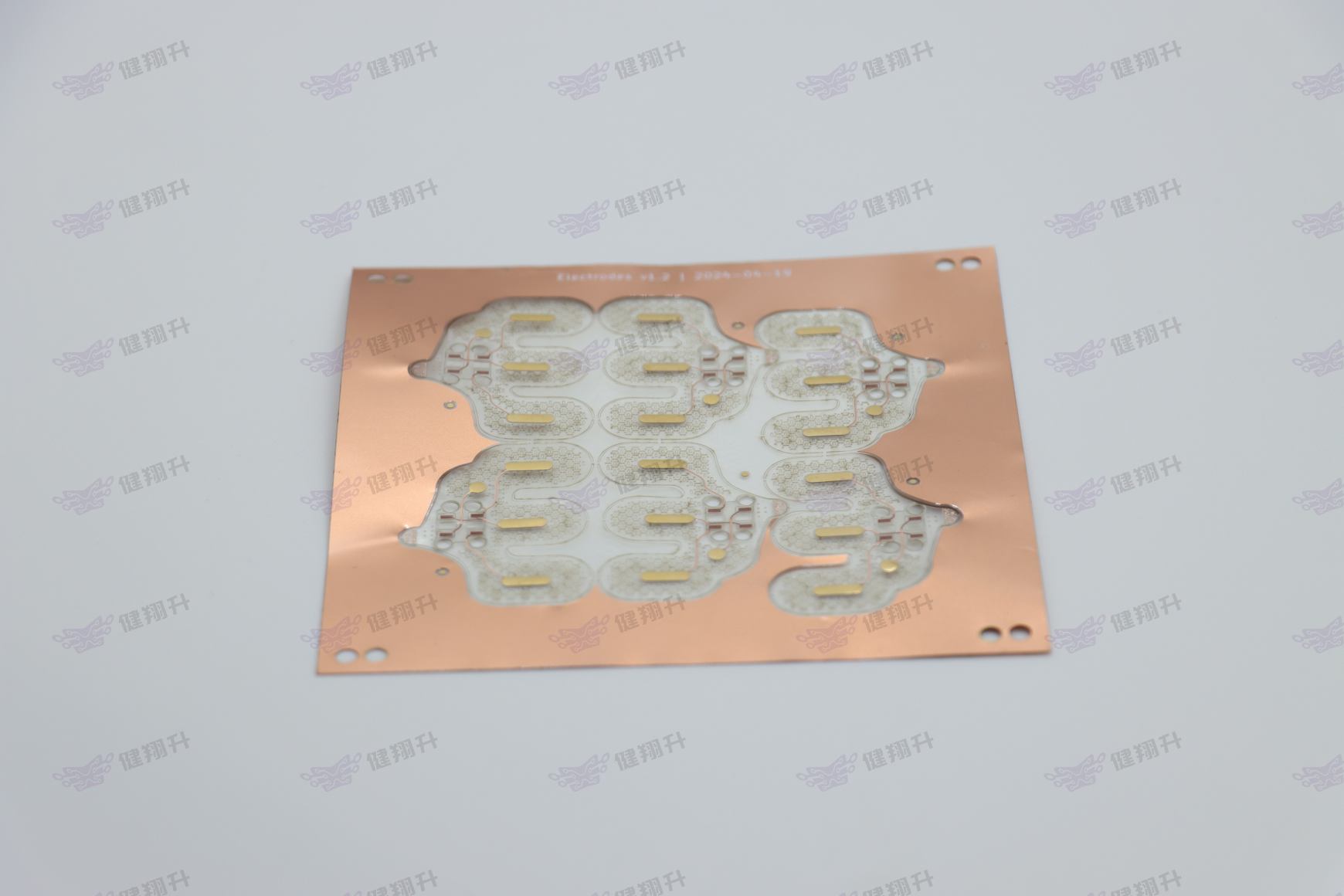

ITO溅射是最成熟的方案——在真空环境中用磁控溅射将氧化铟锡沉积到玻璃或薄膜基材上，膜厚100~200nm，透光率~85%，方阻10~50 Ω/□。ITO的致命弱点是脆——弯折半径小于5mm时电阻飙升，不适合任何需要动态弯折的应用。而且铟是稀有金属，价格波动大。金属网格（Metal Mesh）用微米级铜线交叉构成导电网络——线宽5~10μm，间距200~500μm，透光率82~85%。金属网格的方阻可以做到0.5~2 Ω/□——是透明导电方案中导电性最好的一个。缺点是能看到极细的网格纹路（不是绝对"全透明"），且加工复杂度高——需要黄光光刻+精密蚀刻。银纳米线（AgNW）涂布是最新的方案——直径<30nm的银线随机分布在基材表面形成导电网络，透光率可达92%，方阻~8 Ω/□，柔韧性优于ITO和金属网格。缺点是银容易氧化和硫化，长期可靠性在湿热环境下存疑。

4.2 图形化：线宽精度和光学对比度的两难

透明基材上做线路图形，传统AOI（自动光学检测）基本失明——因为透明基材的线路对比度极低，摄像头很难区分"有线路"和"没线路"的区域。这要求工厂引入红外热成像定位（铜网格/铜走线在红外下有明显热反差）或专用偏振光照明系统。线宽精度方面：ITO线路通常用黄光光刻+湿法蚀刻，最小线宽可做到20~30μm，良率约90%；金属网格的线宽5~10μm要求更高精度的LDI（激光直接成像）曝光机和等离子蚀刻设备。线宽<20μm时良率骤降——行业头部供应商也只能做到68~75%。

4.3 多层透明板的层压

多层透明PCB不是简单地把几层透明材料热压在一起。普通PCB压合用不透明的环氧树脂半固化片——透明板只能用光学透明胶（OCA/OCR）或透明UV固化胶。OCA的透光率>95%，但压合后层间对准精度要求极高——因为任何偏移在透明基材下都会被"看穿"，不像FR4可以靠颜色掩盖。行业内多层透明板的层间对准容差通常≤10μm（普通FR4多层板的标准是±25μm）。此外，透明胶层的热膨胀系数与基材的匹配也是一个额外变量——PET基材的CTE约50 ppm/℃，玻璃胶层的CTE可能只有20 ppm/℃，热循环中的层间应力会导致分层。

4.4 洁净度控制：透明度=洁净度的"照妖镜"

普通PCB生产车间等级通常是万级（Class 10000），空气中的微尘和操作产生的纤维碎屑在绿色阻焊上完全不可见。透明PCB没有阻焊层遮挡——任何落在基材表面的灰尘、纤维、指纹，都会在成品中清晰可见。真正做透明PCB的工厂必须配置千级以上洁净室（Class 1000），操作人员全程戴手套和防尘服，导电层沉积在真空环境中完成。那些在普通车间里"顺便"做透明板的供应商，成品大概率充满划痕和可见污染物。

4.5 低温组装与导电胶工艺

PET基板的透明PCB无法过回流焊——这是很多项目失败的原因：工程师设计时没考虑基材耐温，选了普通锡膏和标准回流焊曲线，结果PET基板在预热阶段就变形了。PET透明板只能用两种组装方式：低温锡膏（SnBi合金，锡铋共晶，熔点138℃），但峰值温度仍需达到160~180℃，对PET来说仍然偏高，需要精确的温区控制和快速冷却；导电胶（异方性导电胶ACA或各向同性导电胶ICA），室温或80~120℃固化，适合对可靠性要求不苛刻的消费级产品。对于需要贴装BGA、QFN封装的产品，导电胶的接触可靠性不如焊接——焊点的接触电阻在mΩ级别，导电胶在Ω级别，对电源走线的影响不可忽略。

透明PCB的制造难度不在单个工序——在"真空沉积+光刻+光学层压+洁净室管理+低温组装"五个环节的全链路打通。任何一个环节掉链子，做出来的就是"透但不导电"或"导电但不透"。

五、如何选择透明PCB厂家？五个必须验证的维度

维度一：基材体系覆盖（玻璃 + PET + PI，你需要的组合是哪一种）

不要笼统地问"你们用什么透明基材"——要具体到：做过多少款玻璃基透明板的量产？PET基板的加工厚度范围（0.1~0.5mm常见）？有没有透明PI的量产案例？很多小厂只能做PET——因为PET可以用普通FPC产线，设备门槛低。玻璃基板需要专门的玻璃切割/磨边/化学强化设备，不是普通FPC厂能覆盖的。如果你需要玻璃基+金属网格这个组合，能做的供应商数量从"做透明板"的20家缩到3~5家。

维度二：导电方案经验（ITO、金属网格、银纳米线，做过哪一种）

多数工厂的透明板只做一种导电方案——通常是ITO。如果你的设计需要大电流走线（如LED灯板的电源网络），ITO的方阻太高，"薄铜+局部透明区"的混合方案才是正确解。问清楚：供应商有没有金属网格的量产经验？最小线宽能做到多少（5~10μm是高端标志）？混合方案（铜+透明导电层）有没有做过？这些细节比"透光率多少"更能衡量工厂的真实能力。

维度三：组装兼容性（你的元器件能不能贴上去）

很多透明PCB项目失败在"板子做好了，贴不上去"。直接问：你们透明板的SMT是用什么工艺？PET基板支持低温锡膏还是导电胶？有没有PET上贴0402/0201元件的量产经验？玻璃基板贴BGA时怎么控制贴片压力和支撑？如果供应商对这些问题含糊其辞，大概率是只出板不做组装——后续你自己找SMT厂，对方看到透明板直接拒单。

维度四：光学品质标准（划痕、雾度、异物——验收标准是什么）

这是透明PCB区别于普通PCB的最特殊维度。普通FR4板上有一道划痕没人介意——反正看不见。透明板上有一道>0.2mm的划痕，客户可能直接退货。直接问供应商：光学检测用什么设备？有没有雾度仪和透光率测试仪？外观验收标准是什么（如：可视区内不允许有>0.1mm的异物、划痕深度不超过导电层厚度的20%、雾度<3%）？真正的透明板供应商能直接给出光学检验规范；"也能做"的供应商听到这些问题会沉默。

维度五：量产履历（不是样品，是量产交付记录）

透明PCB样品和量产之间的鸿沟比FR4大得多。样品可以做一两片——洁净室里手动操作、慢速蚀刻、人工目检。量产是几百片——工艺窗口稍有偏差，透光率批次波动超过5%，外观缺陷率就失控。问供应商：最近半年做过多少款透明板的量产？批量多大（几十片还是几百片）？有没有同一料号连续三个批次的透光率数据？如果供应商只有样品记录没有量产履历，你的项目大概率会卡在"样品OK，量产全废"。

选透明PCB厂不是挑"谁最便宜"——是挑"谁在你需要的基材+导电方案+组装方式的组合上有过真实量产履历"。

六、深圳透明PCB供应链优势

产业链协同优势：深圳的ITO导电玻璃供应商、光学胶（OCA/OCR）供应商、真空溅射设备服务商在同一区域密集分布——这意味着透明PCB工厂可以快速获得材料样品、设备备件和技术支持，不需要像内陆工厂那样等一周以上的物流周期。对于小批量的透明PCB项目，材料采购的灵活性尤为关键——很多高端ITO薄膜和透明PI材料不是常备库存，深圳的供应链网络可以大幅压缩采购周期。

SMT冷热混合组装能力：深圳的PCBA工厂数量全国第一，但能做透明板组装的不多——因为需要同时具备低温锡膏产线（SnBi）和导电胶点胶设备。透明PCB+SMT的一站式交付能力是一个稀缺资源——如果PCB工厂自身就有SMT能力且熟悉透明板的组装约束（玻璃板的支撑和压力控制、PET板的低温曲线验证），可以省去"找PCB厂→找SMT厂→SMT厂不敢接透明板→回头再找"的无效循环。

快速迭代的工程支持：透明PCB的设计规则和FR4完全不同——阻抗计算、散热设计、走线宽度（因为透明导电层的方阻极高）、层间对准——每个环节都需要和工厂做密集的DFM沟通。深圳的工厂在地理上接近珠三角的消费电子和LED显示客户群，意味着工程师可以面对面讨论方案、现场确认样品效果——比邮件来回沟通效率高得多。

深圳做透明PCB的优势不在"人工成本低"——在"玻璃+ITO+光学胶+低温组装"这四个环节的产业链密度，让透明板这个'小众品类'在深圳有了规模化协作的土壤。

七、实际案例分析

案例一：建筑玻璃幕墙LED透明屏

客户需求：商业综合体玻璃幕墙的LED透明显示屏，单块尺寸1200×600mm，透光率要求>80%（白天不影响室内采光），灯珠间距P10（10mm），单板LED数量7200颗，峰值功耗500W。
技术难点：大尺寸（超过1m）玻璃基板的平整度控制；500W功率意味着电源走线电流很大——ITO方阻10~100Ω/□完全不够用，必须用铜网格；室外安装需要防水防潮（银纳米线会被氧化、ITO长期暴露在湿热环境下方阻会漂移）。
解决方案：5mm钢化玻璃基板+铜金属网格导电层（线宽8μm、间距300μm、方阻约1.5Ω/□），透光率实测84%。大电流电源总线用边缘薄铜走线（2oz/70μm）——牺牲玻璃边缘约15mm宽度的局部透明度，但保证了电源完整性。表面覆盖UV固化防水涂层。
最终效果：透光率84%满足建筑规范，单板功耗500W时电源总线压降<0.5V，LED亮度均匀性>95%。量产300块良率88%，主要良率损失来自玻璃切割边缘崩边。

案例二：智能戒指的透明FPC

客户需求：可穿戴健康监测智能戒指，需要将心率和血氧传感器的LED+PD（光电探测器）电路集成到戒指内侧的弧面上，电路必须柔性贴合且不能有任何颜色——因为戒指外壳是透明材质，内部的PCB不能"穿帮"。
技术难点：戒指内径仅16mm、宽度5mm——空间极度受限；需要光学窗口（LED发射光穿过皮肤、PD接收），窗口区域不能有任何走线遮挡；需耐日常佩戴的汗液和弯折。
解决方案：透明PI基板（厚度0.1mm）+薄铜走线（12μm铜厚）混合ITO窗口区。戒指内壁区域用铜走线保证导电性（不透明但在戒指内侧不可见），光学窗口区域用ITO（方阻30Ω/□，透光率86%）。PI基板弯折半径<5mm贴合戒指内壁，10万次弯折测试通过。
最终效果：传感器光路通畅，血氧测量精度±2% vs 医用血氧仪基准值。电路完全隐形，戒指外观无任何可见PCB。量产良率85%，主要失效模式为ITO区域在弯折后电阻漂移。

案例三：车载HUD光学模组透明PCB

客户需求：某品牌车型的AR-HUD（增强现实抬头显示），需要在LCD投影光路的外围安装驱动IC和FPC连接器——但光路周围的任何不透明材料都会遮挡投影画面。要求透光率>90%，耐温-40/+105℃（车规级）。
技术难点：透光率>90%意味着导电层几乎不能有任何遮光——金属网格（遮光面积15~18%）达不到，只能用全ITO。但ITO的方阻高，驱动IC的信号线走长了电阻太大。车规级耐温要求排除了PET。
解决方案：0.7mm玻璃基板+双面ITO导电层（方阻15Ω/□，透光率91%）。驱动IC的信号走线采用"宽线设计"（线宽0.5mm，将ITO的电阻降到可接受范围），不透明的电源和接地通过玻璃基板边缘的FPC连接器引出（不经过光路区域）。115℃高温存储1000h后方阻漂移<8%。
最终效果：透光率91%，HUD投影画面无遮挡。驱动IC信号线电阻控制在允许范围内，信号眼图通过。通过车规级温度循环验证（-40/+105℃，1000次循环），ITO方阻漂移<10%。

三个案例的共同点：透明PCB项目的技术方案高度定制——基材、导电层、组装方式的选择完全取决于具体的应用场景和约束条件。没有"标准透明板"这种东西。

八、FAQ：透明PCB常见问题

九、透明PCB制造能力参考框架

基材能力：同时覆盖玻璃（0.3~5mm厚，化学强化可选）、PET薄膜（0.1~0.5mm厚，成本低但耐温低）、透明PI薄膜（0.05~0.2mm厚，耐温>300℃，柔韧性优）三种透明基材的加工。不同基材的切割/钻孔/清洗工艺完全不同——玻璃需要CNC切割+化学强化、PET和PI需要激光切割——设备投入不是小数目。

导电层能力：ITO磁控溅射（方阻10~50 Ω/□，透光率~85%）、金属网格光刻+蚀刻（线宽5~10μm，方阻0.5~2 Ω/□）、薄铜走线（<18μm铜厚，用于非透明区域的大电流）、以及以上方案的混合使用（铜做电源+ITO/网格做信号）。

组装能力：具备低温锡膏（SnBi）回流焊线和导电胶点胶/固化设备——因为PET透明板的组装是许多项目的卡点。同时熟悉玻璃基板的SMT压力控制和支撑方案，避免贴片时玻璃碎裂。

一站式服务：从透明PCB制板到SMT贴片、再到成品光学检测的完整交付——减少客户在PCB厂和SMT厂之间的协调成本。深圳健翔升科技在透明PCB方向覆盖玻璃基和PET基板、ITO和金属网格导电方案，自有SMT产线支持低温锡膏和导电胶双工艺，具备千级洁净室和光学检测设备，并通过ISO 9001、IATF 16949等体系认证。

十、总结

基材、导电层、组装方式——三个决策是串联关系：选了PET基材就必须接受低温组装（导电胶或低温锡膏），选了ITO导电层就必须接受高方阻和脆性，选了玻璃基材就必须接受无法弯折但透光率最高。没有全能的方案，只有最适合你产品约束的组合。

选厂时最容易被忽略的是光学品控——透明板的外观缺陷（划痕/异物/雾度）在普通PCB的验收标准里根本不存在。问清楚供应商的光学检测手段和验收标准，不然样品很漂亮、量产全是瑕疵。

透明PCB不是"高端FR4"——它是一个独立的电路板品类。用选FR4的思路选透明PCB供应商，就像用选轿车的标准选卡车——标准体系完全不同。
