摘要：选混压PCB厂家的核心不是在选"能做多少种材料"——一把能同时玩转Rogers RO4350B+FR4、Taconic TLY+FR4、甚至陶瓷+FR4混压的厂家，拼的是CTE匹配、压合曲线定制和界面结合力控制三件事。PTFE类材料的Z轴CTE（约50~70 ppm/℃）和FR4（约50~70 ppm/℃，但Tg后的变化斜率完全不同）在压合高温段的行为差异，加上PTFE表面能仅18~20 mN/m导致的层间结合力问题——这两个物理矛盾是混压板分层、翘曲、阻抗漂移的根源。本文从CTE匹配原理、混压材料搭配（六种典型组合）、阶梯式压合工艺、界面处理与钻孔、采购五筛法五个维度，拆解Rogers+FR4、陶瓷+FR4等混压PCB的真正决策逻辑，附5个行业案例和8个工程师FAQ。

一、什么是混压PCB？为什么需要混压？

为什么不是全板用Rogers？因为贵。一块300mm×200mm的10层板，如果全用Rogers RO4350B，材料成本约是全FR4的8~10倍。但实际上只有顶层和底层的高频天线线、射频功放匹配线需要低损耗材料——中间6层数字控制和电源层跑几十MHz的信号，用FR4绰绰有余。混压的逻辑就是"该贵的地方贵，该省的地方省"。

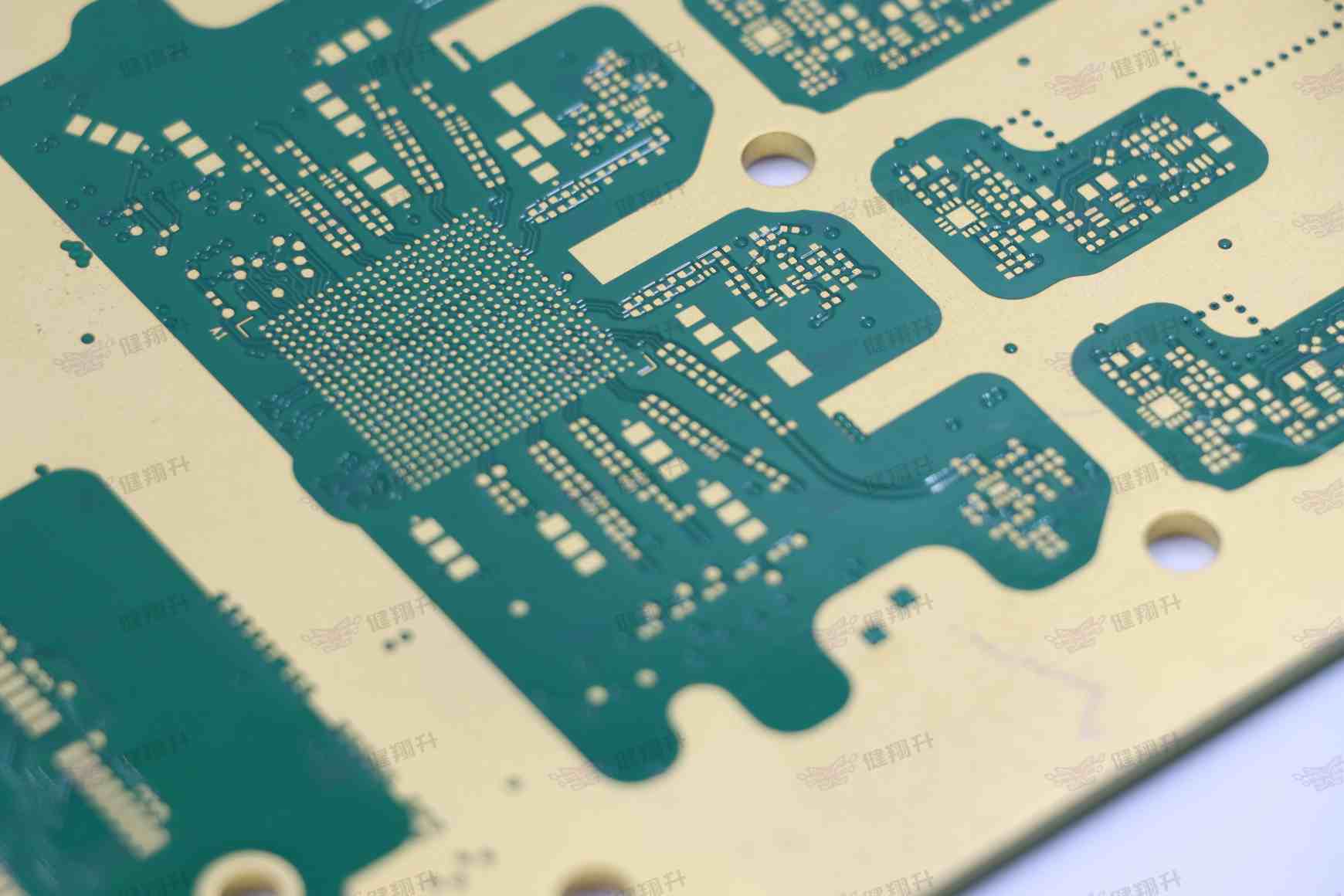

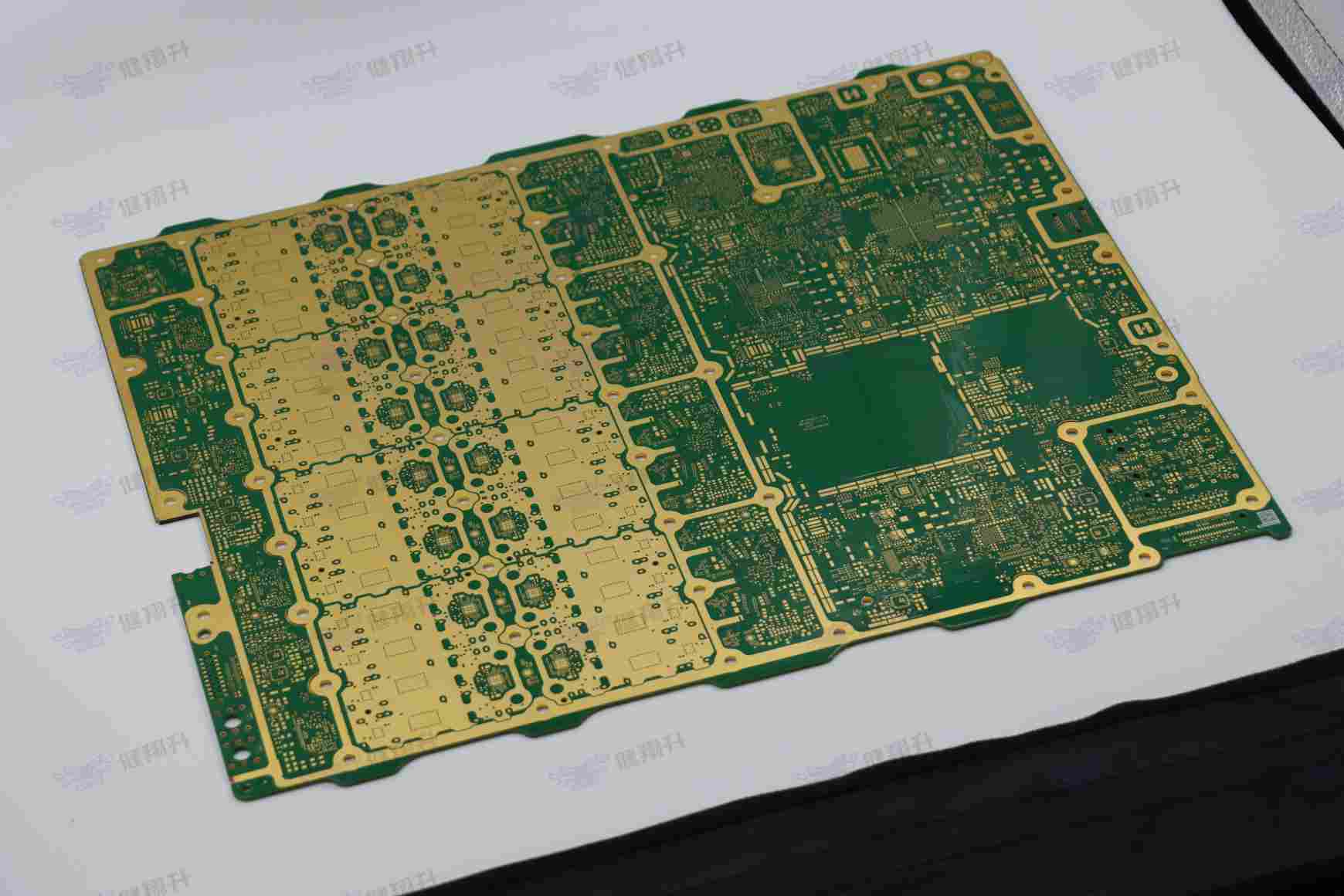

混压PCB的典型结构：L1（Rogers高频层）+ L2-L3（PP粘结层）+ L4-L7（FR4芯板）+ L8-L9（PP粘结层）+ L10（Rogers高频层）。高频信号只在L1/L10走，中间的FR4承载电源/地平面和低速数字信号。这种"三明治"结构的难点不在设计——在制造。因为Rogers和FR4是两种物理属性完全不同的材料，把它们无分层、无翘曲、无阻抗突变地压在一起，是一道工艺综合题。

→ 混压PCB的本质是材料学层面的"异构集成"——用最优工艺让CTE差两倍、Dk差1.0以上的材料在高温高压下无缝结合。

二、混压PCB五大核心特点

2.1 CTE匹配：混压的头号杀手是热膨胀差

FR4的Z轴CTE在Tg以下约50~70 ppm/℃，但过了Tg（约140~170℃）后会跳升到250~300 ppm/℃——而Rogers RO4350B的Z轴CTE约32 ppm/℃，全程变化平滑。在压合温度（175~185℃）下，FR4已经进入高膨胀态而Rogers还在正常膨胀区间——两块板子在压机里的尺寸变化完全不同步，冷却后产生的残余应力直接导致翘曲和分层。选混压材料组合的第一原则是：高频材料的Z轴CTE与FR4的差异控制在50%以内。Rogers RO4000系列（Z轴CTE≈28~32 ppm/℃）和陶瓷填充PTFE（如RO4835, Z轴CTE≈28 ppm/℃）就是为"与FR4混压"而设计的。纯PTFE材料（如RT/duroid 5880, Z轴CTE≈237 ppm/℃）不适合直接与FR4混压——CTE差异接近10倍，压合后分层风险极高。

2.2 压合曲线定制：不是多压几分钟的事

标准FR4压合曲线：室温→185℃，升温速率3~4℃/min，保持60~90分钟，然后自然降温。用这条曲线去压Rogers+FR4混压板——Rogers材料在185℃下树脂流动已经过快，容易出现"跑胶"（树脂从板边挤出过多，层间缺胶）；同时FR4在185℃下固化反应已经启动——实际上175℃左右就是FR4预浸料的最佳固化窗口。混压板必须用阶梯式压合曲线：100℃保温15分钟（驱潮和预排气）→140℃保温20分钟（FR4预浸料初步交联、Rogers材料流变稳定）→175℃主压段保持60~90分钟（两种材料同步进入最佳固化窗口）。每个阶段升温速率控制在1.2±0.2℃/min——这个精度不是普通压机能做到的。

2.3 界面结合力：PTFE表面能只有FR4的1/3

PTFE类材料（如Rogers RT/duroid系列）表面能只有18~20 mN/m，FR4环氧树脂表面能约45~50 mN/m。低表面能意味着其他材料很难"粘"上去——就像水珠在打蜡的车漆上滚落。混压界面如果结合力不足，热应力冲击下分层（Delamination）是必然的。解决手段：（1）对PTFE表面进行等离子处理或化学粗化——增加表面粗糙度和活性基团；（2）使用Rogers专用Bondply（如2929粘结片，Dk=2.9），它与RO4000和RT/duroid系列有化学亲和性，层间剥离强度可达1.2 N/mm以上；（3）在混压界面加一层高树脂含量的1080型半固化片作为过渡缓冲层。

2.4 阻抗连续性：Dk跳变导致信号反射

Rogers RO4350B的Dk≈3.48（@10GHz），普通FR4的Dk≈4.2~4.8。当信号从Rogers层经过过渡层进入FR4层时，介电常数突然变了——特征阻抗会跳。举个例子：同一根50Ω微带线在Rogers层需要的线宽和在FR4层需要的线宽不同，如果过渡区的线宽没有做渐变补偿，阻抗会跳变3~5Ω。有经验的工厂会在混压板的阻抗设计中加入过渡区补偿——在Rogers-FR4界面附近的参考层做渐变处理，或者在高频走线尽量保证全程在同一介质层上，不跨越材料界面。

2.5 翘曲度管控：不对称叠层是灾难

混压板的叠层必须是镜面对称结构——如果顶层用0.2mm Rogers RO4350B+0.1mm PP，底层也必须用相同的厚度和材料组合。不能用"顶层0.2mm高频料+底层0.1mm FR4"这种不对称堆叠——压合冷却后内应力不均，翘曲度破1%很容易。同时混压板的铜分布也要对称——高频层的大面积铜面和FR4层的稀疏走线之间要配平。设计端就得到位的叠层对称检查，是混压板翘曲控制的第一道防线。

→ CTE差是根、压合曲线是药、界面结合是桥——三个变量有一个没控制到位，混压板从压机里出来就是"半废品"。

三、为什么客户需要混压PCB？

3.1 5G基站AAU/BBU：高频层+数字层的天然需求

5G基站的天线处理单元（AAU）一面上跑64T64R的毫米波射频信号——必须在Rogers RO4835或Taconic TLY-5这样的低Df材料上走；另一面是基带处理单元的数字控制部分——用FR4就够了。把两种功能分区集成在同一块板内、一次压合完成——这就是混压。如果不用混压方案，就得设计两块分立的板子+射频连接器+线缆，系统体积、成本和损耗都升一个数量级。

3.2 汽车毫米波雷达：天线阵列+处理电路的一体化

77GHz汽车雷达的天线阵列要求极低损耗（Df≤0.002@77GHz）——Rogers RO3003G2或Isola Astra MT是标配。但雷达模组里还有MCU、电源管理、CAN收发器——这些跑的是几十MHz的数字信号。混压板让天线阵面用RO3003、控制和电源层用FR4，在尺寸受限的雷达模组内完成一体化集成。没有混压——只能天线板和主板分开，多一堆连接器和线缆，这在车载振动和体积要求下没法接受。

3.3 卫星通信终端：L/S/C/X频段分区的混压方案

卫星通信终端的射频前端通常涉及多个频段（L频段1~2GHz、S频段2~4GHz、X频段8~12GHz），每个频段的天线和馈电网络对Dk/Df要求的容忍度不同。混压方案可以让X频段关键走线用Rogers RO4350B（Df=0.0037@10GHz），L/S频段用成本更低的RO4835，基带处理部分用FR4——一块板承载三种材料，同时控制成本。

3.4 军工/航天电子：陶瓷+FR4混压的高可靠需求

相控阵雷达的T/R组件需要氧化铝陶瓷（Al₂O₃）或氮化铝（AlN）做高导热高频率稳定性的微带线基板——但整个T/R组件的控制电路不需要陶瓷。陶瓷+FR4混压方案把微带线层做在陶瓷上、数字层做在FR4上——兼顾射频性能和成本。这类混压对CTE匹配要求更苛刻——氧化铝的CTE≈6.7 ppm/℃、FR4≈14~16 ppm/℃（X/Y），差异超过一倍，中间必须加过渡层（如低膨胀系数改性环氧PP）来缓冲热应力。

→ 混压不是供应商在推销——是射频性能要求和项目预算之间的矛盾把混压方案推到了前台。

四、混压PCB制造四大关键技术

4.1 阶梯式压合曲线：四段控温+分段加压

混压板的压合不是"升温-保压-降温"三步走——是四段控温+多段加压：（1）低温预热段，100℃保温15分钟，压力100~150 psi，目的：驱除材料吸附水分和挥发物，避免压合后形成气泡分层；（2）中温过渡段，140℃保温20分钟，压力升至200~250 psi，目的：让FR4预浸料初步交联但未完全固化，Rogers材料树脂开始流动但未失控；（3）主压固化段，170~175℃保持60~90分钟，压力300~350 psi，目的：两种材料同步进入最佳固化窗口，层间充分结合；（4）控速降温段，以1.5~2℃/min的速率降温至100℃以下，保持200 psi压力，目的：控制残余热应力。整条曲线走下来大约4~5小时——比标准FR4压合多出1.5小时，但这一步不能省。

4.2 PTFE表面活化：等离子+化学粗化双路径

PTFE表面如果不做处理，跟FR4半固化片之间的剥离强度可能只有0.2~0.4 N/mm（IPC标准要求≥0.8 N/mm）。工业上两条路径：（1）等离子处理——用O₂/Ar混合等离子轰击PTFE表面，一方面去除表面污染物，一方面引入含氧极性基团（-OH、-COOH），提升表面能至35~40 mN/m；（2）化学粗化——用钠-萘-四氢呋喃（Na-Naphthalene-THF）溶液或专用PTFE粗化液对表面进行微蚀，形成微米级粗糙度，增加机械锚定效应。等离子处理的优势是无化学残留，但对处理均匀性要求高；化学粗化操作简单但需要严格控制处理时间和后续清洗，钠残留会影响后续电镀。成熟方案是等离子+低浓度化学粗化配合，剥离强度可做到1.0 N/mm以上。

4.3 混压界面钻孔：两种硬度在同一块板上

FR4的钻孔硬度跟Rogers陶瓷填充材料完全不同——用一个钻头的参数去钻两种材料，要么FR4层毛刺太多（转速太快），要么Rogers层孔壁粗糙度超标（转速太慢）。成熟做法：（1）针对混压板区域使用优化的钻孔参数——进刀速度降低20%~30%、回刀速度提高以保证排屑；（2）钻孔后必须做等离子去钻污（Plasma Desmear）——因为不同材料的树脂体系不同，化学去钻污（高锰酸钾）对PTFE无效，等离子是唯一能同时处理两种材料的去钻污方式；（3）钻头寿命混压板只有标准FR4板的50%~60%——因为Rogers材料的陶瓷填料对钻头磨损更快。

4.4 阻抗过渡补偿：介质界面处理

阻抗控制的难点不在Rogers层也不在FR4层——在两层的交界区域。当高频信号必须跨过Rogers-FR4界面时（比如过孔从顶层Rogers信号层穿到内层FR4参考层），介质常数的突然变化会导致过孔的TDR波形出现反射台阶。解决方案：（1）在界面附近的过孔周围做反焊盘（Anti-pad）尺寸补偿——比常规大0.1~0.15mm来降低寄生电容；（2）如果有条件——高频信号全程不跨介质界面，用盲孔在Rogers层内完成互连，不做通孔；（3）仿真先行——用HFSS或ADS对混压过孔做3D全波仿真，提前发现阻抗不连续点。

→ 四大技术不是各管一段——压合曲线决定层间结合→表面处理决定界面强度→钻孔决定孔壁质量→阻抗补偿决定信号质量。串联链路，断一不可。

五、如何选择混压PCB厂家？（五筛法）

5.1 混压量产经验（第一筛）

问三个问题：做过哪些材料组合的混压量产？（Rogers+FR4、Taconic+FR4、陶瓷+FR4）最近12个月混压板量产料号有多少款？最大混压层数做到多少？注意：厂家说"我们做高频板"不等于"我们做混压板"——高频板可以全用Rogers，混压才涉及两种材料的工艺窗口匹配。要求供应商提供最近3个混压板量产批次的良率和关键参数（压合后分层率、阻抗批量CPK、翘曲度分布）——有数据的和没数据的供应商，能力差一个数量级。

5.2 混压材料数据库（第二筛）

有经验的混压工厂应该有一套材料配对数据库——不同材料组合（RO4350B+FR4、RO3003+FR4、TLY-5+FR4、陶瓷+FR4等）对应的最优压合参数、CTE补偿值、邦定片选型、钻孔参数。问供应商：你们有没有针对RO4350B+生益S1000-2M混压建立过专用SOP？有没有混压材料的热力学仿真数据库（如压合过程的应力分布仿真）？如果回答"我们根据实际情况调整参数"——大概率是每次混压都在试，良率靠抽检和返工堆出来的。

5.3 压合设备与参数精度（第三筛）

混压的压合曲线需要精确控温控压——普通非真空压机很难做到1.2±0.2℃/min的升温精度。问供应商：压机是真空压机还是非真空？温度均匀性做到多少？（真空压机板面温差≤3℃，非真空可能≥5℃）压力控制精度怎么样？有没有多段压力曲线编程能力？如果是陶瓷+FR4混压——还需要更高温度的压合能力（陶瓷的烧结温度远高于FR4，但混压时的PP固化温度也要到200℃以上），不是每台压机都能稳定跑200℃段。

5.4 PTFE/陶瓷界面处理能力（第四筛）

问供应商：PTFE表面怎么处理？有没有等离子处理设备？用什么气体配方？剥离强度能做到多少？如果供应商说"我们做陶瓷混压"——问陶瓷表面的金属化怎么做的？是DPC（直接镀铜）还是DBC（直接敷铜）？陶瓷和FR4之间的过渡层用的是什么材料？这些问题的答案能区分"做过"和"真做过"。只做了一两单样品的供应商，通常对界面处理的细节一问三不知。

5.5 混压板的检测闭环（第五筛）

混压板出厂前必须过的检测项比普通多层板多：压合后的超声波扫描（C-SAM）检查层间是否有微分层——这是X-Ray看不到的；TDR阻抗测试要覆盖混压界面附近的过孔和走线；热应力测试（288℃，10秒，6次）验证混压界面在无铅焊接峰值下的抗分层能力；切片分析抽查混压界面的层间结合力和孔铜质量。如果供应商说"我们正常出货前做飞针和AOI就够了"——混压板放那里做风险很大。混压界面的微缺陷用AOI和飞针根本查不出来。

→ 五筛不是五个"加分项"——是你投板前必须问清楚的五个底线问题。混压板出了问题不是"返工"能解决的——分层了、翘了、阻抗偏了，只能报废重做。

六、深圳混压PCB供应链优势

三个实在优势：

• 混压材料现货密度：Rogers RO4000系列和Taconic RF-35/TRF在深圳代理商的现货库存最充足。需要紧急补料时——深圳代理商1天能出货，内陆可能要调货3~5天。混压板打样周期对材料到料时间高度敏感——高频料不像FR4有那么多常用规格预制库存；
• 真空压机+等离子设备集中：能做真空压合（控温精度±1.5℃）和等离子表面处理（O₂/Ar配方）的设备资源在珠三角密度全国最高。内陆某些工厂的真空压机是"有了就行"的水平——温度均匀性±5℃，对混压板来说精度不够；
• 混压工程经验池：深圳的PCB工厂近五年深度参与了5G通信基站、汽车毫米波雷达、卫星通信终端的混压板开发——不同频段、不同材料组合、不同层数的混压方案都跑过。这些项目的工程文档、失效分析报告、压合曲线数据库构成了一个可复用的经验池。

→ 深圳做混压的核心竞争力在于：你需要试材料组合时，这里有最快的材料周转和最多的过往方案可以参考——不用每单都从零摸索压合参数。

七、五个行业实际案例

案例1：5G基站AAU——Rogers RO4350B+FR4混压10层

客户需求：5G基站天线处理单元，10层混压，L1/L10 Rogers RO4350B+中间FR4，板厚2.0mm，阻抗差分100Ω±7%，层间剥离强度≥1.0 N/mm。
技术难点：RO4350B（Z轴CTE≈32 ppm/℃）和FR4（Tg后Z轴CTE≈250 ppm/℃）在压合冷却段的热收缩差异控制是核心难点——叠层不对称或冷却速率不匀直接翘曲。PTFE类材料需等离子表面活化，否则层间剥离强度不达标。
解决方案：镜面对称叠层设计（L1/L10各0.2mm RO4350B+0.1mm RO2929 bondply），四段阶梯压合曲线（100℃/15min→140℃/20min→175℃/75min→控速冷却1.5℃/min），等离子O₂/Ar（200W/3min）表面处理，剥离强度测试1.15 N/mm。TDR阻抗测试±5.8%，C-SAM扫描无分层。
最终效果：层间剥离强度1.15 N/mm（标准≥0.8），翘曲度0.43%，阻抗批量一致性±5.8%（CPK=1.47），量产良率91%。

案例2：汽车77GHz雷达——Rogers RO3003G2+FR4混压8层

客户需求：77GHz毫米波雷达天线板，8层混压，L1 RO3003G2高频天线层+中间FR4/电源层+L8 FR4数字层，要求Df≤0.002@77GHz、层间对准±50μm。
技术难点：77GHz天线对介质均匀性要求极高——RO3003G2厚度0.127mm，压合过程中微小的厚度变化都会导致天线方向图偏。RO3003G2的陶瓷填料使钻孔特别费钻头——一个8层板混压料号的钻头用量是普通FR4的2倍。
解决方案：RO2929 bondply做混压界面粘结层，等离子表面活化+RO3003G2专有压合曲线（主压温度170℃/90min），钻头参数回速提高30%+每孔排屑次数增加，压合后C-SAM 100%扫描检查分层。天线耦合器实测Df=0.0018@77GHz。
最终效果：层间对准±38μm，翘曲0.38%，天线耦合器方向图一致性符合车规要求，量产良率88%。

案例3：卫星通信终端——Taconic TLY-5+FR4混压12层

客户需求：X频段卫星终端射频PCB，12层混压，L1/L12 Taconic TLY-5（Df=0.002@10GHz）+中间FR4，板厚2.4mm。要求四组阻抗（50Ω单端+100Ω差分+70Ω+90Ω）均在±7%以内。
技术难点：TLY-5是PTFE编织玻璃布基材——表面能比RO4350B更低（约15~18 mN/m），层间结合力更难做。同时TLY-5的Dk=2.2±0.02——和FR4的Dk≈4.2差异接近一倍，混压界面的阻抗过渡需要精确仿真和补偿。
解决方案：等离子+钠-萘化学粗化双路径表面处理（剥离强度做到1.05 N/mm），HFSS 3D全波仿真混压过孔优化反焊盘尺寸（增大0.12mm），四组阻抗TDR实测均在±6%以内。真空压机4段压合+控速降温2.0℃/min。
最终效果：剥离强度1.05 N/mm，四组阻抗±6.2%以内CPK均>1.33，翘曲0.47%，C-SAM无分层，量产良率90%。

案例4：相控阵雷达T/R组件——Al₂O₃陶瓷+FR4混压6层

客户需求：X波段相控阵雷达T/R组件，6层混压，L1氧化铝陶瓷（Al₂O₃，Dk=9.8）微带线层+中间和底层FR4控制层，板厚1.8mm，要求陶瓷-FR4界面无微裂纹、热循环-55~+125℃×500次无分层。
技术难点：Al₂O₃的CTE≈6.7 ppm/℃ vs FR4的X/Y CTE≈14~16 ppm/℃——热膨胀差异超过一倍，比Rogers+FR4混压更难控制层间应力。陶瓷表面不能直接用普通半固化片——需要DBC（直接敷铜）或DPC（直接镀铜）先金属化陶瓷表面，再用改性环氧PP过渡。
解决方案：Al₂O₃陶瓷DPC金属化（Ni/Au），低膨胀系数改性环氧PP（CTE≈10 ppm/℃）作过渡层，真空压合200℃/90min（匹配陶瓷-环氧体系的固化窗口），压合后C-SAM 100%+热循环-55~+125℃×500次验证。X-Ray层间对准±45μm。
最终效果：热循环500次无分层/无微裂纹，C-SAM压合后无损检测通过率94%，微带线阻抗±5.5%，量产良率85%（陶瓷混压良率行业平均约75%~80%）。

案例5：军工数据链终端——RO4350B+RO4835双高频+FR4混压14层

客户需求：军用数据链终端，14层三材料混压（L1-L2 RO4350B高频层+L3-L4 RO4835中等高频层+L5-L14 FR4数字电源层），板厚3.0mm，要求GJB 9001C体系管控、厚径比10:1孔铜≥20μm。
技术难点：同一块板内三种不同CTE和流变特性的材料——RO4350B（CTE Z≈32 ppm/℃）、RO4835（CTE Z≈28 ppm/℃）、FR4（CTE Z≈50~250 ppm/℃），压合曲线的温度窗口必须同时满足三种材料的固化需求——这个工艺窗口非常窄。14层板3种材料+厚径比10:1，钻孔和去钻污的难度是一般混压板的1.5倍。
解决方案：Rogers 2929 bondply做三种材料间的粘结桥接层，五段阶梯压合曲线（含115℃中低温预匹配段以同步三种材料的热状态），等离子去钻污（CF₄/O₂混合气体，针对三种不同树脂体系优化配比），脉冲电镀孔铜均匀性87%（平均23μm，最小20μm）。100% C-SAM+热应力+切片分析。
最终效果：层间对准±48μm，翘曲0.52%，孔铜平均23μm（最小20μm），三种材料界面C-SAM无分层，GJB体系全流程追溯，量产良率83%（三材料混压行业平均约75%~80%）。

→ 五个案例的共同结论：混压板的难度梯度——Rogers+FR4混压是入门级，Taconic PTFE+FR4是中阶，陶瓷+FR4和三种材料混压是高阶。供应商的能力差距不在"能做哪种"，在良率和关键指标（剥离强度、阻抗CPK、热循环通过率）的稳定输出。

八、FAQ：混压PCB采购前必问的8个问题

Q1：哪些高频材料可以和FR4混压？有没有禁区？

陶瓷填充类高频材料（Rogers RO4000系列、Taconic RF-35、Isola Astra MT）因为CTE接近FR4——是混压的首选。纯PTFE材料（Rogers RT/duroid 5880/6002、Taconic TLY系列）可以混压但需要更严格的表面处理和专用bondply——不能直接用FR4 PP去压。禁区：Z轴CTE超过100 ppm/℃的高频材料（如某些柔性PTFE基材）不建议直接与FR4混压——膨胀差太大分层风险不可控。

Q2：混压板比全Rogers板便宜多少？

看高频层占比。如果10层板只有L1/L10用Rogers、中间8层用FR4——材料成本约是全Rogers的35%~45%。如果高频层占4~6层——成本约是全Rogers的60%~70%。但混合材料的加工难度增加了——压合工时多30%~50%、良率低5%~10%，加工成本比同层数全FR4高出1.5~2倍。综合算下来——混压板比全Rogers省40%~60%，比全FR4贵2~3倍。

Q3：混压板最容易出的问题是什么？怎么预防？

三大问题按频次排：（1）层间分层——CTE差+表面处理不到位+压合曲线不对，占混压板失效的50%以上。预防：要求供应商做C-SAM 100%扫描，抽取首件做切片验证。（2）翘曲超标——叠层不对称或冷却速率太快。预防：设计端镜面对称、压合端控速率降温。（3）阻抗离散——混压界面附近的过孔和走线阻抗跳变。预防：要求供应商对混压过孔做HFSS仿真+每批次Coupon+TDR实测。

Q4：混压板打样一般多久？比普通FR4慢多少？

Rogers+FR4混压8~12层打样7~10个工作日，14~20层打样10~15个工作日。比同层数全FR4慢约40%~50%——因为压合工时多、材料备料周期长（Rogers料如果现货匹配不上要等1~3天）、检测工序多（C-SAM+切片+阻抗实测）。陶瓷+FR4混压打样更慢——陶瓷DPC/DBC预处理需要额外2~3天。

Q5：不同Rogers系列之间可以混压吗？

可以，但要注意三点。RO4350B和RO4835可以混压（CTE和Dk都接近，Rogers官方推荐），RO4350B和RO3003混压需要专用bondply和优化压合曲线（RO3003是PTFE/陶瓷填充，流变特性和RO4350B不同），纯PTFE系列（RT/duroid）之间混压需要更严格的表面处理。Rogers有官方的混压工艺指南——按指南来，不要自行发挥。

Q6：混压板的阻抗能达到全Rogers板的精度吗？

如果高频信号全程走Rogers层——可以，阻抗±5%~7%和全Rogers板一致。如果高频信号必须穿过混压界面的过孔——精度会差一点，因为过孔的寄生参数在两个介质层之间不是恒定值。设计原则：高频信号尽量不跨介质界面，用盲孔在Rogers层内完成互连。必须跨界的过孔提前做3D仿真补偿。

Q7：有没有国产材料可以做混压？

有。生益科技的S7136H（Dk=3.42, Df=0.003@10GHz, 陶瓷填充碳氢化合物）对标Rogers RO4350B，CTE和FR4匹配性良好，可用于混压。上海南亚的NY6350（Dk=3.50, Df=0.004@10GHz）也在混压验证中。国产材料的性能指标已经接近——差距在批次一致性和长期可靠性数据积累。成本比Rogers低30%~50%，适合成本敏感但对可靠性要求不极端严苛的项目。

Q8：怎么验证供应商"真的做过"混压板？

三样证据：（1）最近6个月混压板量产料号的工程文件目录（料号可以脱敏）——摸一下混压板的量，不是看样品是看批次；（2）关键工艺参数——针对你的混压材料组合，供应商能不能给出压合曲线、等离子配方、bondply选型、钻孔参数的专用SOP？不能用"通用混压SOP"糊弄——不同材料组合的SOP不同；（3）可靠性数据——混压板的C-SAM报告、切片分析、热应力测试结果、阻抗CPK。没这三样——大概率是混压板"做过"但不是"做过很多"。

→ 混压板的供应商筛选不像FR4——不需要看"最大层数"，需要看特定材料组合的量产批次数量。

九、深圳健翔升科技的混压PCB制造能力

深圳健翔升科技具备Rogers RO4000系列（RO4350B/RO4835）、RO3000系列（RO3003G2）、Taconic TLY-5、Isola Astra MT等主流高频材料与生益/建滔FR4的混压量产能力。混压层数覆盖4~20层，真空压机控温精度±1.5℃，阶梯式多段压合曲线可编程。PTFE/陶瓷表面处理配备等离子（O₂/Ar混合气体配方）+化学粗化双路径，混压界面剥离强度可做到1.0 N/mm以上。混压板检测体系：压合后C-SAM 100%超声波扫描层间分层检查、TDR阻抗实测（四组阻抗可并行测试）、切片分析验证混压界面结合力、热应力测试（288℃/10s×6次）验证抗分层能力。

工程支持：免费混压叠层设计评审（含HFSS/ADS仿真支持、阻抗预算分析、CTE匹配评估），Rogers+Taconic+生益/建滔主流混压组合有专用SOP和压合曲线数据库，打样周期混压板8~12层7~10个工作日。配套SMT贴片服务，从混压PCB到PCBA成品一站式交付。

→ 混压PCB供应商的核心竞争力在于：针对你选的材料组合，它有没有跑过至少5~10个量产批次来磨平压合窗口和界面处理的参数边界。

十、总结：混压PCB选型的三个决策锚点

CTE匹配决定混压板的物理可行性——不是所有高频板都能随便和FR4压在一起。你的高频层Z轴CTE和FR4的差异超过一倍——后续的热应力分层风险是设计之初就注定的。供应商应该在叠层评审阶段就给出CTE匹配分析——而不是等压完分层了才找原因。

压合参数定制决定良率和一致性——阶梯式压合曲线的每一段温度、压力、保持时间、升降温速率，必须针对你的混压材料组合进行定制。用"通用混压曲线"压出来的板子，批次间剥离强度和翘曲度波动大——这个问题量产阶段才会暴露。

界面处理能力决定长期可靠性——PTFE的低表面能是客观物理事实，没有等离子或化学粗化处理，层间结合力在热循环或回流焊接的应力下会逐步退化。压合完了超声扫描没分层——不代表200次热循环后不分层。要求供应商提供热循环后（至少500次）的切片和C-SAM数据是底线。

从行业维度看，5G基站关注Rogers+FR4混压的批量一致性和阻抗控制，汽车雷达关注RO3003G2的微带线精度和热循环可靠性，卫星通信关注多材料混压的界面结合力，军工相控阵关注陶瓷+FR4的极端热循环表现。不同行业的射频频率和环境应力不同——但筛选混压供应商的底层逻辑完全一致：在你需要的材料组合上跑过足够多的量产板，CTE匹配、压合参数和界面处理的三个工艺窗口才能校准到位。
