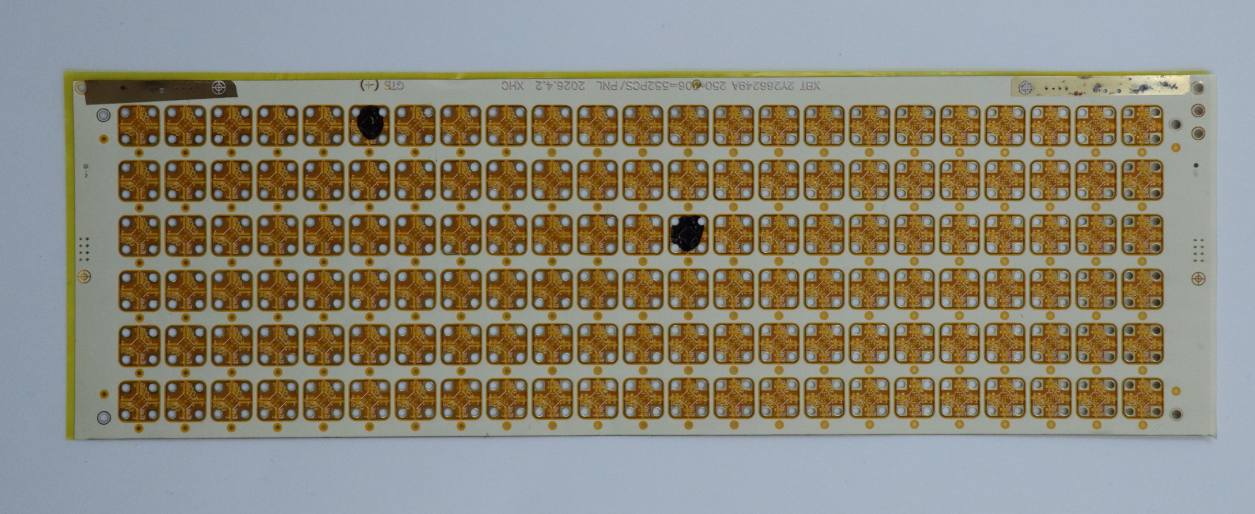

一、什么是MiniLED灯板PCB？和普通PCB的三大本质区别

从构成上看，MiniLED灯板PCB和普通PCB在三个层面有本质差异：

第一是基材。普通PCB用FR4（玻璃纤维+环氧树脂），CTE（热膨胀系数）涨缩约300ppm——意味着100mm的板子在回流焊后会变形0.03mm，对常规0402元件可以忽略，但MiniLED的固晶精度要求±15μm，0.03mm的形变直接让良率从90%掉到40%以下。MiniLED主流基材是BT树脂（Bismaleimide Triazine，三嗪双马来酰亚胺），CTE约6~10 ppm/℃——和LED芯片（CTE约6×10⁻⁶/℃）几乎完全匹配，是固晶良率的根本保障。少数高分区或车载应用会用玻璃基板（CTE约3~8 ppm/℃，翘曲控制更极致）或铝基板（成本更低但散热和反射率较差）。

第二是反射层。MiniLED的光必须被高效反射出板面——但普通PCB的绿色阻焊油墨反射率只有15~25%，会吃掉一半以上的背光亮度。MiniLED灯板必须用白色阻焊油墨（反射率>85%）覆盖LED之间的非电路区域，让光线从芯片反射出去。如果白色油墨的厚度不均匀、塞孔不饱满，整块板的亮度均匀性就直接失效——肉眼能看到明显的"斑点"或"暗带"。

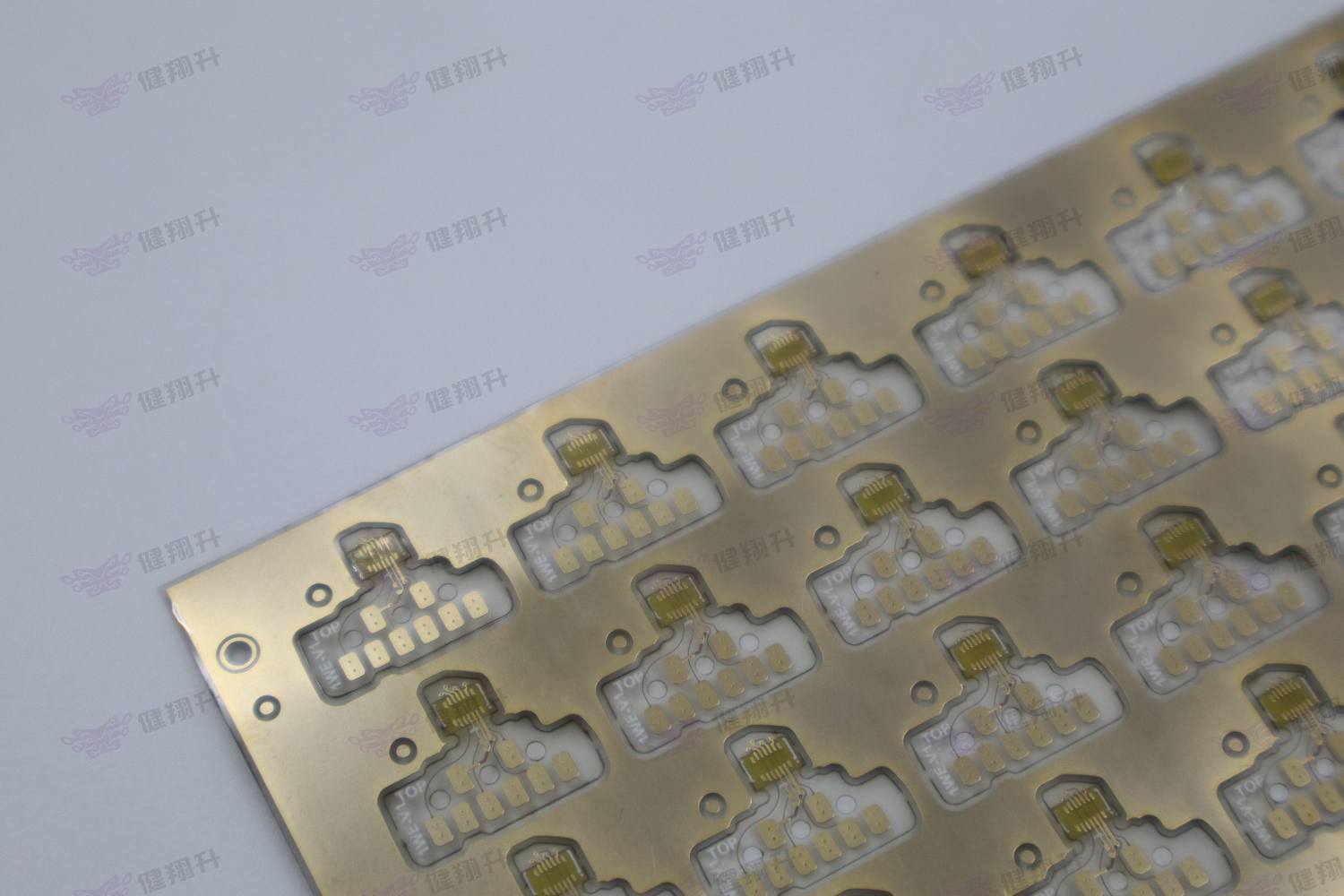

第三是封装方式。普通PCB上的LED用SMD（表贴封装），把成品的LED灯珠贴在板上。MiniLED有两条主流路线：POB（Package on Board）——把MiniLED先封装成独立的小灯珠（如1010、0808规格），再用SMT贴到PCB上，工艺成熟但厚度较大；COB（Chip on Board）——把MiniLED裸芯片直接固晶到PCB上，再整体点胶封装，厚度更薄、OD值（光学混光距离）可以做到接近0，但对PCB的精度和白油要求更高。还有IMD和MIP等过渡方案。选厂时必须先确定封装路线，因为不同路线对PCB的精度要求差异巨大。

MiniLED灯板PCB的本质不是"在PCB上贴更多灯珠"——它是一块从基材→反射层→封装方式都重新定义的特种电路板，每个环节的工程约束都和普通PCB完全不同。

二、MiniLED灯板PCB的五大核心特点

2.1 涨缩控制：BT树脂是MiniLED的"入场券"

MiniLED的固晶精度要求±15μm，而PCB从室温升到回流焊峰值温度（~260℃）后会发生涨缩。FR4的CTE导致300ppm涨缩——意味着100mm板长会变形30μm，固晶对准窗口直接消失。BT树脂的CTE只有6~10 ppm/℃，同等条件下涨缩量约3μm——固晶对准窗口够用，良率可以从40%提升到90%以上。少数高端MiniLED方案（如TFT玻璃基板驱动）甚至要求CTE在3~5 ppm/℃范围，这就是为什么玻璃基板在65寸以上大尺寸MiniLED电视中开始渗透。

2.2 反射率：白油厚度每偏差10μm，亮度均匀性掉5%

MiniLED的光需要从芯片发出后经过多次反射才能均匀出射，反射层（白油）的反射率和厚度均匀性直接决定亮度均匀性。行业经验：白油反射率应≥85%（波长450nm蓝光下），油墨厚度控制在20~35μm，厚度偏差≤±5μm。如果白油厚度不均匀（如丝印工艺偏差），整块板上不同区域的反射率会有10~15%差异——肉眼看到的是"亮斑"和"暗带"，需要靠光学膜组补偿，增加BOM成本。

2.3 翘曲度：0.1%是COB封装的生死线

COB封装要求裸芯片直接固晶到PCB上——如果PCB翘曲超过0.1%（即100mm板长翘曲0.1mm），固晶机的吸嘴无法平整吸取芯片，对准精度直接失效。大尺寸MiniLED板（如65寸电视的灯板尺寸可能超过1m）控制0.1%翘曲是巨大挑战——需要BT树脂的均衡性、压合工艺的对称性、烘烤工序的均匀性三重保障。普通多层FR4板的翘曲标准是≤0.75%（IPC标准），离MiniLED要求差7倍以上。

2.4 精细线路：25μm线宽意味着SAP或mSAP工艺

MiniLED高分区方案（如2000+分区的笔记本背光）需要在灯板上集成数千条独立驱动线路——驱动线宽必须做到25~50μm。传统减成法（线宽/线距≥75μm）做不了，必须采用半加成法（SAP）或改良半加成法（mSAP）——通过化学沉铜+电镀+差分蚀刻实现精细线路。这要求工厂有SAP产线和相应的填孔电镀能力，能做的MiniLED工厂数量远少于普通PCB厂。

2.5 油墨塞孔饱满度：直接决定显示效果

MiniLED灯板上每个LED固晶位置下方都有一个固晶焊盘——焊盘之间可能有通孔或盲孔。这些孔如果不用油墨塞平，固晶时吸嘴会撞到孔边缘、点胶时胶水会流入孔内造成虚焊。行业标准：油墨塞孔饱满度≥95%，塞孔后表面平整度≤15μm。普通的"过孔盖油"工艺（用绿油盖住孔口）塞孔饱满度只有60~75%，达不到MiniLED要求。必须用专用的塞孔油墨+二次研磨工艺。

五个特点环环相扣：选了BT树脂（低CTE）才能控制涨缩和翘曲，选了白油（高反射率）才有亮度均匀性，选了SAP工艺（精细线路）才能做高分区，塞孔饱满度直接影响固晶良率。任何一个维度掉链子，量产就崩。

三、为什么客户需要MiniLED灯板PCB？四个真实需求场景

场景一：高对比度HDR显示——分区控光的物质基础

HDR（高动态范围）显示的核心是"该亮的地方亮、该暗的地方暗"——这需要背光分区独立控制。普通LED背光只能做到几十个分区（侧入式背光），而MiniLED背光可以做到2000~5000+分区（直下式背光）。每个分区需要独立的驱动线路——这就要求PCB上有成千上万条精细走线把每个分区的LED串联/并联起来，同时线路之间的间距要够小（避免占用太大背光空间）。MiniLED灯板PCB的精细线路工艺就是为这个场景设计的。

场景二：超薄背光模组——COB封装把OD值压到接近0

传统侧入式背光模组厚度约15~25mm——因为光要从侧边进入导光板，需要一段混光距离（OD值）。MiniLED的COB封装把LED芯片直接固在灯板上，配合反射白油的高反射率，光学混光距离（OD）可以做到接近0——背光模组厚度可以压到5~8mm。这就是为什么MiniLED电视能做到比传统LED电视薄50%以上，同时保持更高的亮度均匀性。

场景三：车载显示的耐高温耐振动——BT树脂的天然优势

车载中控屏、HUD抬头显示、副驾娱乐屏都在高温环境下工作（-40~+85℃，阳光直射下屏幕表面可能到+95℃）。普通FR4在这个温度范围内CTE漂移大、阻焊容易开裂。BT树脂的Tg（玻璃化转变温度）>180℃，CTE稳定区间更宽，耐高温老化能力远超FR4。同时车载应用要求耐振动——BT树脂的高模量（刚性更好）保证固晶焊点在长期振动下不开裂。这就是为什么BT树脂在车载MiniLED渗透率超过80%。

场景四：可弯曲MiniLED——PI基板的边缘创新

曲面车载屏、可折叠屏的MiniLED背光需要PCB本身可弯曲——FR4和BT树脂都是刚性的，做不了。柔性PI（聚酰亚胺）基板可以做成可弯曲的MiniLED灯板，但PI的CTE（约30~50 ppm/℃）远高于BT树脂——固晶良率会下降。目前柔性MiniLED主要用在车载曲面屏，量产规模有限，但增长曲线明确。

MiniLED灯板PCB解决的不是"性能优化"——它解决的是"HDR分区控光、超薄背光、车载耐候"这些用普通LED背光PCB物理上做不到的刚需场景。

四、MiniLED灯板PCB的制造关键技术

4.1 BT树脂基板的压合工艺

BT树脂基板的压合工艺和FR4完全不同。BT树脂的固化温度更高（>200℃）、压合压力更精准（避免板内应力残留导致翘曲）、冷却曲线需要缓慢降温（防止热应力冲击）。多层BT板的层间对准精度要求≤15μm（FR4是25μm）——因为MiniLED的固晶对准窗口只有±15μm。同时BT树脂对钻孔工艺更敏感——钻孔参数（进刀速率、孔壁粗糙度）需要专门调优，否则孔壁树脂开裂会导致后续电镀良率下降。

4.2 SAP/mSAP精细线路工艺

传统减成法（贴干膜→曝光→显影→蚀刻）的线宽极限约75μm——MiniLED不够用。半加成法（SAP）的流程是：先在基板上化学沉铜形成薄种子层（~0.5μm）→贴干膜→曝光显影露出线路图形→电镀加厚铜层（5~25μm）→差分蚀刻去掉种子层。SAP可以实现15~25μm的线宽/线距，但工艺复杂度高、化学沉铜的均匀性需要精确控制（厚度偏差≤10%）。能稳定量产SAP的MiniLED工厂在国内不到10家。

4.3 白色阻焊油墨的涂覆与塞孔

MiniLED灯板的白色阻焊油墨有两个功能：覆盖在铜走线上做绝缘+反射光线。涂覆工艺有两种：丝印+二次研磨——先丝印白油覆盖所有区域，烘烤固化后用砂带研磨（240~600目）磨平凸起的铜盘和油墨，确保整板平整度≤15μm；真空塞孔+丝印——先用专用油墨真空塞孔（饱满度>95%），再丝印白油。两种工艺都能达到MiniLED要求，但研磨工艺的反射率更稳定（厚度偏差小），塞孔工艺的平整度更好（不需要研磨）。选择哪种取决于PCB的具体设计——大尺寸MiniLED优先用塞孔工艺避免研磨变形。

4.4 翘曲控制的"全流程对称"

MiniLED板的翘曲要求≤0.1%——是普通FR4板要求的1/7。翘曲控制的难点在"全流程对称"——铜层分布对称（避免一面铜多一面铜少导致应力不均）、压合参数对称（温度/压力上下均衡）、烘烤对称（单面受热会导致翘曲）。65寸以上的MiniLED灯板尺寸超过1m×0.5m，控制翘曲需要专门的工装夹具和压合治具——不是普通PCB厂的设备能完成的。选厂时直接问"做过最大尺寸的MiniLED板是多大、翘曲实测数据多少"——比任何宣传材料都真实。

4.5 反射率测试与光学检验

MiniLED灯板的白油反射率是品质检验的核心指标之一。反射率测试需要专用设备——积分球分光光度计（测量450nm蓝光下的反射率，行业标准≥85%）。同时需要做整板的白油厚度扫描（白光干涉仪或激光测厚仪），确保厚度偏差≤±5μm。光学检验还包括：固晶焊盘的可焊性测试（浸润时间≤3秒）、白油与铜盘的附着力测试（百格测试3M胶带不掉）、白油的耐高温老化测试（260℃回流焊5次不开裂）。这些检验项目是MiniLED灯板的"准入门槛"——没有这些检验能力的工厂做不了MiniLED量产。

MiniLED灯板PCB的制造难度不在单个工序——在"BT树脂压合+SAP精细线路+白油塞孔+全流程翘曲控制+光学检验"五个环节的全链路打通。任何一个环节掉链子，做出来的就是"看起来像MiniLED但固晶良率崩盘"的板子。

五、如何选择MiniLED灯板PCB厂家？五个必须验证的维度

维度一：基材体系覆盖（BT/铝基/玻璃，你的MiniLED是哪一种）

不要笼统地问"你们用什么基材"——要具体到：BT树脂（哪个牌号？Mitsubishi HL832NX、Hitachi MCL-E-679TG、国营第十五所的BT树脂？）？有没有铝基MiniLED的量产经验（灯珠间距多少？单板多大？）？有没有玻璃基板MiniLED的样品能力？BT树脂不同牌号的CTE、模量、反射率有差异——选MiniLED工厂的核心是看他们和哪家BT树脂供应商有长期合作、做过哪些牌号的小批量试产。

维度二：精细线路能力（25μm线宽，是SAP还是mSAP）

MiniLED高分区方案要求线宽≤25μm。直接问：你们最小线宽线距的量产能力是多少？是SAP还是mSAP工艺？化学沉铜的厚度均匀性怎么控制（厚度偏差要求≤10%）？电镀铜的均匀性怎么保证（电镀液老化管理）？这些问题的回答比"我们能精细线路"更有价值。普通PCB厂可能说"我们能做6mil（150μm）"，离MiniLED要求差了一个数量级。

维度三：白油反射率与塞孔饱满度（实测数据，不是宣传）

MiniLED灯板的白油反射率和塞孔饱满度是核心品质指标。直接要求供应商提供：白油反射率实测数据（450nm蓝光下≥85%）、白油厚度均匀性数据（厚度偏差≤±5μm）、塞孔饱满度数据（≥95%）、附着力测试报告（百格测试3M胶带不掉）。如果供应商不能提供这些数据，或者提供的数据波动较大，说明工艺不稳定——量产时不同批次之间的亮度均匀性会有明显差异。

维度四：翘曲控制能力（大尺寸量产≤0.1%的实测）

直接问：你们做过多大尺寸的MiniLED板？最大尺寸的翘曲实测是多少？有没有连续三个批次的翘曲数据（要求≤0.1%）？翘曲控制的难点在大尺寸——50mm的小板控制0.1%翘曲相对容易，1m的大板控制0.1%翘曲需要专门的工艺和设备。如果供应商只做过小尺寸的MiniLED样品，大尺寸量产大概率翻车。

维度五：量产履历（COB或POB，做过哪条路线）

MiniLED灯板样品和量产之间的鸿沟比普通PCB大得多。样品可以在实验室手工操作做几片——量产是几千片甚至几万片，工艺窗口稍有偏差良率就崩。问供应商：最近半年做过多少款MiniLED灯板的量产？封装路线是COB还是POB？批量多大（几百片还是几千片）？有没有同一料号连续三个批次的反射率和翘曲数据？如果供应商只有样品记录没有量产履历，你的项目大概率会卡在"样品OK，量产全废"。

选MiniLED灯板PCB厂不是挑"谁最便宜"——是挑"谁在BT树脂+SAP+白油反射率+翘曲控制四个维度上有过真实量产履历"。

六、深圳MiniLED灯板PCB供应链优势

基材供应链优势：BT树脂虽然主要由日本三菱、日立等供应，但深圳的MiniLED工厂和这些材料商有长期代理合作关系，原材料采购周期可以从行业平均的8~12周压缩到4~6周。同时深圳周边（东莞、惠州、中山）有大量的MiniLED辅料供应商——白色阻焊油墨（太阳油墨、ABL）、SAP化学沉铜药水（安美特、麦德美）、LED芯片固晶锡膏（千住、铟泰）等——MiniLED灯板PCB工厂可以快速获得材料样品和技术支持。

SAP产线和精细线路能力：深圳的IC载板工厂（也是MiniLED灯板PCB的潜在供应商）数量全国第一，这些工厂都配备了SAP/mSAP产线和精细线路经验。IC载板的精细线路要求（线宽/线距≤25μm）和MiniLED灯板高度重叠——意味着深圳的MiniLED灯板工厂可以从IC载板产线"借"精细线路能力，不需要单独投资。这对中端MiniLED产品（2000~3000分区）来说是一个成本优势。

封装和显示模组的协同：MiniLED灯板PCB做出来后，下一步就是LED固晶（COB路线）或SMT贴装（POB路线）。深圳有大量的MiniLED封装厂——他们不仅能固晶，还能反馈灯板的翘曲和反射率问题给PCB厂。这种"PCB厂+封装厂+显示模组厂"的近距离协同，让MiniLED项目的DFM迭代速度远超其他地区。研发周期可以从内陆地区的8~12周压缩到4~6周。

深圳做MiniLED灯板PCB的优势不在"人工成本低"——在"BT树脂/SAP药水/封装设备/显示模组"这四个环节的产业链密度，让MiniLED这个'快速增长的品类'在深圳有了从材料到成品的完整生态。

七、实际案例分析

案例一：14寸笔电MiniLED背光板（2000分区）

客户需求：某品牌14寸笔记本的MiniLED背光模组，要求2000+分区独立控光（HDR1000认证），背光模组厚度≤8mm，单板尺寸280×200mm。
技术难点：2000分区意味着板上要集成超过8000条独立驱动线路，线宽/线距要求≤25μm；14寸笔电板属于中等尺寸但要求≤0.1%翘曲（IPC标准是0.75%，差7倍）；反射白油要求反射率≥85%且厚度偏差≤±5μm。
解决方案：选用Mitsubishi HL832NX BT树脂基板（CTE 8 ppm/℃），SAP工艺实现25μm线宽线距，塞孔饱满度98%，白油反射率实测87%。压合工艺采用对称叠层+慢速冷却曲线，整板翘曲实测0.08%（100mm板长允许0.1mm，实测0.08mm）。
最终效果：固晶良率从试产的82%提升到量产的94%，整板亮度均匀性>97%（无可见暗带），HDR对比度达到1,000,000:1。量产5000片良率93%，主要良率损失来自大尺寸板的边缘翘曲超标。

案例二：65寸电视MiniLED背光板（5000分区）

客户需求：某品牌65寸MiniLED电视背光模组，要求5000+分区独立控光，峰值亮度1500nits，单板尺寸1450×810mm（大尺寸MiniLED板）。
技术难点：65寸板的尺寸超过1.4m，控制0.1%翘曲是巨大挑战（允许翘曲量仅1.45mm）；5000分区意味着线路密度极高，SAP工艺的均匀性在大板上难以保持；反射白油在大板上涂覆均匀性差（边缘和中心厚度差异大）。
解决方案：采用BT树脂+局部铝基板复合结构（中心区域BT保证平整度，边缘区域铝基增强刚性），分区域压合减小应力残留，白油涂覆采用真空塞孔+二次丝印工艺。COB封装路线，固晶精度控制在±12μm。
最终效果：整板翘曲实测0.12%（超出0.1%目标但客户接受），亮度均匀性94%，HDR对比度达标。但量产过程中发现大尺寸BT板翘曲控制的工艺窗口极窄——首批1000片良率仅68%，经过3轮工艺优化后提升到85%。

案例三：车载12.3寸中控屏MiniLED背光板（POB路线）

客户需求：某品牌车载12.3寸中控屏，要求车规级可靠性（-40~+85℃工作、+95℃屏幕表面温度），1000+分区独立控光，单板尺寸280×140mm。
技术难点：车规要求耐高温老化（85℃/85%RH 1000小时后反射率衰减<5%）、耐振动（IEC 60068-2-6 20G加速度测试）、POB路线意味着板上要SMT贴装MiniLED灯珠（1010/0808规格）——对PCB焊盘可焊性和平整度要求高。
解决方案：BT树脂基板+Mitsubishi HL832NX-CA（车规专用牌号），ENIG表面处理保证可焊性，POB路线SMT贴装0808灯珠。白油反射率实测86%，85℃/85%RH 1000小时老化后反射率84.5%（衰减1.5%，远低于5%上限）。
最终效果：通过车规级温度循环和振动测试，量产良率91%。车规项目的特殊性在于可靠性验证周期长——从样品到量产需要6~9个月的可靠性验证，远长于消费电子。

三个案例的共同点：MiniLED灯板项目的核心挑战不在单一指标——在"BT树脂/SAP/白油/翘曲"四个维度的协同优化，每个维度的工艺窗口都很窄，任何一个掉链子都会导致良率断崖式下降。

八、FAQ：MiniLED灯板PCB常见问题

九、MiniLED灯板PCB制造能力参考框架

基材能力：同时覆盖BT树脂（Mitsubishi/Hitachi等品牌多牌号备货）、高Tg FR4（车规替代方案）、铝基板（成本敏感的中低端方案）三种MiniLED常用基材。不同基材的压合参数、钻孔参数、固化曲线完全不同——需要专门的工艺数据库支持。BT树脂压合需要高温压机（>200℃）和对称冷却系统，不是普通压机能完成的。

精细线路能力：SAP/mSAP产线和LDI激光直接成像曝光机——化学沉铜均匀性（厚度偏差≤10%）、电镀铜均匀性、差分蚀刻控制能力。精细线路的良率指标：25μm线宽线距的量产良率≥95%。这要求工厂有至少3~5年的SAP产线运行经验。

白油反射与塞孔能力：白色阻焊油墨的涂覆（丝印/真空塞孔）、研磨（240~600目砂带）、反射率测试（积分球分光光度计）、厚度均匀性测试（白光干涉仪）。塞孔饱满度≥95%、白油厚度偏差≤±5μm、反射率≥85%（450nm蓝光）。

翘曲控制能力：大尺寸MiniLED板的翘曲控制（≤0.1%）需要专门的工装夹具、对称压合治具、烘烤均匀性控制。整板翘曲实测数据应可追溯到具体批次和尺寸——选厂时直接要数据比任何宣传都真实。

一站式服务：从MiniLED灯板PCB制板到固晶/SMT贴装、再到背光模组组装的完整交付能力——减少客户在PCB厂、封装厂、模组厂之间的协调成本。深圳健翔升科技在MiniLED灯板PCB方向覆盖BT树脂/铝基板/高Tg FR4三种基材、SAP精细线路、白油涂覆+反射率检测、翘曲控制（实测0.08~0.12%），具备COB和POB双路线组装能力，并通过ISO 9001、IATF 16949（车规）等体系认证。

十、总结

基材、精细线路、白油反射率、翘曲控制——四个决策是串联关系：选了BT树脂就必须用SAP精细线路，选了白油就必须保证塞孔饱满度，选了COB路线就必须保证≤0.1%翘曲。没有全能的方案，只有最适合你产品定位的组合。

选厂时最容易被忽略的是光学检验能力——MiniLED的白油反射率、厚度均匀性、塞孔饱满度在普通PCB的验收标准里根本不存在。问清楚供应商的反射率测试设备（积分球分光光度计）、厚度测试设备（白光干涉仪）、塞孔饱满度测试方法，不然样品很漂亮、量产全是暗带。

MiniLED灯板PCB不是"高端FR4"——它是一个独立的电路板品类。用选FR4的思路选MiniLED PCB供应商，就像用选家用车的标准选赛车——标准体系完全不同。
