阻抗为什么仿真正确实测超差？6个误差源和补偿逻辑

阻抗控制不是"设计算出来就稳了"——从设计到出货，工艺链上每一个环节都会引入误差，没有补偿的"裸仿真"PCB，实物阻抗偏差可能超过20%。高频/高速应用对±5%以内的阻抗公差是刚需，AI服务器PCB（112Gbps/224Gbps通道）甚至要求±3%以内，没有工艺补偿根本进不了批量生产门槛。

行业里"同一款设计不同工厂阻抗结果不同"的现象，背后核心是不同工厂的工艺补偿值不一样——蚀刻药水的侧蚀量、压机流胶率、阻焊油墨厚度、铜箔批次差异，每一项都是"工厂私有的工艺参数"。正规PCB工厂必须建立自己的工艺数据库，把不同铜厚/基材/叠层的蚀刻偏差、压合偏差、阻焊偏差逐项实测记录，形成标准化补偿表，量产时按数据库查表补偿——这一套是"工艺能力"而不是"仿真能力"。

关键认知：2026年下半年AI服务器Rubin机架量产（PCB层数从22层HDI升级到26层，CCL从M7到M8，阻抗公差收紧到±3%），阻抗控制正在从"高速板才关心"变成"AI算力PCB的标配"——工厂没有工艺补偿数据库的，会被直接排除在AI服务器供应链之外。

误差源1：基材Dk批次波动——±0.1~±0.2让仿真值失效

基材Dk（介电常数）波动是阻抗控制最隐蔽的误差源。同一品牌同一型号的FR-4，不同批次Dk可能在4.2~4.5之间漂移（±0.1~±0.2），Rogers RO4350B虽然批次差稍小也存在±0.05的波动。Dk每变化1%，50Ω微带线的阻抗大约偏移0.5Ω——累积到±5%公差时，足以把整批板报废。

误差的物理机理：Dk直接决定电场在介质中的耦合强度。Dk升高，电容增大，阻抗降低；Dk降低，电容减小，阻抗升高。Polar Si9000仿真用的是"标称Dk"，但实际板子用的是"实测Dk"——两个值不一致，仿真就废了。

健翔升的实操方案：①板材批次号全程追溯，每批入库必检方块电阻、厚度、Dk三项指标；②实测Dk建模，不依赖厂家标称值——用阻抗分析仪+空白测试板实测频率点（1MHz/100MHz/1GHz）Dk值；③建补偿数据库，把"批次号-实测Dk-补偿线宽"三列绑定，量产时按批次号查表补偿线宽/线距；④高温应用叠加温度补偿，汽车电子等高温场景基材Dk随温度升高变大（如Dk温度系数+0.001/℃），按工作温度下的实测Dk建模。

关键认知：基材Dk管理是"源头控制"——Dk错了，后面所有补偿都白做。

误差源2：蚀刻线宽偏差——侧蚀让线宽偏窄1~2mil

蚀刻是引入线宽偏差最主要的环节。PCB蚀刻是化学药水（酸性氯化铜或碱性氨水）腐蚀铜箔的过程，蚀刻液会从铜箔顶部和侧壁同时腐蚀——侧壁被腐蚀的部分就叫"侧蚀"，结果是实际线宽比设计线宽窄，侧蚀量根据铜厚不同在0.5~2mil之间波动。线宽变窄会让阻抗升高（电容减小），铜厚越厚侧蚀越严重。

常规补偿标准：①1oz铜厚线路+0.8~1.2mil线宽补偿；②2oz铜厚线路+1.5~2.0mil补偿；③3oz及以上厚铜产品需单独做蚀刻实验确定补偿值（不能套用薄铜数据）。补偿的核心是"反向加大线宽"——设计时按"目标线宽+侧蚀量"来画CAM图，蚀刻后实际线宽精准回到目标值。

健翔升的实操方案：①按铜厚建补偿表，1/2/3/4oz各有独立补偿值，量产查表不靠经验估算；②LDI激光直成像代替传统底片曝光，线宽精度从±0.025mm（底片）提升到±0.005mm（LDI），侧蚀量更可控；③蚀刻后AOI 100%线宽抽测，关键阻抗线逐条核对，对超差板做返工/降级处理；④厚铜梯度补偿，大面积铜皮和细线路的蚀刻速率不同，细线路侧蚀更严重，要单独加大补偿值。

关键认知：蚀刻补偿是"设计端反向预加偏差"——不是工艺端能解决的，必须在CAM阶段就锁死。

误差源3：压合介质厚度偏差——流胶让介质偏薄±2~5μm

压合是引入介质厚度偏差的环节。半固化片（PP）压合时会流胶（树脂流动填充线路间隙），内层芯板会被压缩——实际介质厚度比设计值薄，偏差通常在±2~5μm之间。介质变薄会让阻抗降低（电容增大），高频信号还会因为介质不均匀引发模式色散。

补偿逻辑：压合偏差是"工厂流胶率"决定的——不同型号PP（106/1080/2116/7628）流胶率不同（10%~35%），不同压机压力/温度/真空度参数流胶率也不同。补偿方案是"叠层预调整"：工厂根据自身压合工艺的流胶率，提前确定半固化片的使用型号。比如理论需要5mil介质厚度，流胶率10%，就选用5.5mil的PP，压合后刚好达到目标厚度。

健翔升的实操方案：①真空压机+分段加压曲线，真空度≤30mbar，加压曲线三段式（预热-主压-保压），流胶率稳定在8%~12%之间；②压合后激光测厚100%逐板检测，关键信号层介质厚度偏离设计值±5%以上直接返工；③建立"叠层-PP型号-实测厚度"数据库，22层以上高多层板的特殊叠层（如1.2mm板厚22层）按"对称叠层+预补偿流胶"设计，避免单边PP数量过多导致层间不对称。

关键认知：压合补偿是"事前选对PP"——事后再调已经来不及了。

误差源4：阻焊覆盖影响——表层阻抗偏低2~5Ω

阻焊（绿油）覆盖是表层微带线最容易忽略的误差源。阻焊油墨覆盖在线路表面，相当于增加了一层等效介质（油墨DK约3.0~3.5，厚度12~25μm），会让表层阻抗降低2~5Ω。阻焊越厚，阻抗降低越明显——多次印刷（保证塞孔/覆盖性）的板子阻抗会偏低更多。

补偿逻辑：①阻焊厚度必须计入模型，Polar Si9000仿真时把阻焊厚度（典型12μm）作为固定参数输入，软件自动微调线宽/线距；②阻焊工序标准化，使用同一品牌同一型号油墨、同一丝印参数（网版目数/刮刀压力/印刷速度），把阻焊厚度公差控制在±3μm以内；③局部补强，BGA密集区域阻焊偏厚，单独调整这一区域的线宽补偿；④覆盖区差异，油墨覆盖的走线和无油墨的走线，仿真线宽要分开算——同一个50Ω目标值，两种区域的设计线宽可能差5~8μm。

健翔升的实操方案：①LDI激光曝光代替传统底片，曝光精度从±25μm提升到±5μm，阻焊开窗精度直接决定补偿值有效性；②全自动阻焊丝印连线，丝印厚度公差稳定在±3μm；③仿真阶段就把阻焊厚度参数写入，不靠经验估算；④消费/高速/毫米波分级补偿，消费级板阻焊补偿简单，高速板严格，毫米波板要做3D电磁场仿真（HFSS）才能保证。

关键认知：阻焊补偿是"建模阶段必须考虑"——事后测TDR发现偏低了再改线宽，整批板就废了。

误差源5：铜箔粗糙度+厚度公差——HVLP3/HVLP4代际升级

铜箔表面粗糙度是高频/毫米波应用特有的误差源。基材铜箔表面有粗糙度（RA值通常2~8μm），高频信号的趋肤效应会让信号沿粗糙铜面传输，增加信号损耗，导致阻抗略有升高——频率越高，影响越明显（毫米波频段粗糙度影响可达±3Ω）。

补偿逻辑：①HVLP（超低轮廓铜箔）替代标准铜箔，从RTF（Reverse Treated Foil，反向处理铜箔，RA 4~6μm）升级到HVLP1/2（RA 2~3μm）再到HVLP3/4（RA 1~2μm）；②仿真模型计入粗糙度，Polar Si9000和HFSS仿真时按实测RA值建模；③铜厚公差，标准铜箔公差±10%（如1oz标称35μm，实际可能在31.5~38.5μm之间），高速板建议指定"正公差铜箔"（+5%或+10%），保证最薄铜厚也满足设计值。

行业趋势（2026年9月最新）：从英伟达GB300到Rubin机架，铜箔规格从HVLP1/2向HVLP4/5演进（来源：东北证券/爱建证券研报，2026年9月1日新浪财经/腾讯证券报道）。Rubin机柜CCL等级从M7升级到M8，单台铜箔用量从公斤级跃升至40~100kg（10倍增幅），HVLP4/5+PTFE+M9材料的"代际升级"是AI服务器PCB价值量同比+233%的核心来源（来源：和众汇富研究手记，2026年Q3）。

关键认知：铜箔升级是"代际能力"——没有HVLP3/4的板材库，根本进不了AI服务器供应链。

误差源6：TDR首板闭环——没有实测只有猜

前面5个补偿都是"事前控制"，但事前补偿不能100%覆盖实际工艺漂移，必须用TDR（时域反射仪）做首板闭环测试。TDR的原理是向传输线发送快速脉冲，通过反射信号的时域波形反推阻抗分布——波形陡峭说明阻抗突变，波形平直说明阻抗稳定。

健翔升的实操方案：①每板TDR实测样条，保留阻焊覆盖的coupon测试条模拟真实使用场景，附阻抗测试报告；②首板测→微调补偿→锁死MES批量生产，把批次间阻抗波动控制在±3Ω以内（普通板）或±1.5Ω以内（高速板）；③TDR数据进入统计过程控制（SPC），CPK≥1.33才出厂，低于1.0的批次直接返工；④关键信号线逐条核对，消费级±10%、高速±8%、毫米波±5%的公差分级管理。

常见TDR异常处理：①阻抗整体超差（如设计50Ω实测58Ω）：核对叠层实测报告/基材εr/线宽/铜厚四项；②阻抗局部突变（某段从50Ω跳到65Ω）：TDR定位突变位置→查参考平面缺口/过孔反焊盘/拐角分支/阻焊覆盖；③差分线不对称（差分阻抗±10Ω抖动）：查对位精度/线宽一致性/铜厚均匀性。

关键认知：TDR不是"抽测"，是"每板必测"——AI服务器板实测报告是出厂标配，没报告的板子不要用。

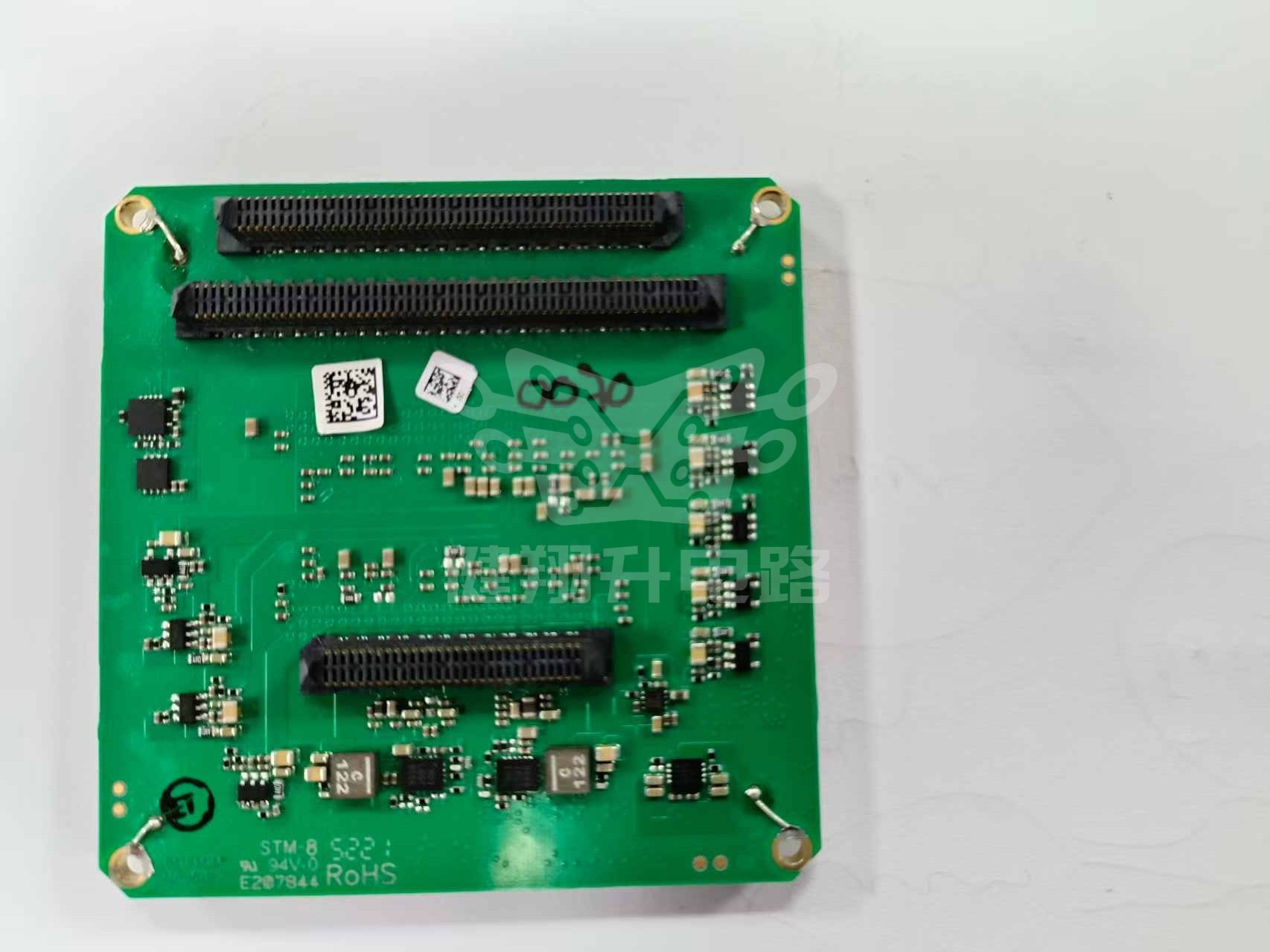

健翔升阻抗控制全链路能力清单

常见问题

Q1：Polar Si9000算出来的线宽，量产一定能保证阻抗吗？

不能。Polar Si9000用的是标称Dk和理想工艺模型，实物有6个误差源（Dk批次+蚀刻侧蚀+压合流胶+阻焊覆盖+铜厚公差+TDR实测），没有工艺补偿的"裸仿真"偏差可能超20%。健翔升的做法是仿真+补偿数据库+首板TDR闭环三件套，量产按实测数据查表补偿。

Q2：高频板和高速板的阻抗公差要求一样吗？

不一样。健翔升的分级标准：消费级±10%、高速±8%、毫米波±5%。AI服务器Rubin时代进一步收紧到±3%以内（参考高盛2027年AI服务器PCB市场预测上调至375亿美元背后的技术升级路径，来源：腾讯证券/新浪财经，2026年9月1日）。

Q3：mSAP工艺和减成法相比，阻抗控制有什么不同？

mSAP（改良型半加成法）能把线宽/线距做到20/20μm甚至15/15μm，传统减成法在30μm以下侧蚀严重无法保障阻抗匹配（来源：东北证券研报，2026年9月）。AI服务器、光模块、SLP、BT基板都已把mSAP作为底层工艺——健翔升支持mSAP工艺升级，最小线宽/线距1.2mil/1.2mil（30/30μm）稳定量产。

Q4：阻抗超差了，怎么定位是哪个环节的问题？

健翔升的诊断流程：①TDR测阻抗时域图定位突变位置；②查叠层实测报告核对介质厚度/铜厚；③查Dk实测数据；④查蚀刻线宽AOI报告；⑤查阻焊厚度。先定位"是整体超差还是局部突变"——整体超差查Dk/介质厚度/线宽系统性偏差，局部突变查参考平面缺口/过孔反焊盘/拐角分支。

Q5：22层以上的超高多层板，阻抗补偿有什么特别？

22层以上板（健翔升量产22层高速背钻板案例，阻抗36组+背钻15组，材料IT-968G，STUB≤0.15mm）有三个特殊点：①叠层对称性要求更高，不对称叠层会让板翘超标连带影响介质厚度；②PP选型梯度化，不同层间用不同型号PP（106/1080/2116混用）精准控制每层流胶；③背钻Stub精确控制，背钻残桩每多0.1mm阻抗会偏移1~2Ω，必须Stub≤0.15mm精度±0.05mm。

2026年9月英伟达Rubin产业链升级（PCB价值量较上代+233%），AI算力硬件对阻抗控制的需求从"±10%放宽"全面进入"±5%收紧"——PCB工厂没有完整的工艺补偿数据库和TDR闭环体系，已经进不了AI服务器供应链。如果你的项目在用28~40层高多层板做AI算力硬件，阻抗公差要求在±5%以内，建议在打样阶段就把仿真+补偿+TDR闭环三件套纳入DFM评审——别等量产超差再回头找原因。
