厚铜板打样为什么容易出质量问题？5类典型问题速览

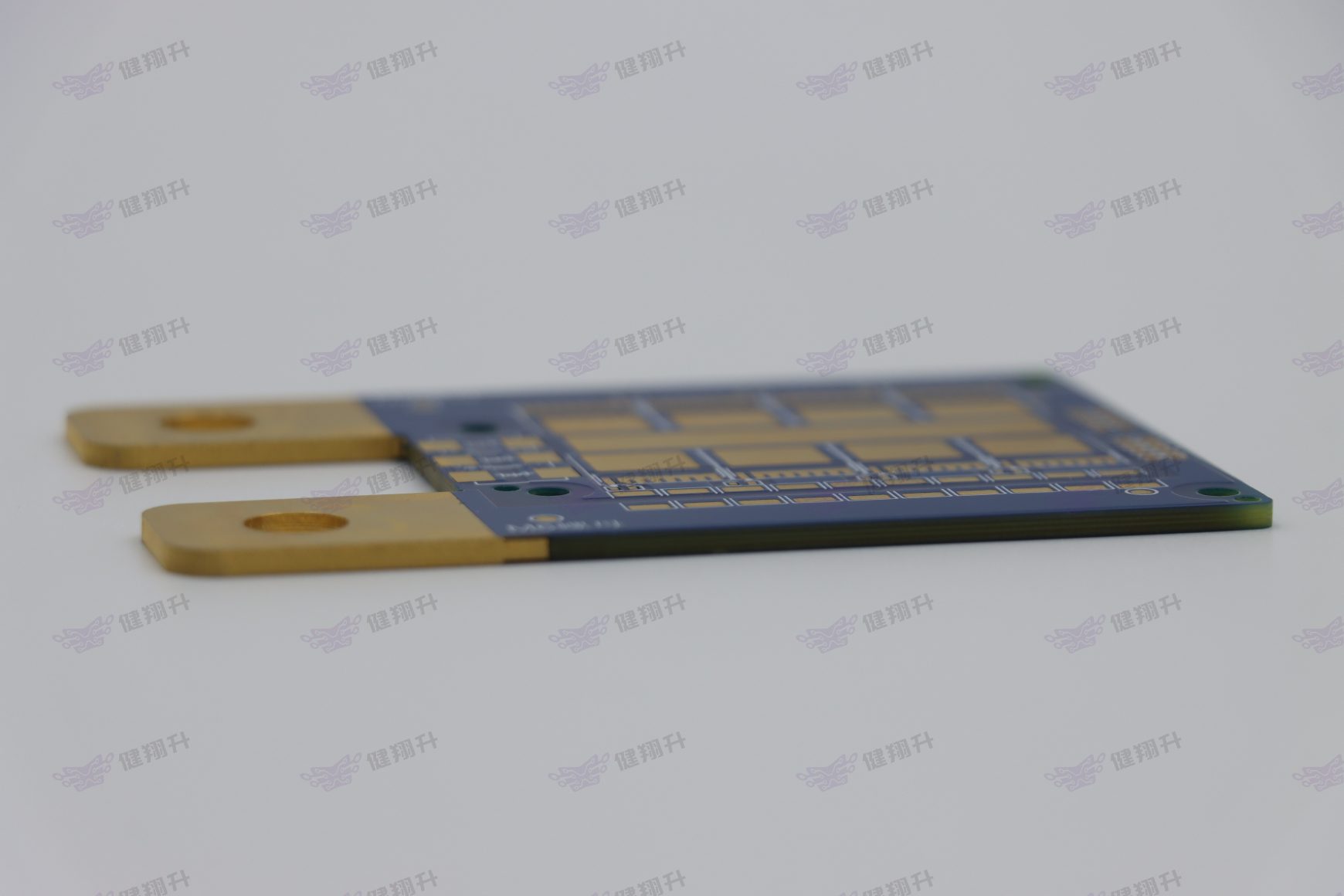

厚铜板（行业通用定义：成品铜厚≥3oz，即105μm以上）打样的质量问题发生率比普通1oz板高出一个量级。原因很简单——铜厚每翻一倍，工艺难度涨的不是线性而是阶梯式：从1oz→3oz，蚀刻时间延长、压合PP要求升级、阻焊要多次印刷、钻孔磨损加快，每一道工序都进入"普通板厂难以稳定量产"的边界区间。

下面5类是健翔升20年厚铜板量产经验里碰到频率最高的质量问题（按发生频次排序）：

• ①板翘超标——客户拿到板的第一眼就能看出来，严重时板翘超0.75%会贴片吸嘴吸不上、SMT虚焊率飙升
• ②蚀刻残余铜/线宽偏差——铜粒残留在线路之间导致漏电、短路；线宽偏差超±20%会影响载流能力和阻抗
• ③阻焊起泡/覆盖不良——阻焊层从铜面鼓起来或铜面铜箔边缘裸露，长期使用后引发氧化、铜面腐蚀
• ④压合分层/空洞——铜与PP之间、PP层与PP层之间出现肉眼可见的剥离或气泡，热应力后迅速扩展
• ⑤孔铜偏薄+铜厚不均——孔壁镀层厚度不足IPC-6012最低要求，或同一板内不同区域铜厚差异超过±15%

下面逐项拆解每类问题的根因+工厂级对策。看完你会发现：所有质量问题都不是"设计问题"或者"原料问题"这种单点原因，而是工艺组合拳没打到位。健翔升在这5类问题上的工艺控制方式也会一并公开。

质量问题一：板翘超标——铜厚不对称是头号元凶

现象：厚铜板出厂后整体不平，平放在桌面上有"翘边"或"卷曲"，AOI设备或贴片机吸嘴无法正常工作。严重时板翘超0.75%（以适用版本IPC-6012及客户规范为准），直接判退。

根因：板翘的本质是热应力不对称。当板内不同区域的铜面积、铜厚度、PP厚度不一致时，升温-降温过程中各区域收缩量不同，产生内应力。厚铜板的铜占比远高于普通板（3oz铜占总重30%以上），铜的热膨胀系数（CTE约17ppm/℃）和FR4基材（CTE约14~16ppm/℃在X/Y方向，60~80ppm/℃在Z方向）的差异被放大。常见三大翘曲场景：

• 场景1：上下铜面不对称——4层板顶层3oz、底层1oz，或同一板一半区域密集铜排另一半是大面积铜皮。这种不对称是翘曲的第一大诱因
• 场景2：拼板利用率低——单板尺寸过小、周边空旷无铜，PP收缩无约束，整体往中心卷
• 场景3：压合温升过快——快速升温到180℃导致树脂来不及流动就固化，内部应力没释放就被"冻住"在板内

工厂级对策（健翔升做法）：

• 对称叠层强制评审——CAM阶段强制要求上下半层铜厚对称、PP厚度对称，不对称设计需在DFM评审时标记"翘曲风险"并由工程签字确认
• 压合曲线分段加压——低温段（80~100℃）慢速升温让树脂开始流动→中温段（130~150℃）加压促进填充→高温段（180~190℃）完成固化。整个周期比普通板延长30~40%
• 棕化处理标准化——压合前对铜面做棕化处理增加粗糙度（Rz控制1.5~2.5μm），提升铜与树脂结合力，从源头降低分层风险
• 热应力释放——压合后增加一道低温回火工序（120℃烘烤2~4小时），让内应力缓慢释放

关键认知：板翘是厚铜板的"职业病"，不能完全消除，但通过对称设计+分段压合+应力释放，可以把板翘控制在0.5%以内（健翔升量产数据）。

质量问题二：蚀刻残余铜/线宽偏差——侧蚀补偿吃掉了精度

现象：板面在线路之间残留细小的铜粒（蚀刻不彻底），或实际线宽比设计线宽窄20~30%（侧蚀过重）。前者会导致漏电或短路，后者会让载流能力达不到设计值。

根因：蚀刻是化学反应——药水不仅往下蚀，还会往侧面蚀（即"侧蚀"，Undercut）。厚铜板蚀刻时间是普通板的2~3倍（要把105μm铜完全蚀穿），药水与铜面的接触时间越长，侧蚀量越大。3oz铜的侧蚀量可达线宽的30~50%，意味着你设计画了0.3mm的线，蚀刻后可能只剩0.15~0.2mm。

蚀刻残余铜的常见诱因：①蚀刻液老化失效（Cu²⁺浓度过高）②喷淋压力不均（板面局部区域药水冲刷不到）③铜厚超过蚀刻线能力（5oz以上厚铜蚀刻不彻底概率显著上升）④干膜/湿膜贴合不牢（药水从干膜边缘渗入攻击非线路区）

工厂级对策（健翔升做法）：

• DES真空精密蚀刻连线——真空环境可吸附板面残留药水，让新液与铜面持续有效交换，减少"沙滩效应"（蚀刻不均导致的明暗相间纹路）
• 负片电镀减法工艺——先整板加厚铜（电镀到目标铜厚），再蚀刻去除非线路区域。这种工艺的线路工整度和蚀刻精准度均优于传统正片工艺（先贴干膜再蚀刻）
• CAM线宽补偿精确化——3oz铜建议补偿0.03~0.05mm，5oz补偿0.08~0.12mm。补偿不是简单"全线加宽"，不同区域线路密度不同补偿量也不同，需多轮验证后冻结参数
• 蚀刻液在线监测——实时监控Cu²⁺浓度、ORP（氧化还原电位）、喷淋压力，保证蚀刻液工作在最佳窗口

关键认知：蚀刻精度不是蚀刻机决定的，是CAM补偿参数+蚀刻液状态+负片/正片工艺选择共同决定的。健翔升量产数据：3oz铜蚀刻后线宽偏差控制在±15%以内，5oz控制在±20%以内。

质量问题三：阻焊起泡/覆盖不良——面落差是"原罪"

现象：阻焊层从铜面鼓起来形成气泡，或阻焊印不到铜面边缘（线路边缘铜箔裸露无保护）。前者会导致镀金/沉金时金盐渗入气泡引发空洞，后者会让铜面在长期使用中氧化、腐蚀。

根因：厚铜板的面落差（铜面与基材面之间的高度差）远大于普通板。3oz铜厚105μm，加上铜上锡/镀层，总落差可达130~150μm。而普通1oz板面落差只有35~50μm。常规阻焊印刷的油墨厚度只有25~35μm，一次印刷根本盖不住厚铜板的边缘。

阻焊起泡的常见诱因：①铜面清洁度不够（残留氧化层或指纹油污）②阻焊油墨固化不足（预固化温度或时间不够）③阻焊前烘烤不彻底（板内水汽未排出）④阻焊油墨与铜面CTE失配

工厂级对策（健翔升做法）：

• 2~3次分层阻焊印刷——单次丝印无法完全覆盖厚铜边缘，标准做法是2~3次分层印刷+分段低温烘烤（每次印刷后预固化再印下一次）。工序时间是普通板的3倍
• CCD三机连印阻焊印刷机——CCD对位精度±0.02mm，避免多次印刷的累积偏差
• LDI激光直接曝光——替代传统菲林曝光，减少曝光不足导致的显影不净
• 前处理微蚀刻——阻焊印刷前增加微蚀刻工序（去除5~10μm铜面氧化层），提升油墨与铜面的结合力
• 固化曲线标准化——预固化75℃×30min→主固化150℃×60min，每段温度都要实测并记录

关键认知：阻焊油膜厚度及附着力要求应以适用版本的IPC-SM-840及客户规范为准。健翔升阻焊工艺可达成油膜厚度35~50μm（普通板仅25~35μm），附着力百格测试≥4B级。

质量问题四：压合分层/空洞——高含胶PP是分水岭

现象：板内铜与PP之间、PP层与PP层之间出现肉眼可见的剥离或气泡。出问题时往往不是单点，而是批量——尤其在客户做第二次回流焊或热冲击测试时分层迅速扩展。

根因：厚铜线路凸起高（3oz铜凸起约105μm，是1oz的3倍），铜线之间的间隙深。常规PP（树脂含量RC%约55%）的树脂流动量不够，压合时树脂填不满铜线之间的空隙——空洞就是这么产生的。这不是设计问题，是PP选型错误。

压合分层的常见诱因：①PP用了常规型而非高含胶型（RC%＜60%）②压合温度不够或时间不足（树脂未完全固化）③棕化效果不佳（铜面粗糙度Rz<1.2μm，铜与树脂机械咬合力不足）④板内有水汽/污染物（压合前未烘干彻底）

工厂级对策（健翔升做法）：

• 强制使用高含胶PP（RC%≥65%）——厚铜板必须用1080或2116型高流胶PP，比常规PP贵30~50%但不可或缺。健翔升在DFM阶段就把"厚铜+常规PP"列为禁用组合
• 真空压机分段加压——真空环境可排出板内气体，分段加压（低压→中压→高压）让树脂逐步填满铜线间隙。普通压合机无法达到厚铜板所需的真空度
• 棕化参数标准化——Rz目标值1.5~2.5μm，过低铜-树脂结合力不足，过高铜面粗糙影响后续电镀
• 288℃浮焊热冲击验证——每批次抽样做288℃浮焊测试（浸入焊锡10秒，或按客户要求次数），这是验证压合质量最直接的"试金石"
• 金相切片必检——金相切片检查铜线截面、孔壁镀层、压合界面有没有空洞和分层。5片打样通常做2~3个切片点

关键认知：压合分层是厚铜板最致命的批量性质量问题，没有之一。曾经在某客户案例中，厂家为降本用了常规PP替代高含胶PP，出厂时外观没问题，但客户做第二次回流焊时大面积分层——根因就是PP树脂量不足，铜线间隙没填满。

质量问题五：孔铜偏薄+铜厚不均——电镀深镀能力定生死

现象：孔壁镀层厚度不足IPC-6012最低要求（典型Class 3要求≥25μm），或同一板内孔口/孔中/孔底镀层厚度差异超过±20%。前者会导致孔铜断裂、电气互联失效；后者会引发"狗骨"效应——孔口镀层厚、孔中间薄，热应力下孔中间先裂。

根因：厚铜板往往伴随高纵横比（板厚/孔径比≥10:1），药水很难顺畅流入孔内完成均匀沉铜。同时，厚铜面面积大、表面状态不同，电流密度分布不均会导致边缘效应——孔口电流密度高镀得快，孔中间电流密度低镀得慢。

孔铜偏薄的常见诱因：①电镀设备深镀能力不足（普通龙门线深镀能力≤8:1）②电流密度设置过高（边缘效应加剧）③药水老化（Cu²⁺浓度偏高、添加剂比例失调）④板面铜厚过大（电镀总面积增加，单孔分配电流减少）

工厂级对策（健翔升做法）：

• 全自动垂直电镀线——垂直镀比水平镀的深镀能力高一个量级。健翔升全自动垂直电镀线镀铜均匀性≥97%，深孔能力≥90%，板厚与孔径纵横比可达13:1
• 脉冲电镀工艺——使用周期性反向电流（PPR），让孔内外的离子交换更充分，深镀能力比传统直流电镀提升20~30%
• 电镀参数分级管理——按板厚/孔径纵横比设置电流密度：高纵横比（≥10:1）板电流密度降至常规板的60~70%，时间相应延长50~80%
• 孔铜厚度逐批检验——金相切片+微电阻测试双重验证，关键客户100%切片检验

关键认知：厚铜板的孔铜厚度要求应以适用版本的IPC-6012、IPC-TM-650及客户规范为准。健翔升的均镀能力可稳定达成Class 3级要求（≥25μm），部分高端汽车项目按Class 3A（≥30μm）执行。

5类质量问题的根因关联——为什么厚铜板"难做"

看完上面5类问题，你会发现一个共同特征——所有质量问题都是多个工艺参数叠加的结果。这就是厚铜板"难做"的根本原因：

• 板翘超标 ← 叠层设计+压合曲线+棕化质量+应力回火
• 蚀刻残余铜 ← CAM补偿+蚀刻液状态+干膜贴合+负片/正片工艺
• 阻焊起泡 ← 面落差+油墨粘度+印刷次数+固化曲线
• 压合分层 ← PP含胶量+压合真空度+棕化Rz+温度曲线
• 孔铜偏薄 ← 电镀设备深镀能力+电流密度+药水浓度+纵横比

每一类问题都不是单点工艺能解决的，需要从DFM评审→CAM补偿→产线参数→检测验证全链路管控。这也是为什么厚铜板打样报价比普通板高2.5~3倍——不是贵在铜，是贵在全链路的工艺控制。

健翔升厚铜板质量控制能力清单

2026年8月PCB行业高端产品供需偏紧预计延续至2028年——AI算力传导至硬件底层、新能源汽车BMS出货翻倍、储能逆变器海外订单饱和，多重需求叠加让厚铜板打样的可靠交付变得稀缺。厚铜板出质量问题的代价不仅是返工或报废，更可能延误项目节点。如果你正在做电源板、新能源汽车BMS、工业逆变器、储能PCS等高功率场景的板子，建议在打样阶段就把工艺防错措施纳入DFM评审——别等量产出问题再回头找原因。

需要厚铜板打样或全工艺DFM质量评估？深圳健翔升科技提供从材料选型到量产交付的全流程厚铜PCB解决方案，可加急打样6~7天交付。
