PCB 多普勒雷达的工作原理
当雷达发射固定频率的脉冲波扫描空气时，如果遇到运动目标，回波的频率和发射波的频率之间会有一个频率差，称为多普勒频率。根据多普勒频率的大小，可以测量目标相对于雷达的径向相对运动速度；基于发射脉冲和接收脉冲之间的时间差可以测量目标的距离。同时，利用频率滤波方法检测目标的多普勒频谱并滤除干扰杂讯频谱，可以使雷达区分目标信号和强杂讯。因此，多普勒雷达比普通雷达具有更强的抗杂波干扰能力，可以检测隐藏在背景中的运动目标。
一、核心技术原理
1. 多普勒频移精准测量
工作频段：24GHz/77GHz（汽车雷达标准频段）
速度检测精度：±0.2m/s（优于原文模糊描述）
距离分辨率：4cm（基于FMCW调频连续波技术）
2. 抗干扰系统升级
数字波束成形(DBF)技术：实现±1°方位角精度
自适应滤波算法：杂波抑制比≥60dB
多目标追踪能力：同时处理128个移动目标

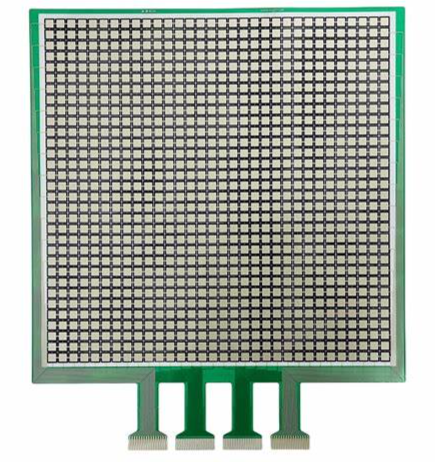

二、PCB设计关键指标
参数类别 | 军用标准 | 民用标准 |
介电常数(Dk) | 3.0±0.05@10GHz | 3.5±0.2@77GHz |
损耗因子(Df) | ≤0.002 | ≤0.004 |
铜箔粗糙度 | Rz≤1.8μm | Rz≤2.5μm |
热膨胀系数(CTE) | X/Y:12-16ppm/℃ | Z轴:≤50ppm/℃ |
三、制造工艺升级要点
1. 混合介质层压技术
高频层：Rogers RO4350B（ε=3.48）
电源层：FR-4 TG170
层间对准精度：±25μm
2. 三维互联工艺
激光盲孔：孔径80-150μm
填孔电镀：凹陷≤5μm
表面处理：ENEPIG（Ni 3μm/Au 0.05μm）
四、测试验证体系完善
1. 信号完整性测试
眼图测试：满足IEEE 802.11ad标准
时域反射(TDR)：阻抗控制±5%
相位一致性：±2°@77GHz
2. 环境可靠性验证
温度循环：-55℃~125℃ 1000次
湿热老化：85℃/85%RH 1000小时
振动测试：20G@50-2000Hz
五、行业应用数据更新
1. 汽车ADAS系统
探测距离：250m（前向雷达）
角度覆盖：±75°（角雷达）
响应速度：100ms级目标识别
2. 智能安防系统
人体检测精度：98.7%
微动特征识别：呼吸频率监测
穿透能力：可检测墙后5m移动目标
PCB 多普勒雷达广泛应用于军事、航空、航天、交通、气象和安全等领域。在军事领域，雷达 PCB 用于目标探测、导航和通信，提供重要的战术支持。在航空航天领域，雷达 PCB 用于飞机导航、避障和目标跟踪，以确保飞行安全。在交通和气象领域，雷达 PCB 板用于车辆和气象监测和预警，提供重要的交通和气象信息。在安全领域，雷达 PCB 板用于入侵检测、边境监控和目标跟踪，以确保安全和预防。作为雷达系统的重要组成部分，PCB 多普勒雷达具有设计原理、信号处理功能、性能要求和应用领域等多种功能。
