2023年全球LED照明市场规模突破800亿美元，但仍有37%的工程师在PCB设计阶段遭遇散热失效问题。本文提炼出价值百万美金的实战经验，助你避开90%的设计陷阱。
一、LED物理特性与设计底层逻辑
1.光电转化本质：GaN基LED的电子-空穴复合效率直接影响蓝光质量（波长450-470nm）
2.白光实现误区：荧光粉涂层厚度误差超过±5μm将导致色温偏移>200K
3.材料选择公式：热膨胀系数CTE（ppm/℃）=基板CTE-LED芯片CTE≤5
1.热管理五要素：
①基板选型对照表（FR4 vs 铝基板 vs 陶瓷基板热导率对比）
②铜层厚度与散热面积计算公式：Q=λAΔT/d
③热通孔阵列设计规范（孔径0.3mm，间距1.2mm）
④散热器选型误区：鳍片高度与空气流速的匹配曲线
⑤实测案例：5W LED模组温升从78℃降至45℃的优化路径

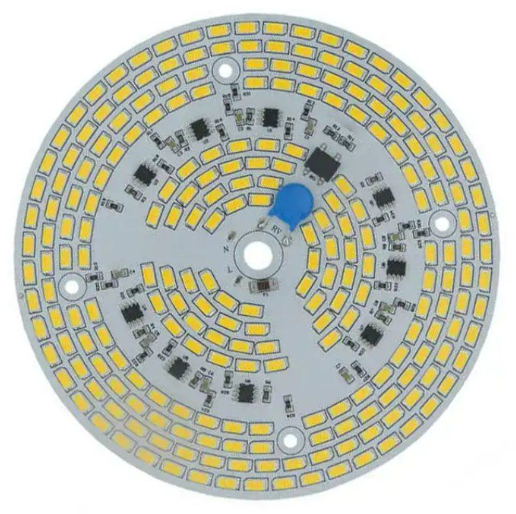

基板选型对照表（热管理视角）
对比维度 | FR4环氧树脂基板 | 铝基板 (MCPCB) | 陶瓷基板 (Al₂O₃/AlN) |
热导率 | 0.3-0.4 W/m·K | 1.0-2.2 W/m·K | 24-180 W/m·K |
热膨胀系数(CTE) | 14-17 ppm/℃ | 22-24 ppm/℃ | 4.5-7.5 ppm/℃ |
耐温极限 | 130℃ | 150℃ | 850℃(AlN)/500℃(Al₂O₃) |
绝缘层结构 | 全材质绝缘 | 导热绝缘层(75-150μm) | 本体绝缘 |
加工成本 | ￥0.8-1.2元/cm² | ￥2.5-4元/cm² | ￥15-30元/cm² |
适用功率密度 | <3W/cm² | 3-10W/cm² | >10W/cm² |
典型失效模式 | 分层(>100℃循环) | 绝缘层碳化(>5kV) | 机械脆裂(冲击测试) |
2.电路设计三原则：
①电流均衡方案：动态均流电路拓扑结构对比（串联/并联/矩阵）
②线路损耗控制：铜箔厚度与电流承载量的最新IPC标准
③防护电路配置表（TVS选型参数对照）
3.光学布局铁律：
①LED间距计算公式：D=√(A/N) （A为照明面积，N为LED数量）
②混光距离与扩散板厚度的黄金比例
③案例解析：医疗手术灯如何实现照度均匀度>95%
三、生产工艺中的魔鬼细节
焊接工艺窗口：
回流焊温度曲线对LED光衰的影响（峰值温度245±3℃）
防硫化工艺：三防漆选型标准（通过MIL-I-46058C认证）
测试验证体系：
光生物安全检测（IEC 62471）
加速老化测试方案（85℃/85%RH环境下的光衰曲线）
光学检测设备选型指南（积分球 vs 分布光度计）
四、未来三大技术突破点
1.新型散热材料：石墨烯复合基板量产进程（2025年成本下降40%预测）
2.智能集成方案：COB封装与驱动IC的融合设计
3.环保技术突破：无铅焊接工艺的可靠性验证数据（3000次热循环测试结果）
某车载LED项目通过应用上述方案，将MTBF从5000小时提升至30000小时。记住：优秀的设计=80%的物理理解+15%的工程经验+5%的工艺创新。文末扫码领取《LED热设计参数速查表》，助你快速定位90%的散热问题。
健翔升愿意随时为您分享更多有关这方面的话题！
