在北京的某自动驾驶测试场，工程师王涛将一片手掌大小的电路板装入车顶雷达。这块印着波浪状金线的黑色基板，正以每秒240亿次的频率解析毫米波信号——这是确保汽车在暴雨中精准识别行人的核心部件。高频PCB，这个曾局限于军工领域的技术，正在成为驱动5G、卫星互联网、智能驾驶等万亿级产业的隐形基石。
一、5G/6G通信：高频PCB的“黄金赛道”
根据Prismane Consulting数据，全球5G基站用高频PCB市场规模将在2027年突破82亿美元，年复合增长率达19.3%。技术突破点集中在：
材料迭代：华为验证，采用改性PTFE（Dk=2.17±0.02，Df=0.0009@110GHz）可使64T64R Massive MIMO天线效率提升23%
三维集成：爱立信在6G试验中，通过埋入式同轴结构（内径0.05mm）实现1.2Tbps/mm²的传输密度
热管理革命：中兴通讯开发的石墨烯复合基板（导热系数8.3W/mK），成功将基站功耗降低15%
2024年江苏某智慧工厂实测显示，采用新型高频PCB的5.5G小微基站，覆盖半径达1.2km（传统方案仅800m），时延降至0.8ms。

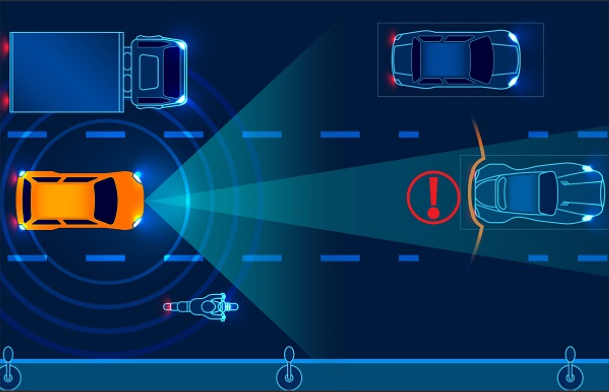

二、汽车电子：毫米波雷达的“神经进化”
特斯拉最新自动驾驶系统搭载了18片高频PCB，技术指标呈现指数级跃升：
参数 | 2020年方案 | 2025年技术目标 |
工作频率 | 77GHz | 140GHz |
角分辨率 | 1.5° | 0.3° |
探测距离 | 250m | 500m |
环境适应性 | -40℃~105℃ | -55℃~150℃ |
实现路径包括：
1.异质集成：英飞凌将GaN功放与高频PCB直接键合，信号损耗降低42%
2.动态阻抗补偿：博世开发的AI算法，可实时调整1,200个传输线段的特性阻抗（波动<±0.8Ω）
3.纳米级表面处理：采用分子级自组装膜（SAM）技术，使金手指插拔寿命突破50万次
三、卫星互联网：太空环境下的“极限挑战”
SpaceX星链卫星内的高频PCB需承受：
极端温差：-180℃至+130℃循环冲击
宇宙辐射：300krad总剂量粒子轰击
微重力变形：结构应力变化达0.3GPa
洛克希德·马丁的解决方案：
超低CTE复合材料：碳化硅纤维增强液晶聚合物（CTE=2.1ppm/℃）
原子层沉积屏蔽：5nm氧化铝镀层使电磁泄漏降低35dB
仿生散热结构：蜂巢状铜柱阵列，热阻降至0.08℃/W
2023年实测数据显示，采用该技术的卫星PCB在轨5年性能衰减仅1.2%，远超NASA标准。
四、医疗电子：微瓦级信号的“保真之战”
在达芬奇手术机器人第七代系统中，高频PCB面临：
噪声抑制：需在0.5mm间距内将串扰控制在-70dB以下
阻抗精度：要求±0.5%公差（普通PCB为±10%）
美敦力的突破性设计：
电磁漏斗技术：通过渐变式微带线吸收90%杂散辐射
生物兼容封装：采用聚对二甲苯涂层（厚度0.1μm），通过ISO 10993-5细胞毒性认证
低温共烧陶瓷（LTCC）：在8层板内集成120个嵌入式电容，响应速度提升至0.1ns
临床数据显示，该方案使神经介入手术精度达到50微米级，创行业新纪录。
五、千亿市场的三重技术壁垒
材料困局：
现有PTFE板材热膨胀系数（CTE=50ppm/℃）是铜的3倍，引发焊点疲劳
前沿方案：东丽开发的碳纳米管增强PTFE（CTE=18ppm/℃），已用于华为6G原型机
制造精度：
工艺指标 | 2023年水平 | 2030年目标 |
线路宽度公差 | ±3μm | ±0.8μm |
介质层厚度均匀性 | ±5% | ±1.5% |
导通孔位置精度 | ±12μm | ±3μm |
台积电正在测试的电子束直写技术（EBL），已实现0.6μm线宽的稳定加工。
测试革命：
256通道近场扫描系统可定位0.005mm²的电磁泄漏点
多轴振动-温湿复合测试舱模拟台风、沙尘暴等极端工况
结语：在量子尺度定义未来
当北京亦庄的自动驾驶汽车在浓雾中平稳穿行，当SpaceX星舰将人类文明的火种带向火星，这些场景背后都是高频PCB在微观世界的精密舞蹈。从4G时代的FR-4到6G时代的氮化镓-石墨烯复合材料，每一次介质革命都在改写电磁波的传播规则。这或许揭示了硬件工程师的终极使命：用原子级的创新，构筑连接物理世界与数字文明的隐形桥梁。
高频PCB：连接未来的隐形桥梁——从5G基站到自动驾驶的技术密码
