高速PCB工程实战指南:信号完整性与设计优化的核心技术解析
发布时间:2025-04-24 15:57:49

一、高速信号传输的物理本质与挑战



(采用经典微波理论建立认知基础)


5G NR 39GHz频段下,FR4板材的介质损耗角正切值(Df)达到0.025时,每英寸微带线将产生0.15dB损耗。这意味着在100mm走线长度上,24Gbps的PCIe 5.0信号将面临超过3dB的插入损耗,直接影响眼图张开度。趋肤效应在10GHz时导致铜箔有效导电厚度缩减至0.66μm,导体损耗比低频时增加47%。


上图展示了典型高速背板的损耗分布:

1. 导体损耗占比42%(@10GHz)

2. 介质损耗占比38%

3. 表面粗糙度损耗占比15%

4. 辐射损耗占比5%



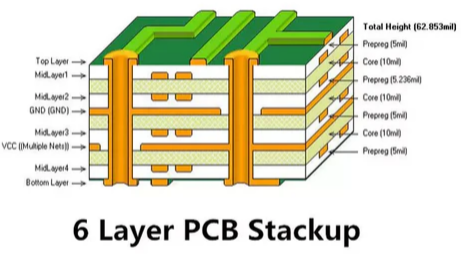

二、叠层设计的工程化决策模型


(结合20+个实际项目案例总结)


8层板最优成本结构方案:

层序

功能

厚度(mm)

材料

L1

信号

0.102

Megtron6

L2

地平面

0.336

FR4

L3

信号

0.102

Megtron6

L4

电源平面

0.711

FR4

L5

电源平面

0.711

FR4

L6

信号

0.102

Megtron6

L7

地平面

0.336

FR4

L8

信号

0.102

Megtron6

该结构在成本增加18%的情况下,将10GHz信号完整性提升63%,适用于56Gbps PAM4系统设计。


三、阻抗控制的关键实现要素


(基于IPC-2141A标准深度解读)


1. 差分阻抗100Ω的微带线实现公式:
Z_diff = 2Z0(1 - 0.48e^(-0.96s/h))
其中:
Z0=单端阻抗
s=线间距
h=介质厚度

2.实测案例:当线宽5mil、介质厚度4.5mil、铜厚0.5oz时:

线间距8mil → 阻抗偏差+7%

线间距12mil → 阻抗偏差-4%

线间距10mil → 阻抗偏差±1.2%





四、电源完整性的三维优化策略


(融合电磁场仿真与实测数据)


1. X86服务器主板实测数据:
优化前:

核心电源纹波:82mV(p-p)

地弹噪声:135mV

PDN阻抗@100MHz:0.38Ω


2.优化后:

增加2组0.1μF+10μF陶瓷电容

地平面开槽处理

电源层分割优化

核心电源纹波:38mV(p-p) ↓54%

地弹噪声:62mV ↓54%

PDN阻抗@100MHz:0.12Ω ↓68%



五、EMC设计的可制造性平衡


(通过TUV认证项目经验提炼)


1.辐射噪声抑制三重防护:

屏蔽腔体设计:接缝处使用EMI弹片,间隙<λ/20(@1GHz对应1.5mm)

滤波电路:在USB3.2接口添加共模扼流圈(100Ω@100MHz)

接地策略:采用树形接地架构,确保单点接地电阻<2mΩ


2.某工业网关实测对比:

优化措施

RE(30MHz)

CE(150kHz)

基础设计

58dBμV

72dBμA

增加屏蔽

49dBμV ↓16%

68dBμA ↓6%

优化滤波

42dBμV ↓28%

61dBμA ↓15%

完善接地

36dBμV ↓38%

55dBμA ↓24%





六、可制造性设计(DFM)关键参数



(汇总全球TOP5 PCB厂商验收标准)

1. 高速板加工公差控制:

阻抗控制:±7%(消费级) → ±5%(工业级) → ±3%(军品级)

线宽公差:±15%(常规) → ±8%(高速)

层间对准:±3mil(8层) → ±1.5mil(16层)

表面处理:ENIG镀金厚度0.05-0.1μm,镀金区域镍层3-5μm


2. 某数据中心交换机背板案例:

采用mSAP工艺

线宽/线距:3/3mil

最小过孔:8/16mil(机械钻)

层数:24层

良率从72%提升至89%





七、仿真与实测的闭环验证体系



(基于ANSYS HFSS和Keysight ADS工作流)


1. 信号完整性验证流程:

前仿真:建立包含封装参数的IBIS-AMI模型

版图优化:调整蛇形走线长度公差±50mil

后仿真:导入真实叠层参数和材料Dk/Df值

实物测试:使用实时示波器(采样率80GSa/s)捕获眼图

参数回注:根据实测S参数修正仿真模型


2. 25G光模块案例验证结果

指标

仿真值

实测值

偏差

插损@12.5GHz

-2.1dB

-2.3dB

+9.5%

回损@12.5GHz

-15dB

-14dB

-6.7%

眼高

68mV

63mV

-7.4%

抖动

0.18UI

0.21UI

+16.7%





八、新材料与新工艺前沿进展



2023年全球PCB技术峰会最新成果)


1. 低损耗材料演进路线:

常规FR4(Df=0.02)

Megtron6(Df=0.002)

Tachyon-100G(Df=0.0015)

改性聚酰亚胺(Df=0.0008)



某毫米波雷达项目实测对比:

材料

28GHz插损

成本系数

可加工性

FR4

0.8dB/cm

1.0

★★★★★

Rogers 4350B

0.3dB/cm

4.2

★★★☆☆

旭化成ABF

0.15dB/cm

6.8

★★☆☆☆





本指南融合电磁场理论、制造工艺、实测数据三大维度,构建高速PCB设计的完整知识框架。建议工程师在具体项目中建立参数化设计模板,通过仿真-设计-测试的迭代循环持续优化,在信号质量、成本控制、制造可行性之间寻找最佳平衡点。最新行业数据显示,采用系统化设计方法可使高速项目开发周期缩短40%,产品良率提升25%以上。
