半导体技术的每一次飞跃，都在改写电子产品的性能极限。从5nm芯片到Chiplet（芯粒）异构集成，芯片复杂度的提升对封装技术提出了更严苛的要求——而连接芯片与外部电路的IC载板（IC Substrate），正成为这场技术革命的核心载体。本文将深入解析IC载板的底层技术逻辑、市场增长动能及未来竞争格局，揭示这一“隐形赛道”的商业潜力。
一、技术演进：IC载板如何突破物理极限？

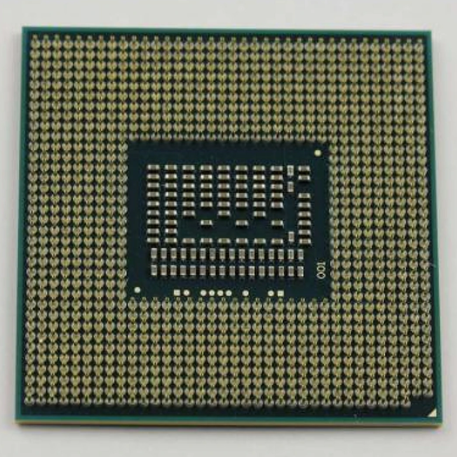

IC载板是一种专为半导体封装设计的高端PCB，其核心功能是为芯片提供电气连接、散热支持和机械保护。与传统PCB相比，IC载板的技术壁垒体现在三个维度：
1. 微米级线路加工：线宽/线距（L/S）需达到10μm以下（人类头发直径约80μm），是普通PCB精度的1/10；
2. 超高层间互连密度：采用堆叠微孔（Stacked Microvia）技术，实现10层以上布线，孔深直径比（Aspect Ratio）超过20:1；
3. 材料体系革新：使用改性环氧树脂、ABF（Ajinomoto Build-up Film）等低介电损耗材料（Dk≤3.5），适配高速信号传输。
以苹果M2 Ultra芯片为例，其封装中采用的IC载板集成了超过200亿个晶体管，布线密度达到150cm/cm²，信号延迟降低至0.3ps/mm（数据来源：TechInsights，2023）。这种精密结构直接决定了芯片的算力上限。
二、市场爆发：数据驱动的需求革命
根据Prismark报告，2023年全球IC载板市场规模达85亿美元，预计到2030年将突破220亿美元，年复合增长率（CAGR）14.6%（图1）。三大领域构成核心增长引擎：
1. 消费电子：Chiplet技术引爆需求
①华为麒麟9000S、英伟达H100等芯片采用Chiplet设计，单颗芯片需搭载2-4块IC载板，推动载板用量翻倍；
②2023年全球智能手机出货量中，35%采用先进封装技术（Yole数据），对应IC载板需求增长23%。
2. 数据中心：AI芯片的“刚需配套”
①单颗NVIDIA A100 GPU需要4块ABF载板，单价超200美元；
②2024年全球AI芯片市场规模将达670亿美元，带动ABF载板市场年增30%（Counterpoint预测）。
3. 汽车电子：智能化重塑供应链
①自动驾驶芯片（如特斯拉FSD）的算力需求每2年提升5倍，倒逼车规级IC载板耐温等级从105℃升级至150℃；
②2023年车载IC载板市场规模达12亿美元，2028年预计增至38亿美元（QY Research）。
三、竞争格局：寡头垄断下的中国破局之路
当前全球IC载板市场被日韩企业主导：
第一梯队：日本揖斐电（Ibiden）、韩国三星电机（Semco），合计市占率超50%；
第二梯队：中国台湾欣兴电子（Unimicron）、奥地利AT&S，主攻ABF载板细分市场；
中国内地：深南电路、兴森科技加速追赶，2023年国产化率已提升至15%（工信部数据）。
技术卡脖子环节集中在两类材料：
ABF薄膜：日本味之素（Ajinomoto）垄断全球95%供应，单片价格从2019年的0.8美元飙升至2023年的2.5美元；
高端基材：松下MEGTRON系列、台光科技ULTRALOW系列占据80%高频高速市场。
中国企业的突破路径包括：
材料端：华正新材研发的H5G-ABF薄膜通过华为认证，介电损耗（Df）降至0.002；
设备端：大族激光推出20μm超精细线路激光钻孔机，加工效率提升40%；
工艺端：深南电路实现5μm线宽量产，良率突破80%。
四、未来挑战：成本、技术与可持续性的三角博弈
尽管前景广阔，IC载板行业仍面临三重压力：
1. 制造成本高企：ABF载板良率仅65-70%，原材料成本占比超60%；
2. 技术迭代风险：3D封装（如TSV硅通孔）可能减少载板使用量；
3. 环保合规：电镀废水含铜量超标准100倍，欧盟《新电池法》要求2027年回收率达90%。
行业应对策略呈现三大趋势：
1. 工艺革新：东芝开发无胶铜柱（Cu Pillar）工艺，减少电镀步骤30%；
2. 产业链协同：台积电牵头成立“3DFabric联盟”，推动载板-封装一体化设计；
3. 绿色制造：AT&S奥地利工厂采用光伏供电，单面板碳足迹降低45%。
五、2030展望：从“跟随”到“定义”的技术拐点
未来五年，IC载板技术将围绕三个方向突破：
1. 超高密度互连：纳米银烧结技术实现1μm线宽，适配0.5nm芯片封装；
2. 异质集成：玻璃基载板（Intel Glass Core）耐温性提升至300℃，支持光计算芯片；
3. 智能化生产：AI缺陷检测系统将良率提升至90%以上，人力成本降低50%。
市场格局方面，中国有望在2027年实现ABF薄膜国产化，打破味之素垄断。届时，全球IC载板产能分布或将重构：日韩份额降至60%，中国内地提升至30%。
结语
IC载板的故事，本质上是半导体产业“从沙子到系统”的微观映射。在摩尔定律逼近物理极限的今天，这块指甲盖大小的基板，正在用纳米级的精密度，撬动万亿级电子产业的未来。而对于中国企业而言，这场竞赛不仅是技术的突围，更是一次从“制造”到“智造”的产业跃迁。
