在电子设备日益小型化、智能化的今天，一块指甲盖大小的基板，却承载着半导体产业最复杂的工艺秘密——它就是IC载板（IC Substrate）。作为芯片与外部电路的关键桥梁，IC载板的应用场景早已突破传统认知，从消费电子到航空航天，处处可见其身影。本文将通过真实案例与硬核数据，拆解这一“隐形技术”如何定义现代电子产品的性能边界。
一、手机SOC：IC载板让性能与体积兼得
在智能手机的“心脏”——系统级芯片（SoC）中，IC载板的作用堪称革命性。以苹果A16芯片为例，其封装采用的ABF（味之素积层膜）载板，实现了以下突破：
1. 超精细布线：线宽/线距（L/S）压缩至8μm，比前代A15提升15%，使芯片面积缩小20%；
2. 多层堆叠：通过10层铜箔堆叠，互连密度达到200cm/cm²（相当于在1平方厘米内铺设2米导线）；
3. 热管理优化：热导率提升至1.2W/m·K，帮助芯片在高负载下温度降低8-10℃（数据来源：TechInsights拆解报告）。
这种技术进步直接反映在市场表现上：2023年全球智能手机用IC载板市场规模达32亿美元，占总需求的38%（Yole数据）。华为Mate 60系列搭载的麒麟9000S芯片，更是通过国产IC载板实现5G功能回归，单机载板成本占比达4.2%（约12美元）。
二、AI芯片：算力竞赛背后的“基建狂魔”
在ChatGPT引爆的AI浪潮中，IC载板正成为算力军备竞赛的胜负手。英伟达H100 GPU的封装方案显示：
1.单颗GPU需要4块ABF载板，总布线长度超过1.5公里；
2.采用半加成法（SAP）工艺，实现5μm线宽，信号延迟降低至0.25ps/mm；
3.耐温等级提升至150℃，支持持续600W功率输出。
这种性能跃进直接拉动市场需求：2023年全球AI芯片用IC载板消耗量突破500万片，市场规模达18亿美元，预计2025年将翻番（Counterpoint预测）。更惊人的是，微软Azure数据中心部署的10万块H100芯片，仅IC载板采购成本就超过2亿美元。

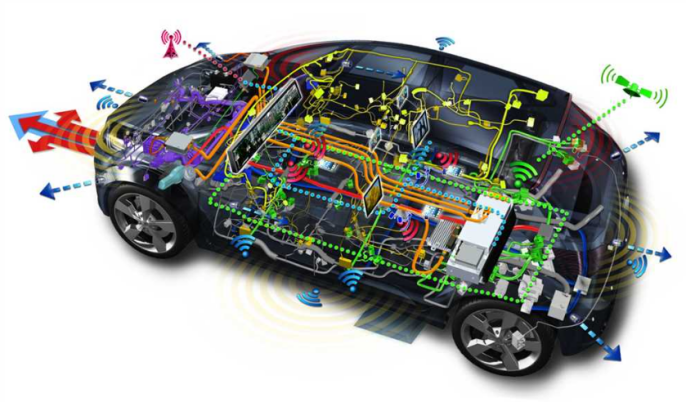

三、汽车电子：智能驾驶的“神经连接器”
当电动汽车的电子成本占比突破35%，IC载板正在重塑汽车供应链。特斯拉FSD芯片的迭代路线揭示：
1. 耐高温升级：从Model 3的105℃耐受提升至Cybertruck的150℃；
2. 振动防护：通过铜柱凸块（Cu Pillar）技术，抗振动性能提升5倍；
3. 集成度跃升：单块车规级IC载板集成48颗Chiplet芯粒，算力密度达5TOPS/cm²。
市场数据印证了这一趋势：2023年车载IC载板出货量增长42%，其中自动驾驶控制器贡献65%需求（Strategy Analytics）。博世最新一代ESP系统中，IC载板用量从2片增至5片，直接推动单车半导体成本增加18美元。
四、军工航天：极端环境下的“生命线”
在-55℃至200℃剧烈温变、强辐射的太空环境中，IC载板的性能直接决定设备存亡。星链卫星的相控阵天线模块显示：
1.采用陶瓷基IC载板（AlN+LTCC），热膨胀系数匹配砷化镓芯片（5.8ppm/℃）；
2.通过金线键合替代焊球，抗辐射能力提升10倍；
3.在10^17 neutrons/cm²辐射剂量下，信号完整性保持95%以上（NASA测试数据）。
据Euroconsult统计，2023年全球航天用IC载板市场规模达2.3亿美元，其中低轨卫星占比71%。中国“北斗三号”导航芯片的国产化IC载板，更将定位精度从米级提升至厘米级。
五、未来战场：三大技术重构应用边界
1. 玻璃基板革命：英特尔推出的Glass Core载板，将耐温性提升至300℃，计划用于1.4nm以下光计算芯片；
2. 3D异构集成：台积电SoIC技术实现在单块IC载板上垂直堆叠8颗芯粒，互连密度提升50倍；
3. 绿色制造：深南电路研发的无氰电镀工艺，使废水铜离子含量从500ppm降至5ppm，获特斯拉二级供应商认证。
行业预测显示，到2028年，采用新型材料的IC载板将占据45%市场份额，推动全球产业规模突破300亿美元（Prismark）。
结语
从掌中手机到苍穹卫星，IC载板的应用史，本质上是一部微观制造工艺的突围史。当芯片制程逼近1埃（0.1nm）的物理极限，这块承载着纳米级电路的基板，正在用材料创新与工艺精进，为电子产业开辟新的“性能战场”。而对于中国企业而言，这场围绕IC载板的竞赛，既是挑战，更是从“跟跑者”向“规则制定者”跃迁的历史机遇。
