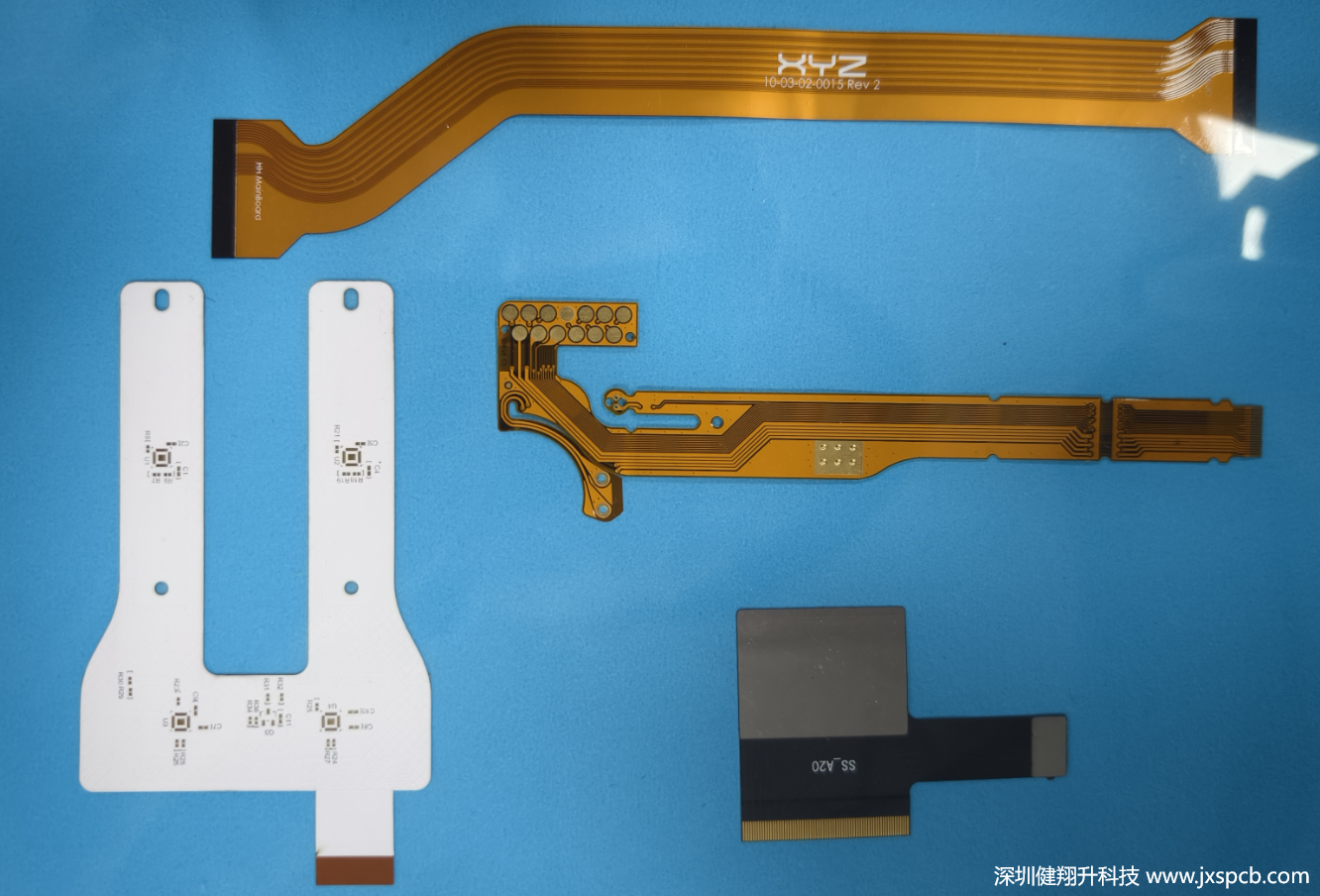

在消费电子、汽车电子与医疗设备小型化的发展浪潮中，柔性印制电路板（FPC）以其轻薄、柔韧的特性成为核心部件。然而，FPC 基材聚酰亚胺的柔软性在焊接与组装环节面临挑战，健翔升科技作为 FPC 领域技术领先者，凭借多年工艺积累，为客户提供全系列补强材料解决方案，以下从技术原理到应用实践展开深度解析。

一、FPC 补强的技术必要性

（一）焊接工艺痛点分析

聚酰亚胺材质的 FPC 在焊接时因支撑不足易引发三大问题：

• 连接失效：热胀冷缩导致焊点疲劳断裂，尤其在 0.3mm 以下细间距焊接中不良率可达 15%

• 电气故障：软板变形引发短路 / 开路，影响高频信号传输稳定性

• 环境耐受不足：未补强 FPC 在 85℃/85% RH 环境下寿命缩短 40% 以上

（二）补强工艺价值体系

健翔升科技FPC产品通过补强工艺实现三大性能提升：

• 机械强化：焊接区抗弯折强度提升 300%，支撑大尺寸芯片（如 BGA）焊接

• 热稳定性：耐温等级从 200℃提升至 300℃，满足无铅回流焊工艺要求

• 寿命延长：动态弯折测试（180°@3mm）次数从 5 万次提升至 15 万次以上

二、主流补强材料技术特性

（一）有机高分子类补强

1. 聚酰亚胺（PI）补强

• 核心优势：Tg>250℃，热膨胀系数与 FPC 基材匹配（CTE<30ppm/℃），0.05-0.25mm 超薄规格实现刚柔平衡

• 工艺特点：采用激光切割开窗（精度 ±0.03mm），通过 PI 胶高温压合（280℃/1h）确保层间结合力 > 5N/cm

• 典型应用：折叠屏手机铰链区、医疗设备微创手术器械 FPC 焊接区

2. 聚酯（PET）补强

 • 成本优势：材料成本较 PI 低 40%，0.1-0.4mm 规格适用于非焊接场景

• 性能局限：Tg 仅 70-80℃，严禁用于 SMT 焊接区，仅可作为防弯折缓冲层

• 应用场景：消费电子轻触按键支撑、FPC 边缘防撕裂保护

3. 补强胶

• 形态创新：开发 UV 固化型补强胶（固化时间 < 30s）与热固性胶（150℃/30min）双体系

• 技术参数：厚度 0.05-0.2mm，剥离强度 > 3N/cm，适用于金手指背面轻度支撑

• 工艺优势：点胶工艺兼容自动化产线，成本较刚性补强低 30%

（二）刚性复合材料补强

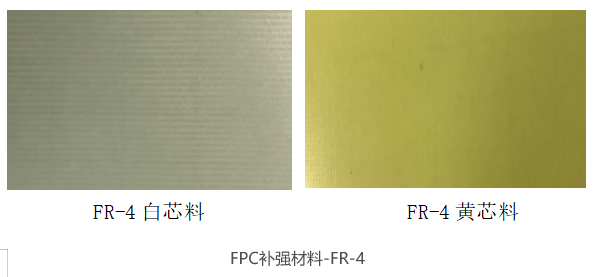

1. FR-4 玻纤补强

• 力学性能：弯曲强度 > 300MPa，0.1-2.0mm 规格提供高强度支撑

• 工艺适配：通过环氧树脂胶热压（180℃/2h）与 FPC 结合，耐焊接次数 > 5 次

• 典型应用：汽车 BMS 电池管理系统大电流连接器焊接区、工业控制插件焊点

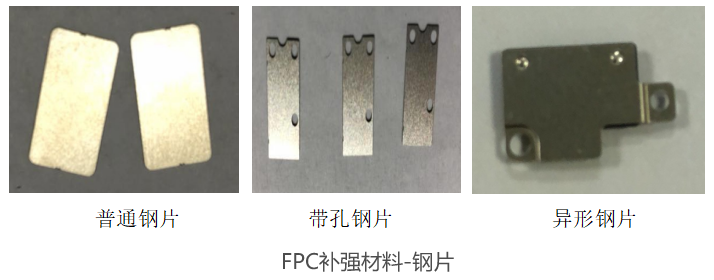

2. 金属类补强

三、健翔升科技补强解决方案

（一）全流程质量控制体系

1. 材料认证：所有补强材料通过 UL94-V0、RoHS 2.0 认证，PI 材料额外通过 ISO10993 生物相容性测试

2. 工艺监控：压合工序采用红外温度场监测（精度 ±1℃），激光切割配备 AI 视觉对位（误差 < 0.015mm）

3. 可靠性测试：每批次进行 1000 次热冲击（-40℃~125℃）、500 小时盐雾（5% NaCl）循环测试

（二）定制化技术服务

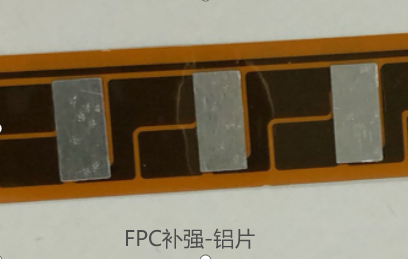

• 行业专属方案：为医疗设备开发抗菌型 PI 补强（抑菌率 > 99%），为新能源汽车设计耐电解液铝片补强

• 超薄化创新：推出 0.0275mm 极薄 PI 补强，适配 0.1mm 以下间距微焊点支撑

• 数字孪生设计：通过 ANSYS 仿真优化补强区域应力分布，降低焊点失效风险 40%

（三）绿色制造实践

1. 无铅工艺：全部补强胶采用无卤素配方，VOC 排放较传统工艺降低 75%

2. 材料回收：建立 FR-4 与金属补强废料的物理回收体系，再生材料利用率达 80%

3. 能源优化：热压设备采用伺服驱动，较传统液压系统节能 35%，年减排 CO₂ 120 吨

四、补强材料选型技术指南

（一）核心参数决策矩阵

（二）健翔升选型工具

1. 一对一技术支持：健翔升具有多年经验的工程师一对一为您提供技术支持

2. 样品测试服务：提供免费打样（3 天周期），包含拉力测试、热循环测试报告

3. 失效分析：专业团队通过 SEM/EDX 分析补强失效机理，提供改进方案

五、技术发展趋势展望

（一）材料创新方向

1. 纳米复合 PI：添加 BN 纳米填料（5% wt），导热系数提升至 0.5W/m・K，解决 5G 芯片散热难题

2. 形状记忆补强：开发热致形变 PI 材料，实现焊点应力自释放，耐弯折寿命再提升 50%

3. 可降解补强：基于聚乳酸（PLA）的生物基补强材料，土壤中 6 个月降解率 > 90%

（二）工艺智能化升级

1. 数字光处理（DLP）：3D 打印实现任意曲面补强结构，适配复杂三维 FPC

2. 原位监测系统：植入光纤传感器，实时监测补强区温度 - 应变数据

3. AI 工艺优化：利用机器学习算法，将补强贴合良率从 92% 提升至 99.5%

健翔升科技始终以技术创新驱动产业进步，通过补强材料与工艺的深度融合，为客户提供从材料选型到批量生产的全链条解决方案。如需获取定制化技术方案或样品测试，欢迎联系我们的技术团队，共同探索柔性电子的无限可能。
