镀金已成为无铅PCB制造中不可或缺的工艺，它带来了诸多优势，能够同时提升性能与可靠性。随着电子设备不断向更紧凑、高性能的方向发展，对精度和耐用性的需求也达到了前所未有的高度。无引线PCB广泛应用于5G、物联网和汽车电子等领域，其性能的提升离不开先进材料与技术的支撑。其中，镀金工艺发挥着关键作用，能够确保这些电路板长期可靠运行，提供卓越的可焊性、电气性能以及优异的抗腐蚀保护。本文探讨了镀金如何提升无引线PCB的功能性，为何镀金对于实现长期可靠性至关重要，以及在选择合适的镀金方法时需考虑的因素。从最大限度地降低信号损耗到应对严苛的环境条件，镀金已成为当今最前沿电子设备可靠性的关键因素。
无铅PCB的镀金工艺是什么？
在PCB制造中，镀金是指在

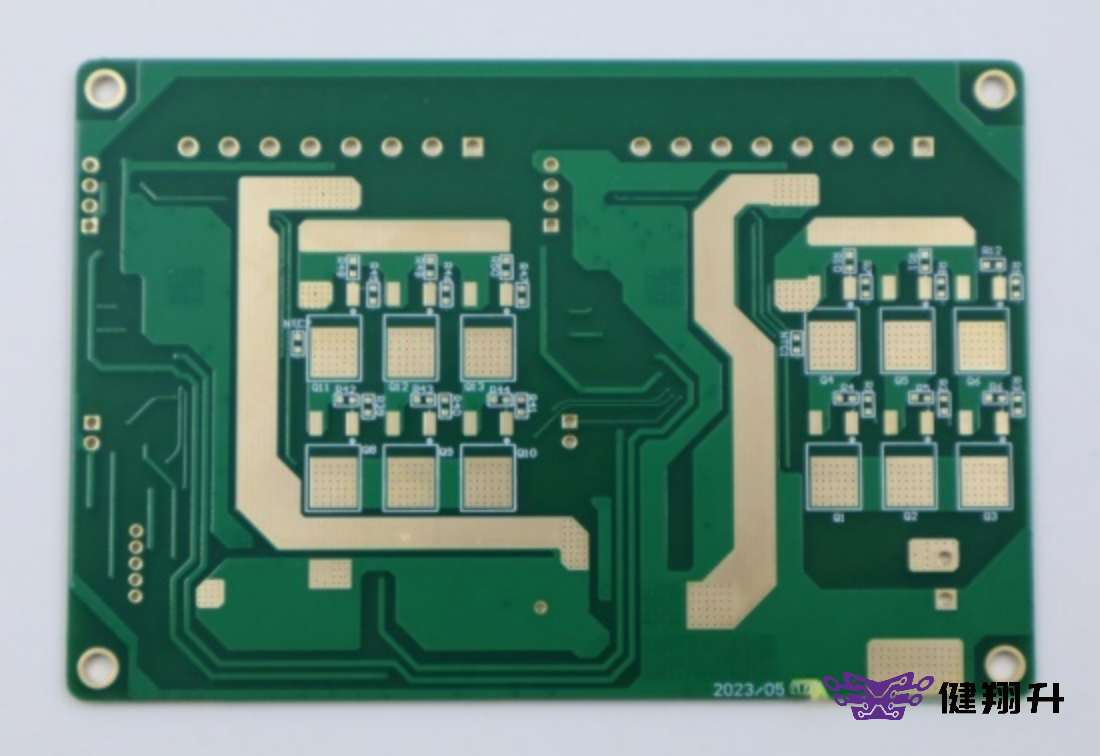

化学镀镍金（ENIG）是应用最广泛的方法，其工艺是在PCB表面先镀上一层镍，再覆盖一层薄薄的金层。这一工艺兼具优异的可焊性和良好的耐腐蚀性能。ENIG特别适用于无引线设计，例如QFN（四边扁平无引线封装）和BGA（球栅阵列封装）,在这些封装中，可靠的焊接表面至关重要。
l 软金更柔软，常用于需要进行引线键合的场合，例如高频或高可靠性应用。这种金层更具延展性，通常用于更为精细的连接。
l 硬金则用于高磨损场合。它更耐用，抗磨损性能更强，但较少用于无铅PCB。

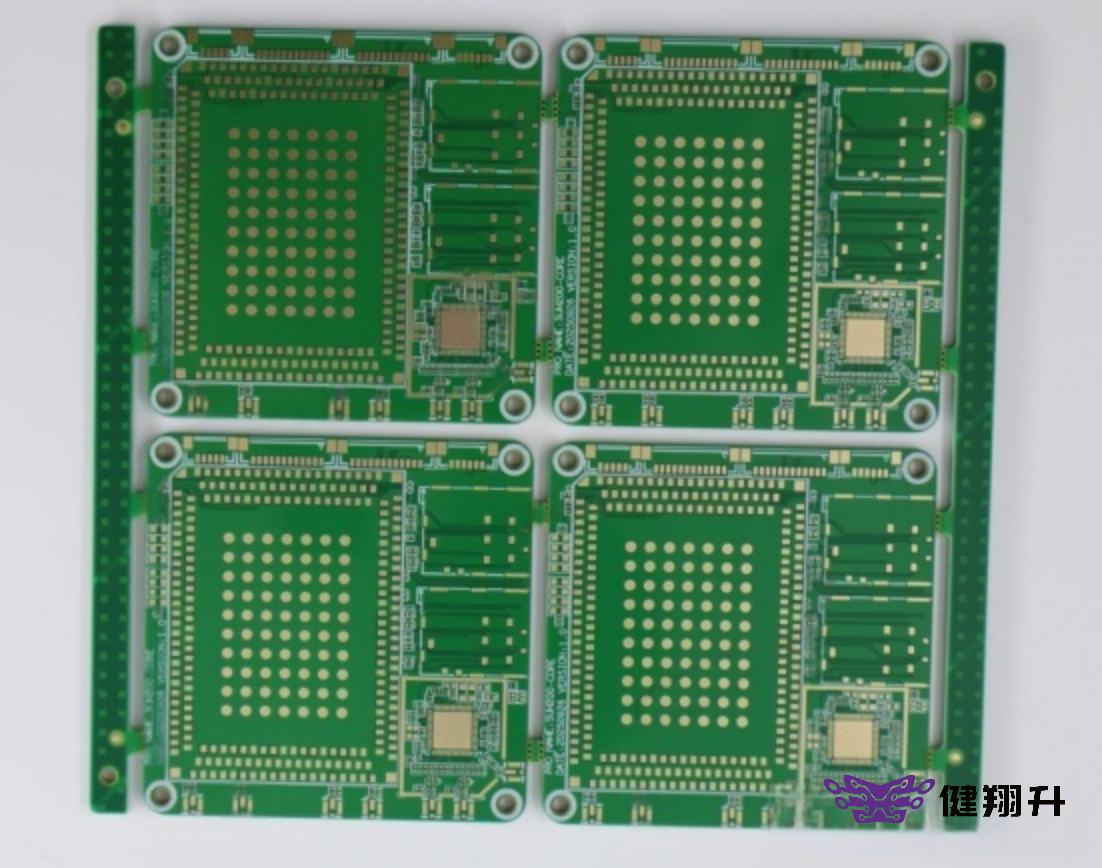

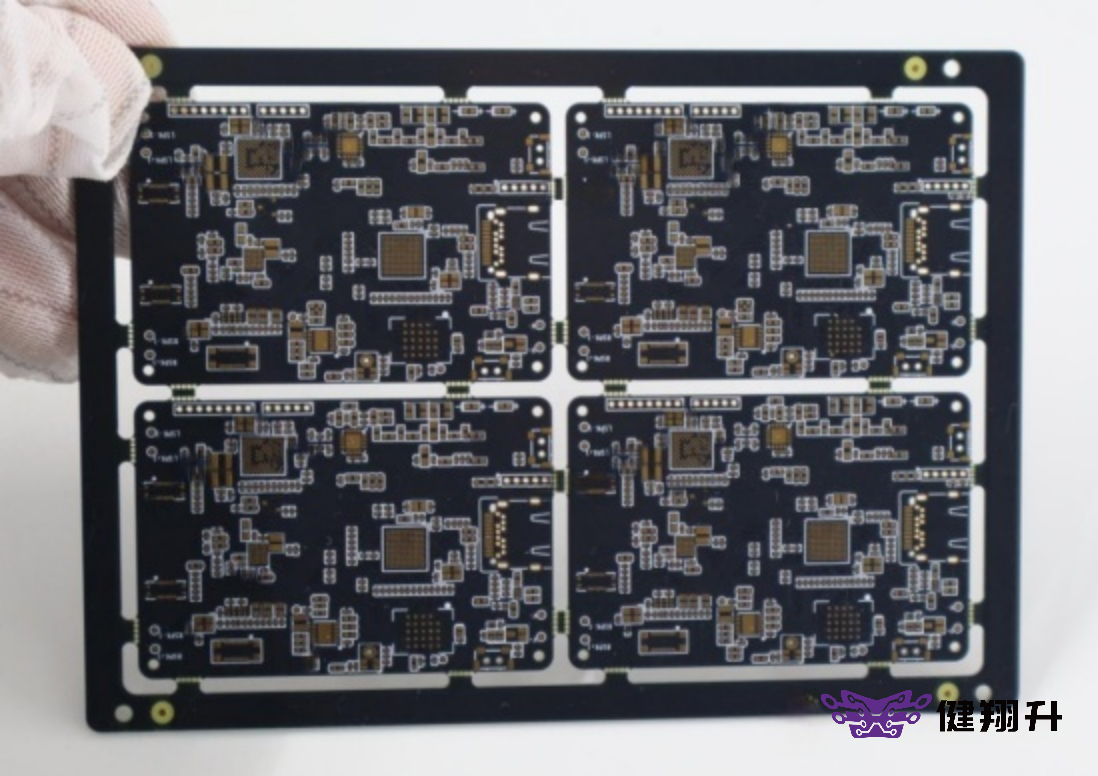

在无引脚PCB中，这些镀金技术应用于焊盘，用于安装QFN、BGA或LGA（触点网格阵列）等元件。这些元件没有引脚，而是直接在PCB表面设置焊盘，以便进行焊接。
镀金如何提升无引线PCB的性能？
镀金可提升无引脚PCB的性能，具体表现在：提高可焊性、最大限度地降低信号损耗、保持低电阻电气接触，并防止氧化和腐蚀，从而确保可靠且持久的功能。
1. 提高可焊性和焊点可靠性
润湿能力提升：
镀金可显著提升焊料的附着力，因为它能提供光滑、均匀的表面，有助于焊料更轻松地流动。这将带来更牢固、更可靠的焊点。对于QFN和BGA等无引线元件——这些元件依赖于表面贴装焊接——镀金焊盘可确保焊料实现有效且一致的结合，从而降低出现冷焊点或桥接等缺陷的可能性。
例如，在对精密焊接至关重要的高速电子领域，镀金工艺可确保每个焊点都具有高度的均匀性和可靠性，这对设备的功能性和使用寿命至关重要。
自动化与高精度焊接的优势：
镀金焊盘尤其有利于自动化焊接工艺。在现代电子制造业中，机器被用于元器件的贴装和焊接，而镀金处理可确保自动化系统精准地施加焊料，避免产生缺陷。黄金的光滑表面降低了出现错位、焊料流动性不足或焊球形成等问题的风险，而这些问题在粗糙或氧化的表面上焊接时尤为常见。这确保了无引线设计中高质量的焊点，尤其适用于需要高精度焊接的元件，例如5G模块或物联网传感器。
2. 提升电气性能
最小化信号损耗与阻抗不匹配：
镀金在高速和高频设计中对于保持电信号的完整性起着关键作用。金的光滑表面可确保信号衰减降至最低，这对5G和高速数据传输等应用至关重要。如果不进行镀金处理，焊盘可能会出现氧化或表面不平整的情况，从而导致连接不良和信号损失。
例如，在5G通信系统中，保持信号强度对于性能至关重要。镀金触点可确保信号传输时干扰最小，即使在严苛条件下，也能使数据传输速率保持高且稳定。
保持低电阻触点：
黄金优异的导电性能确保了无引线PCB上各元件之间的连接具有低电阻，这对于实现快速、稳定的电气性能至关重要。焊点或接触焊盘的高电阻会导致电压降、信号失真和能量损耗，所有这些都会降低高速电路的性能。
在物联网和汽车电子等现代应用中，快速响应时间和高数据传输速率至关重要。镀金处理可确保电气触点始终保持低电阻，从而实现最佳电路性能，并降低信号失真和数据损坏的风险。
3. 防止氧化与腐蚀
保护铜层：

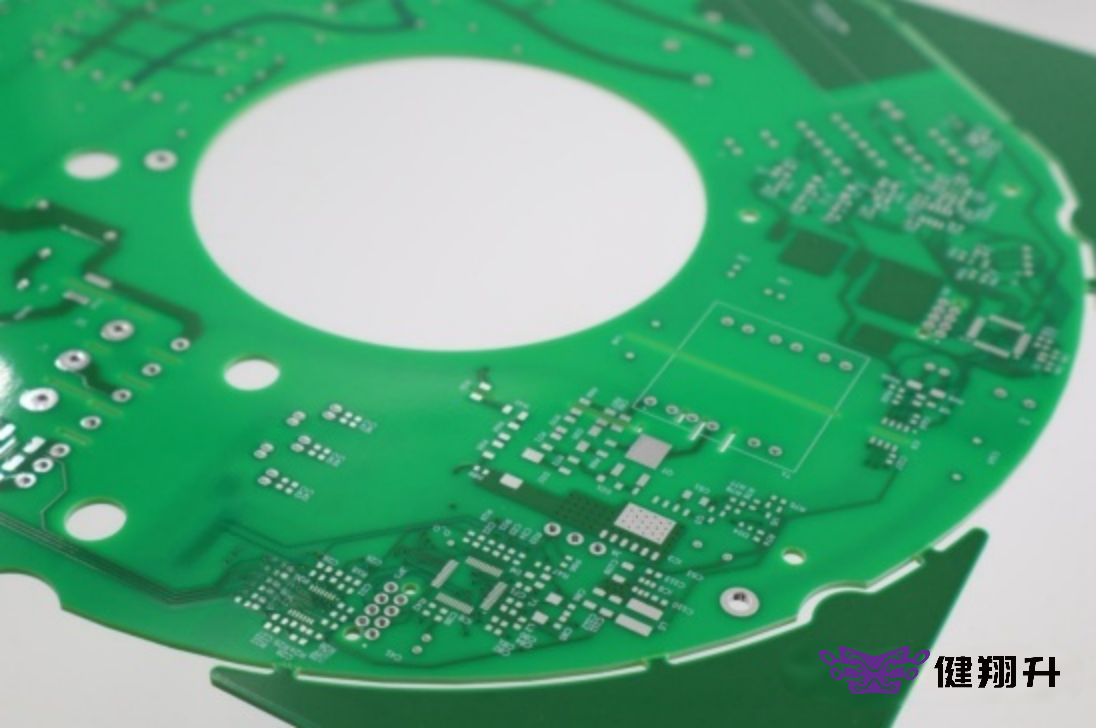

PCB制造过程中最大的挑战之一是防止铜焊盘氧化。PCB通常采用的材料铜，一旦暴露于空气和湿气中便容易氧化，从而导致电气连接性能下降。而镀金工艺可在铜表面形成一层保护屏障，有效防止氧化，长久保持铜的导电性能。这一点在无引线PCB中尤为重要，因为精度和可靠性至关重要。
在汽车系统或医疗设备等恶劣环境中，PCB会暴露于极端温度和湿度下，而镀金处理可确保PCB的性能不会因铜氧化而受损。
耐腐蚀性，确保长期功能性：
黄金的耐腐蚀性使其成为长寿命、高可靠性应用的理想之选。在存在湿气、高温或化学物质的环境中，镀金层可起到保护屏障的作用，防止印制电路板发生劣化。这确保了印制电路板即使在恶劣条件下，也能长期稳定可靠地运行。
例如，在工业自动化系统中，当设备暴露于高湿度或温度波动的环境中时，镀金PCB能够更长时间地保持功能而不发生性能退化，因此成为关键任务应用的首选。
镀金如何增强无引线PCB的可靠性？
镀金可提高无引线PCB的可靠性，因为它具有耐磨性，能防止焊点在机械应力作用下开裂，并确保高性能电路中高密度元件的连接稳定。
1. 提高耐用性和使用寿命
耐磨性：
镀金可在无引线PCB上形成耐用、耐磨的表面，有助于防止机械损伤和磨损，尤其是在高使用频率的场景中。PCB上的元件，如QFN和BGA，在搬运、组装和运行过程中经常承受机械应力。镀金层可保护底层的铜及其他材料，确保PCB即使在频繁使用的情况下仍能保持功能正常。例如，在智能手机或笔记本电脑等消费电子产品中，零部件使用频率极高，而镀金处理则能确保表面长久保持完好，从而延长产品的使用寿命。
抗热循环与环境应力：
镀金PCB比未镀金的电路板更能抵抗热循环和环境应力。镀金层使PCB能够随温度变化而膨胀和收缩，同时不会影响其性能。在温度波动频繁的环境中，例如汽车电子或工业机械中，镀金工艺有助于PCB在长时间内保持其结构完整性。这种耐用性确保了PCB即使在恶劣条件下也能持续可靠地运行。例如，在汽车系统中，PCB既要经受引擎舱内的高温，又要应对低温环境，而镀金工艺有助于缓解这些问题，防止出现裂纹和性能退化。
2. 金镀层与抗机械应力
防止焊点开裂：
黄金的延展性有助于其吸收机械应力，从而降低无引线PCB焊点开裂的风险。这一点对于易受振动影响的设备尤为重要，例如汽车电子、航空航天应用和工业设备。振动或物理冲击可能导致焊点开裂，从而引发潜在故障。镀金则能避免这些问题，因为它提供了一种柔韧的表面，能够承受机械应力而不破裂。例如，在汽车控制系统中，PCB会经常受到振动和移动的影响，而镀金工艺可确保焊点保持完好，进而提升整个系统的可靠性。
3. 支持高级组件和高密度设计
与现代高密度元件的兼容性：
镀金对于现代高密度元件至关重要，这些元件需要精确且可靠的连接。随着电子设备向更小型化、更强大化的方向发展，元件在印刷电路板上的体积越来越小、密度越来越高。镀金能够为这些元件提供必要的表面，使其能够正确贴合并有效工作。例如，在5G网络中，镀金焊盘能够在高密度电路中实现可靠连接，从而支持快速数据传输。黄金在高密度设计下保持稳定性的能力，确保了电容和电阻等小型元件能够持续正常工作，而不会面临失效风险。
提升高性能电路可靠性：
镀金对于高性能电路尤为重要，这类电路常见于5G、物联网和汽车电子等高端应用中。这些电路工作频率高，需要稳定且低电阻的连接才能有效运行。黄金优异的导电性能确保了这些电路即使在严苛条件下也能长期保持可靠。例如，在5G技术中，镀金处理可使高速信号通过PCB时信号衰减或阻抗失配降至最低，从而实现更佳性能和可靠的 data 传输。
无引线PCB镀金面临的挑战与注意事项
成本考量
无铅PCB镀金的成本影响是什么？
由于黄金的价格以及所需的特殊工艺，镀金会为PCB制造增加额外成本。这可能导致镀金PCB的造价高于非镀金的替代品，尤其是在对成本效益至关重要的消费电子领域。然而，镀金所带来的长期效益足以证明其额外成本的合理性，例如提升可靠性、性能和耐用性。例如，镀金能够增强焊接性能并降低高速电路中的信号衰减，这使其在5G和物联网设备等高性能应用中不可或缺，而在这些应用中，可靠性是不容妥协的。在成本较低、销量较高的消费电子产品中，制造商可能会选择浸银或化学镀镍金等替代电镀方法，以实现性能与成本的平衡。
案例研究示例：对于面向大众市场的智能手机而言，镀金电路板的较高成本可能体现在对性能要求 robust 且持久的高端机型中，而经济型机型则可能选择成本更低的镀层工艺。
工艺复杂性与质量控制
在镀金过程中，保持镀层厚度和质量均匀一致有哪些挑战？
镀金是一项精密的工艺，需要严格控制，以确保PCB上各处的镀层厚度均匀一致。镀层厚度的差异可能导致焊接不一致、电气性能不佳，或过早出现磨损和故障。在无引线PCB（如QFN和BGA）中，实现恰当的镀层厚度平衡尤为重要，因为这些器件对连接的精确性要求极高。电镀工艺本身包括多个步骤——清洁、镀镍，然后镀金——任何偏差都可能影响最终产品的质量。
例如，镀层过厚可能导致金层过量，增加成本并可能影响可焊性；而镀层不足则可能导致连接强度不足或出现氧化。制造商需密切监控温度、时间及溶液浓度等变量，以确保高质量且一致的金镀层。
案例研究示例：在一家生产汽车PCB的工厂中，严格的质量控制至关重要，以确保镀金层始终符合规格要求，从而防止在高应力环境下（例如车辆引擎盖下）出现连接故障。
环境问题
在镀金过程中可以实施哪些可持续做法以减少环境影响？
镀金工艺与任何工业流程一样，都会产生废弃物并引发环境问题。其中一个主要问题是镀金过程中所用化学品的处置，若管理不当，这些化学品可能造成危害。为降低对环境的影响，许多制造商正积极采用可持续做法，例如从废弃材料中回收黄金、优化水资源利用，以及在镀金液中使用环保型化学品。企业还可以投资于闭环系统，其中黄金及其他化学品可实现持续循环利用，从而减少废物产生并降低对原材料的需求。
此外，黄金具有很高的可回收性，这使其在环境可持续性方面成为比其他金属更优的选择，因为黄金可从电子废弃物中回收，并重新用于新产品的生产。
真实案例：一家汽车行业的PCB制造商可能会采用闭环黄金回收系统，以最大限度地减少浪费，确保用于高性能部件（如传感器或控制模块）的黄金得到回收再利用。
结论
镀金在提升无引线PCB的性能与可靠性方面发挥着至关重要的作用。通过改善可焊性、电气性能以及抗氧化能力，镀金确保了这些先进PCB在严苛条件下仍能保持其功能。 无论是在5G等高频应用领域，还是在汽车电子领域，镀金表面的耐久性和卓越电气性能都能确保PCB随时间推移持续保持最佳性能。此外，镀金层能够承受热循环和机械应力，使其成为对元件寿命要求高、可靠性要求强的行业不可或缺的选择。
随着对高性能电子产品的需求不断增长，现代PCB中金镀层的重要性怎么强调都不为过。它不仅满足了先进电路的技术需求，还确保了在当今快节奏技术环境中至关重要的使用寿命和可靠性。
对于寻求高品质PCB和PCBA解决方案的企业而言，健翔升堪称值得信赖的供应商。凭借多年的经验，健翔升致力于提供量身定制的顶级产品，以满足每位客户的独特需求。无论用于消费电子、汽车系统还是物联网应用，健翔升都确保每块电路板均按照最高标准制造，助力现代电子设备取得成功。
常见问题
1. 什么使镀金对于无引线PCB的可焊性至关重要？
镀金可确保焊点可靠，因为它能提供光滑、均匀的表面，从而增强焊料的附着力。这一点对于无引线设计中的细间距元件尤为重要，例如QFN和BGA，这些元件的焊点必须精确施加。镀金可提高润湿性，使焊料均匀流动，形成牢固的连接且无缺陷。通过打造一致的表面，镀金有助于防止冷焊点或桥接等问题的发生——这些问题通常是因为焊料未能与PCB焊盘良好结合而引起的。
2. 电镀黄金如何有助于降低高频电路中的信号损耗？
镀金在最大限度地降低信号损耗方面发挥着关键作用，因为它能提供低电阻连接。在高频电路中，例如用于5G或物联网设备的电路，保持信号完整性对于实现最佳性能至关重要。黄金卓越的导电性能确保信号能够以最小的电阻或阻抗失配通过PCB，从而避免信号质量下降。通过减少这些损耗，镀金焊盘可确保更快的数据传输、更稳定的连接以及在高速应用中的性能提升。
3. 为什么在暴露于恶劣环境的PCB设计中采用镀金工艺？
由于金镀层具有出色的耐腐蚀性，因此常用于恶劣环境中。与其他金属不同，即使在高湿度或极端温度下，金也不会变色或氧化。这使其成为PCB可能面临潮湿、温度变化或化学品暴露的环境中的理想选择。黄金的保护层可确保底层的铜和电气连接完好无损，从而延长PCB的使用寿命，并保证其在包括汽车或医疗设备等严苛环境下也能长期可靠地运行。
4. 金镀层能否防止无引线PCB的机械失效？
是的，镀金能够通过其延展性有效防止无引线PCB出现机械故障。黄金的柔韧特性使其能够吸收机械应力，而这种应力在对振动敏感的应用中尤为常见。在汽车电子或航空航天部件等设备中，镀金可避免焊点开裂，从而在振动或热胀冷缩过程中保持PCB的结构完整性。这确保了连接在受到物理应力时仍能保持稳定和正常工作，从而实现长期可靠的性能。
5. 金镀层对消费电子产品而言是否具有成本效益？
镀金工艺通常比其他电镀方法更昂贵，这是因为黄金成本高昂且制造工艺复杂。然而，对于高性能和长寿命的产品而言，其带来的好处往往超过成本。镀金能够提升可焊性、信号完整性和抗腐蚀性能，因此对于那些对耐用性和可靠性至关重要的高端消费电子产品来说，这是一项值得的投资。在成本较低的消费电子产品中，制造商可能会选择ENIG（化学镀镍浸金）等替代方案，以在成本与性能之间取得平衡。归根结底，对于那些优先考虑性能、可靠性和长期耐用性的应用而言，镀金是一种经济实惠的选择。
