传统PCB设计通常采用外围环绕着环形铜圈的通孔，这是确保可靠电气连接的关键要素。然而，在某些高密度或空间受限的应用中，会采用无环形铜圈（No-AR）孔作为替代方案。这些过孔省去了铜环，从而在布线时提供了更大的灵活性，并最大限度地利用了可用空间。

但为什么设计师会选择无镀层孔呢？它们能带来哪些好处，又需要考虑哪些挑战？本文将深入探讨无镀层通孔的概念、采用这项技术的 rationale、其优势，以及实施过程中可能遇到的实际挑战。无论您是新手还是经验丰富的设计师，掌握这一技术都能为优化特定应用中的PCB布局提供宝贵见解。

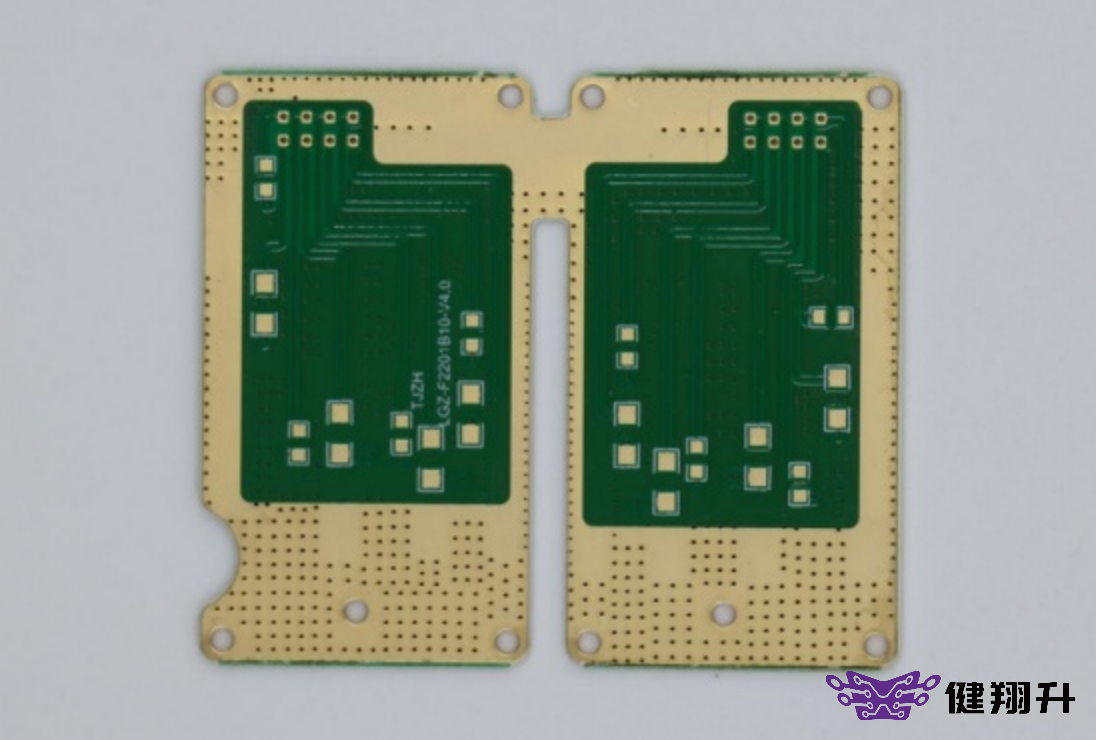

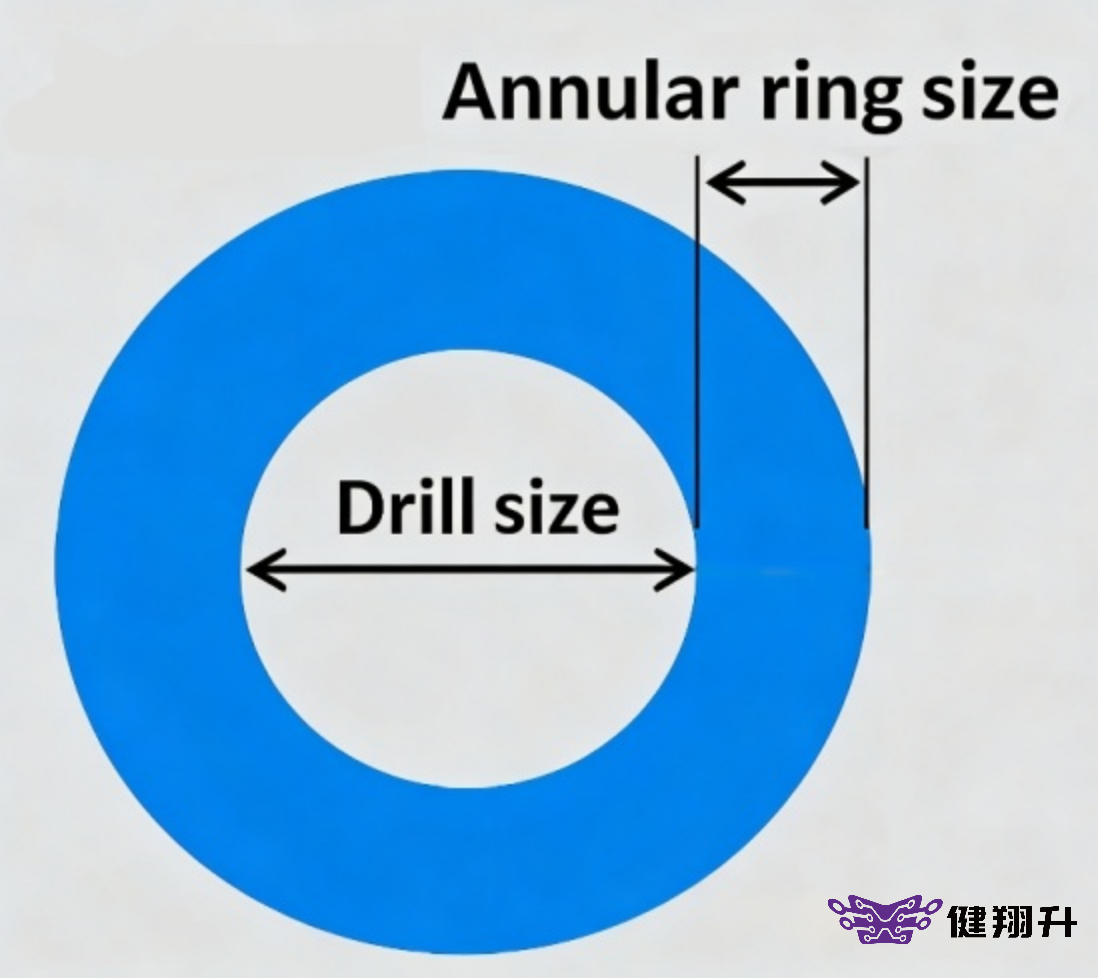

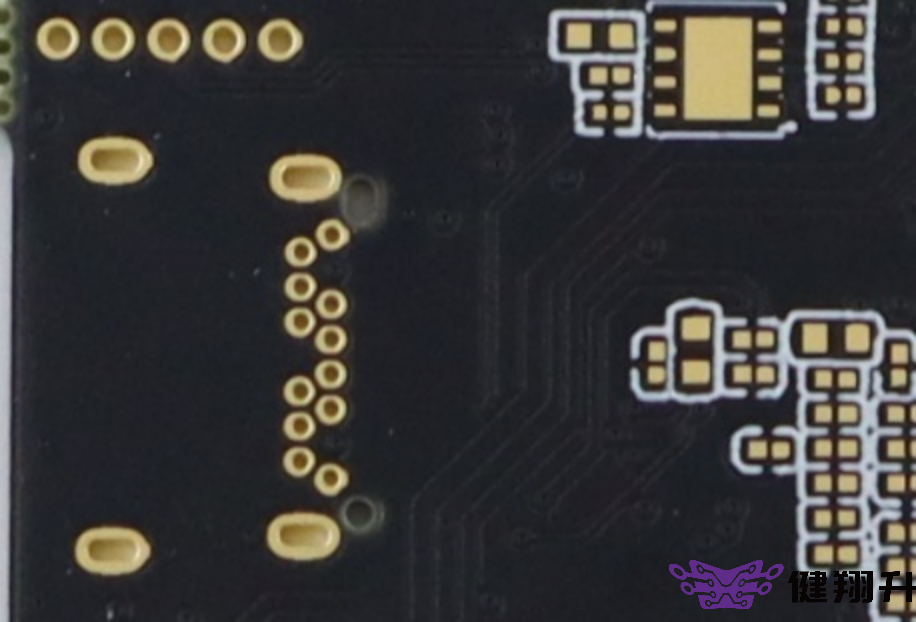

什么是“环形焊盘”？

环形焊盘是指环绕印刷电路板（PCB）上孔洞的铜环。它是PCB设计过程中的关键组成部分，可确保电路板不同层之间实现可靠的电气和机械连接。环形圈的主要作用是让电信号穿过孔洞并连接PCB的各层，同时还能帮助将孔洞牢固地固定在电路板上，防止在制造或使用过程中出现分离现象。

环形圈由三个主要组成部分构成：

1. 钻孔
这是在PCB上钻出的物理孔洞，用于放置或连接诸如通孔之类的元件。该孔洞为电信号在各层之间传输提供了通道。

2. 孔壁镀铜
随后，钻孔会被涂覆一层薄薄的铜，该铜层采用化学沉积工艺形成。这层铜将孔与PCB各层的铜电路连接起来。电镀处理确保了该孔能够作为电气导体发挥作用。

3. 焊盘（环形圈）
孔的周围有一圈铜环，即焊盘。该焊盘位于PCB表面，为焊接通孔或其他电子元件提供了稳固的固定点。焊盘的尺寸至关重要，能够确保即使在机械应力作用下，孔也能恰当地支撑元件。

环形焊盘的作用是什么？

环形圈的作用是提供机械锚固，并通过在钻孔周围形成铜环，确保PCB各层之间实现可靠的电气连接。

提供机械锚点

环形焊盘的主要功能是作为机械锚固件，将PCB上的孔洞与铜层牢固连接。这个铜环环绕着孔洞，形成坚固的结合，有助于防止孔内铜镀层与PCB各层分离。如果没有这个机械锚固件，孔可能会在受力时脱落，例如在制造过程中或暴露于温度波动时。该锚固件可确保孔牢固地固定在PCB上，从而保持整个电路板的完整性。

例如，在多层PCB中，若存在多个铜层，环形焊盘可确保信号和电源连接在各层之间保持完整与稳定。这种连接在需要高性能或长期耐用性的应用中尤为重要，比如智能手机或医疗设备。

确保电气连接可靠性

环形导电圈的另一个关键作用是确保电气连接的可靠性。该环形导电圈有助于在PCB的不同层之间形成一条稳定、连续的电流传输路径。它能确保孔内铜镀层与PCB表面的铜层实现牢固连接，从而保障信号传输的可靠性。

此外，环形圈提供了一个公差空间，以应对钻孔过程中可能出现的轻微错位。在印刷电路板上钻孔时，可能会出现定位上的微小偏差。环形圈允许一定的误差范围，即使孔的位置稍有偏移，也能确保电气连接正常实现。这种公差空间在高密度PCB中尤为重要，因为高密度PCB对精度要求极高，但微小的钻孔误差却可能难以避免。

例如，在具有多层和窄线宽的复杂PCB设计中，钻孔时若出现微小的错位，就可能导致短路或妨碍电气连接的正常实现。环形焊盘通过提供额外的调整空间，有助于避免此类问题，并确保各层之间可靠连接。

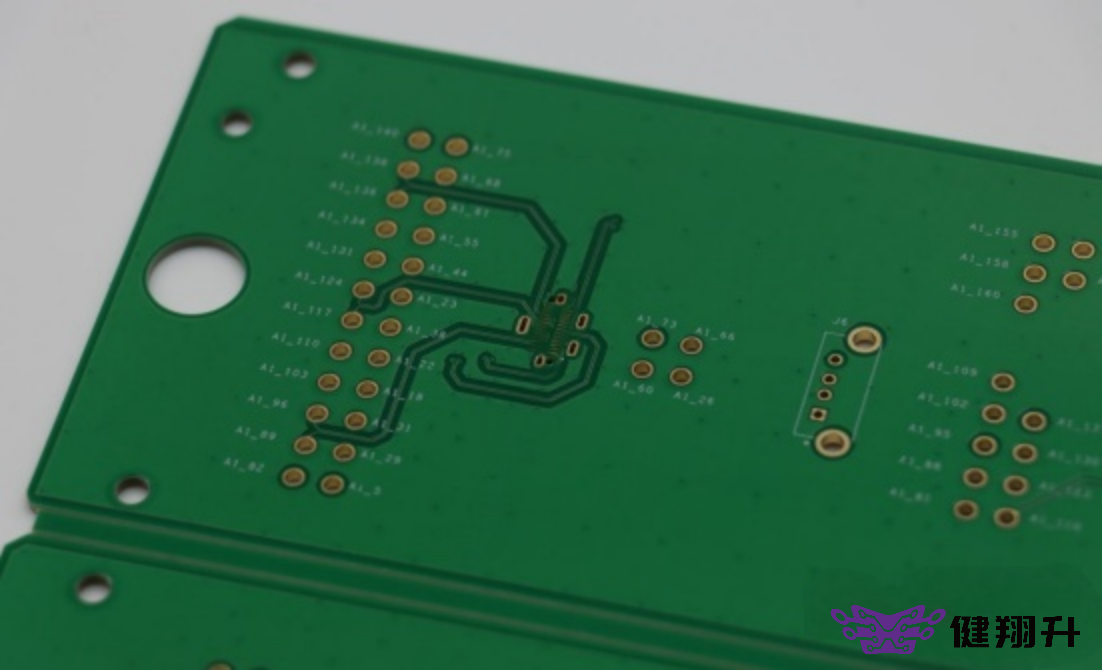

什么是“无环形焊盘”孔？

无环形焊盘孔（No-AR孔）是PCB设计中的一种通孔类型，其特点是在某些层中，钻孔周围的典型铜环（即环形焊盘）被有意移除或省略。与传统通孔不同，传统通孔在孔周围设有铜环，以实现各层之间牢固的电气和机械连接；而No-AR孔则跳过了这一步骤，从而为信号和元件的布线提供了更高的灵活性。

这种设计选择通常用于高密度互连（HDI）PCB中，在这些电路板上，空间有限，最大化连接数量至关重要。通过取消环形焊盘，可为信号布线腾出更多面积，这一点在诸如BGA（球栅阵列）封装和高速电路等应用中尤为重要，因为在这些应用中，空间优化尤为关键。

无环形孔的特性

1. 铜面积减小
在无环孔中，孔周围没有铜环，从而减少了电路板上的整体铜面积。这一特性使得元件布局更加紧凑，为走线留出了更多空间，提高了PCB的密度。

2. 优化布线空间
如果没有铜环，通常由环形环占据的空间便可用于布线信号。这使得在间距紧凑的元件之间布设细密走线变得更加容易，而这种需求在高端PCB设计中十分常见。

3. 布局设计灵活性增强
无盲孔为工程师设计具有复杂布线要求的PCB提供了更大的灵活性。它们允许将过孔放置得更靠近其他元件，从而优化布局，同时又不牺牲电气连接性。

4. 在特定应用中的针对性使用
虽然无空洞设计很有用，但通常仅在必要时才使用。它们尤其适用于高密度设计、小型化电子设备以及高速电路，在这些领域，最大限度地利用可用的电路板空间至关重要。

为什么需要设计‘无环形焊盘’孔？

在高密度PCB中，设计无环形焊盘孔是优化布线空间、提高信号完整性以及防止短路风险的必要措施，尤其是在BGA元件等空间紧凑的区域。

BGA布线挑战

BGA（球栅阵列）元件因其紧凑的设计而广泛应用于高密度PCB。然而，它们也带来了一个重大挑战——引脚间距过密。在细间距BGA设计中，引脚之间的距离非常接近，这限制了元件下方布线空间的可用性。传统通孔周围的环形焊盘会占用宝贵的空间，使得布线时更难避开其他元件或通孔。

通过采用无环形焊盘孔，PCB设计人员可以消除孔周围的铜环，从而为BGA元件下方腾出更多空间。这使得布线选项更加丰富，并确保信号走线即使在狭小空间内也能更高效地进行布线。例如，在空间有限的高速通信系统中，这种设计技术可确保所有连接均得以实现，同时最大限度地利用可用空间，为最关键的组件留出更多位置。

布线通道阻塞

带有环形焊盘的传统过孔可能会阻碍信号走线的路径，尤其是在空间本已紧张的区域。过孔周围的铜环会阻挡走线的直接通道，从而使得实现优化且高效的布局变得更加困难。这在尝试于高密度设计中布线信号时尤其成问题，因为在这种设计中空间利用率至关重要。

去除环形环后，信号走线能够更靠近过孔，从而实现更灵活的布线。这有助于提升信号完整性，并更高效地利用电路板面积，尤其在需要最大化每寸空间的复杂PCB布局中效果显著。

避免短路问题

在某些PCB设计中，尤其是那些包含金属外壳或外露引脚的元器件的设计，存在金属部件与通孔周围环形焊盘接触的风险。这种接触可能导致意外的电气短路，从而引发电路故障甚至完全失效。

通过设计无环形孔，可降低这些短路的风险。由于没有铜环，孔周围不会露出铜，从而避免了铜与元器件金属部件接触的可能性，有效消除了短路风险。这一特性在高可靠性应用中尤为重要，例如医疗设备或航空航天电子设备，因为短路导致的故障可能带来严重后果。

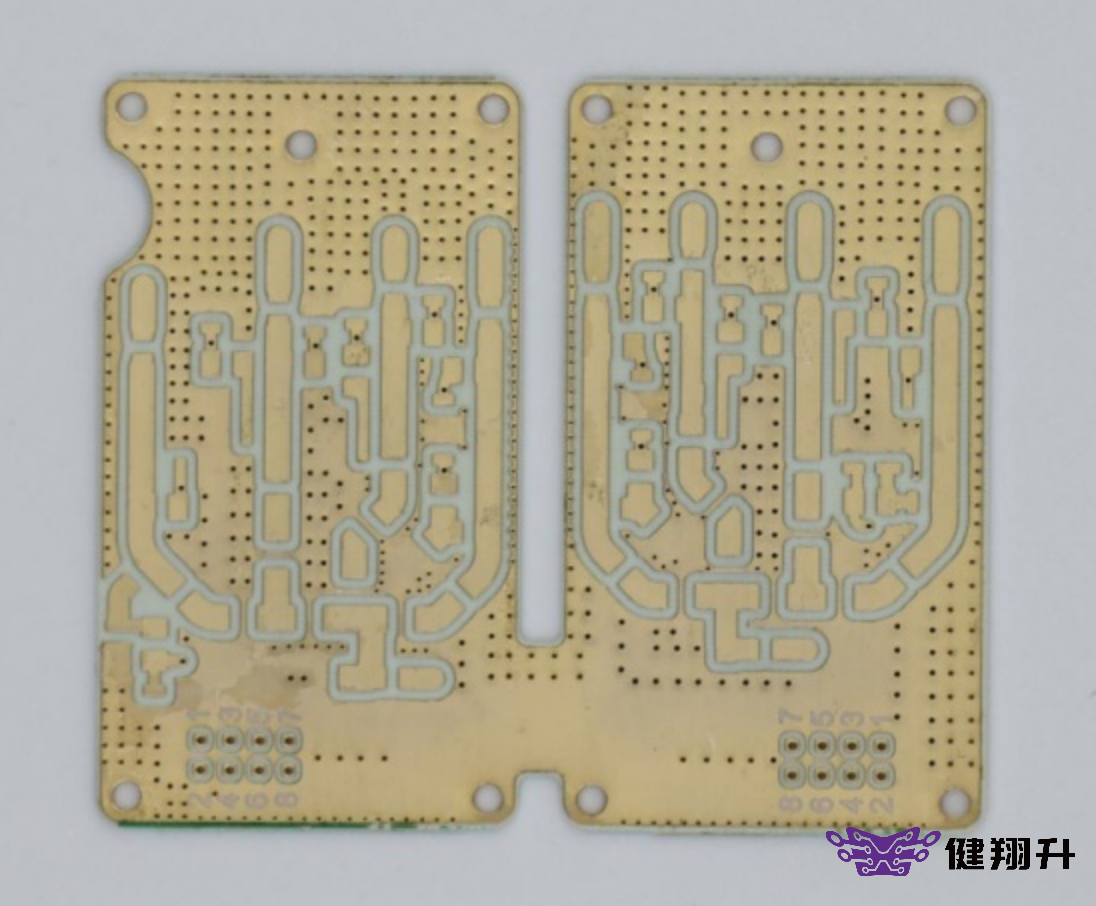

如何实现“无环形焊盘”PTH孔设计？

无环形焊盘的通孔设计可通过在特定层直接移除焊盘、使用树脂填充BGA焊盘，或采用背钻工艺去除过量铜来实现。

直接无环形焊盘设计

设计无环形焊盘（No-AR）孔最直接的方法，就是在特定层中直接移除通孔周围的焊盘（铜环）。这种方法通常适用于那些通孔无需实现电气连接的层。通过取消铜环，可为布线走线腾出更多空间，尤其是在高密度设计中，每一寸都至关重要。

当过孔的主要作用仅是用于在各层之间传递信号，且周围铜环并不用于实现电气连接时，这种方法效果良好。例如，在一些高速PCB设计中，由于BGA等元件下方的空间有限，去除环形铜环有助于布线，同时不会牺牲信号完整性。

BGA焊盘 + 树脂填充

实现无环形焊盘设计的另一种方法是直接将BGA焊盘本身用作环形焊盘。在这种方案中，一个通孔被直接置于BGA焊盘的中心，该通孔便充当了孔周围的“环形”结构。通孔钻好后，采用树脂填充工艺将孔洞填平，使其与PCB表面齐平。此工艺可防止焊接过程中焊料渗入通孔，并确保通孔保持电气隔离。

这种方法在BGA设计中尤为有用，因为通孔位于BGA元件下方，而铜环原本会妨碍紧密的间距布局。采用树脂填充的通孔可确保通孔正常工作，无需传统的环形铜圈，从而优化了电路板空间。

背面钻孔

背钻是另一种用于实现无环形圈孔的技术。在此方法中，先钻通孔并进行铜镀层处理，然后使用更大的钻头去除通孔内壁上多余的铜层，从而消除不必要的环形圈。该工艺通常用于高速电路，其中信号完整性至关重要。通过去除多余的铜，信号路径更加纯净，从而降低寄生电容，提升整体信号性能。

背钻常用于多层PCB中，当通孔连接不同层时，某些层上的铜环并非必要。通过额外的钻孔去除多余的铜，可形成“干净”的通孔，从而提升信号质量、降低噪声，非常适合高速信号传输。

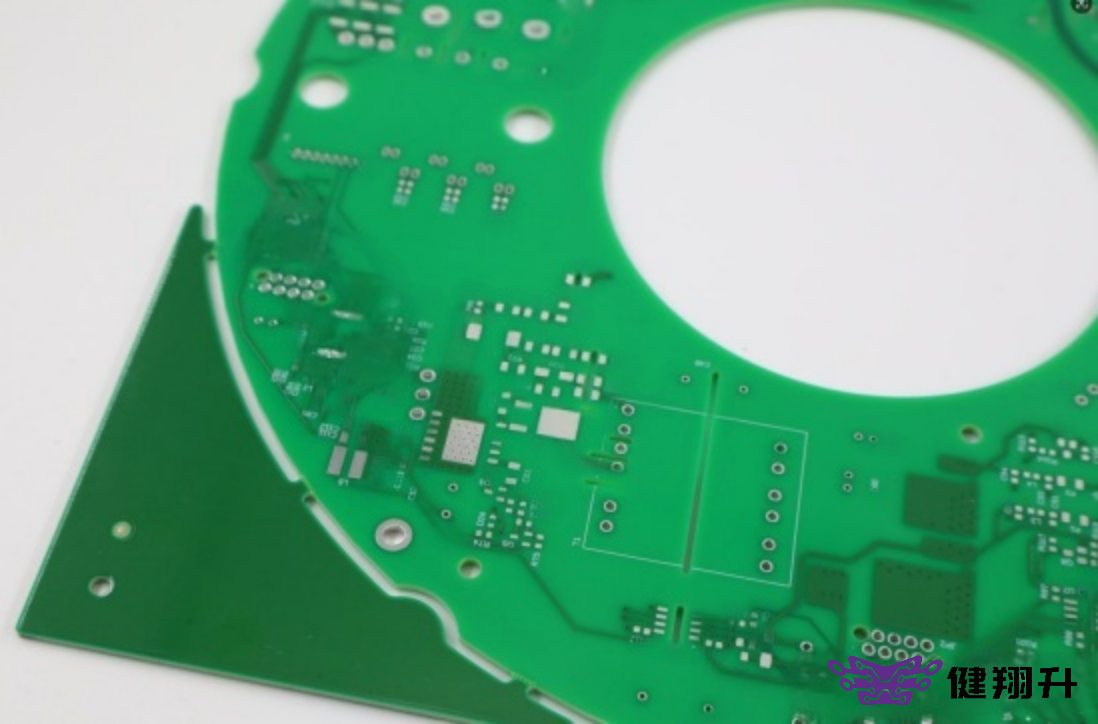

无环形焊盘PTH孔设计有哪些优势？

无环形焊盘通孔设计的优势包括：提高布线密度，通过降低寄生电容和信号反射来改善信号完整性，以及为高效内层布线提供更多空间，使其成为高性能、紧凑型PCB的理想之选。

路由密度提升

无环形焊盘（No-AR）PTH孔设计的主要优势之一，是能够提高PCB的布线密度。通过取消通孔周围的铜环，为走线留下了更多空间，这在高密度互连（HDI）设计中尤为有用。在HDI PCB中，目标是在不牺牲性能的前提下，将更多元件放置于更小的区域内。无阻焊孔可实现更紧密的通孔和走线布局，从而更容易在更小的空间内集成更多功能。这对于智能手机、可穿戴设备以及高性能计算系统等紧凑型设备而言至关重要。

例如，在以小型化为关键的高端消费电子领域，无AR孔设计使工程师能够在有限的PCB占用面积内容纳更多层和连接，从而提升整体设计与功能。

改进的信号完整性

去除环形铜箔还能提高信号完整性，尤其是在处理高速信号时。通孔周围的铜环可能会产生不必要的寄生电容——一种电气干扰，会降低信号传输速度或导致信号失真。通过取消环形结构，电容得以降低，从而实现更快、更清晰的信号传输。

此外，通过背钻（去除通孔中多余的铜）可进一步提升信号完整性，减少信号反射和衰减（信号强度减弱）。在高速电路中，这一点对于保持信号质量、降低噪声以及防止误码至关重要。例如，在高频通信系统或数字电路中，降低电容和反射可带来更佳的性能并减少信号损耗。

为内层布线提供更多空间

无环形焊盘设计释放了宝贵的空间，使设计师能够更有效地布线，尤其是在多层PCB的内层。通过移除环形焊盘，设计师可以实现更高效的布局，并在有限的层数内布设更多信号。这有助于在空间受限的电路板上实现复杂的布线，尤其是在PCB需要以紧凑形式处理大量连接时。

从实际应用来看，这一点在设计多层电路板时尤为有利，因为工程师需要最大限度地利用可用空间。例如，在汽车应用中，PCB必须嵌入小型控制单元内，同时还要管理复杂的传感器和执行器网络。采用无AR孔设计，便能在不增大电路板尺寸的情况下，实现所需的复杂功能。

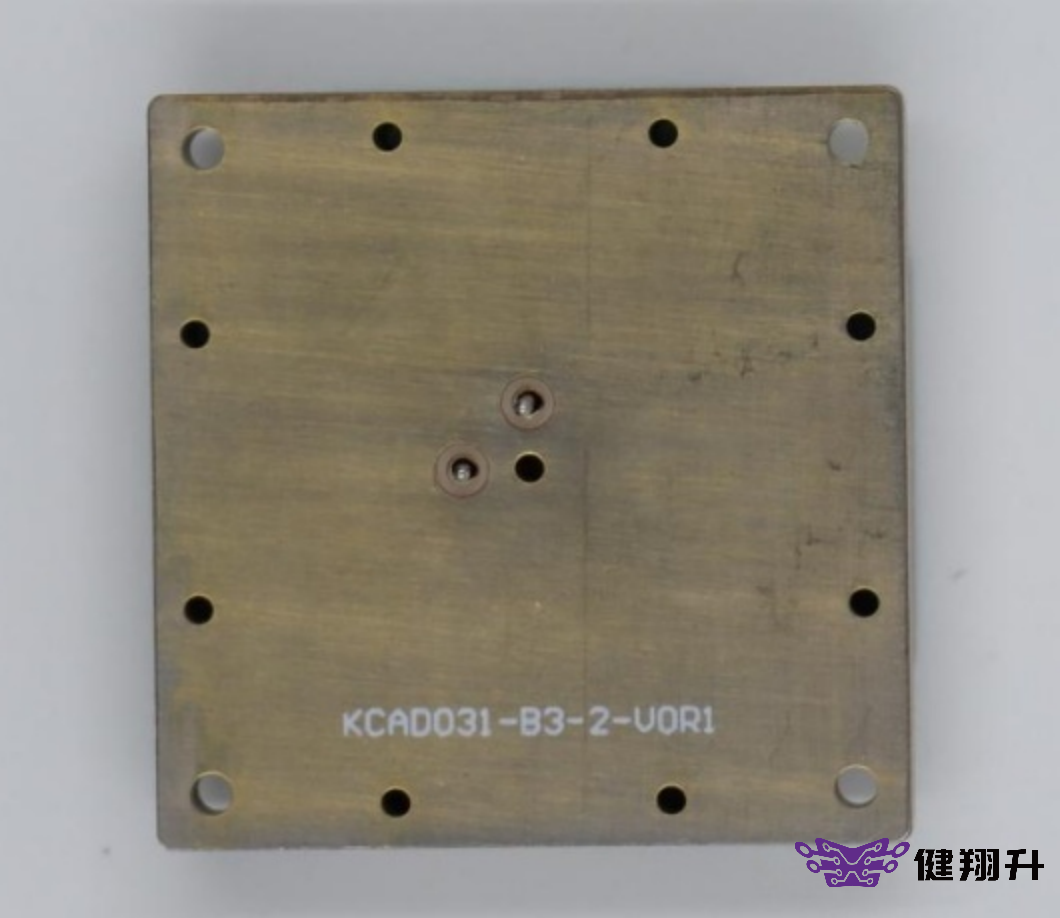

无环形焊盘PTH孔设计存在哪些挑战和缺点？

无环形焊盘通孔设计所面临的挑战和缺点包括：连接强度较弱导致可靠性降低、对高精度制造工艺要求较高、成本增加，以及测试和维护难度加大。

可靠性风险

无环形焊盘（No-AR）PTH孔设计的一大挑战是，由于缺少焊盘（铜环），可靠性会降低。环形焊盘通常起着机械锚固的作用，确保孔内铜镀层与PCB各层之间形成牢固的连接。如果没有这种锚固，孔内的铜层可能与PCB各层之间的结合力较弱。这使得孔更容易受到制造过程中或设备使用寿命期间可能出现的热应力和机械应力的影响。在PCB暴露于高温或承受机械运动的应用中，通孔从各层脱落或出现裂纹的风险会增大。例如，在汽车电子领域，高温和振动十分常见，这种缺乏机械稳定性可能导致过早失效。

制造精度要求高

无阻焊层PTH孔对准和钻孔的精度要求极高，以确保通孔能够正确地跨层连接。去除铜环后，容错空间几乎为零，即使轻微的对准偏差都可能导致层间电气连接失效。这需要高精度设备来钻通孔，并在制造过程中准确对齐各层。此外，通孔的电镀工艺必须高度均匀且牢固，因为缺少环形导电圈意味着铜镀层与基板的结合表面积较小。采用高精度制造工艺并确保通孔满足所需的强度和均匀性可能颇具挑战，尤其是在复杂设计或需要多层的大型PCB中。

成本增加

由于需要使用专用设备、高精度及先进制造工艺，无环形圈PTH孔设计会增加PCB生产的总体成本。采用先进的钻孔设备、改进的对位系统以及优化的电镀工艺以确保均匀性和强度，这些都导致了更高的制造成本。此外，质量控制变得更加复杂，需要采用更先进的检测方法，以确保通孔形成良好并符合规格要求。这使得无环形圈的PTH孔相较于带有环形圈的传统设计成本更高。对于那些需要控制成本的公司，例如消费电子领域的企业，这可能并非一种经济实惠的解决方案。

测试与维护的困难

孔周围没有环形铜环，也给检测和维护带来了困难。传统的光学检测方法，如自动光学检测（AOI），通常用于检查通孔是否连接良好。然而，无环形铜环的孔使得这些系统更难发现缺陷，因为根本无法看到可供检查的铜环。如果没有易于识别的铜环，就更难验证通孔是否连接良好，从而使质量控制过程变得更加复杂。此外，如果PCB出现故障，由于可观察到的视觉信息较少，诊断和维修也困难得多。例如，如果过孔因热应力而脱离连接，这种故障可能不会立即显现，从而导致维修工作更加耗时且成本更高。

无环形焊盘PTH设计的应用

无环形焊盘通孔设计广泛应用于通信系统和消费电子产品中，以实现小型化、提升布线密度，并确保智能手机、5G系统和游戏机等紧凑型设备的高性能。

在通信系统中

无环形焊盘（No-AR）通孔设计在通信行业中发挥着重要作用，尤其适用于同时需要小型化和高性能的设备。诸如智能手机、平板电脑和路由器等通信设备，既要体积紧凑，又要能够处理复杂的电路并实现高速数据传输。无空洞结构非常适合此类应用，因为它能够实现更高的布线密度，从而在更小的面积内放置更多元件。这有助于满足对小型化设备的需求，同时又不牺牲性能。

例如，在涉及高频信号和复杂PCB的5G通信系统中，无环孔可降低寄生电容，确保信号完整性，同时节省PCB上的宝贵空间。通过去除铜环，工程师能够在更小的外形尺寸内实现高速信号传输，这使其成为移动通信技术、物联网设备及其他紧凑型通信产品的理想之选。

在计算与消费电子领域

对高密度PCB的需求在计算和消费电子行业尤为重要，因为笔记本电脑、游戏机和可穿戴设备等产品正变得越来越小巧，同时功能却日益强大。这些产品需要高效利用PCB空间，以容纳先进的元器件，同时保持高性能和低延迟。

无阻抗PTH设计通过在PCB内实现更紧凑、更高密度的布线，使这些设备得以小型化。对大型铜环需求的减少，为更多信号走线和元器件布局腾出了空间，从而提升了设备的整体性能，并支持诸如多层板和HDI设计等先进工艺的引入。这在智能手表或超薄笔记本电脑等消费类产品中至关重要，因为每一毫米的空间都至关重要。

例如，在游戏行业中，高性能显卡和处理器需要PCB各层之间实现精准、快速的信号传输，因此无镀层通孔设计成为一种宝贵工具，能够在不牺牲连接性的前提下，提升紧凑型游戏主机或游戏笔记本电脑的性能。

结论

无环形焊盘通孔设计对于实现高密度、高性能的PCB至关重要，尤其适用于通信和消费电子等各行业的紧凑型与先进设备。然而，要成功实施这种设计，必须具备精准的工艺与专业技能，以确保其可靠性和性能。

对于寻求可靠且高品质的无环形孔径PTH设计的客户，健翔升作为经验丰富的PCB和PCBA供应商，可提供量身定制的解决方案，以满足您的特定需求。凭借多年行业经验，健翔升致力于打造一流产品，确保最佳的功能性和设计水平，助力企业以精准高效的方式将创新电子设备变为现实。

常见问题

何时需要采用“无环形焊盘”通孔设计？

无环形焊盘通孔设计通常用于高密度互连（HDI）PCB设计中，在这种设计中，空间极为宝贵且要求高性能功能。该设计尤其适用于BGA（球栅阵列）封装等应用，因为这些封装的焊盘之间空间非常有限；同时也适用于高速信号传输领域，例如5G通信系统、先进计算设备和可穿戴电子设备，这些领域对保持信号完整性至关重要。在这些情况下，移除通孔周围的铜环使设计人员能够在相同区域内布设更多走线，从而最大限度地利用可用空间，同时确保信号干扰最小化。

无环形焊盘PTH孔设计的主要风险有哪些？

与无环形圈PTH设计相关的主要风险是，通孔与PCB层之间的机械粘合力可能减弱。由于缺少铜环，通孔内层铜镀层与PCB周边各层之间的有效粘合面积减少。这种减弱的连接使过孔更容易受到热应力和机械应力的影响。在焊接等工艺过程中，或在PCB使用寿命期间因温度波动而产生的应力作用下，该连接可能会进一步削弱甚至开裂，从而导致各层之间电气连接出现潜在故障。这在高可靠性应用中是一个重大风险，例如汽车或航空航天电子设备，其中PCB会承受高温或振动。

无环形焊盘通孔设计如何影响信号完整性？

无环形焊盘通孔设计可通过降低寄生电容，显著提升信号完整性。当过孔周围的铜环在PCB各层之间形成不必要的电容时，就会产生寄生电容。这种电容会扭曲高速信号，尤其是在高频应用中。通过移除铜环，信号路径更加纯净，干扰更少，信号质量损失也更小。此外，移除环形铜箔还能确保信号走线能够更靠近过孔布设，而不会遇到可能影响信号的铜焊盘，从而全面提升信号传输质量。这在需要高速数据传输的设计中尤其有价值，例如高频射频电路或数字通信。

如何确保无环形焊盘通孔设计的制造精度？

为确保无环形焊盘通孔设计的可靠性和性能，制造商需要在以下几个方面实现高精度：

l 层对齐：PCB不同层之间的对齐至关重要，以确保通孔在各层之间正确连接。任何对齐偏差都可能导致开路或短路。

l 钻孔精度：钻孔过程必须极其精确，才能确保通孔符合所需规格。孔径或位置的任何偏差都可能导致电气连接不良或机械强度问题。

l 电镀：用于在通孔上镀铜的电镀工艺必须确保铜镀层厚度的均匀性。这一点至关重要，可保证通孔具备足够的机械强度，以承受热应力并保持可靠的连接。制造商通常依赖专用设备来维持这些高精度标准。

无环形孔径PTH设计是否比传统设计更昂贵？

是的，无环形孔径PTH设计通常比传统设计更昂贵，原因如下：

l 更高的制造精度：为打造无环形焊盘孔，制造商需采用高精度设备，如激光钻孔和先进的对位系统，这使得成本较带有环形焊盘的标准设计大幅增加。

l 先进电镀与检测：无环形孔的电镀工艺需要更精细的控制，以确保铜层的附着力达标；此外，还需增加额外的检测步骤来确认通孔的完整性，从而进一步推高成本。

l 设计复杂性增加：无环形焊盘通孔设计通常需要更复杂的设计和测试，这可能会增加PCB开发过程的总体成本。

总体而言，虽然无环形焊盘通孔设计具有布线密度更高、信号完整性更优等优势，但由于其需要专用设备、高精度及严格的质量控制，成本也相应较高。然而，对于许多高性能和紧凑型应用而言，这些优势足以证明额外支出的合理性。
