有效控制PCB材料的经纬方向——经向和纬向——是保持尺寸稳定性和产品质量的关键。即使材料在受热、受潮和受力时的反应存在细微差异，也可能导致翘曲或对齐问题，进而影响性能。在整个制造过程中妥善管理这些方向性特性，能够确保电子设备的可靠性和使用寿命，尤其是在设计日趋复杂和紧凑的情况下。

什么是PCB材料方向及其基本定义？

PCB材料方向是指在制造过程中，印刷电路板（PCB）中各层及材料的排列方式。这种排列方式至关重要，因为PCB材料的特性会因方向不同而有所差异（经向与纬向）。（纬向），这会显著影响最终产品的性能。了解这些方向有助于更精准地控制材料的行为，例如热膨胀、强度和稳定性，而这些特性对于PCB的使用寿命和可靠性至关重要。

经向与纬向有什么区别？

布纹方向（也称为纵向或机器方向）是指PCB材料在制造过程中卷取或进料时所沿的方向。该方向通常与材料力学性能最强的方向一致，例如抗拉强度。

纬向（也称为横向或横方向）与经向垂直。其热膨胀和力学性能往往略有差异。在大多数情况下，材料在纬向的膨胀程度大于经向，这可能会影响PCB的整体尺寸稳定性。

为了更结构化、更清晰地呈现经向与纬向的区别，这里提供一张简单的对比表：

例如，如果PCB在焊接过程中暴露于高温，经纱方向的膨胀可能导致翘曲或变形，从而引发制造缺陷。

PCB尺寸和方向是如何确定的（例如，36英寸×49英寸示例）？

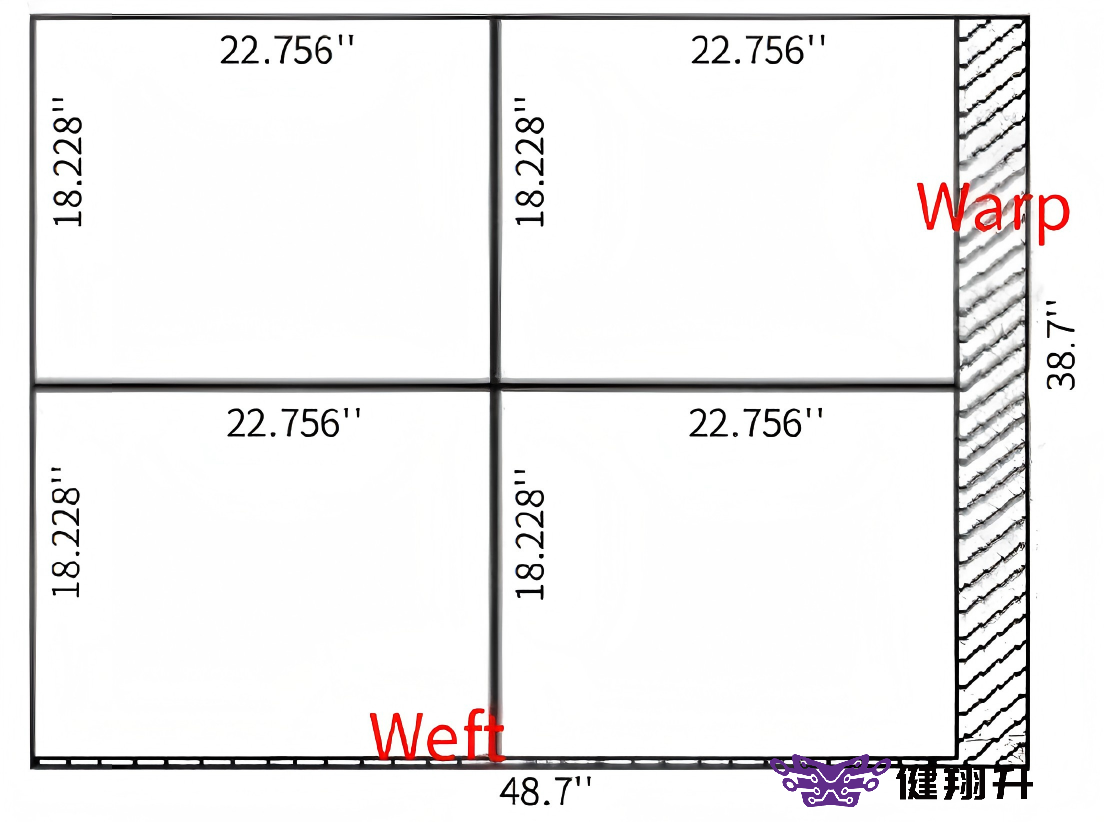

PCB材料的尺寸（例如36英寸×49英寸）通常由制造过程中所用的大尺寸基材（如覆铜板）决定。在这些材料中，经向与较短的一边（36英寸）一致，纬向则与较长的一边（49英寸）一致。这是因为PCB材料通常以经向方向卷取或送入生产线。

当设计师指定PCB的尺寸时，必须考虑材料各向异性特性对最终设计的影响。例如，如果PCB需要具备柔性或承受一定程度的热循环，设计师可能会选择调整纤维方向，以最大限度地减少PCB关键区域的热膨胀。

FR-4和玻璃纤维中的经向与纬向分别源自何处？

FR-4和玻璃纤维——两种常用的PCB材料——均为纤维材料，经特定工艺处理后，会确定其经向和纬向。

FR-4是一种由编织玻璃纤维和环氧树脂组成的复合材料，其经向受玻璃纤维编织方向的影响。在经向上，玻璃纤维丝紧密交织，使该方向具有更高的强度。这使得材料在经向上的刚性和强度都高于纬向。

PCB中使用的玻璃纤维通常被织成布料，其经向在制造过程中与机器的进给方向一致。这使得经向材料更坚固、更稳定，而纬向则可能具有稍高的柔韧性。

从实际角度来看，这意味着印刷电路板的性能，尤其是其机械强度，会因设计和制造过程中经向与纬向方向的取向不同而有所差异。了解这些方向在应力、温度和湿度变化下的表现，对于防止生产过程中出现翘曲和分层等缺陷至关重要。

为什么必须严格控制PCB材料方向？

正确控制PCB材料的经纬方向——经向和纬向——对于确保最终产品的可靠性、尺寸稳定性及机械强度至关重要。即使材料在受力时的膨胀或行为存在微小差异，也可能导致翘曲、开裂或电气连接不良等缺陷。通过在PCB制造过程中管理这些方向性特性，制造商可以确保其产品的长期性能和可靠性。

热膨胀差异如何影响可靠性？

热膨胀是指材料在受热或冷却时尺寸发生的变化。在PCB材料中，经向（机器方向）和纬向（横向）的热膨胀率往往不同。通常情况下，在受热时，纬向的膨胀程度大于经向。

例如，在焊接或回流焊等高温工艺中，如果PCB材料因热膨胀差异而发生不均匀膨胀，就可能导致电路板翘曲。这种翘曲会引发元件错位、焊点开裂以及电气连接不良等问题。管理这一差异可确保PCB行为可预测，从而防止缺陷并提高产品的可靠性。

尺寸稳定性和吸湿性有何不同？

尺寸稳定性是指材料在不同条件下（如温度和湿度变化）保持其尺寸和形状的能力。在PCB制造中，经向和纬向的吸湿率存在差异。通常，纬向的吸湿率略高于经向，这会导致材料在不同方向上出现不同程度的膨胀和收缩。

例如，如果PCB暴露于潮湿环境中的水分，它在纬向的膨胀程度可能大于经向，从而导致电路板变形。这可能会引发元件安装不良或组装困难等问题。通过控制方向性，制造商可以降低这一风险，确保PCB即使在环境条件波动时仍能保持尺寸稳定性。

机械强度差异如何影响PCB？

印制电路板材料的机械强度在各个方向上并不均匀。一般来说，经向的抗拉强度（抗拉伸能力）高于纬向，而纬向的材料通常更具柔韧性。这意味着，与纬向相比，印制电路板在经向上更不易发生变形。

例如，如果PCB受到机械应力（如安装过程中出现弯曲或压力），电路板更有可能沿纬向弯曲或断裂。如果经向和纬向没有得到妥善管理，就可能导致性能不可预测，比如PCB分层（各层分离）或断裂，尤其是在智能手机或服务器等高应力应用中。正确的方向控制可确保PCB在承受机械力时不会发生故障。

多层PCB应力累积与翘曲风险是如何产生的？

在多层PCB中，不同层之间经向与纬向方向错位所导致的应力累积可能会引起板子翘曲。如果内部各层的经向方向未与外层保持一致，各层之间热膨胀系数和机械强度的差异将导致电路板翘曲或表面不平整。

例如，在一块四层PCB中，如果顶层和底层沿经向对齐，而内层则沿纬向对齐，那么该PCB在受到热或压力作用时可能会产生内部应力。随着时间推移，这可能导致变形或翘曲，从而使该PCB不适用于高精度应用。在层压和压制过程中控制经纱与纬纱的对齐，可降低翘曲风险，确保PCB在严苛应用中保持稳定且功能正常。

PCB经向与纬向方向差异会影响哪些关键性能指标？

PCB材料（经向与纬向）的排列方向会对多种性能指标产生显著影响，例如热膨胀、尺寸稳定性、机械强度以及高温响应。这些差异可能导致制造过程中出现翘曲、应力和错位，从而影响最终产品的性能。了解这些因素在经向和纬向上的表现，对于确保PCB的质量至关重要。

热膨胀系数（CTE）有哪些差异？

热膨胀系数（CTE）是衡量材料随温度变化而膨胀或收缩程度的指标。印刷电路板材料在经向和纬向通常具有不同的热膨胀系数，这可能导致在加热和冷却循环中出现不均匀的膨胀。纬向的热膨胀系数通常高于经向，这意味着它在受热时膨胀得更多。

例如，在焊接或回流焊过程中，如果PCB材料在经向和纬向的膨胀速率不同，就可能导致PCB翘曲。这种错位可能会造成元器件安装位置偏移或焊点质量不佳。在智能手机或服务器等精密电子设备中，温度波动十分常见，因此有效管理热膨胀系数差异对于确保设备的可靠性和耐用性至关重要。

尺寸收缩与膨胀有何不同？

尺寸收缩与膨胀是指材料在暴露于温度和湿度等环境因素时，其尺寸发生的变化程度。在PCB制造中，经向和纬向的收缩或膨胀速率存在差异。

例如，当PCB吸收水分或经历热循环时，其纬向的尺寸变化速率通常高于经向。这会导致翘曲或变形，尤其是在高密度互连（HDI）设计中，而这类设计对元件的精确放置要求极高。通过受控的材料对齐来妥善管理这些尺寸变化，可避免装配问题并提高产品质量。

机械强度特性有何不同？

PCB材料的机械强度在不同方向上并不均匀。一般来说，经向的抗拉强度（抗拉伸能力）高于纬向。在考虑PCB在机械应力下的表现时，这一差异至关重要。

例如，如果在组装过程中或最终使用时，PCB受到弯曲或压力作用，纬向更容易发生变形甚至开裂，而经向则更能抵抗这些外力。在汽车电子等应用中，PCB会暴露于振动和机械应力之下，因此必须妥善管理这种力学强度差异，以避免PCB失效。确保正确的方向对齐可提高PCB的耐用性和性能。

高温工艺如何影响PCB材料的定向？

回流焊和波峰焊等高温工艺会对PCB造成显著的热应力。材料对热量的反应取决于其经向和纬向。如前所述，纬向通常比经向膨胀得更多，这可能导致在高温环境下应力累积或变形。

例如，在多层PCB中，不同方向层之间的热膨胀不匹配可能导致PCB翘曲，从而引发元件错位或最终产品失效。在高温工艺过程中，如汽车或航空航天应用中所用的工艺，必须有效控制经向和纬向的热响应，以避免产品缺陷，并确保在高工作温度下仍能保持优异性能。

PCB经向与纬向在制造中的关键控制点及注意事项有哪些？

在PCB制造过程中，控制各阶段材料的经向和纬向方向对于确保一致质量和可靠性能至关重要。这些控制点贯穿从初始切割阶段到最终检验的全过程。在整个工艺流程中妥善管理经向和纬向方向，可有效避免翘曲、错位及焊接不良等缺陷，从而保障产品的使用寿命。

在裁剪过程中如何控制经向和纬向方向（操作指南）？

在PCB制造过程中，切割工序必须严格控制，以确保经向和纬向方向的正确对齐。在此阶段，应标记、追踪并保持方向性，以防止后续生产线出现错误。

如何根据设计规范切割材料？

PCB材料必须按照设计图纸进行裁剪，经向和纬向方向须有明确标注。设计图纸应明确标示每个PCB区域的朝向，以确保裁剪过程中对齐无误。例如，如果PCB设计规定某些区域应与经向对齐，则操作人员应遵循这一方向，以避免在后续的层压或焊接等工序中出现错位。

AB材料如何管理（边角裁剪/尺寸差异）？

在某些情况下，会使用AB材料，即从同一张大板材上裁切出两块不同的PCB板，但由于尺寸或边缘切割的不同，这两块板需要采用不同的处理方式。为防止混淆，必须对材料进行清晰标识，并在整个切割过程中仔细保持其经向和纬向的朝向。 这一区分有助于避免不同尺寸或材料属性的电路板之间发生交叉污染。

各个方向的工具有何不同？

根据材料是沿经向还是纬向排列，应选用不同的工具进行切割或加工。经过专门校准的工具可确保切割过程符合板材所需的性能要求。例如，用于切割的圆锯应经过校准，以尽量减少纬向的应力，因为纬向对变形更为敏感。

流程卡在可追溯性和方向控制中发挥着怎样的作用？

工序卡对于在整个生产过程中追踪经向和纬向至关重要。每张工序卡都应清晰标明PCB材料的方向和尺寸，以便操作人员轻松核对所用材料是否正确。这种可追溯性有助于防止错误，并确保多个生产环节的质量控制。

流程卡上应包含哪些信息？

每张工艺卡都应包含清晰的定向标识（箭头、尺寸或颜色编码），以标明经向和纬向的方向。这可确保操作人员始终清楚材料的预期排列方向，从而避免潜在错误在后续工序（如钻孔或焊接）中出现。

第一件是如何检查方向准确性的？

生产过程中的第一件产品（通常称为“首件”）应经过全面的方向性检查，以确保其符合设计要求。确认方向正确后，方可继续进行整批产品的生产。这可防止错误在整个生产过程中蔓延。

在层转移和流动过程中，如何控制经向和纬向方向以避免混淆？

在层转移和流经各种PCB工艺过程中，保持方向一致性至关重要，以避免因错位而导致的缺陷。

方向信息如何在工艺卡上持续传递？

工艺卡片为每一层提供方向性指导，确保经向和纬向信息在工艺的每个步骤中都能准确传递。这种信息的传递能够保证方向的一致性，从而降低后续操作（如曝光或显影）中出现混淆和错误的风险。

曝光与显影过程中的方向一致性是什么？

在曝光和显影阶段，保持PCB的定向对齐至关重要。由于这些阶段涉及感光材料的曝光，任何对齐偏差都可能导致图案形成错误。确保在这些阶段准确遵循经向和纬向方向，可防止图案偏移，从而保证PCB结构的精确性。

如何在物料流动过程中防止混料？

在材料经过各个制造阶段时，务必采取有效管控措施，以防止不同经纬向的材料相互混用。清晰的标识、物理屏障以及排程系统都有助于确保材料始终正确对齐，从而降低混淆和失误的风险。

方向控制的标准操作程序（SOP）是什么？

标准操作规程（SOP）在每个环节都必须严格遵守，以确保整个生产过程的一致性。这些规程详细规定了操作人员在裁剪、层压、钻孔及其他关键工序中如何管理经向和纬向，从而确保最终的PCB与设计规格完全一致。

PCB层压中经向和纬向的关键控制点有哪些？

在层压过程中，经向和纬向的对齐至关重要，以确保PCB保持其形状和尺寸稳定性。

如何设计层压结构以实现方向一致性？

层压结构必须确保所有各层的经向和纬向方向正确对齐，否则可能出现翘曲或分层。所有各层应采用相同的经向方向，或经过精心设计以平衡各层之间的膨胀差异。

核心层与预浸料层的朝向应如何匹配？

核心板与半固化材料（预浸料层）的朝向必须严格匹配。如果预浸料的朝向与核心板的翘曲方向不一致，可能会导致层压过程中压力分布不均，从而引发分层或翘曲。

多层PCB应如何进行对称设计以实现应力平衡？

对于多层PCB，设计时应确保以中心层为中心对称，以平衡内部应力。这样可降低热循环过程中发生翘曲的风险，因为各层不匹配会导致热膨胀不均匀。外层应与内层核心层按正确方向对齐，以确保生产过程中的应力平衡。

层压各层时，正确的方向标准步骤是什么？

层压的标准步骤应包括在压制前逐层验证方向对齐情况。操作人员必须确认每层的经向和纬向方向，并确保其一致性。这可防止出现可能导致最终PCB错位或缺陷的错误。

层压检查清单应包含哪些内容？

层压检查清单应核实每层的朝向、材料厚度，以及与预浸料或芯材的匹配情况。任何偏离标准的情况都应立即标记。

层压工艺中常见的错误有哪些？

常见错误包括忽视预浸料方向或依赖经验而非标准操作程序（SOP）。这些错误可能导致层压不均匀，从而使得PCB在受力时发生翘曲或失效。

经向和纬向如何影响钻孔精度？

在钻孔过程中，经向和纬向会影响孔位的精度以及PCB布局的整体准确性。

方向性如何影响钻孔精度？

沿不同方向钻孔（经向与纬向）会影响孔的精度。材料的膨胀特性可能导致孔位错位，从而造成电气连接不良或元器件安装位置偏移。

收缩补偿如何与方向相关联？

补偿钻孔过程中材料的收缩，需要了解材料的方向性。如果经向和纬向的收缩率不同，则必须在钻孔编程中进行相应调整，以确保孔洞尺寸和位置的准确性。

钻带设计的作用是什么？

钻带设计应考虑材料的膨胀特性。根据经纱与纬纱的差异，必须调整钻孔路径和带材对齐方式，以确保最终钻出的孔洞与设计完全一致。

关键钻孔控制点有哪些？

钻孔控制点应着重于保持孔径一致，确保孔位精准对齐，并针对各方向之间的收缩差异进行调整。

最终检验如何评估经向和纬向控制的有效性？

最终检验评估的是在整个生产过程中经纱和纬纱方向的管理情况。这一点至关重要，以确保PCB符合设计规格并能可靠地运行。

如何测量和评估翘曲？

可通过使用激光或光学传感器检测PCB的平整度来测量翘曲。如果翘曲超出公差范围，则表明前期阶段的方向控制不当。

如何评估尺寸稳定性和方向性？

通过测量板材在暴露于环境条件（例如温度变化或湿度）前后尺寸的变化，来评估其尺寸稳定性。任何显著的变化都可能表明方向性控制不佳。

高端产品（服务器/通信板）如何进行方向控制测试？

对于服务器或通信板等高端产品，尺寸稳定性和翘曲问题至关重要，因为即使轻微的错位也可能导致性能问题。这些产品通常要在高温高湿条件下接受严格测试，以评估PCB在受力时保持形状和尺寸的能力。测试过程确保经向和纬向得到妥善管理，从而深入了解制造工艺的有效性及产品的整体可靠性。

如何分析方向性问题的异常结果？

如果在最终检验中发现翘曲、错位或变形等异常情况，则会进行根本原因分析。这包括追溯整个制造工序，以确定经向和纬向可能在哪个环节出现了对齐错误。通过审查工艺卡片、层间对齐及层压工艺，制造商可确定问题是否由方向管理不当引起，从而有助于防止未来生产批次中出现类似问题。

结论

管理PCB材料的经向和纬向方向对于确保最终产品的稳定性、可靠性和性能至关重要。通过在制造过程的每一个环节——从切割与层压，到钻孔与最终检验——对方向特性进行细致把控，制造商能够有效避免翘曲、错位及焊接不良等缺陷，从而交付符合设计规格的高品质PCB。

作为经验丰富的PCB和PCBA供应商，健翔升致力于为客户提供符合最高行业标准的顶级产品。凭借多年的经验与对精准度的不懈追求，健翔升确保我们生产的每一块PCB都可靠、耐用，并能胜任最严苛的应用场景。

常见问题

如何快速识别PCB的经向和纬向？

识别PCB的经向和纬向对于确保整个制造过程中的正确对齐至关重要。以下是一些快速方法：

1. 查看制造商的文档：最可靠的方法是查阅设计图纸或工艺卡片，这些文件通常会标明经向和纬向的正确方向。

2. 视觉指示器：制造商通常会在PCB上用箭头、标签或尺寸标识来标明经向，以显示材料的预期方向。

3. 材质测试：轻轻弯曲电路板（务必小心），即可看出其纤维的走向。通常，经向的强度会高于纬向，且柔韧性较差。

4. 边缘检查：注意观察边缘处的纹理图案或制造标记，因为这些通常反映了材料在生产过程中的进料方向。

预浸料（PP）是否需要区分其方向？

是的，预浸料（一种用于PCB制造的半固化树脂材料）必须像核心PCB材料一样，对其方向性进行严格管理。预浸料层的取向在层压过程中起着关键作用，会影响PCB的强度、热稳定性及整体性能。

如果预浸料的方向未与芯层正确对齐（即未沿正确的经向或纬向排列），可能会导致分层、错位或翘曲等问题。务必确保预浸料的纤维方向与芯材一致，或遵循规定的图案设计，以保持结构完整性。

经向和纬向方向误差最可能出现在哪个阶段？

在PCB制造的层压和钻孔阶段，经纱和纬纱方向的误差最容易暴露出来。这些阶段涉及多层堆叠和精确的孔位定位，而这两者都深受材料方向的影响。如果图层未正确对齐，可能导致：

l层压过程中，由于热膨胀不匹配导致的PCB翘曲。

l 孔位偏移以及钻孔精度差，若在设置时未考虑材料的方向特性。

此外，可在目视检查或最终测试中发现缺陷，例如检查热暴露后的尺寸稳定性或翘曲情况。

单面PCB需要方向性控制吗？

是的，单面PCB同样需要方向控制，尽管其必要性不如多层板那么强烈。虽然单面PCB的层数较少，但确保材料正确对齐仍然至关重要，以避免出现翘曲或变形等问题。

在单层电路板中，材料的各向异性会影响可焊性、尺寸稳定性和热性能。如果未能妥善控制经向和纬向，即使是焊接或元器件贴装等简单工艺，也可能导致缺陷。因此，控制单面PCB中的经向和纬向有助于保持整体质量和可靠性。
