表面贴装技术(SMT)通过实现更小型、更快捷、更高效的电路板设计,彻底改变了电子世界。与传统的通孔技术不同,SMT允许元器件直接贴装在印刷电路板(PCB)的表面,从而显著提升电子设备的性能和可靠性。随着对紧凑型高性能电子设备的需求持续增长,了解表面贴装技术(SMT)对于从事电子设计或制造的每个人而言变得愈发重要。在本指南中,我们将深入探讨SMT的核心原理、其优势、组装流程,以及为何它已成为现代PCB设计的首选技术。

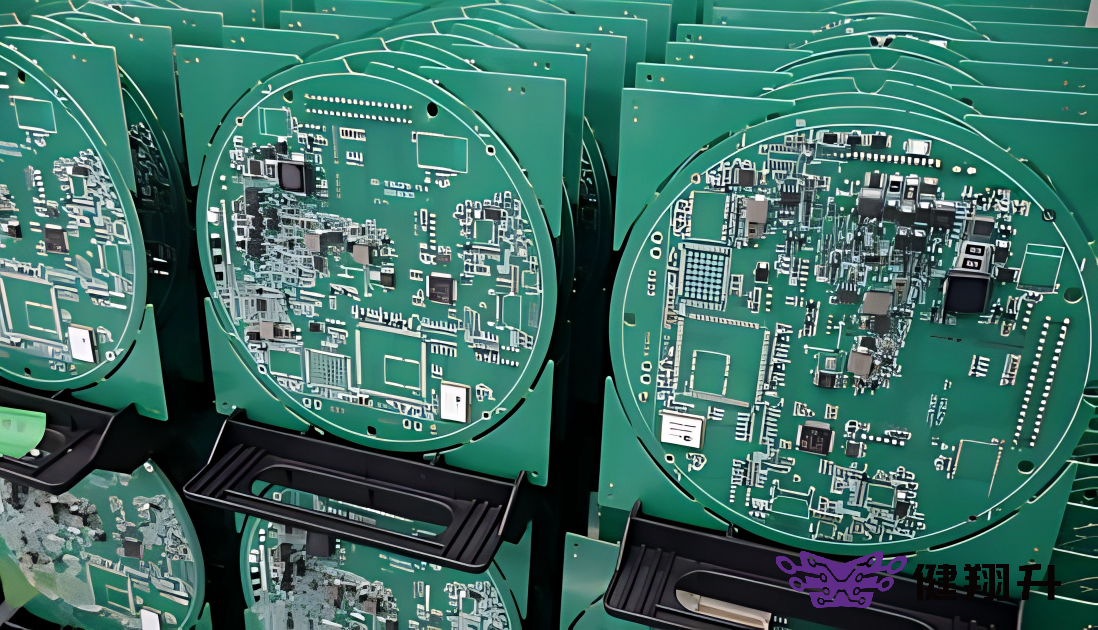

什么是SMT(表面贴装技术)?
表面贴装技术(SMT)是一种将电子元器件直接贴装到PCB表面,而非通过孔洞插入的方法。这种方法能够实现更紧凑的设计,因此成为现代电子技术中的关键技术。
与传统的通孔技术不同,传统通孔技术是将元器件插入PCB上的孔中,并从另一面进行焊接;而SMT元器件则只需简单地放置在电路板表面并进行焊接。这种技术速度更快、效率更高,且能实现更小型、更密集的PCB设计。因此,SMT几乎应用于所有现代电子产品,从智能手机到电脑和消费类电器。
SMT的主要优势:
l 更小的元器件:SMT元器件比通孔元件更小、更轻。
l 更快的组装:自动化设备,如贴片机,使SMT组装更加迅速且可靠。
l 元件密度更高:更多元件可安装在PCB上,实现紧凑的设备设计。

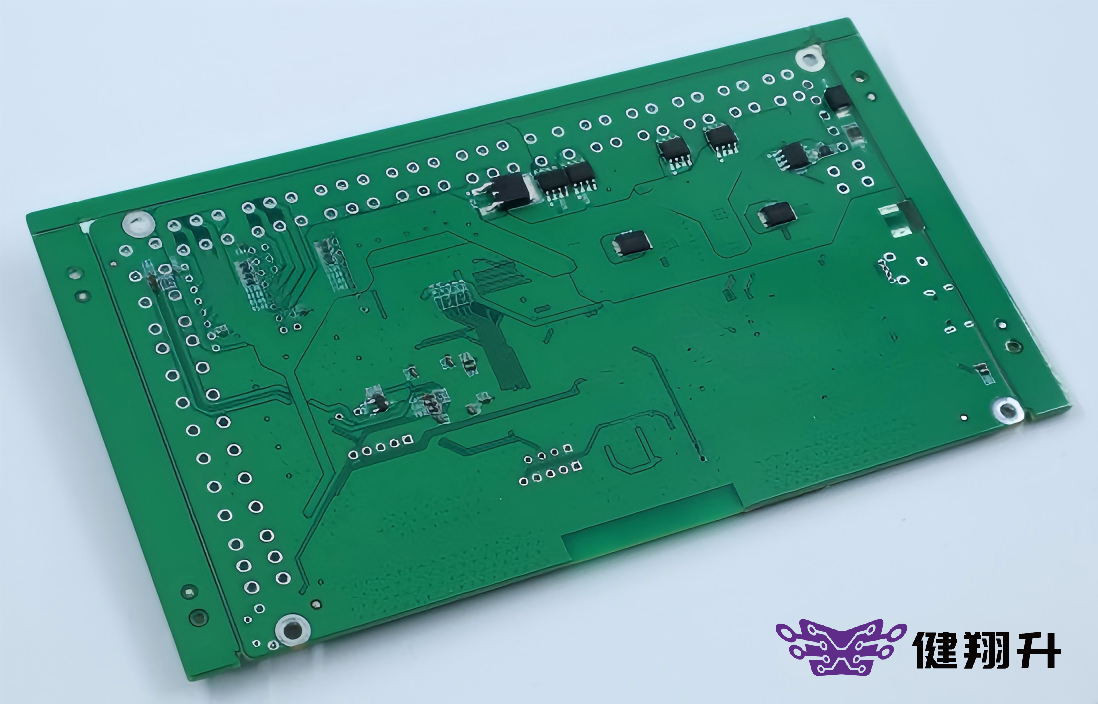

传统通孔技术与SMT的对比
传统通孔技术与表面贴装技术(SMT)是两种将电子元件安装到PCB上的不同方法。它们之间的关键区别在于:通孔技术是将元件通过PCB上的孔洞插入,而SMT则是直接将元件贴装在电路板的表面,从而实现更紧凑、更高效的电路设计。
下表突出了传统通孔技术与表面贴装SMT在各个方面的关键差异。
| 外观 | 通孔技术 | 表面贴装技术(SMT) |
| 元件贴装 | 元器件插入PCB上的孔中,并在另一侧进行焊接。 | 元器件直接放置在PCB表面,并在同一侧进行焊接。 |
| 元件尺寸 | 更大,需要电路板上更多空间。 | 更小的元件可实现更紧凑的设计。 |
| 组装工艺 | 较慢,通常为手动或半自动化。 | 更快,高度自动化,采用贴片机等设备。 |
| 成本 | 通常较高,因为组装更复杂。 | 成本更低,尤其适用于大批量生产。 |
| 可靠性 | 由于通孔结构,更容易受到机械应力的影响。 | 可靠性更高,机械故障点更少。 |
| 设计灵活性 | 在元件布局方面灵活性较低。 | 高度灵活,能够以更密集的布局放置元件。 |
表面贴装技术的历史发展
SMT从通孔技术的演变
SMT于20世纪60年代问世,旨在应对通孔技术的局限性。通孔技术需要使用体积大、笨重且引脚较长的元器件,这些元器件需穿过PCB上的孔洞插入。这导致电路板体积增大、效率降低,同时制造成本高昂且工艺复杂。
相比之下,SMT引入了无引线的更小元件,使这些元件能够直接贴装在PCB表面。其关键优势在于减少了元件所需的占用空间,从而能够在单块PCB上容纳更多元件。
SMT发展史上的重要里程碑
20世纪60年代:表面贴装技术的最初实例在美国诞生,各公司开始探索如何缩小电子元器件的尺寸及其在电路板上的布局。
20世纪80年代:随着自动贴片机的开发,SMT技术开始在业界得到广泛应用,从而加快了组装速度。
20世纪90年代:表面贴装器件(SMD)的进展推动了进一步小型化,使小型设备的生产变得更加容易。
2000年代及以后:自动化、焊接技术和元器件材料的持续进步进一步提升了表面贴装技术的效率与可靠性,使其成为当今PCB组装的行业标准。
推动SMT日益流行的当前趋势
随着消费者对更小、更强大的电子设备的需求不断增长,SMT的普及率持续提升。推动这一增长的关键趋势包括:
l 小型化:随着设备日益紧凑,SMT使设计人员能够在更小的PCB上安装更多元件。
自动化:更新、更先进的组装设备降低了生产成本,使表面贴装技术(SMT)的效率更高,尤其是在大批量生产中。
l 消费电子需求:智能手机、可穿戴设备和物联网设备的兴起,都依赖于SMT技术实现其小型化和高密度设计。
l 环境关注:与通孔技术相比,SMT的高效率和减少废弃物的特点使其成为印刷电路板制造中更环保的选择。

为什么SMT在现代电子领域至关重要?
SMT在现代电子领域至关重要,因为它能够实现更小型、更高效且更具成本效益的设计,从而打造出体积紧凑、性能卓越的设备,同时提高可靠性并缩短生产周期。

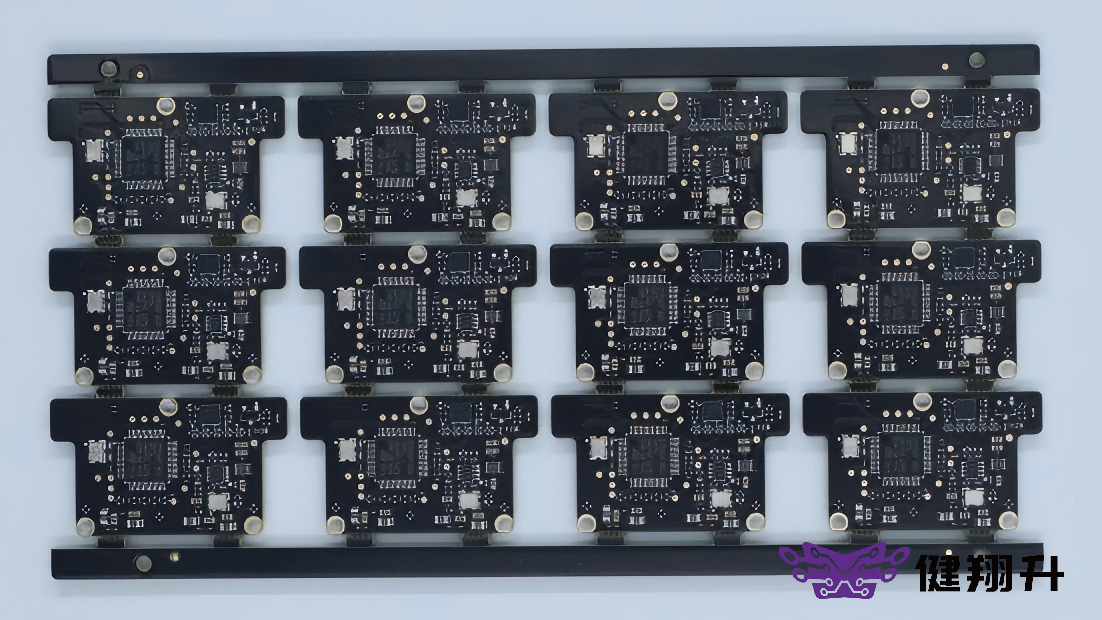

SMT对PCB设计与制造的影响
在现代PCB中使用SMT的优势
表面贴装技术(SMT)在现代印刷电路板(PCB)设计中发挥着至关重要的作用。它允许元器件直接贴装在PCB的表面,而无需通过孔洞插入。这一技术改进了电路板设计,使布局更加紧凑,从而能够制造出体积更小、功能更强大的设备。SMT还支持采用自动化的贴片机等设备,实现更快速的制造流程,从而缩短组装时间并降低人工成本。其结果是效率更高、成本更低,整体性能也得到提升。
SMT如何助力小型化与高密度电路
表面贴装技术(SMT)的主要优势之一在于其有助于实现小型化。由于SMT元件体积更小,且无需引线穿过电路板,因此在相同空间内可容纳更多元件。这使得设计出更小巧、功能更强大的设备成为可能,而这在消费电子行业中至关重要。SMT可实现高密度电路,使复杂的电子系统能够紧凑地集成到智能手机和可穿戴设备等小型设备中,同时不牺牲性能。
SMT在PCB生产中的成本效益
SMT大幅降低了PCB的生产成本,尤其是在大批量生产中。由于组装过程高度自动化,它能最大限度地减少人为失误,并降低对人工劳动的需求。此外,SMT元器件的生产成本通常低于通孔元器件,这是因为SMT元器件所用材料更少,且在组装过程中更易于操作。这种成本效益使SMT成为大规模生产的首选,有助于降低消费电子产品的最终价格。
SMT在消费电子中的作用
依赖SMT的产品示例
表面贴装技术已成为众多消费电子产品的核心。诸如智能手机、笔记本电脑和平板电脑等设备,其小型化、紧凑型的印刷电路板高度依赖于SMT技术。这些设备中所使用的微型元件——例如电阻器、电容器和集成电路(IC)——均采用表面贴装方式,以节省空间并提升性能。像智能手表、游戏机甚至家用电器等其他产品也依赖于SMT,以满足小型化封装中高性能的需求。
消费电子中SMT的优势
在消费电子领域采用表面贴装技术(SMT)具有多项关键优势。首先,它能够在不牺牲功能性的前提下,实现更小巧、更轻薄的设备。例如,如果没有SMT技术,智能手机便无法做到如此纤薄且性能强劲。其次,SMT通过降低机械应力风险并提供更优质的电气连接,能够提升设备的性能与可靠性。最后,SMT的高性价比有助于使高科技消费设备惠及大众,让更广泛的消费者群体能够用上先进的电子产品。此外,SMT还支持消费电子产品的快速开发与演进,因为它能缩短生产周期,加快产品上市速度。

SMT在PCB组装中是如何工作的?
SMT通过在电路板上涂敷焊膏、利用自动贴片机放置元器件,然后使用回流焊炉熔化焊料,从而将元器件固定在电路板上,完成PCB组装。
SMT组装工艺:概述
SMT组装工艺的步骤
SMT组装工艺包含多个关键步骤,以确保电子元件被正确放置并连接到PCB上。这些步骤包括:
l 焊膏涂布:第一步是使用钢网印刷机将焊膏涂布到PCB上。这种焊膏是由微小的焊料颗粒和助焊剂混合而成,日后有助于将元器件牢固地焊接在电路板上。钢网可确保焊膏精确地涂布在元器件将要安装的位置。
l 元件贴装:涂布焊膏后,将元件贴装到电路板上。这一工序由称为“贴片机”的自动化设备完成,它们会拾取元件并将其准确地放置在焊膏上。这是一个快速且精准的过程,可最大程度地降低人为失误。
l 回流焊接:SMT工艺的最后一步是回流焊接。整个电路板在回流焊炉中加热,焊膏熔化后在元件与PCB之间形成牢固的连接。这一步骤需要精确控制温度,以确保焊料形成坚固、可靠的焊点,同时不会损坏敏感元件。
所用自动化装配机的说明
贴片机是自动化系统,能够精准地从送料盘中拾取微小元件,并按照预先设定的布局设计将其放置到PCB上。这类机器效率极高,可有效减少人为失误并加快生产速度。由于它们以高速运行,能够确保元件被放置在正确的位置,从而快速实现高密度和复杂的设计。
SMT中焊接技术的重要性
在SMT工艺中,焊接至关重要,因为它建立了元器件与PCB之间的电气连接。恰当的焊接能够确保不存在冷焊点,否则可能导致电气故障。回流焊工艺必须严格控制,以避免出现诸如焊桥(焊料连接到非预期引脚)或元器件过热等问题。高质量的焊接可带来更可靠、更持久的电子产品。

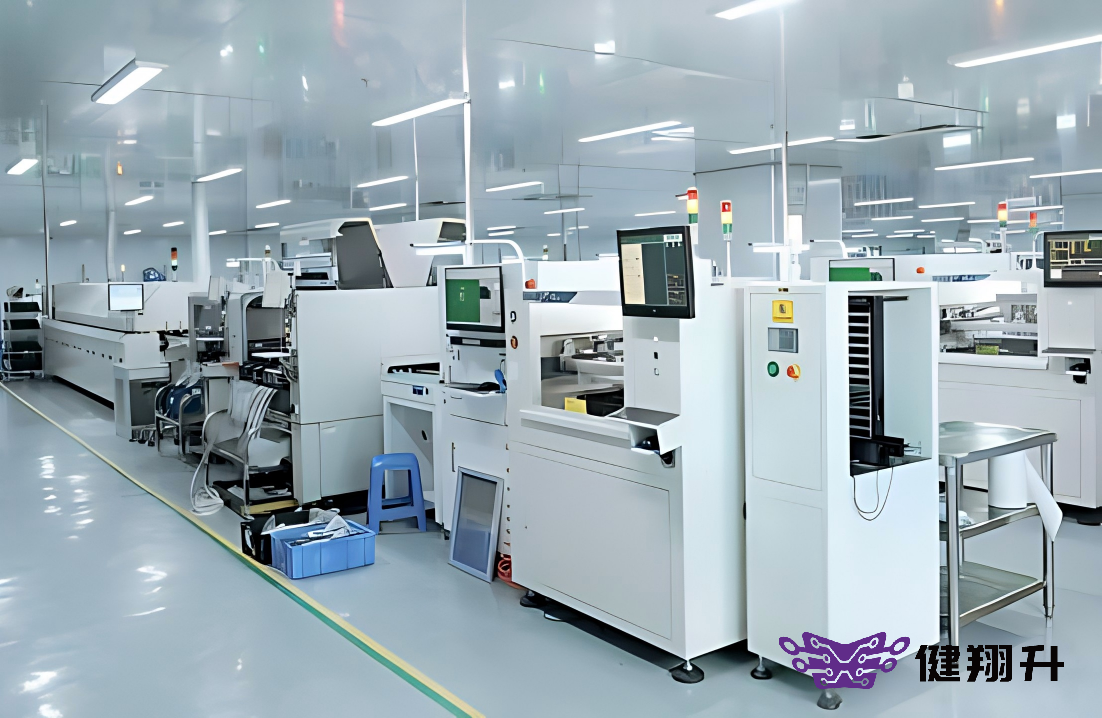

SMT组装中使用的关键设备
关键设备简介:贴片机、回流焊炉、钢网印刷机
贴片机:该机器从托盘上拾取SMT元器件,并将其精确地放置在PCB上所需的位置。它采用机械臂和视觉系统以确保精度,是实现高速、高精度组装不可或缺的设备。
l 回流焊炉:回流焊炉用于熔化焊膏,确保元器件牢固地贴装在PCB上。该炉以受控的方式对电路板进行加热,使焊料均匀熔化并形成牢固的连接,同时不会损坏敏感元件。
l 模板印刷机:模板印刷机在元器件贴装前,将适量的焊膏精确地涂覆在PCB上。模板是一块薄金属片,上面开有与元器件焊盘相对应的孔洞,可确保在正确的位置涂覆适量的焊膏。这一步骤对于保证焊点质量至关重要。
这些机器如何助力SMT的效率与精度
这些机器协同工作,使SMT组装过程高效、精准且可靠。贴片机确保元器件被放置在正确的位置,即使面对小型或形状不规则的元器件也能胜任。回流焊炉则保证焊接过程均匀一致,同时确保元器件完好无损,从而实现牢固的电气连接。最后,钢网印刷机可确保焊膏涂布均匀且精准,从而避免焊接过程中出现缺陷。这些设备协同工作,能够最大限度地减少人为失误,提高生产速度,并在大规模生产中确保高质量、一致的成果。

SMT中使用的元器件有哪些?
表面贴装技术所用的元器件包括电阻器、电容器和集成电路(IC),这些元器件均设计为直接贴装在印刷电路板表面,以实现紧凑、高效且可靠的电子组件。
常见SMT元器件及其特性
典型SMT元件的描述
SMT元器件体积小巧、外形扁平,设计用于直接贴装在PCB表面。最常见的类型包括:
l 电阻器:这些元件用于限制电路中电流的流动。在表面贴装技术(SMT)中,电阻器采用小型扁平封装,常见尺寸有0603、0805和1206等。
电容器:电容器可暂时储存电能,并在需要时释放。SMT电容器同样体积小巧、外形扁平,通常采用陶瓷材质,广泛应用于高频电路中。
l 集成电路(IC):集成电路是在单个封装内集成的电子元件集合体(如晶体管、电阻和电容)。表面贴装集成电路包括几乎每种现代电子设备中都有的微芯片和处理器,其尺寸从小型芯片到大型多引脚封装不等。
SMT元件如何设计以配合表面贴装工艺
SMT元件设计用于贴装在PCB表面,这与传统通孔元件不同,后者需要在电路板上钻孔以进行插装。这些元件的底部通常带有扁平引脚或焊盘,可直接与PCB表面接触。SMT元件变得更小、更坚固,从而可在电路板上实现更高的元器件密度。这种设计有助于更轻松地打造体积更小、更紧凑的电子设备,例如智能手机和可穿戴设备,同时提升生产速度与可靠性。

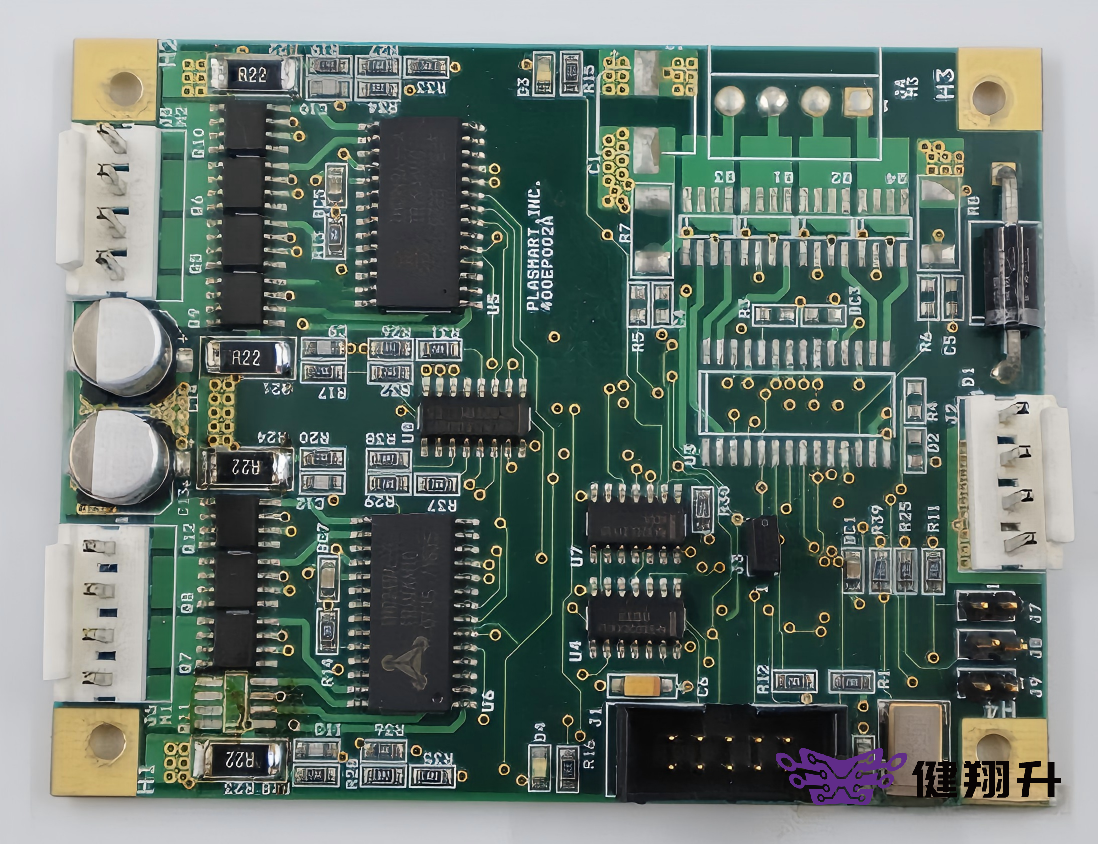

SMT封装类型
常见SMT封装概述
SMT元器件有多种封装类型,每种封装都针对尺寸、功能和制造便利性等方面的不同需求而设计。以下是常见的几种类型:
l QFP(四边扁平封装): 一种四边均有引脚的方形或矩形封装。它常用于引脚数量较多的芯片,适用于微控制器等高密度应用。
l BGA(球栅阵列): 这种封装的引脚呈底部小型焊球状。BGA常用于高性能芯片,如处理器,因为它能实现更快的信号传输并改善散热性能。
l SMD(表面贴装器件):一种用于放置在PCB表面的元器件的统称。SMD有多种形状和尺寸,包括电阻、电容、二极管等。
l SOIC(小外形集成电路): 一种小型扁平封装,引脚位于两侧。它常用于中高密度应用,例如存储芯片和运算放大器。
这些封装之间的差异及各自适用场合
以下是对比表,清晰地突出了QFP与BGA、SMD与SOIC之间的差异,并说明了每种封装通常的使用场景:
| 外观 | QFP(四边扁平封装) | BGA(球栅阵列) | SMD(表面贴装器件) | SOIC(小外形集成电路) |
| 引脚配置 | 封装四面均有引脚 | 封装底部的焊球 | 表面贴装元件的统称 | 封装两侧均有引线 |
| 用途 | 引脚数量众多且需易于手工焊接的器件 | 要求快速数据处理和良好散热的高性能芯片 | 各种元件,如电阻、电容等 | 需要比典型SMD更多引脚的元件,如存储芯片或运算放大器 |
| 焊接难度 | 更易手工焊接 | 焊接难度较大,需要先进设备 | 更易采用自动化贴装 | 难度适中,可手工焊接或自动化焊接 |
| 尺寸与密度 | 更大,不那么紧凑 | 占用面积更小,引脚密度高 | 因组件而异,通常紧凑 | 比QFP更小,适用于中等密度应用 |
| 热管理 | 适度散热 | 由于采用焊球,散热性能优异 | 因组件类型而异 | 更适合中等密度设计 |
| 性能 | 适用于通用应用 | 适用于高速、高性能芯片 | 通用型,用于中低复杂度应用 | 适用于需要更多引脚但对性能要求不高的设备 |
| 何时使用 | 当需要大量引脚且需手工焊接时 | 当高速处理和热管理至关重要时 | 适用于多种应用场景 | 当需要中等密度、紧凑且引脚更多的设计时 |
使用SMT有哪些优势?
使用SMT的优势包括:提升性能与可靠性,通过更小的元件和更高的密度实现成本节约,改善散热效果,以及借助自动化实现更快、更高效的制造。
SMT 组件的性能与可靠性提升
SMT如何提升电子设备的性能与使用寿命
表面贴装技术(SMT)显著提升了电子设备的性能和使用寿命。通过采用更小的元器件,并将其直接贴装在印刷电路板(PCB)表面,SMT能够实现更紧凑的电路设计,缩短信号传输路径。这种走线长度的缩短有助于提升信号在电路板上的传输速度,从而实现更快的性能和更可靠的数据传输。此外,由于SMT元件体积更小、安装更精密,它们对机械应力的敏感性更低,这也有助于延长设备的使用寿命。
信号完整性和散热方面的优势
与传统的通孔技术相比,SMT能提供更佳的信号完整性。元器件排列得更加紧密,从而减少了信号在较长路径上传输时发生衰减的可能性。此外,SMT还能实现更好的散热效果。由于元器件直接贴装在电路板表面,热量能够更均匀地分散在整个PCB上,避免出现热点,降低元器件受损的风险。这一点在智能手机、笔记本电脑和游戏机等高性能设备中尤为重要,因为在这些设备中,热量管理对于保持最佳性能至关重要。
成本效益与空间节省
SMT的经济效益:降低材料成本与缩小PCB尺寸
SMT 在材料和生产成本方面均能显著节省开支。由于SMT元件体积更小,与通孔元件相比,其制造所需材料更少,从而降低了元件的总体成本。此外,SMT还能实现PCB上更高的元件密度,这意味着在实现相同功能时,所需的电路板数量更少。这不仅节省了材料成本,还减少了装配所需的空间,从而降低了整个制造过程的总体成本。
SMT如何实现现代电子产品的紧凑与高效设计
SMT使设计能够更加小型化和紧凑化。通过取消PCB上打孔的必要性,元器件可直接贴装于电路板表面,从而实现更密集的布局。这种紧凑型设计对于现代电子设备至关重要,因为市场对体积更小、功能更丰富的设备的需求持续增长。例如,智能手机、平板电脑和可穿戴设备都得益于表面贴装技术(SMT)的运用,因为它使这些设备能够轻薄小巧,同时内置强大的组件。此外,这种对空间的高效利用还有助于延长电池续航时间,并提升设备的整体性能。

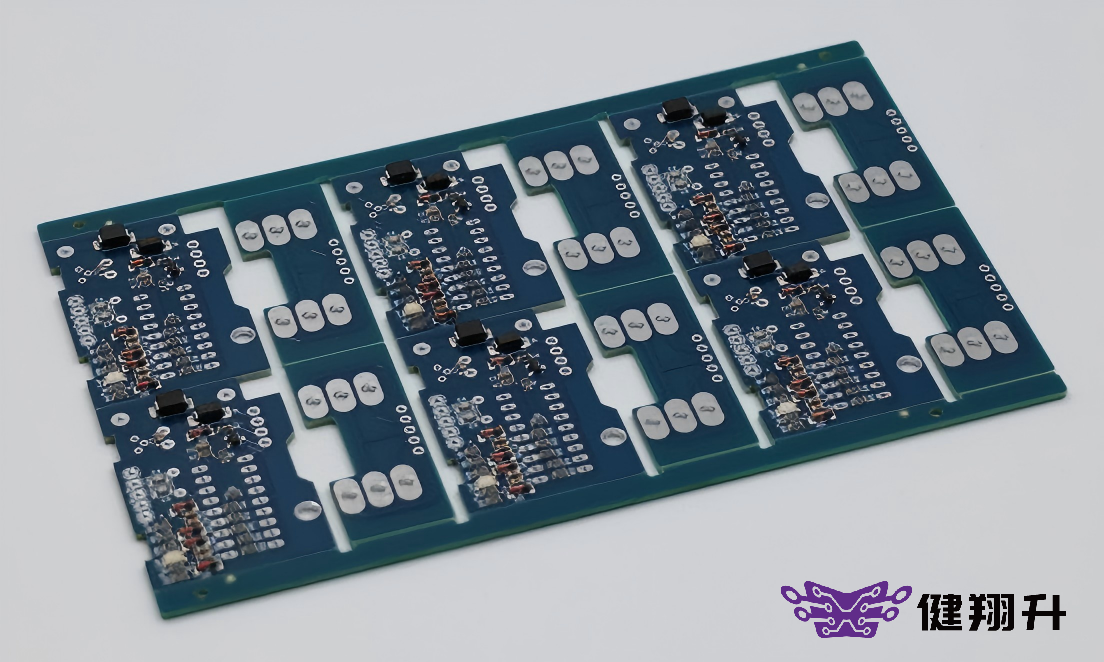

提高制造速度与自动化
自动化在SMT制造中的作用
SMT的一大关键优势在于其高度自动化。SMT组装线配备了贴片机等自动化设备,这些设备每小时可高精度地放置数千个元器件。回流焊炉也实现了焊接过程的自动化,确保焊点均匀且可靠。自动化不仅能加快生产速度,还能提高最终产品的质量和一致性。这对于大批量制造尤其有利,在这种情况下,速度和精度至关重要。
SMT与通孔技术的生产速度对比
SMT生产的速度明显快于传统的通孔技术。通孔元件需要人工插入PCB孔中,并在另一面进行焊接,而SMT元件则直接贴装到电路板表面,一次性完成焊接。自动化贴片机可在极短时间内将元器件贴装到PCB上,而人工组装则需要更长的时间。这种生产时间的缩短带来了更快的交货周期,使制造商能够更迅速地大批量生产产品。因此,SMT非常适合需要大批量生产的行业,例如消费电子和汽车工业。

SMT有哪些挑战和局限性?
SMT面临的挑战和局限性包括:难以处理小型元件、存在焊锡缺陷的风险(如立碑现象和焊桥)、以及在高功率或高频应用中适用性降低——此时通孔技术可能更为有效。
SMT组装中的挑战
处理小型部件时可能出现的困难
表面贴装技术(SMT)的主要挑战之一是小型元件的处理。由于SMT元件比通孔元件小得多、轻得多,因此在组装过程中可能难以操控。自动贴片机负责完成元件的放置工作,但手动操作仍可能存在问题,尤其是在处理微小或形状不规则的元件时。如果操作不慎,小型元件在制造过程中也更容易受损。这些元件体积微小,需要使用精密设备并由受过专业培训的人员操作,以避免出现差错,这使得组装过程更加复杂。
位置或焊接错误的风险(例如,立碑、焊桥)
尽管SMT具有很高的精度,但在组装过程中仍可能出现错误。常见问题包括立碑现象(即元件在焊接过程中一侧翘起)和焊桥现象(即过多的焊料将元件的两个引脚连接在一起,导致短路)。 这些问题通常由焊膏涂布不当、回流炉加热不均匀,或贴片机贴装位置不准确所致。对于引脚不对称的元件(如电阻和电容), tombstoning现象尤其棘手。检测并修复这些错误会增加制造过程的时间和成本,使其成为大批量生产的一大挑战。
SMT 在某些应用中的局限性
某些高功率或高频电路中的SMT局限性
SMT并非适用于所有应用,尤其是在大功率或高频电路中。在大功率应用中,例如电源或电机,SMT元件体积小巧的特性可能会限制其承载大电流的能力。在这种情况下,通孔元件更为合适,因为它们具有更强的机械连接,能够承受更高的功率水平。同样,在高频电路中,例如射频(RF)系统,SMT元件的物理特性可能导致信号损耗或干扰。元件尺寸越小、排列越密集,就越容易引发电感和电容问题,从而影响高速电路的性能。
针对特定用例与通孔技术的对比
在某些应用中,通孔技术仍备受青睐,尤其是在需要耐用性和高电流处理能力的场合。例如,通孔元件常用于军事、航空航天和工业设备领域,这些领域对可靠性和机械强度的要求极高。此外,通孔技术在大功率场景下具有更好的散热性能,在某些情况下也更易于维修和改装。尽管表面贴装技术可实现更高的元器件密度和更小的电路板面积,但在尺寸和小型化并非主要考量因素的电路中,通孔技术仍是一种更为可靠的解决方案。

SMT有哪些不同类型?
SMT 的不同类型包括传统 SMT、用于紧凑型高密度设计的 3D SMT,以及用于超小型元件的微电子技术,每种技术都根据复杂性、尺寸和性能需求服务于特定的应用场景。
表面贴装技术变种
不同SMT变种概述
多年来,SMT已取得显著发展,针对不同需求设计了多种变体。除了传统SMT之外,先进SMT还包括3D SMT和微电子等创新技术:
l 传统SMT:涉及一种标准工艺,其中电阻、电容和IC等元器件被贴装到PCB表面。该工艺广泛应用于大多数消费电子和工业产品。
l 3D SMT:这种变体涉及在多层上堆叠元器件,从而有效构建出三维结构。这使得设计更加紧凑、高密度,常用于医疗设备、可穿戴电子设备以及空间受限的应用等前沿技术领域。
l 微电子技术:这是一种先进的表面贴装技术,采用超小型元件,尺寸通常达到微米或纳米级别。它广泛应用于高性能电子产品,如智能手机、助听器,甚至微型传感器。
制造工艺与应用中的关键差异
这些变体之间制造上的关键差异主要体现在复杂程度和所需精度上:
传统SMT生产起来更简单、更具成本效益,其工艺流程直接明了,采用自动化设备进行贴装和焊接。
l 3D SMT需要能够实现多层堆叠和更精准对齐的先进设备。其制造工艺更加复杂且成本更高,但能实现超紧凑的设计,完美契合空间受限的小型设备。
l微电子制造涉及更精细的处理和先进的技术,以操作微小的元件,通常需要激光贴片等专用设备。
对比表
| SMT 变体 | 元器件 | 制造工艺 | 应用 |
| 传统 SMT | 电阻、电容、IC | 标准自动化组装、焊接 | 消费电子、汽车、家电 |
| 3D SMT | 堆叠式元件 | 高级多层堆叠,精密对准 | 医疗设备、可穿戴设备、紧凑型电子设备 |
| 微电子 | 超小型电阻、电容、IC | 微米级贴装、激光设备 | 智能手机、助听器、传感器 |
表面贴装技术的新兴趋势
微型化新进展:板上芯片(COB)技术
小型化一直是表面贴装技术(SMT)的一个关键趋势,其中一项最重要的发展便是板上芯片(COB)技术。COB技术将集成电路直接贴装在印刷电路板上,从而实现更加紧凑的设计。这项技术省去了传统芯片封装的步骤,既节省了空间,又降低了材料成本。COB尤其适用于尺寸至关重要的产品,例如LED照明、医疗设备和便携式电子产品。它还有助于通过缩短芯片与PCB之间连接的长度,提升设备的电气性能。
物联网与人工智能对未来SMT发展的影响
物联网(IoT)和人工智能(AI)的兴起正以全新而令人振奋的方式推动着表面贴装技术(SMT)的演进。随着物联网设备日益普及,对更小型、更高效元件的需求也与日俱增。表面贴装技术需要通过实现更小型、高性能的器件来满足这些需求。另一方面,人工智能正加速推动更智能、更自主的制造工艺的发展。这包括在质量控制、预测性维护乃至设计优化等领域中机器学习技术的突破,所有这些都将使表面贴装制造更加迅速和高效。
物联网和人工智能也在推动微电子和3D表面贴装技术的边界,因为这些技术通常需要用于传感器、智能设备和边缘计算应用的超小型、高性能元器件。

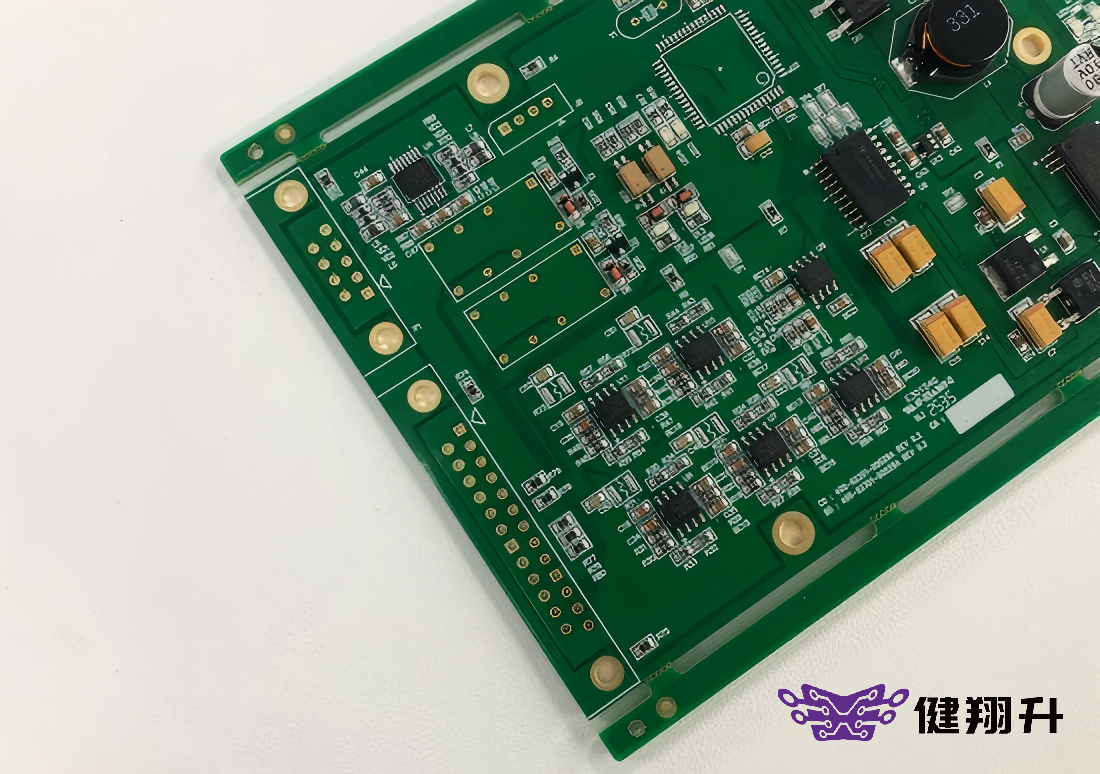

如何为您的PCB选择合适的SMT元件?
为您的PCB选择合适的SMT元件时,请考虑元件尺寸、类型、电压额定值、最佳信号流向与散热的布局安排,并确保选用高质量元件,以保障可靠性和长期性能。
选择SMT元件时需考虑的因素
元件的尺寸、类型和电压额定值
在为您的PCB选择SMT元器件时,尺寸至关重要。通常,较小的元器件用于紧凑型设计;而当需要更大功率或更好散热性能时,则会选择较大的元器件。元器件的类型(电阻、电容、IC等)则取决于电路的具体功能。例如,电容器用于滤波或储能,而电阻器则用于限制电流流动。每个元件的电压额定值还必须与电路需求相匹配,以防止损坏或故障。选择具有合适电压额定值的元件,可确保安全运行并提高PCB的可靠性。
PCB上元件放置的重要性
PCB上元器件的布局对性能和可靠性都起着至关重要的作用。合理的布局能够确保信号高效流动,减少干扰,并改善散热效果。例如,将大功率元器件远离敏感元器件,可防止其过热。同样,确保高频元件远离噪声较大的电源,可以提高PCB的整体信号完整性。在高密度布局的设计中,由于元器件空间有限,精心的布局尤为重要。
组件质量及其对可靠性的影响
SMT所用元器件的质量会直接影响最终产品的可靠性和使用寿命。高质量的元器件不易因焊点不良、温度循环或物理应力等问题而失效。而质量低劣的元器件则可能导致设备过早失效、使用寿命缩短,甚至在某些应用中带来安全风险。在选择SMT元器件时,务必选择信誉良好的制造商,这些制造商提供的元器件具有高容差和高稳定性等级。在整个制造过程中确保质量的一致性,可显著降低维护成本并提升设备的整体性能。
高密度PCB中选择SMT元件的最佳实践
优化元件布局的技巧
在高密度PCB中,优化元器件布局对于确保性能、降低成本和满足尺寸限制至关重要。一些最佳实践包括:
1. 分组相似的元件:将执行类似功能的元件彼此靠近放置,以缩短走线长度并提高信号完整性。例如,电源元件应放置在电源输入附近,信号元件则应放置在信号源附近。
2. 考虑散热管理:应将对温度敏感的元器件远离发热元器件放置,并采用足够的通孔或散热片,以有效散热。
3. 保持适当间距:即使在高密度布局中,也必须在元件之间留出足够的空间,以避免短路,尤其是在PCB工作时发生热膨胀的情况下。
4. 使用层叠布局:在多层PCB中,将元器件放置在不同层上有助于节省空间并改善走线布局。
用于在PCB布局软件中仿真和设计SMT元器件的工具
为了优化元器件布局并确保设计的可靠性,设计师通常会使用Altium Designer、KiCad或Autodesk Eagle等PCB布局软件。这些工具提供先进的仿真功能,可在实际生产开始前测试元器件的布局和走线规划。它们能够模拟PCB在各种条件下的表现,例如热效应、电压和信号完整性,使设计人员能够在设计初期就及早发现潜在问题。使用这些工具有助于优化空间布局、改善元器件放置,并降低制造过程中出现错误的可能性。一些软件还提供自动设计建议,根据预设规则和最佳实践优化元件布局。

结论
表面贴装技术(SMT)彻底改变了电子制造业,带来了诸多优势,例如元器件尺寸更小、生产速度更快,以及现代设备性能的显著提升。通过实现更紧凑、更高效的PCB设计,SMT使高性能消费电子产品——从智能手机到可穿戴设备——成为可能。自动化组装工艺的能力进一步降低了成本,提高了可靠性,并加快了生产周期,使表面贴装技术成为大批量制造的首选。
展望未来,随着小型化技术、3D组装工艺以及与物联网和人工智能等新兴技术的融合不断取得进展,SMT技术将持续演进。随着对更小、更快、更可靠设备的需求日益增长,SMT将在应对这些挑战、推动下一代电子设备发展方面发挥越来越重要的作用。
对于希望充分发挥SMT在产品中潜力的企业而言,与经验丰富的PCB制造商合作至关重要。健翔升作为值得信赖的供应商脱颖而出, 致力于提供高品质的PCB和PCBA服务。健翔升严格把控SMT工艺与流程,确保每一件产品都达到最高质量与可靠性的标准,助力客户满怀信心地将创新变为现实。
常见问题
1. SMT与通孔技术的主要区别是什么?
SMT技术和通孔技术的主要区别在于元器件在PCB上的安装方式。在SMT中,元器件直接贴装在PCB表面并进行焊接,无需在电路板上打孔。这使得设计更加小巧、紧凑。另一方面,通孔技术是将元器件引脚穿过PCB上的孔,并在另一侧进行焊接,这种工艺通常能实现更大、更坚固的设计,适用于高功率或高可靠性应用。
2. SMT如何助力实现更小型、更高效的PCB设计?
SMT通过使用可直接贴装于电路板表面的更小型元件,实现了更小巧、更高效的PCB设计,从而允许布局更加密集。由于无需钻孔,相同面积内可容纳更多元件,进而缩小了PCB的整体尺寸。此外,元器件之间更短的距离有助于提升信号完整性,降低干扰和信号衰减的风险。这种紧凑性对于现代电子设备至关重要——在空间有限且功能要求极高的情况下,这一点尤为关键。
3. SMT组装过程中最常见的问题有哪些?如何避免这些问题?
SMT组装过程中一些常见问题包括:立碑现象(元件一侧在焊接时翘起)、焊桥(过多焊料导致引脚之间短路)以及元件错位。通过确保焊膏涂布得当、采用自动化贴片机实现精准贴装,并控制回流焊工艺以避免加热不均,便可有效避免上述问题。此外,采用诸如X射线或AOI(自动光学检测)等技术进行定期检测,有助于在生产过程中及早发现缺陷。
4. 为什么SMT在消费电子制造中至关重要?
SMT在消费电子制造中至关重要,因为它能够实现更小、更紧凑且更具成本效益的设计。智能手机、平板电脑和可穿戴设备等现代电子设备需要高效利用空间,同时保持高性能。SMT可将更多元器件安置于更小的PCB上,从而打造出体积更薄、功能更强大的设备。此外,SMT的自动化流程能够加快生产速度、降低成本,并确保产品品质的一致性,这些对于消费电子产品的大批量生产都至关重要。
5. 拣放机等自动化设备如何提升SMT生产效率?
像贴片机这样的自动化设备通过以高速精准地将元器件放置到PCB上,从而提升SMT生产效率。这些设备能够处理各种尺寸和类型的元器件,确保精准贴装,避免了人工组装中可能出现的误差。通过实现这一步骤的自动化,整个流程将变得更加快速、高效,从而缩短组装印刷电路板所需的时间,并提高生产线的整体吞吐量。这种高度自动化还能降低人为失误的风险,提升最终产品的一致性和质量。
