预浸料（PP）是一种独特材料，它架起了原始玻璃纤维与最终、功能完备的PCB之间的桥梁。这种材料将多层电路板的各层粘合在一起，同时提供关键的绝缘性能和结构完整性。尽管它看似只是一个简单的组件，但预浸料的成分及其性能选择却能显著影响PCB的性能和耐用性。

了解预浸料的制作工艺、各组成成分的协同作用，以及其性能细微变化如何带来巨大影响，对于从事PCB设计与制造的每个人而言都至关重要。让我们一起深入探讨预浸料的关键特性，这些特性为成功制造PCB奠定了坚实基础。

什么是PCB制造中的预浸料（PP）？

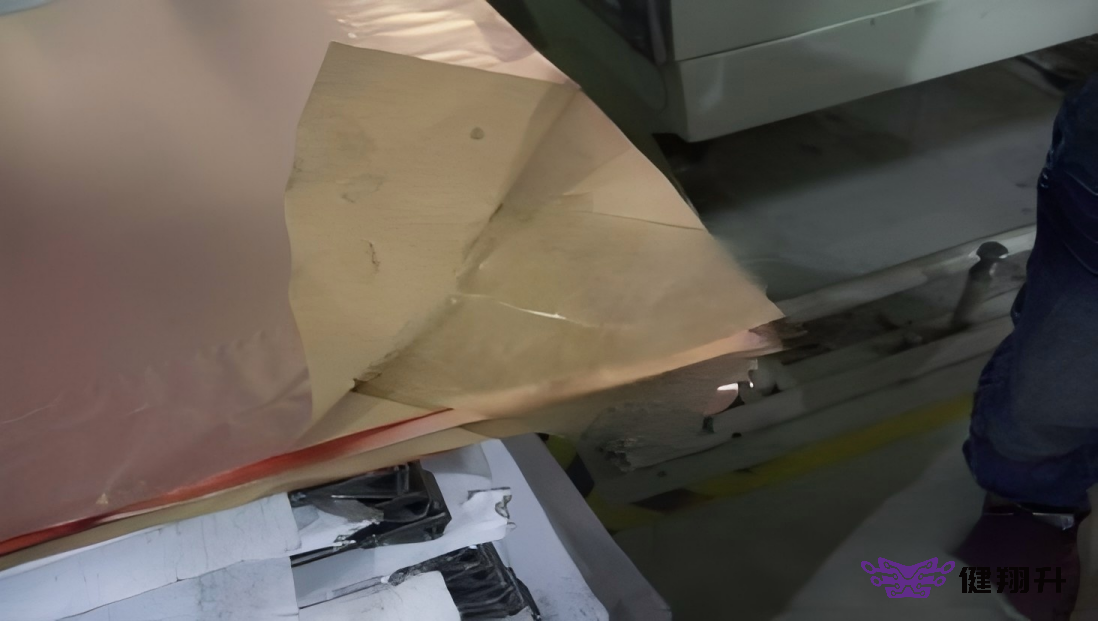

预浸料（PP）是一种用于制造多层印刷电路板（PCB）的半固化材料。它由浸渍有部分固化的树脂的玻璃纤维布组成。此时，树脂尚未完全固化，因此在层压过程中能够流动并实现粘合。简单来说，预浸料就像一层粘性且柔韧的材料，能够将PCB的不同层“粘合”在一起，从而打造出坚固耐用的最终产品。

预浸料在多层PCB制造中的作用

预浸料是多层PCB中不可或缺的粘合剂。在这些类型的PCB中，多层导电铜箔相互叠合。在各层之间，预浸料用于粘合铜箔，并使每层彼此绝缘。在层压过程中，当预浸料被加热并加压时，它会完全固化，从而将各层牢固地粘合在一起。由此制成的PCB既具有导电性，又具备良好的机械强度，因此适用于智能手机、电脑和医疗设备等复杂电子设备。

预浸料在确保质量和性能方面的重要性

印制电路板的质量和性能在很大程度上取决于所使用的预浸料。高品质的预浸料可确保各层之间具有可靠的电气绝缘，从而防止短路和信号干扰。此外，它还有助于提升机械强度，使印制电路板能够承受弯曲、热胀冷缩以及冲击等物理应力。此外，预浸料有助于均匀分布PCB上的热量，确保元器件即使在高温环境下也能正常工作。若没有高质量的预浸料，PCB更容易出现故障，从而引发分层、信号完整性下降或过热等问题。

预浸料（PP）的关键组件有哪些？

预浸料（PP）由两种主要成分组成：玻璃纤维布和树脂体系。这两种成分在PCB的整体性能中都发挥着至关重要的作用。让我们来详细了解一下这些成分。

玻璃纤维织物

玻璃纤维布是预浸料中的增强材料，为PCB提供强度和结构。所使用的玻璃纤维布类型会显著影响最终PCB的机械性能和使用效果。预浸料中常用的玻璃纤维织物有几种，每种都有其特定的特性：

每种玻璃纤维织物的选择都基于PCB的具体需求，例如柔韧性、强度和密度。例如，106织物非常适合超薄PCB，而7628则更适合厚度大且对机械性能要求较高的应用。

树脂体系

预浸料中的树脂体系是将玻璃纤维织物粘合在一起的材料，可确保良好的电气绝缘性和机械强度。根据印制电路板的需求，如电气性能、耐热性及环境因素等，会选用不同类型的树脂。以下是预浸料中使用的主要树脂类型：

树脂成分至关重要，因为它决定了PCB的电气绝缘性能（对于防止短路非常重要）以及机械性能（如强度和热稳定性）。选择合适的树脂有助于提升PCB的性能、耐用性和环境适应性。例如，高Tg环氧树脂非常适合用于高温条件下的PCB，而无卤树脂则确保符合安全与环保法规。

真实案例：

想象一下，一种适用于徒步旅行者的坚固户外电子设备，比如GPS追踪器。这种设备所需的PCB不仅需要具备耐热性能，还必须环保。因此，采用高Tg环氧树脂和无卤素织物制成的预浸料将是理想之选，它既能经受恶劣环境的考验，又能确保安全与性能。

通过了解玻璃纤维织物和树脂体系的特性，制造商在为PCB设计选择合适的预浸料时能够做出明智的决策。

预浸料是如何制造的？

预浸料（PP）制造是一种将玻璃纤维与树脂相结合的工艺，用于生产柔性材料，以应用于PCB制造。该工艺分为多个关键步骤，每个步骤对于确保最终产品达到所需的质量和性能标准都至关重要。

分步制造工艺

1. 玻璃纤维浸渍树脂
预浸料制造过程的第一步是将玻璃纤维布浸泡在树脂混合物中。这种树脂通常为环氧树脂，在受控环境中涂覆于玻璃纤维上，以确保涂层均匀一致。玻璃纤维起着增强作用，为材料提供机械强度和耐久性。在此阶段，玻璃纤维完全浸透树脂，为下一步做好准备。

2. 凝胶化过程（B阶段）详解
玻璃纤维浸渍树脂后，会经历凝胶化过程，也称为B阶段固化。在此阶段，树脂已部分固化，即变得坚固但尚未完全硬化。此时的树脂“干燥但不脆，黏稠但不液态”。这一状态非常重要，因为它使预浸料在处理、储存和运输过程中既不会失去柔韧性，也不会丧失其粘接性能。在B阶段，树脂处于半固化状态，这意味着它在PCB生产层压过程中仍可流动并与其它层粘合。

3. 切割与卷绕，以备储存和进一步加工
当玻璃纤维和树脂达到B阶段后，将材料切割成适当尺寸的板材，然后卷起储存。这些预浸料卷存放在受控环境中，以保持其半固化的状态。需要时，将预浸料展开并用于印刷电路板的制造过程。这一切割和轧制工艺对于保持材料的完整性以及便于在生产后期阶段进行操作至关重要。

PP生产中B阶段的作用

B阶段在预浸料生产中至关重要，因为它能实现柔韧性和稳定性之间的恰当平衡。在B阶段，树脂既不过于柔软，也不过于坚硬，而是处于一种“干燥但不脆”的状态，这使得预浸料易于搬运、裁剪和卷绕，便于存储且不会出现损坏风险。这种部分固化状态也意味着，预浸料在层压过程中仍能有效粘合——此时，通过加热和加压使树脂完全固化，从而确保最终PCB中各层之间形成牢固而耐用的结合。

B阶段固化能够提供足够的粘性，以将预浸料粘合到PCB的其他层上，同时又使其保持良好的可操作性。如果没有这一中间阶段，树脂要么过于柔软（在储存期间无法保持形状），要么过于坚硬（难以进一步加工）。 这种“粘性但不呈液态”的特性，确保预浸料非常适合用于制造多层PCB，实现可靠且均匀的粘合。

真实案例：

想象一下，你做三明治时，面包既柔软到能轻松压合，又不会变得湿软。你希望面包富有弹性，能够很好地包裹住馅料，但又不能太湿，以免散开。这与预浸料生产中的B阶段颇为相似：此时树脂黏性适中，既能方便后续粘合，又足够坚固，便于储存而不变形。

通过了解这些阶段，制造商可确保预浸料在印刷电路板制造这一复杂工艺中始终保持理想状态。

预浸料（PP）的主要特性有哪些？

预浸料（PP）具有若干关键特性，这些特性会影响最终印刷电路板（PCB）的性能与质量。这些特性包括树脂含量（RC）、凝胶时间和流动性，以及挥发物含量。上述每个因素在PCB制造过程中都发挥着重要作用，进而影响最终产品的电气和机械性能。

树脂含量（RC）

树脂含量（RC）是什么？

树脂含量（RC）是指预浸料中树脂的重量占材料总重量的百分比。它对确定最终PCB的流动性、机械强度和电气性能起着至关重要的作用。

l 高树脂含量（RC）：预浸料的树脂含量较高时，通常具有更好的流动性，更易于填充间隙并实现层间粘合。这对于铜箔面积较小或对间隙填充能力要求较高的电路板尤为理想。然而，树脂含量过高可能会降低机械强度，并提高介电常数（Dk），从而影响高频性能。

l 低树脂含量（RC较低）：预浸料的树脂含量较低时，通常能提供更佳的机械强度和更精确的厚度控制。在需要严格控制厚度公差时，这种材料更受青睐；但其流动性较差，因此在填充间隙或处理小型铜箔区域时效果较弱。

选择合适的遥控器：
在设计PCB时，RC的选择取决于具体的应用场景。例如，在HDI（高密度互连）或铜箔面积较小的场合，宜选用高RC；而在对厚度一致性及机械耐用性要求较高的应用中，如重型或高性能电子设备，则应采用低RC。

凝胶时间和流动性

什么是凝胶时间？

凝胶时间是指预浸料中的树脂从液态转变为半固态的这段时间。在层压过程中，这一时间至关重要，因为在此期间会施加热量和压力，以将预浸料与铜层粘合在一起。

l 对树脂流动的影响：凝胶时间会直接影响层压过程中树脂的流动性能。如果凝胶时间过短，树脂可能没有足够的时间充分流动，从而导致层间粘结不良或出现气泡。如果时间过长，树脂可能会流动过多，导致厚度不均匀或挤出过多的树脂。

流动性的重要性：

适当的流动性可确保树脂填充铜层之间所有必要的间隙，从而实现均匀的粘合。如果流动性过低，可能会出现局部未填满的情况，导致PCB中产生空洞或薄弱点；如果流动性过高，则多余的树脂会被挤出，造成厚度不均或粘合不良。

平衡凝胶时间和流动性：

在PCB生产中，均衡的凝胶时间和流动性对于获得一致的工艺效果至关重要。恰当的搭配能够确保有效填充间隙、实现均匀粘合，并最终打造出高品质的成品。

挥发性成分

什么是挥发性成分？

挥发性含量是指预浸料中是否存在任何挥发性物质，例如水分、溶剂或气体。这些物质在PCB层压过程中受热时会蒸发。

l 挥发物含量过高问题： 如果挥发物含量过高，层压过程中水分或溶剂的蒸发可能导致分层（各层分离）、气泡，或在PCB上出现白点等缺陷。这些缺陷会损害最终PCB的机械完整性和电气性能。

管理易变内容：

制造商必须在预浸料生产过程中严格控制挥发性成分，以避免出现缺陷。通常可通过将预浸料妥善存放在干燥、受控的环境中，并开展质量控制测试，确保其挥发性成分含量低来实现这一点。

真实案例：

想象一下烘焙蛋糕——如果面糊中的液体过多，烘烤时可能会溢出或产生气泡。同样，预浸料中挥发性成分过多也会导致PCB质量不佳，从而引发难以修复的缺陷。

如何为您的PCB选择合适的预浸料？

为您的PCB选择合适的预浸料对于确保产品的性能、耐用性和可靠性至关重要。有几个因素会影响这一决策，包括电气性能、结构要求和制造需求。让我们来了解一下如何为您的具体需求选择最佳预浸料。

基于电气性能的型号与树脂选择

如何根据电气性能选择预浸料？

在为高频或高速应用选择预浸料时，低Dk/Df值至关重要。Dk代表介电常数，Df代表介电损耗因数。这些数值表明电信号通过材料时会产生多少信号损耗。Dk/Df 值越低，越有助于确保信号损耗最小且传输速度更快。

对于射频（RF）或高速数字电路等高频应用，选择低Dk/Df的预浸料可确保PCB能够无干扰、无信号衰减地处理快速变化的电信号。在这些情况下，通常会采用高性能环氧树脂或特种树脂等材料，因为它们具备实现高效信号传输所必需的低Dk/Df特性。

示例：

如果您正在设计5G通信设备，就需要采用低Dk/Df的预浸料，以在高频信号下实现无信号损耗。如果材料的Dk过高，可能导致信号减弱或传输速度变慢，从而不适合此类应用。

结构与厚度要求

如何确定合适的预浸料，以实现目标板厚和层间粘合？

预浸料的选择中，厚度和层间结合是关键因素。电路板的厚度取决于层数以及所需的机械强度。树脂含量较高的预浸料通常能提供更佳的层间结合，并更有效地填充间隙，但其并不总是适用于对厚度公差要求严格的场合。

为实现特定的板材厚度，制造商通常会根据层数以及每层铜箔的厚度，选择合适的预浸料型号。例如，当需要精确控制厚度时，往往会选择树脂含量较低（RC较低）的预浸料，因为这类预浸料能带来更均匀的最终厚度。

示例：

对于用于消费电子产品的多层PCB，您可选择树脂含量中等的预浸料，以实现均衡的粘合性和厚度；而对于高性能应用，则可选用树脂含量较低的预浸料，以确保严格的厚度公差和强度。

制造与加工需求

如何根据PCB的铜厚、间隙填充及粘接强度需求来匹配预浸料？

在制造过程中，预浸料的铜箔厚度、填隙能力和粘合强度是需要重点考虑的关键因素。树脂含量较高的预浸料在层压过程中更容易流动，因此更适用于填隙，并能确保铜箔层之间实现均匀粘合。这对于铜层较厚或内部电路复杂的PCB尤其重要。

对于铜层较厚的PCB（常见于电力电子或大电流应用），必须具备更强的粘合力和更优异的填隙性能，以防止分层并确保长期可靠性。另一方面，对于铜层较薄的应用，则可采用树脂含量较低的预浸料，从而在不过度填充间隙的前提下，保持精确的厚度控制。

示例：

在大电流电源中，应选用树脂含量较高的预浸料，以确保各层之间牢固粘合，并填满较粗铜迹周围的空隙。而对于智能手机PCB，由于铜箔面积较小的情况较为常见，选用树脂含量较低的预浸料可能更为合适，这样既能保持精确的层厚，又能避免树脂过度流动。

基于预浸料的PCB中常见的缺陷和问题有哪些？

以预浸料（PP）为基础的PCB容易出现多种缺陷，这些缺陷会影响其性能和可靠性。了解这些常见问题及其成因，有助于制造商避免失误并提升质量控制水平。让我们一起来探讨一下基于预浸料的PCB中最常见的缺陷。

分层与白点

预浸料基PCB中分层和白点的成因是什么？

分层是指PCB各层之间的分离，而白斑通常是材料缺陷所致。这些问题通常是由预浸料与铜层之间粘合不良引起的。主要原因包括：

l 吸湿性：预浸料在储存过程中会吸收水分，当在层压过程中受热时，可能会产生蒸汽，从而导致分层或在电路板上出现白点等可见缺陷。

l 粘合不良：如果预浸料未充分固化，或层压时的压力或温度不足，可能导致各层之间粘合不良，从而出现分层或白点。

l 树脂流动性差：如果在层压过程中树脂流动不均匀，就可能形成间隙，导致各层之间粘合不良，进而引发分层。

示例：

如果PCB存放在潮湿环境中且未进行适当包装，预浸料中滞留的水分可能在高温层压过程中蒸发，从而导致分层和白斑。

气泡与空洞

预浸料基PCB中气泡和空洞的成因是什么？

气泡和空洞是在层压过程中被困在PCB材料中的空气或气体囊。这些缺陷会显著影响PCB的性能，形成薄弱点并干扰电信号。主要原因包括：

l 树脂流动性差：如果在层压过程中树脂流动不畅，空气泡可能会被困在各层之间，从而形成气泡或空洞。

l 真空不足：在层压过程中，通常会使用真空来排除空气，以确保树脂能够顺畅流动。如果真空压力不足，空气就会滞留在各层之间。

l 层分布不均：如果PCB的各层分布或对齐不均匀，就可能形成树脂流动不均的区域，从而导致空洞和气泡。

示例：

如果PCB在层压时真空压力不足，可能会在各层之间夹入气泡，形成空洞，从而削弱PCB的强度，并导致其在高性能应用中失效。

图层偏移

预浸料基PCB出现层移的原因是什么？

层位偏移是指在多层PCB的层压过程中，各层之间发生错位的现象。这种错位可能导致电气短路或其他性能问题。其主要原因如下：

l 层压过程中的滑移：如果层压过程控制不当，各层可能会因压力或温度设置不足而错位。

l 设计或布局不当：有时，PCB本身的设计会导致层位偏移，尤其是在制造过程中各层未正确对齐或堆叠时。

示例：

如果在层压过程中PCB受到不均匀的压力，或者各层在压制前未对齐，那么在加工过程中各层可能会发生错位，从而导致层间偏移。

介电厚度不均匀

导致基于预浸料的PCB介电层厚度不均匀的原因是什么？

当树脂在PCB上分布不均匀时，可能会出现介电厚度不均的情况，从而影响电路板的电气性能和运行效果。主要原因包括：

l 树脂含量（RC）控制不佳：如果RC未正确平衡，某些区域的树脂可能过多，而另一些区域则可能过少，从而导致介电厚度不均匀。

l 流量控制问题：层压过程中树脂流量控制不当，可能导致某些区域填充过量，而另一些区域填充不足，从而造成整板厚度不一致。

l 压制或固化不一致：如果层压温度或压力不均匀，可能导致树脂分布不均，从而造成介电厚度不均匀。

示例：

例如，在消费电子设备中使用的高速PCB上，介电层厚度不均匀可能导致信号干扰或层间绝缘性能不佳，从而影响设备的性能。

预浸料如何影响多层PCB的最终质量？

预浸料（PP）在多层PCB的生产中发挥着至关重要的作用。它不仅影响PCB的机械性能和电气性能，还关系到PCB的耐用性和长期使用性能。正确选择预浸料对于确保最终产品达到所需的性能标准至关重要。

对机械和电气性能的影响

树脂含量、凝胶时间和玻璃布的选择如何影响最终PCB的强度、柔韧性和导电性？

印制电路板的机械和电气性能在很大程度上受预浸料成分的影响。

l 树脂含量（RC）： 树脂含量越高，PCB的强度和柔韧性越强，但可能降低其导电性。例如，高树脂含量的预浸料适用于柔性PCB，因为它能提供更佳的粘合性和间隙填充效果。然而，树脂含量过高会增加介电常数（Dk），从而对高频性能产生负面影响。

l 凝胶时间： 凝胶时间决定了树脂在层压过程中流动的顺畅程度。如果凝胶时间过短，树脂可能无法充分粘合各层，从而影响材料的机械强度和柔韧性。另一方面，凝胶时间过长则可能导致粘合不良，以及电气性能不一致。

l玻璃布的选择：

示例：

对于手机电路板，理想的树脂含量应较低，且采用低介电常数的高频树脂，以确保电气性能的完整性。与此同时，对于汽车PCB而言，由于其对耐用性和机械强度要求极高，更倾向于选用高RC值且采用更强玻璃纤维布（如2116）的材料。

预浸料在PCB耐用性中的作用

预浸料如何影响PCB的热稳定性和使用寿命？

预浸料在决定PCB的热稳定性和整体使用寿命方面发挥着重要作用。预浸料所采用的树脂体系和玻璃纤维织物会直接影响PCB随时间推移承受热循环和机械应力的能力。

l 热稳定性： 对于需要耐受高温的应用，会采用诸如高Tg树脂（玻璃化转变温度）等预浸料材料。这些树脂可确保PCB在受热时不会变形或丧失其电气性能。例如，汽车用PCB或电力电子设备需要采用具有高Tg树脂的预浸料，以在持续的温度波动下保持性能而不降级。

l使用寿命：

示例：

对于医疗设备而言，可靠性与热稳定性至关重要，因此采用无卤树脂和高Tg预浸料，以确保PCB能够承受高温，同时在长期使用中保持安全与稳定。

结论

预浸料在PCB制造中发挥着至关重要的作用，直接影响着最终产品的电气性能和机械性能。树脂含量、凝胶时间和所用玻璃布的类型都会影响PCB的强度、柔韧性和导电性。此外，预浸料的选择对于实现电路板所需的热稳定性和长期耐用性至关重要。通过选用合适的预浸料，制造商能够优化多层PCB的性能、可靠性和使用寿命，以满足从消费电子到高性能工业系统的广泛应用需求。

在选择合适的预浸料时，务必考虑您的PCB设计的特定需求，包括信号完整性、机械强度和环境耐久性。树脂含量、凝胶时间和玻璃布的恰当搭配，将确保电路板在各种条件下都能发挥最佳性能。通过仔细考虑这些因素，您可以避免常见的缺陷，如分层、气泡和介电厚度不均，从而打造更高质量、更可靠的PCB。

对于希望简化PCB生产流程并确保一流品质的企业而言，健翔升提供全方位的PCB与PCBA服务。凭借多年的行业经验，健翔升致力于提供满足现代电子需求的高品质产品，确保您的设计既高效又耐用。无论您是在开发消费类产品还是工业应用，健翔升都具备专业知识，能够根据您的具体需求提供卓越的解决方案。

常见问题

1. 高RC与低RC预浸料有何区别？

树脂含量如何影响流动性、厚度公差和机械强度的说明：

l 高树脂含量（RC）：高树脂含量的预浸料中，树脂含量高于纤维含量，这意味着它在层压过程中流动性更好。这种增强的流动性有助于更有效地填充间隙并实现各层之间的良好粘合，因此特别适用于对间隙填充和柔韧性要求较高的应用场合。然而，树脂含量过高会导致板材变厚，并影响厚度公差，从而更难精确控制板材厚度。高RC预浸料通常具有较低的机械强度，因为树脂含量增加会降低纤维与树脂的比率，进而削弱整体结构。

l 低树脂含量（RC）：低树脂含量的预浸料具有更高的机械强度和结构稳定性，适用于对刚性和厚度控制精度要求较高的应用。这种预浸料的树脂流动性较低，因此在层压过程中流动较少，更难填充缝隙。然而，它能更好地控制厚度公差，从而打造出强度更高、更耐用的电路板。在对精度和强度要求高于柔韧性的PCB中，通常会选择低RC值。

高RC非常适合需要填充间隙和具备柔韧性的应用，而低RC则更适合厚度公差严格且对机械强度要求较高的刚性PCB。

2. 凝胶时间为何对预浸料至关重要？

讨论控制凝胶时间的必要性，以确保层压过程中树脂的适当流动和粘合：

凝胶时间是指在层压过程中，树脂从液态转变为半固态（即B阶段）所经历的时段。它对预浸料的流动性和粘合性能起着重要作用。

l 凝胶时间短：如果凝胶时间过短，树脂可能没有足够的时间流动并充分填充铜层之间的间隙。这会导致粘合不良，在PCB上形成薄弱点，进而引发分层或层间分离等故障。

l 凝胶时间过长：另一方面，如果凝胶时间过长，树脂可能会变得过于粘稠且难以操作，从而增加加工难度。此外，在层压过程中还可能出现溢胶或形成多余树脂的情况，导致PCB各层厚度不均匀并产生空洞。

必须严格控制凝胶时间，以确保层压过程中树脂流动顺畅、粘合均匀且厚度一致。这种平衡可确保制造出强度高、耐用且缺陷最少的PCB。

3. 如果预浸料的挥发物含量过高，会发生什么？

高挥发物含量可能导致的潜在问题，如分层、白点和缺陷：

含有高挥发性成分的预浸料内部会滞留较多的水分或溶剂。当PCB经历高温层压工艺时，这些挥发性物质会蒸发，从而引发一系列问题：

分层：在层压过程中，水分或溶剂蒸发会形成气泡或蒸汽，从而破坏PCB各层之间的粘合。这会导致分层现象，即PCB各层相互分离，使结构强度减弱并影响其性能。

l 白点：当挥发性物质蒸发时，可能会在PCB表面留下白点或痕迹，这是由于水分或气体被滞留所致。这些缺陷会影响外观美观，还可能干扰电路板的电气完整性。

空洞形成：高挥发性成分可能导致层压板中形成气穴，从而产生空洞，影响PCB的电气导电性和机械强度。

预浸料中挥发物含量过高可能导致分层、白点和空洞等严重问题。为确保PCB性能可靠，务必使用储存得当且挥发物含量低的预浸料。

4. 我能为高频PCB使用任何预浸料吗？

适用于高频和高速应用的低Dk/Df预浸料推荐：

不，并非所有预浸料都适用于高频PCB。对于5G通信、卫星技术以及高速数据传输等高频、高速应用，您需要选择介电常数（Dk）和介质损耗因数（Df）均较低的预浸料。

l 介电常数（Dk）：介电常数表示材料对电信号的减速程度。对于高频PCB而言，低介电常数至关重要，因为它能确保信号延迟或失真最小化，从而提升数据传输的速度与完整性。

l 介质损耗因数（Df）：Df 表示信号通过材料时能量的损耗程度。低 Df 值对于降低能量损耗、确保 PCB 在高频下高效运行至关重要。

对于高频PCB，应使用专为高速数据传输和射频应用设计的低Dk/Df预浸料，以确保信号完整性并最大限度地降低信号损耗。

5. 多层PCB中预浸料常会导致哪些缺陷？

分层、空洞、气泡及层位移的概述，包括其成因与解决方法：

l 分层：由预浸料与铜层之间粘合不良引起，通常由于凝胶时间不当、湿度过高或层压条件不佳所致。可通过控制储存条件和层压参数来预防。

空洞与气泡：层压过程中树脂中夹带的空气会导致空洞，从而削弱PCB的强度。树脂流动性差、真空压力不足或层压不均匀都可能引发此类问题。在层压过程中确保适当的真空度并控制树脂流动，可最大程度地减少这一缺陷。

l 层位移：层压过程中各层之间若未对齐，可能导致层位移。这通常是由于层间对齐不当、层压时压力不足或设计缺陷所致。在层压前确保正确的叠放与对齐，有助于预防这一缺陷。

通过控制湿度、树脂流动性、层压压力和层间对齐，可最大程度地减少分层、气泡和层位错等常见缺陷。制造商若能重点关注这些因素，便可避免缺陷，生产出性能优异的高品质多层PCB。
