双列直插式封装（DIP）看似已是电子技术早期的产物，但实际上远未过时。尽管更紧凑、更先进的封装技术不断涌现，DIP 仍因其简单性、可靠性及成本效益而成为某些应用领域的热门选择。无论是在DIY项目、消费类电子设备，还是工业设备中，其简洁明了的设计依然具有重要价值。在本文中，我们将探讨DIP为何能在电子世界中成为经久不衰的选择，它的诸多优势，以及为何它至今仍是众多工程师和创客的首选方案。

什么是电子学中的双列直插式封装（DIP）？

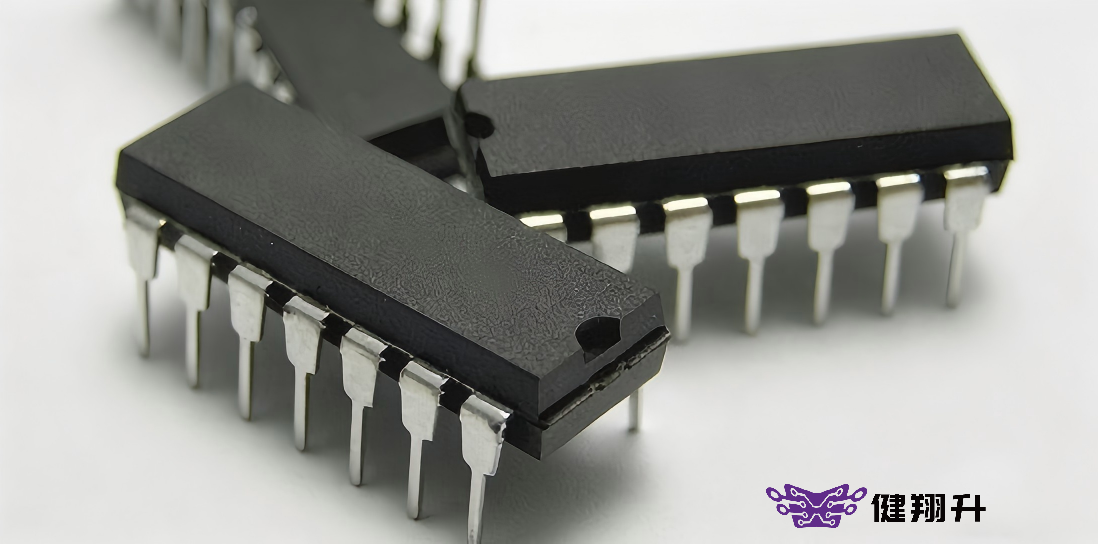

双列直插式封装（DIP）是一种用于容纳集成电路（IC）的电子元件封装类型。它由一个矩形外壳组成，两侧各有一排引脚，用于将该元件连接到电路板上。DIP封装中的每个引脚都对应一个电气连接，使集成电路能够与电路板上的其他元件进行交互。这些引脚通常采用标准化排列方式，便于通过孔洞轻松地连接到电路板上。

DIP尤其以其通孔安装设计而闻名，在这种设计中，引脚被插入到印刷电路板（PCB）的孔中，并通过焊接固定元件。这种设计与表面贴装器件（SMD）形成对比，在SMD中，元件直接贴装在PCB表面，无需打孔。

DIP的历史与演变

双列直插式封装（DIP）于20世纪60年代电子革命初期问世。当时，它成为大多数集成电路（IC）的标准封装形式，因为它为元件在印刷电路板上安装提供了一种简单而可靠的方式。DIP广泛应用于消费电子、早期计算机和通信设备。这种设计便于元件的轻松插入与拔出，尤其在大规模生产的初期阶段非常有用，因为那时设备需要频繁更新或维修。

在电子技术的早期，通孔技术（包括DIP封装）是将元器件连接到电路板上的主要方法。随着技术的进步和元器件尺寸的缩小，制造商开始研发更紧凑的替代方案，例如表面贴装器件（SMD）。 然而，由于DIP易于使用、耐用且适合小批量生产，因此多年来一直广受欢迎。

如今，DIP在大批量、现代电子产品中已较少使用，但它在原型设计、教学套件以及需要手工组装的旧有系统中仍发挥着关键作用。对于业余爱好者、从事小批量应用的工程师，以及那些注重物理操作便捷性和焊接易用性的场合而言，DIP是个绝佳选择。

双列直插封装（DIP）的工作原理是什么？

双列直插式封装（DIP）是一种电子元件，其外形为矩形，具有两排引脚，用于通过通孔安装方式将集成电路（IC）连接到电路板上。

电气连接与引脚配置

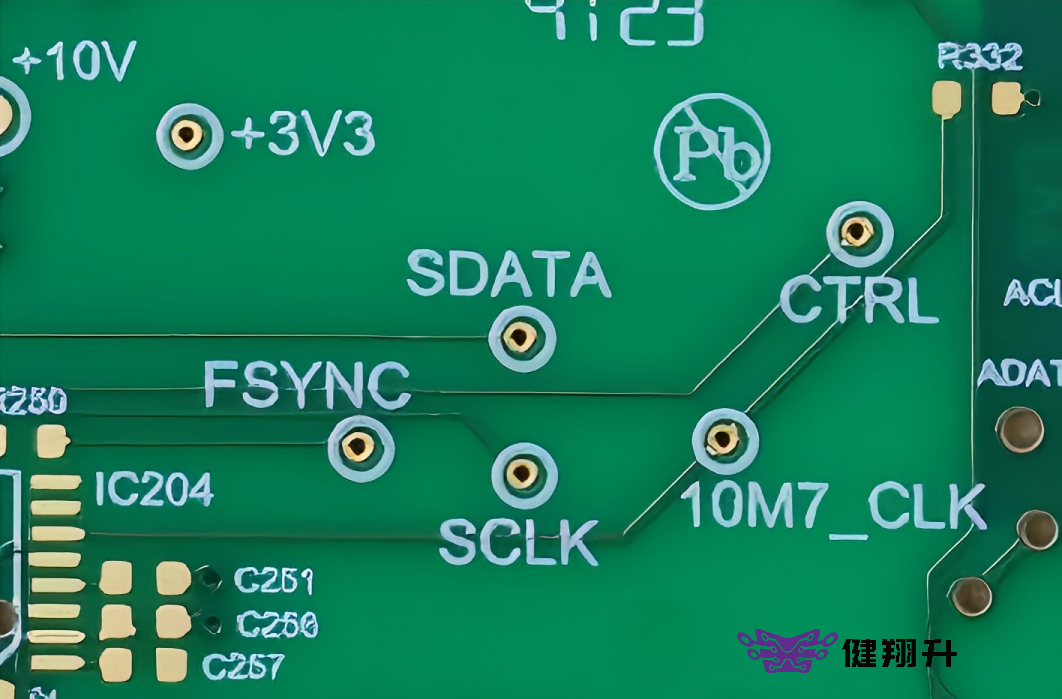

双列直插式封装（DIP）通过其引脚与电路板连接，这些引脚是自封装两侧伸出的金属导线。这些引脚插入印刷电路板上预先钻好的孔中。当元件被焊接时，引脚会形成电气连接，从而使电路正常工作。

DIP封装中的每个引脚都有特定的功能，通常对应不同的信号、电源或接地连接。一些引脚提供电源（如VCC或地），而另一些引脚则可能传输数据或信号，连接到电路的不同部分。例如，一个14引脚的DIP封装可能有若干引脚专门用于信号输入和输出，另有少数引脚用于接地和供电。

DIP常用于低功耗电路中，作为芯片与系统其他部分之间的接口。其引脚配置通常已标准化，因此一旦掌握了正确的布局，便能轻松地将DIP集成到各种电路中。

安装方法（通孔 vs. 表面贴装）

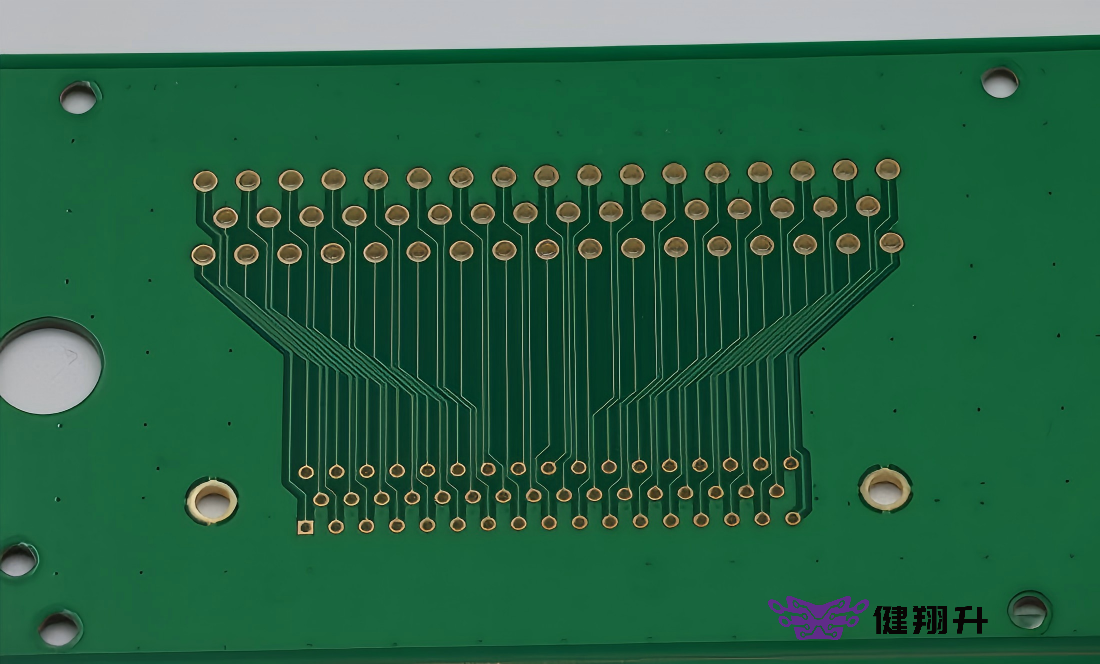

通孔安装是将DIP元件安装到电路板上的主要方法。在此方法中，DIP元件的引脚被插入PCB上预先钻好的孔中。插入后，这些引脚会被焊接到电路板上，从而在元件与电路之间建立电气连接。这一工艺广泛应用于小批量生产、原型制作和DIY电子领域，因为它易于操作且可手动完成。

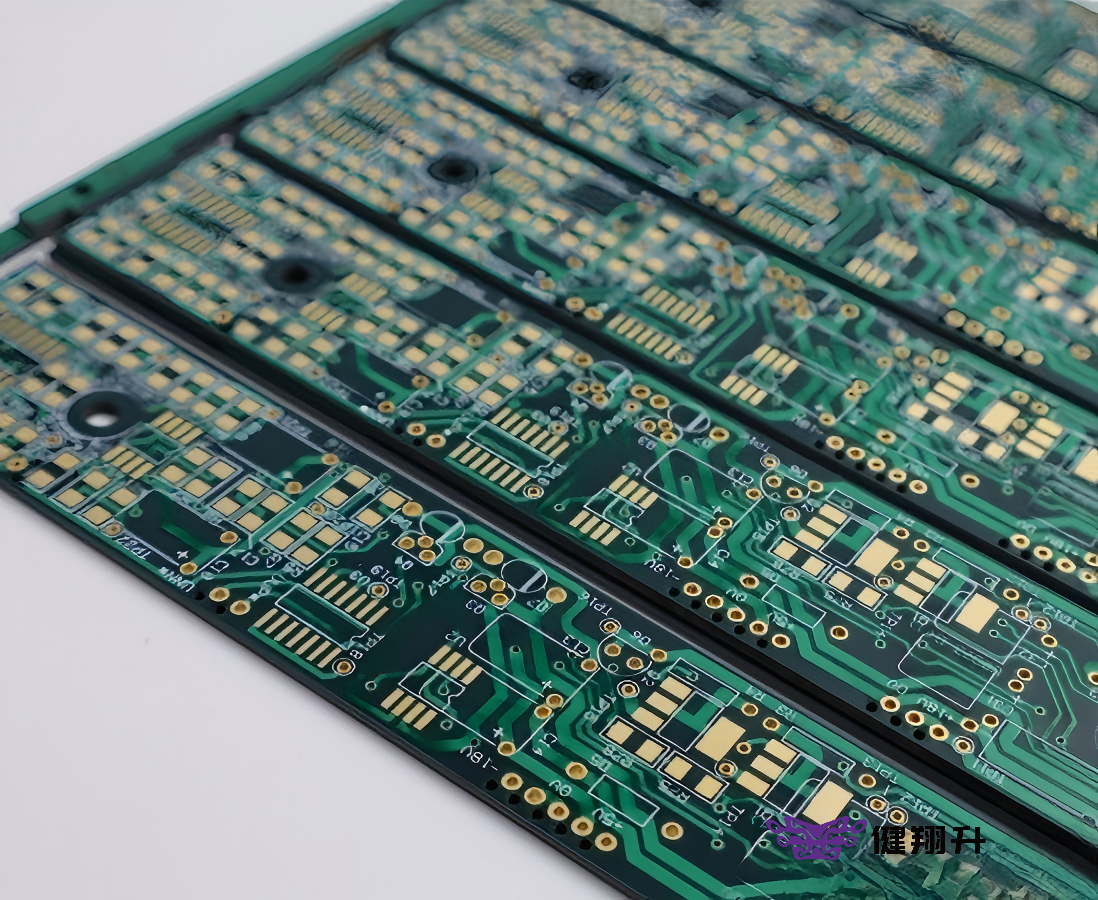

表面贴装技术（SMT）是一种替代方法，其中元器件直接贴装在PCB的表面上。与通孔技术不同，表面贴装器件（SMD）无需打孔，且通常体积更小，因此更适合高密度、自动化的生产线。虽然SMT可实现更紧凑的设计，但手动组装起来可能更困难，因此DIP仍更受青睐用于手工焊接和原型制作。

对比：通孔与表面贴装

特性	通孔（DIP）	表面贴装（SMD）
组装	可手动焊接	需使用自动化设备
尺寸	更大部件	更小更紧凑
应用	原型制作、维修	批量生产、高密度
耐用性	强机械粘合	较弱的机械粘合
成本	小批量时通常更便宜	大规模生产更具成本效益

总之，虽然通孔安装（DIP所采用）便于组装，但表面贴装技术则能实现更小型、更高效的批量生产设计。这两种方法各有其特定的优势，具体选择取决于应用场合。

双列直插封装（DIP）的主要优势是什么？

双列直插式封装（DIP）的主要优势包括其耐用性、易于操作和组装，以及成本低廉，使其成为原型设计、小规模生产以及需要可靠连接的应用的理想选择。

耐用性和机械强度

双列直插式封装（DIP）因其耐用性和机械强度，在某些坚固型电子应用中备受推崇。这种通孔安装方式将引脚插入印刷电路板上的孔中，可提供牢固的物理连接，从而有效抵御振动、机械应力和物理冲击。这使得DIP非常适合用于可能暴露于恶劣环境的工业设备、消费电子和户外设备。

例如，在较旧的计算机硬件或测试设备中，人们更倾向于使用DIP封装，因为它们不易因搬运或环境因素而受损。DIP元件结构更大、更坚固，也更容易维修或更换，这在长期使用的设备或现场维护中至关重要。

相比之下，表面贴装器件（SMD）虽然体积更小，但在某些应用中却不够耐用，尤其是在面对机械应力和搬运时。正是这种更高的耐用性，使DIP成为许多需要良好物理抗性的应用的首选。

易于操作和组装

与现代表面贴装器件（SMD）相比，DIP元件的 handling 和组装要容易得多。DIP的一个关键优势在于其较大的尺寸和通孔安装方式，这使得它更容易在印刷电路板（PCB）上进行物理插入、定位和焊接。

对于爱好者、原型制作或小规模生产而言，这种易于组装的特性可谓无价之宝。与通常需要专用设备进行自动贴装和焊接的SMD不同，DIP元件只需借助电烙铁等简单工具即可手动焊接。这使得快速修复和故障排除成为可能，而无需使用昂贵的机械设备。

此外，由于引脚可从两侧访问，因此更便于直观检查连接并发现故障。这一点在电路故障排除或开发过程中进行快速修改时尤为重要。

低成本与易获取

DIP因其成本低廉而闻名，尤其是在小规模生产或原型制作中使用时。其相对简单的设计和制造工艺使其成为电子元件中最经济实惠的选择之一。这种经济性正是DIP至今仍广泛应用于教育套件、DIY电子项目以及小型企业的一个重要原因。

另一个因素是DIP元件在市场上广泛可得。由于DIP元件已问世多年，因此易于采购，且通常提供种类繁多的选择，从基础逻辑IC到微控制器和运算放大器应有尽有。这使它们成为工程师和业余爱好者的首选，他们需要快速获取可靠且价格低廉的元器件。

虽然SMD等新型封装方式在大批量生产中更具成本效益，但DIP仍然是小批量生产项目以及对成本效率要求极高的项目的理想选择。

双列直插封装（DIP）的主要应用有哪些？

双列直插式封装（DIP）因其耐用性、易于组装以及成本效益而广泛应用于消费电子、工业机械和原型设计项目，尤其适合小批量和动手操作的应用场景。

用于消费电子产品

尽管小型封装选项日益增多，DIP 仍广泛应用于消费电子产品。其简单性、耐用性和易于组装的特点，使其成为各类消费设备的实用之选。早期的收音机、电视机和游戏机通常都采用 DIP 元件。例如，较老型号的立体声和电视机曾使用基于DIP的集成电路来实现音频处理、信号路由和控制功能。

尽管较新的型号出于节省空间的考虑可能已转向表面贴装器件（SMD），但许多复古电子设备和老式游戏机仍采用DIP封装。发烧友和维修技术人员在修复或改装旧款消费电子产品时，往往更青睐这些元件；因为DIP元件体积较大，且采用通孔设计，使其更易于更换和排查故障。

在现代消费电子产品中，DIP封装仍常见于音频设备、微波炉及其他对体积要求不高但能从DIP连接的可靠性中获益的家用电器中。

工业电子中的应用

在工业电子领域，DIP封装广泛应用于对可靠性要求高且需要牢固物理连接的机械设备、传感器和控制系统中。DIP封装的机械强度使其成为电子元件需承受强烈振动、高温或物理冲击等恶劣环境的理想选择。例如，工业传感器、控制系统和自动化设备通常使用DIP封装来连接微控制器、定时电路和信号处理单元。

一个例子是工厂自动化设备，其中DIP元件的耐用性有助于系统抵御工业环境中严苛的条件。此外，机器控制器和机器人系统也经常依赖DIP元件，以确保这些元件在安装或维护过程中保持完好无损。它们的通孔安装方式还便于现场维修，这在工业环境中至关重要，因为停机成本高昂。

用于原型设计和DIY项目

对于从事原型制作或DIY电子产品的爱好者和工程师而言，DIP因其使用方便且易于获取而备受青睐。在原型电路板和面包板上，DIP尤为理想，因为它们易于插入和拔出，从而能够快速进行测试和修改。许多电子入门套件都附带DIP元件，因为它们易于操作，且焊接时无需使用专业工具。

DIP通常用于教育项目，例如学习微控制器或基础电路设计，在这些项目中鼓励动手组装。在创客社区，Arduino和Raspberry Pi开发板也可能为特定组件配备DIP封装，方便DIY爱好者根据需要轻松地改装或更换零件。

此外，在小规模生产或限量项目中，DIP 提供了一种经济高效且灵活的解决方案，使工程师能够在转向更复杂的封装类型（如 SMD）之前，对设计进行原型制作和迭代。

双列直插封装（DIP）的局限性是什么？

双列直插式封装（DIP）的局限性包括其体积较大、不兼容现代大批量制造工艺，以及散热困难等问题，使其不太适合高密度、高性能的应用场景。

尺寸与组件密度

双列直插式封装（DIP）的一个主要局限性在于其尺寸。与现代封装类型，例如四边扁平封装（QFP）或球栅阵列封装（BGA）相比，DIP的尺寸相对较大。这使得它不太适合空间受限的高密度电路设计。随着对更小、更紧凑电子产品的需求不断增长，封装尺寸已成为一个关键因素。

例如，一个16引脚的DIP封装所占的PCB空间比相同引脚数的QFP或BGA封装更大。这种局限性意味着，在相同的面积内能容纳的元器件数量更少，因此DIP封装不太适合用于智能手机、笔记本电脑或平板电脑等高性能设备。

对比表：DIP vs. QFP vs. BGA

特性	双列直插式封装（DIP）	四边扁平封装（QFP）	球栅阵列封装（BGA）
尺寸	更大，占用更多空间	更小，更紧凑	最紧凑，节省空间
引脚密度	较低的引脚密度	较高的引脚密度	最高的引脚密度
应用	低体积、较旧的设计	中高端应用	高端、注重性能
成本	低成本，适合小批量生产	中等成本	成本较高，适用于大规模生产
易于组装	更易手动组装	需使用自动化设备	需要复杂机械

如表所示，BGA和QFP更节省空间，可实现更高的元器件密度，而DIP则更适合简单、低密度的应用。

与现代制造工艺不兼容

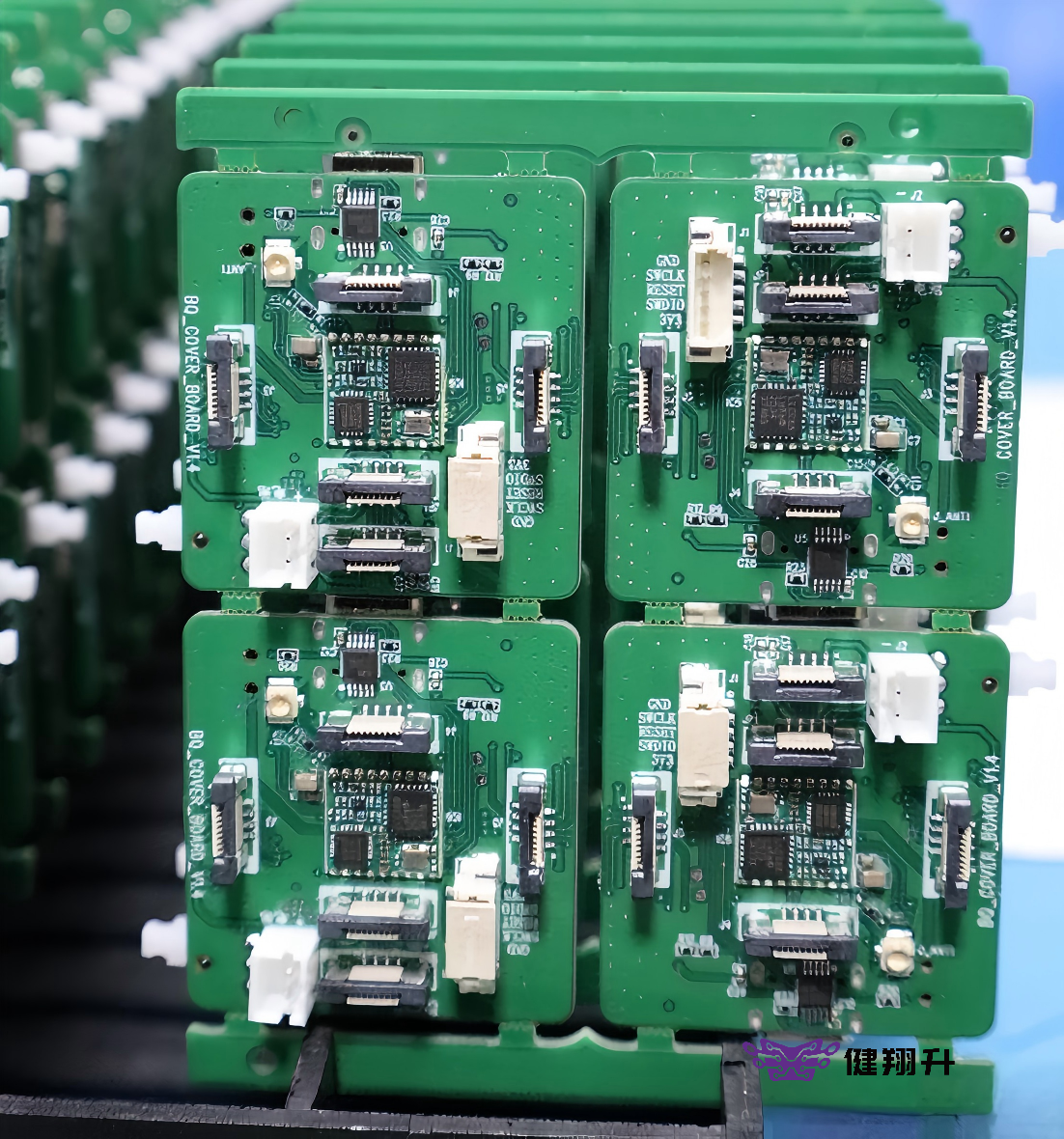

由于DIP采用通孔设计，需要将引脚逐一插入预先钻好的孔中，因此在大批量、自动化的PCB制造中，DIP的受欢迎程度较低。与之相比，表面贴装技术（SMT）使用的是直接贴装在PCB表面的SMD元件，这一工艺更加迅速高效。SMT更兼容现代贴片机，这些贴片机能够在短时间内快速、准确地组装数千个元器件。

DIP元件需要手动焊接或波峰焊，因此不适用于高速、大批量的生产线。而表面贴装元件则可实现更快速、更自动化的工艺，从而降低人工成本并提高整体生产效率。正因如此，DIP 正在越来越多地被更小型、更自动化的替代方案所取代，例如 QFP 或 BGA。

散热管理问题

DIP的另一个局限性在于其散热性能。由于DIP封装体积较大，且引脚通过PCB上的孔安装，因此容易积聚更多热量，这可能会影响性能，尤其是在高功率或高频应用中。DIP元件较大的占位面积意味着其散热效率不如更紧凑的封装类型（如BGA或QFP）——后者更适合于高性能电路中的热量管理。

在计算机、显卡和服务器等高性能电子设备中，热量管理至关重要。BGA和QFP封装具有更好的导热性能，这是因为它们拥有更大的表面积，并且更靠近印刷电路板安装，从而能够更有效地分散热量。相比之下，DIP元件更容易积热，这可能导致过热并随时间推移降低可靠性。因此，DIP不太适合用于发热量较大或需要主动散热方案的设备。

总之，尽管DIP在耐用性和组装便利性方面具有优势，但其在尺寸、制造兼容性和热管理方面的局限性使其不太适合用于现代高性能电子应用。

如何在DIP与其他封装类型之间进行选择？

在选择DIP与其他封装类型时，应考虑生产批量、空间限制、原型制作的组装便捷性以及成本等因素——DIP最适合小批量生产和DIY项目，而QFP或BGA等替代方案则更适用于高密度、大批量的应用场景。

小批量与大批量生产的考量

在选择双列直插式封装（DIP）与其他封装类型（如QFP或BGA）时，关键因素是生产量。

对于小批量生产或少量订单，DIP通常是最佳选择。其设计简单、组装便捷，使它在小批量情况下极具成本效益。由于DIP更易于操作且无需专用设备，因此非常适合小型项目、原型制作或教学套件。

另一方面，对于大批量生产而言，QFP或BGA通常更具效率。这些封装尺寸更小、更紧凑，能够实现更高的元器件密度，而这对于现代电子产品至关重要。借助自动组装工艺，例如贴片机，可以轻松地放置并焊接QFP和BGA等表面贴装元件，从而大幅降低人工成本，提高生产速度。在高产量环境中，由于需要手动焊接且PCB所需空间较大，DIP的实用性会降低。

自制与原型设计需考虑的因素

对于DIY项目和原型设计，DIP通常都是首选。这是因为DIP更易于操作和焊接，尤其适合那些无法使用高级工具的人。许多业余爱好者和从事原型开发的工程师发现，DIP提供了一种快速而高效的方法来测试电路设计，而无需复杂的设备。

在原型设计时，DIP元件可轻松插入面包板或PCB原型中，使其成为测试电路的理想之选。与通常需要精密定位工具和特殊焊接技术的SMD元件不同，DIP元件可用基本工具手动插入并焊接。这种易用性使DIP成为早期设计或学习环境的绝佳选择，在这些环境中，速度和简单性至关重要。

电路设计中的成本与空间限制

在选择DIP与其他封装类型时，成本和可用空间是需要考虑的两个最重要的因素。

对于小批量设计，DIP具有成本效益，因为它制造简单且可进行手动组装。然而，当空间有限或需要更高引脚密度时，QFP或BGA等替代封装类型则更具优势。这些封装能够在更小的面积内容纳更多元件，非常适合智能手机或可穿戴设备等紧凑型消费电子产品。

在空间有限的电路中，DIP封装体积较大、引脚间距较宽，可能并不适用。选择QFP或BGA封装，能让设计人员在更小的PCB面积上容纳更多元件。不过，这些选项成本较高，且组装时需要专用设备。因此，最终的决定在于权衡成本效益与您具体设计的空间限制。

结论

虽然双列直插式封装（DIP）具有耐用性、易于组装以及在小规模生产和原型制作中成本效益高等多项优势，但与更紧凑的现代封装形式，如QFP和BGA相比，它仍存在一些局限性。在选择合适的包装类型时，务必考虑生产量、空间限制以及具体应用需求等因素。
