选择合适的PCB材料对于确保电子产品的可靠性和性能至关重要。无论您是在设计消费类电子产品、高速通信设备，还是节能照明解决方案，PCB的基材都会直接影响其电气、机械和热学特性。从应用广泛的FR-4到专业化的高频电路板，每种材料都有其特定用途。但您该如何决定选用哪一种呢？
本指南深入探讨了PCB材料与切割技术的要点，为您清晰解析其关键性能与应用领域。我们将逐一介绍常见的材料类型，如FR-4和金属基板，讲解您需关注的各项性能参数，并探索在制造过程中优化材料使用的最佳实践。如果您已准备好为您的下一个PCB项目做出明智的选择，请继续阅读！
什么是PCB材料？
PCB（印刷电路板）材料是用于制造电子设备电路板的基础组件。它由两个主要层组成：绝缘层（也称为基板或介电层）和导电层（通常是铜）。 这些材料在决定PCB的性能、耐用性和制造工艺方面发挥着关键作用。
绝缘层和导电层
l 绝缘层：绝缘层，也称为基板，可为PCB上的导电路径（或走线）提供电气隔离。该层通常由玻璃纤维、树脂或塑料等材料制成。它可防止电信号在不同走线之间发生短路。
l 导电层：导电层通常由铜箔制成。它附着在绝缘层上，并经过蚀刻形成连接PCB上不同元件的电气路径。铜层的质量、厚度和光滑度会影响PCB的性能，包括信号完整性和电阻。
例如，在智能手机或电脑等日常电子设备中，铜质导线连接着各种芯片和元件，而绝缘层则确保它们之间不会发生意外的电气接触。
基板与铜箔层的作用
基板与铜箔层共同决定了PCB的结构和电气特性。基板提供机械强度并支撑铜导线，而铜箔则实现了必要的电气连接。
例如，在平板电脑等消费电子产品中，基板的选择（如广受欢迎的FR-4）可确保PCB经久耐用，能够承受日常使用。铜箔则能保证元件之间信号的高效传输。如果铜层过薄，PCB可能难以应对无线通信等高频应用。
电气性能
PCB材料必须具备特定的电气性能，才能在不同应用中表现出色。需要考虑的关键参数包括介电常数（Dk）和损耗角正切（Df）.
l 介电常数（Dk）：Dk代表材料储存电能的能力。例如，在高频电路（如无线电发射机）中，Dk值越低，信号损耗就越小。
l 损耗角正切（Df）：指信号在传输过程中的损耗。低Df材料对于高速电路至关重要，可确保能量损耗和信号衰减最小。
在无线路由器或手机等应用中，这些电气特性对于确保信号快速、可靠地传输且不受干扰至关重要。
机械性能
机械性能是指材料在承受压力、温度变化和机械应力等物理应力时，不会发生失效的能力。PCB材料的柔韧性、强度和抗冲击性对于确保PCB能够顺利制造和组装而不受损至关重要。
例如，在汽车应用中，PCB会暴露于高振动和温度变化的环境中，因此更倾向于选用具有更高机械强度的材料，比如高Tg（玻璃化转变温度）的FR-4。这些材料有助于在恶劣条件下保持PCB的完整性。
热性能与散热
散热对于防止电子元件过热至关重要，过热可能导致元件失效。具有良好导热性的PCB材料有助于高效地将热量从敏感元件处导走。
l 导热性：具有高导热性的材料，例如基于金属的PCB（如铝基PCB），非常适合用于LED照明或电力电子等会产生大量热量的应用场合。
l 热膨胀：材料的热膨胀系数（CTE）是指其随温度变化而膨胀或收缩的速率。低CTE对于保持焊点完整性、防止长期使用中出现失效至关重要，尤其是在经历多次热循环的电路中。
例如，在电力电子领域，选择一种导热性高的PCB材料，能够有效管理功率元件（如晶体管或电容器）产生的热量，从而防止因过热而造成的潜在损坏。
常见的PCB材料类型及其应用有哪些？
PCB材料种类繁多，每种材料都针对不同电子设备的特定需求而设计。了解这些差异有助于您为自己的项目选择合适的材料。下面，我们将探讨三种常见的PCB材料：FR-4、高频/高速材料以及金属基PCB。
FR-4 PCB：最常用的PCB材料
什么是FR-4？
FR-4 是应用最广泛的PCB材料，因其性能均衡且经济实惠而备受青睐。它由玻璃纤维和环氧树脂组成。玻璃纤维提供了机械强度，而环氧树脂则具备电气绝缘性和耐久性。FR-4具有良好的电气性能，并且耐热、阻燃，适用于通用电子应用。
主要特性：
l 经济实惠：与其它专用材料相比，FR-4价格低廉。
l 耐用：FR-4的玻璃化转变温度（Tg）通常在130–140℃左右，能够承受中等程度的高温。
l 稳定：它在大多数日常电子设备中提供可靠的性能。
FR-4 的应用：
l 消费电子产品：FR-4被用于智能手机、平板电脑和电脑等设备中。
l 主板：大多数电脑主板都采用FR-4制造，因为它兼具良好的机械性能和电气性能。
l 工业控制板：FR-4还因其能够承受中等温度和机械应力而被用于工业机械中。

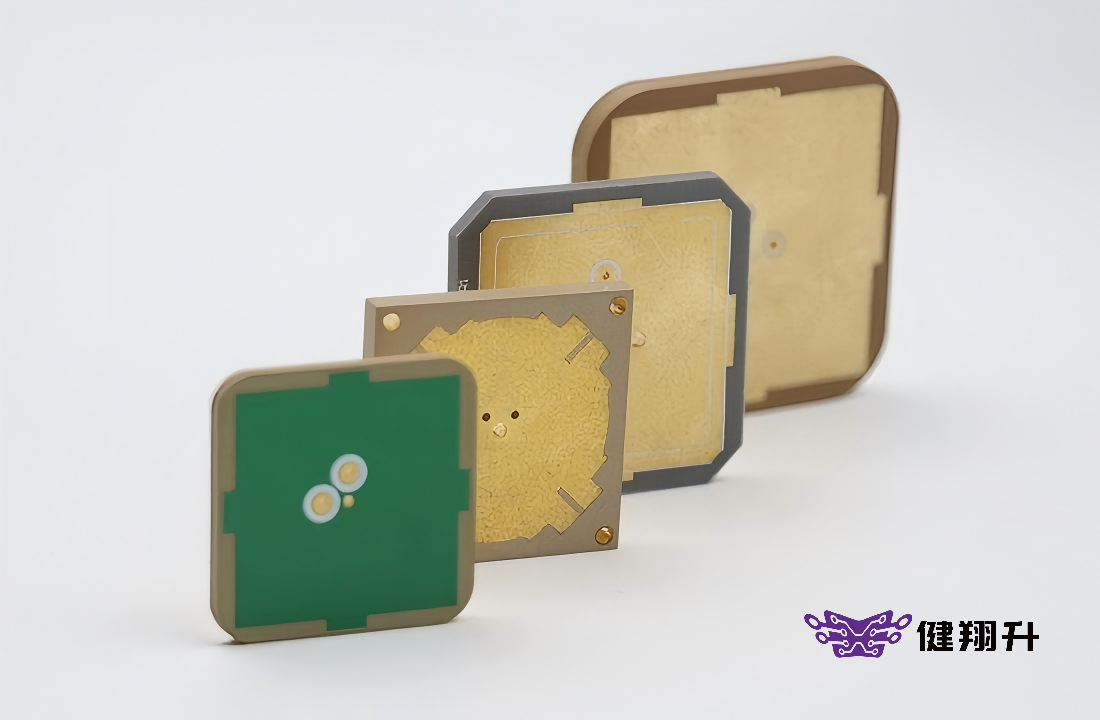

高频/高速PCB：用于专业应用
什么是高频/高速PCB？
高频和高速PCB专为信号完整性与损耗最小化至关重要的应用而设计。这些材料由特殊化合物制成，例如聚四氟乙烯（PTFE）、陶瓷填料以及基于碳氢化合物的材料。这些材料具有低介电常数（Dk）和低损耗角正切（Df），这意味着它们能让信号以最小失真快速传输。
主要特性：
l 低介电常数：这一特性可降低信号延迟，确保数据快速传输。
l 低介质损耗：低损耗意味着信号在PCB中传输时能量损失极小，从而提升性能。
高频/高速PCB的应用：
l 雷达系统：高速PCB对于雷达系统至关重要，因为快速信号处理是其核心需求。
l 卫星通信：这些PCB用于卫星通信系统，其中高频信号需远距离传输。
l 电信设备：基站和天线等设备同样依赖这些PCB，以实现清晰、快速的信号传输。
基于金属的PCB：卓越的散热性能
什么是金属基PCB？
基于金属的PCB（通常称为MCB）采用金属芯材——通常是铝或铜——可实现卓越的散热性能。这些材料尤其适用于发热量较大的应用，因为金属能够迅速将热量从敏感元件中导出，从而防止过热。
主要特性：
l 导热性：基于金属的PCB具有高导热性，能够高效地管理热量。
l 机械强度：金属芯还能提供额外的机械强度，这在恶劣环境中尤为有用。
金属基PCB的应用：
l LED照明：金属基PCB通常用于LED照明系统，尤其是在高发热问题较为突出的场合。金属芯有助于为元器件降温，防止其失效。
l 功率模块：在电力电子领域，由于会产生大量热量，基于金属的PCB是保持系统冷却并高效运行的理想之选。
l 汽车电子：这些PCB用于汽车应用，例如电源管理系统和照明系统，在这些应用中，散热对于延长使用寿命至关重要。
选择合适的PCB材料
选择合适的PCB材料取决于您应用的具体需求。每种类型的PCB材料都根据其预期用途提供独特的优势。FR-4是一种用途广泛且经济实惠的选择，适用于日常设备。对于高速、高频通信和信号传输，则需要使用高频PCB。另一方面，基于金属的PCB对于含有热敏元件的应用至关重要，例如LED照明或功率模块。
了解这些不同材料有助于您根据性能、成本和可靠性要求做出明智的决策。以下是这些材料的简单对比，以帮助您厘清它们的关键差异及应用领域：
| 材料类型 | 主要特点 | 最适应用场景 | 示例应用 |
| FR-4 | 经济实惠、耐用、多功能 | 性能需求适中的通用电子设备 | 电脑主板、消费电子产品 |
| 高频PCB | 低Dk和Df，信号传输快速 | 高速、高频信号处理 | 雷达系统、卫星通信 |
| 金属基PCB | 高导热性，散热 | 对热敏感的应用 | LED照明、功率模块、汽车系统 |
通过考察这些关键特性与用例，您可以更轻松地为您的具体应用需求选择合适的材料。例如：
由于成本效益高且耐用，FR-4是设计电脑主板的理想之选。
对于雷达系统或卫星通信设备等高性能系统，必须采用含聚四氟乙烯材料的高频PCB，以确保信号快速传输且损耗最小。
在LED照明等对散热有要求的应用中，基于金属的PCB非常适合高效散热，以保持元器件低温运行并确保其正常工作。
通过了解材料的差异及其具体应用，您可以选择最合适的PCB材料，以确保您的电子产品性能最佳，同时兼具耐用性和成本效益。
PCB材料的关键性能参数有哪些？
PCB材料需满足多项重要性能参数，以确保其在不同环境中都能正常工作。这些参数包括Tg（玻璃化转变温度）、Td（热分解温度）、Dk（介电常数）、Df（损耗角正切）、CTE（热膨胀系数）和CAF（抗离子迁移能力）。让我们逐一分析。
Tg（玻璃化转变温度）与耐热性
Tg是什么？
Tg，或称玻璃化转变温度，是指印制电路板材料开始软化并失去其刚性固态的温度。Tg较高的材料能够在更高温度下保持稳定，不会发生翘曲或丧失其电气性能。Tg值直接影响PCB的耐热性，这在高温环境中至关重要。
标准板与高Tg板的区别：
l 标准Tg材料（例如FR-4）的Tg通常在130°C至140°C之间，适用于大多数消费电子和标准工业应用。
l 高Tg材料的玻璃化转变温度达到150°C或更高，具有更优异的耐热性和稳定性。这类材料非常适合用于PCB暴露于较高温度的环境，例如汽车、航空航天或高性能计算应用领域。
例如，高Tg印制电路板常用于汽车电子领域，以承受发动机部件产生的热量，确保长期可靠性。
Td（热分解温度）与材料稳定性
Td是什么？
Td，即热分解温度，是指印刷电路板材料开始发生化学分解的温度。Td值较高的材料具有更好的热稳定性，能够在极端高温下保持性能而不降解或丧失功能。
高Td材料的优势：
l 更高耐热性的材料能够长时间承受高温而不会分解。
l 它们在PCB会遇到高温或温度波动的环境中至关重要。
例如，在电力电子或LED照明领域，元器件通常会产生热量。选用具有高Td值的材料，可确保PCB在这些热应力下不会失效或性能下降。
介电常数（Dk）与信号传输速度
什么是Dk？
介电常数（Dk）是衡量材料在电场中储存电能能力的指标。低Dk值意味着PCB材料的信号延迟较低，从而实现更快的信号传输。
高频电路中Dk的重要性：
l对于雷达系统或无线通信等高频应用，低Dk值至关重要。它能减少信号延迟，使信号传播更快且失真更小。
l高频PCB采用聚四氟乙烯（PTFE）等低介电常数（Dk）材料，可实现高速数据传输。
例如，卫星通信系统依赖于低Dk材料，以快速高效地在长距离上传输高频信号。
Df（损耗角正切）与信号损耗
什么是Df？
损耗角正切（Df）是衡量信号在PCB材料中传输时能量损耗的一个指标。Df值越低，表示信号传输过程中能量损耗越小，这对高速应用至关重要。
Df在高频应用中的作用：
l 低Df材料在信号完整性至关重要的电路中不可或缺，例如5G通信、高速数据中心和高频雷达系统。
诸如陶瓷填充聚四氟乙烯等材料具有较低的介电损耗角正切，常用于这些高频应用中，以确保高效可靠的性能。
例如，5G移动网络依赖于低Df材料，以最大限度地减少信号损耗，确保高速数据传输并降低延迟。
热膨胀系数（CTE）与材料可靠性
什么是热膨胀系数（CTE）？
热膨胀系数（CTE）是指材料在温度变化时膨胀或收缩的程度。热膨胀系数低的PCB材料更加稳定，因热循环（反复加热和冷却的过程）而发生翘曲或开裂的可能性也更小。
Z轴热膨胀系数的重要性：
l Z轴热膨胀系数（沿PCB厚度方向的膨胀）是最关键的因素，因为它会影响焊点和电气连接的可靠性。如果材料在Z轴方向的膨胀过大，可能会导致焊点出现裂纹，进而引发PCB失效。
低Z轴热膨胀系数确保PCB能够经受多次回流焊循环而不会发生机械失效。
例如，在汽车电子领域，PCB会经历频繁的温度变化，因此低热膨胀系数对于确保电路板在工作期间及热循环过程中保持完好至关重要。
CAF（离子迁移阻力）及潮湿环境下的稳定性
什么是CAF？
CAF（导电阳极丝）是指离子通过PCB材料迁移，在高温高湿条件下引发电气短路的现象。具有高CAF抗性的材料可有效防止此类短路，确保PCB即使在恶劣环境中也能正常工作。
CAF抗性与高温高湿环境：
l在高湿度和高温环境中，CAF抗性尤为重要，因为此时离子迁移更容易发生。
l高抗CAF材料
例如，用于雷达系统的军用级PCB通常采用高CAF抗性设计，以确保其在潮湿、高温的环境下仍能正常工作。

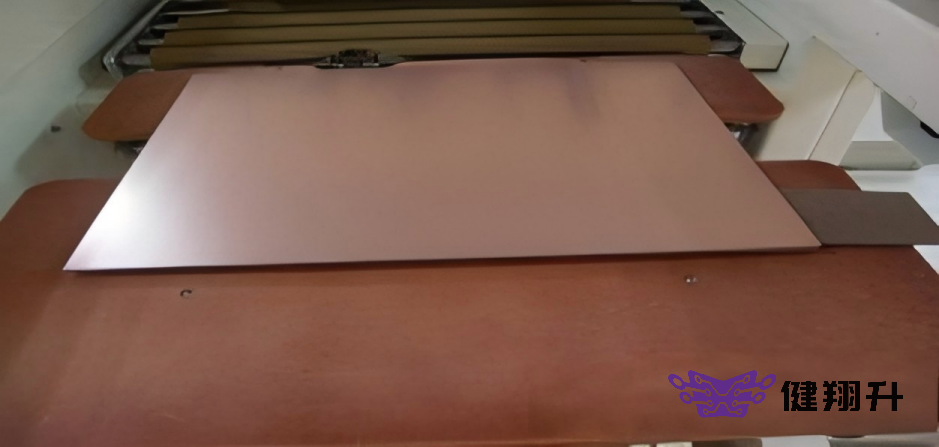

PCB切割是什么意思？
PCB切割 是指将大张PCB材料切割成适合制造工艺的小型面板或部件的过程。此举旨在最大限度地利用材料，并确保最终的PCB产品符合特定的设计要求。了解这一过程涉及的各个阶段和因素，对于优化生产效率、减少浪费至关重要。

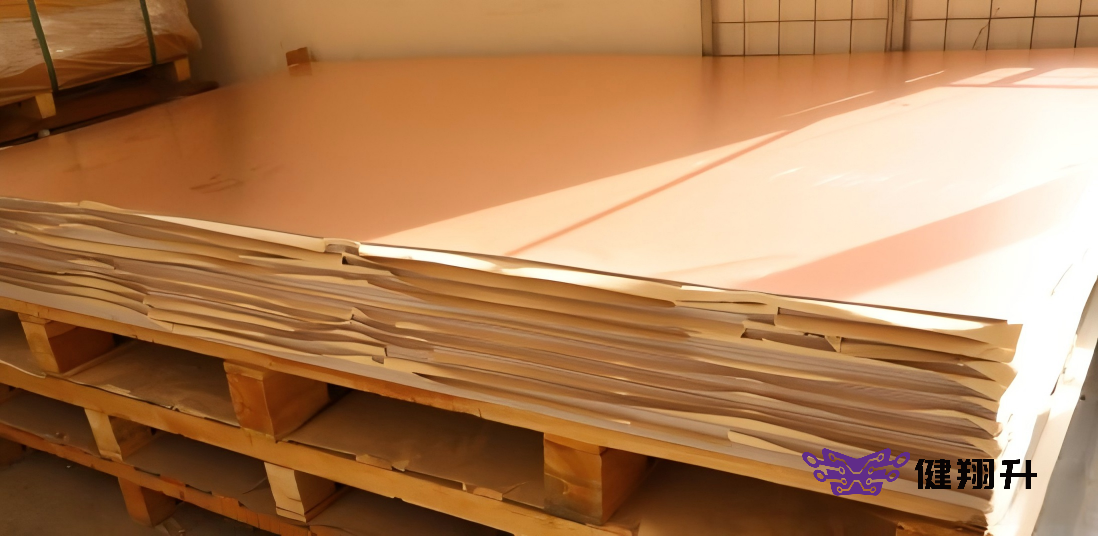

标准大尺寸材料及其作用
什么是标准大尺寸材料？
标准大尺寸材料是供应商提供的PCB材料板材的初始规格。这些板材作为基本单元，用于切割成更小、可实际使用的PCB面板。通过采用标准化尺寸，制造商能够确保生产的一致性，并简化采购流程。
常用标准尺寸：
l 36英寸 × 48英寸
l 40英寸 × 48英寸
l 42英寸 × 48英寸
这些尺寸通常用于刚性FR-4材料，这是最常用的PCB材料。大尺寸材料的选择会影响PCB切割的整体布局和效率。例如，40英寸×48英寸的板材常被选作批量生产之用，因为它在材料供应与加工便捷性之间实现了最佳平衡。
采用标准尺寸可使制造商高效管理库存，并更准确地预测材料成本。

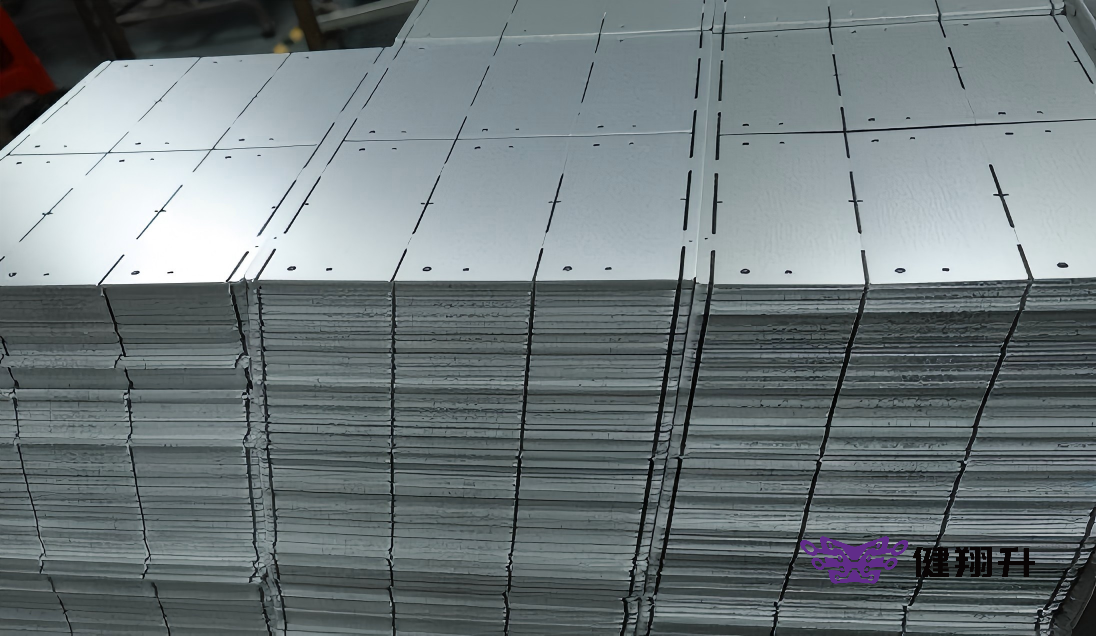

如何确定用于生产的面板尺寸
什么是生产面板尺寸？
生产面板尺寸是指将大块材料板材切割成更小、更便于操作的面板的过程。这一尺寸至关重要，因为它既要符合PCB生产线的产能要求，又要最大限度地提高材料利用率。
最大化材料利用率：
为了最大限度地利用每张大尺寸材料板，工程师们会使用专业软件来安排板材在材料板内的布局。目标是优化排版，以尽可能多地利用材料，同时避免产生过多浪费。这种做法被称为“套料”。
例如，如果您正在生产一批智能手机PCB，该软件会根据元件尺寸和间距要求，计算如何从每张大板材中尽可能多地排列元件。
影响生产面板尺寸的因素
哪些因素会影响面板尺寸的选择？
以下几个因素可能会影响生产面板的尺寸，包括：
l 设备能力：每台PCB生产设备，如曝光机和蚀刻线，都对其可处理的最大和最小尺寸有特定限制。这些限制决定了面板尺寸的选择。
l 生产效率：面板尺寸还必须针对生产流程进行优化。如果面板尺寸过大或过小，可能会导致搬运、运输或机器设置时间效率低下。
l 设计规范：PCB的最终设计将决定所需的空间和布局，从而影响面板尺寸。
设备能力如何影响面板尺寸的选择
设备能力如何影响面板尺寸？
用于PCB生产的每台设备（如曝光机、钻孔机和焊接线）都有其自身的尺寸限制。这意味着，生产面板的尺寸必须符合设备的规格要求。
例如，如果一台激光蚀刻机的加工尺寸上限仅为20英寸×24英寸，那么无论初始材料板材尺寸如何，生产用的面板尺寸均不得超过这一规格。因此，务必使面板尺寸与整条生产线的设备能力相匹配，以避免中断并确保加工流程顺畅。
生产效率与面板尺寸的关系
面板尺寸如何影响生产效率？
面板的尺寸会影响其在制造过程中的易操作性。通常，较大的面板更难搬运、运输和加工，这可能会降低生产速度并影响整体效率。而较小的面板则更容易操控，但如果排布不够优化，反而可能导致更高的材料浪费。
平衡面板尺寸与效率：
l 中等尺寸的板材通常被选用，因为它们兼顾了易于操作与最小化浪费。
l 在大批量生产中,优化板材尺寸有助于提高生产效率并降低材料成本。
例如，在生产笔记本电脑或平板电脑等消费电子产品时，制造商通常会选择中等尺寸的面板，以确保快速交付，同时保持较高的材料利用率。

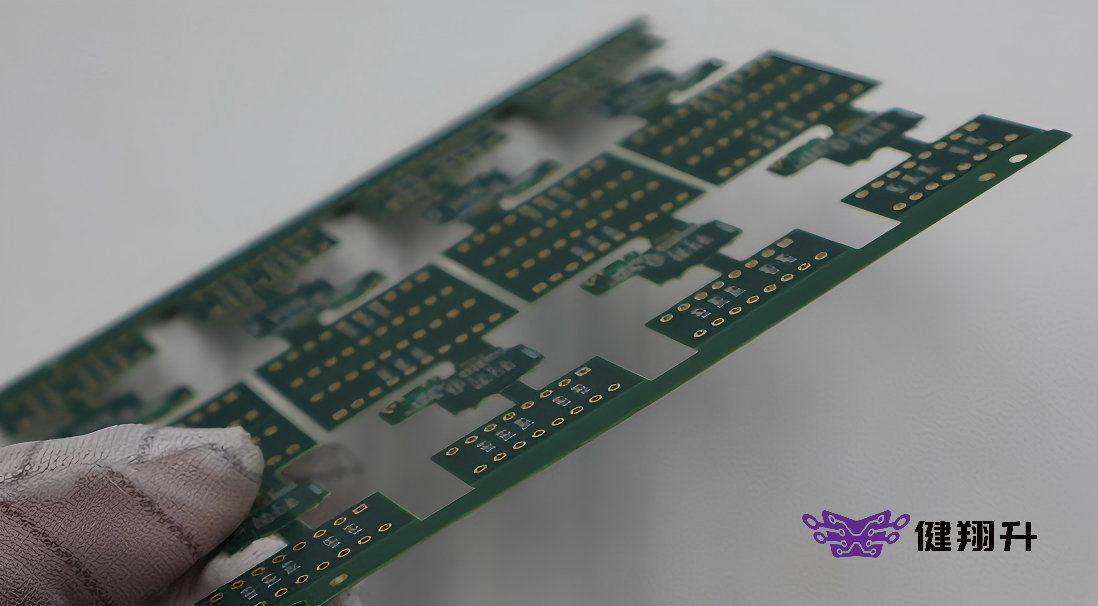

如何确保材料利用率最大化
可以采取哪些措施来最大限度地提高材料利用率？
为确保每一片大型PCB材料都能得到高效利用，制造商采用专业软件工具来规划和布局切割流程。这些工具使工程师能够：
1. 优化面板布局，使尽可能多的面板适配大材料板上的可用空间。
2. 考虑面板形状：布局应避免留下空隙或小块剩余材料。
3. 调整以适应设备限制：确保所选面板尺寸符合机械设备的性能范围。
例如，在大批量PCB制造中，优化面板切割有助于减少材料浪费和生产成本，这对于保持具有竞争力的价格和实现可持续发展至关重要。
如何选择合适的PCB材料和切割尺寸？
选择合适的PCB材料和切割尺寸对于确保您的产品性能优异、成本经济且符合制造标准至关重要。材料的选择会直接影响PCB的电气、机械和热学性能，而切割尺寸则会影响生产效率和材料利用率。以下是有效做出这些决策的方法。
根据产品需求选择材料
产品需求如何影响材料选择？
PCB材料的选择在很大程度上取决于产品的具体功能需求。
例如：
l 电气要求：如果您的产品需要处理高速信号或高频通信，聚四氟乙烯（PTFE）或填充陶瓷的聚四氟乙烯等材料是理想之选。这些材料具有低介电常数（Dk）和低损耗角正切（Df），可最大程度地降低信号损耗，提升在电信、雷达系统或5G设备中的性能。
l 热性能要求：如果您的产品会产生大量热量，例如在LED照明或电力电子设备中，选择基于金属的PCB（如铝基PCB）至关重要。这些材料具有出色的导热性，可确保高效散热，防止过热。
l 机械强度：对于暴露于物理应力或极端环境的应用，高Tg（高玻璃化转变温度）材料具有更佳的机械强度，能够承受更高的温度。这类材料广泛应用于汽车电子或航空航天领域，在恶劣条件下对可靠性要求极高。
通过使材料的性能与产品的具体需求相匹配，您可以确保PCB在保持耐用性的同时，达到所需的性能标准。
如何根据生产要求选择切割尺寸
如何平衡材料利用率与生产效率？
为PCB板选择合适的切割尺寸，对于最大化材料利用率和确保高效生产至关重要。以下是做出最佳选择的方法：
l 材料利用率：为减少浪费，应合理选择切割尺寸，以便在大张材料板（例如36英寸×48英寸或40英寸×48英寸）上尽可能多地放置PCB面板。可使用专业的排版软件来优化布局，确保面板排列高效，最大限度地减少材料浪费。
l 生产效率：面板尺寸也应便于生产线操作。例如，如果面板过大，可能难以搬运和运输，从而减缓生产速度；如果面板过小，则可能导致废品增多，或需要更多设备调试时间。
l 设备兼容性：每台PCB制造设备（例如，蚀刻机、钻孔机）都存在尺寸限制。切割尺寸必须符合生产中所用所有设备的规格，以确保加工顺利进行。选择符合这些限制的面板尺寸，有助于简化整个制造流程。
例如，在消费电子产品的生产中，制造商可能会选择中等尺寸的面板，以在材料用量与生产速度之间取得平衡，同时确保这些面板能够与所有设备兼容。
通过选择正确的切割尺寸，制造商可以减少材料浪费、提高生产速度，从而实现成本节约并优化性能。平衡这些因素，能够确保最终的PCB既满足产品的功能需求，又符合制造商的生产目标。
结论
选择合适的PCB材料并确定切割尺寸，是确保产品性能、耐用性和效率的关键步骤。通过使材料特性与产品的具体需求相匹配，并针对生产优化面板尺寸，您可以显著提升产品质量和制造效率。无论您是从事消费电子、汽车应用，还是高频设备的开发，了解这些关键因素都将有助于简化您的设计与生产流程。
如果您正在寻找一位值得信赖的合作伙伴，为您指点迷津，助您从容应对PCB材料选型与切割的复杂难题，健翔升随时为您提供帮助。凭借在PCB和PCBA制造领域多年的专业经验，PCBMASTER能够为您提供量身定制的优质解决方案，满足您的个性化需求。让我们以精准和高效的方式，助您将电子产品变为现实。
常见问题
1. 如何确定哪种PCB材料适合我的项目？
要为您的项目选择合适的PCB材料，您需要考虑几个关键因素：
l 电气性能：如果您的项目需要高频或高速信号，聚四氟乙烯或陶瓷填充复合材料是理想之选，因为它们具有低介电常数（Dk）和低损耗角正切（Df）。
l 热性能要求：对于对温度敏感的应用（如LED照明或功率模块），建议采用以铝或铜等材料为基础的金属PCB，因其具有优异的导热性能。
l 机械强度：如果您的项目会暴露于机械应力或恶劣环境中，请选择玻璃化转变温度（Tg）较高的材料，例如高Tg FR-4，以确保耐用性。
l FR-4是一种经济实惠且用途广泛的材料，适用于大多数消费电子和通用应用。
通过将您项目的电气、热学和机械需求与合适的材料性能相匹配，您可以做出明智的选择。
2. Tg值对PCB性能是否有显著影响？
是的，Tg值（玻璃化转变温度）在决定PCB的热性能方面起着至关重要的作用。Tg越高，PCB在高温下越能保持稳定，不易软化或变形。对于大多数标准应用而言，Tg约为130至140℃的FR-4材料效果良好。然而，对于暴露于较高温度的应用，例如汽车电子或航空航天系统，需要采用高Tg材料（玻璃化转变温度为150℃或更高），以确保热稳定性，并防止在极端高温条件下发生失效。
3. 金属基PCB相较于FR-4有哪些优势？
金属基PCB，如铝基或铜基PCB，相较于FR-4具有多项优势：
l 更好的散热性能：基于金属的PCB具有优异的导热性，非常适合用于对温度敏感的元件，如LED和功率模块。
l 增强的耐用性：它们在高功率应用中更加坚固，而在这些应用中，热管理对于长期性能和可靠性至关重要。
l 热应力更小：金属基底有助于吸收热量，降低热胀风险，确保长期性能稳定。
相比之下，FR-4价格更实惠，适用于对热管理要求不那么严格的场合。
4. 选择合适切割尺寸时，最重要的因素有哪些？
在为您的PCB面板选择合适的切割尺寸时，必须考虑以下几个因素：
l 材料利用率：切割尺寸应最大限度地利用每张大尺寸材料板（例如，36英寸×48英寸或40英寸×48英寸），以减少浪费，并确保尽可能多地从每张板材上裁剪出面板。
l 生产效率：面板尺寸应与生产设备相匹配，以确保高效搬运和加工。超大尺寸的面板可能难以管理，而过小的面板则可能导致废品过多或设置时间延长。
l 机器容量：确保面板尺寸符合设备的尺寸限制（例如曝光机、钻孔机），以避免生产延误或质量问题。
平衡这些因素有助于提高材料利用率，并确保生产顺利进行。
5. 为什么你应该关注CTE和CAF性能？
CTE（热膨胀系数）和CAF（导电阳极丝）均对PCB可靠性至关重要：
热膨胀系数（CTE）：Z轴热膨胀系数（即沿PCB厚度方向的热膨胀）必须较低，以避免在热循环过程中（例如多次回流焊工艺）对焊点造成应力。高热膨胀系数可能导致连接处出现裂纹或失效，从而缩短PCB的使用寿命。
l CAF：CAF抗性对于确保高温高湿环境不会引发离子迁移、从而避免短路或电气故障至关重要。这一点在航空航天或军事应用中尤为关键，因为在极端条件下保持可靠性是重中之重。
专注于低热膨胀系数和高抗电迁移性能，可确保您的PCB在严苛条件下保持稳定并正常运行。
