摘要:选IC载板封装基板厂家的关键在于四个维度:BT树脂和ABF薄膜的材料体系是否齐全(BT做存储/消费级、ABF做CPU/GPU/AI芯片)、线宽线距能否做到25μm以下(量产级SAP/MSAP工艺)、微盲孔加工精度(50μm激光孔+电镀填孔)以及大尺寸基板翘曲控制能力。本文从IC载板的定义、BT/ABF材料对比、七大制造工艺、五行业实际案例到供应商选型清单,拆解高端封装基板的技术决策逻辑,附8个工程师FAQ。
文章目录
- 什么是IC载板?
- IC载板的五大核心特点
- 为什么客户需要IC载板?
- IC载板制造关键技术
- 如何选择IC载板厂家?
- 深圳PCB供应链优势
- 实际案例分析(AI/5G/汽车/工控/消费电子)
- FAQ(8问)
- 企业能力自然植入
- 总结

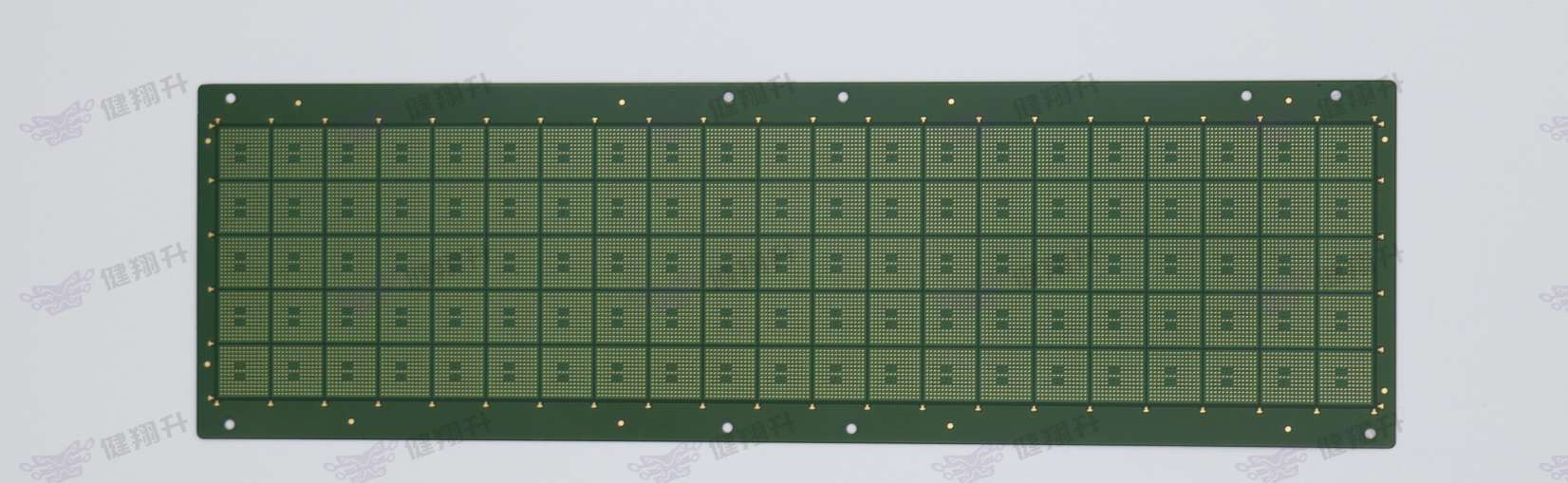

一、什么是IC载板?
IC载板(IC Substrate)是连接裸芯片(Die)与常规PCB的"中间桥梁",负责将微米级芯片焊盘转换为BGA/LGA焊球阵列,同时承担高速信号传输、热传导路径和结构支撑三大功能。它不是普通PCB加一条金线——它在材料、精度和可靠性上的要求,与FR4高多层完全不是一个量级。
IC载板的制造方式分为两大类路线:
- BT树脂路线:以双马来酰亚胺三嗪(BT)树脂+玻纤布为芯板,机械钻孔+减成法蚀刻,适合记忆卡、消费电子IC、中低端逻辑芯片封装,线宽/线距极限25~50 μm;
- ABF薄膜路线:以味之素积层薄膜(ABF)逐层积层堆叠,激光微盲孔+半加成法(SAP)制作超细线路,量产线宽/线距5~12 μm,适合CPU、GPU、AI加速芯片、HBM等先进封装。
从应用场景看,IC载板覆盖BGA(球栅阵列)、CSP(芯片级封装)、FC(倒装封装)、SiP(系统级封装)等主流封装类型。其中FC-BGA是当前AI芯片和高端处理器的绝对主力封装形式,对应的ABF载板全球缺口在持续扩大——2025年下半年起供需紧张,主要受原材料T-glass玻璃纤维布产能受限的影响。
→ 选IC载板厂,第一件事不是比价,是搞清楚自己的芯片属于"BT就能做"还是"必须上ABF"。
二、IC载板的五大核心特点
线宽精度、微盲孔工艺、材料体系、翘曲控制、表面处理——IC载板这五个参数直接界定一家工厂是"能做IC载板"还是"能稳定量产高端载板"。
2.1 线宽精度:BT的25 μm 和 ABF的5 μm 是两个世界
BT载板的线路制作以减成法为主,量产线宽/线距一般能做到25 μm/25 μm——再往下走侧蚀就会吃掉铜线截面。ABF载板走的是SAP半加成法路线,先沉积种子层再电镀加厚,侧蚀几乎为零,量产可以稳定在5~12 μm,先进工艺可到3 μm。两家的加工设备、车间洁净度、工艺控制策略都不一样,无法互换。
2.2 微盲孔:50 μm激光孔 + 电镀填孔是基本功
IC载板的层间互连不是常规PCB的机械钻孔+电镀通孔,而是激光微盲孔(Microvia)+电化学填孔(Via Filling)。最小激光孔径50 μm,填孔饱满度≥95%,孔位精度±15 μm。一个4层Build-up的ABF载板可能有几千个微盲孔,任意一个填孔缺陷整板报废。
2.3 BT vs ABF:不是谁好谁坏,是场景不重叠
| 维度 | BT载板 | ABF载板 |
|---|---|---|
| 线宽/线距(量产) | 25~50 μm | 5~12 μm |
| 典型层数 | 2~10层 | 8~20层 |
| 介电常数 Dk | 4.0~4.5 | 3.3~3.8 |
| 介电损耗 Df | 0.003~0.005 | 0.002~0.003 |
| 典型应用 | 记忆卡、消费电子、MCU、RF | CPU、GPU、AI芯片、HBM |
| 成本水平 | $0.20~1.50/pcs | $1.50~25+/pcs |
| 翘曲控制难度 | 相对低(刚性骨架) | 较高(薄膜偏软,大尺寸易翘曲) |
2.4 翘曲控制:大尺寸FC-BGA载板的核心挑战
当ABF载板尺寸做到100×100 mm以上(GPU/AI加速芯片),薄膜偏软的特性使得压合后翘曲成为良率杀手。供应商必须有超薄芯板翘曲控制(≤5 μm/cm)、涨缩补偿、层压结构优化的经验数据。同样是"能做ABF",大尺寸和小尺寸的良率差可以到15个百分点。
2.5 表面处理:ENEPIG几乎成了标准
IC载板的焊盘表面处理比普通PCB要求高得多。ENEPIG(镍钯金,Ni/Pd/Au)因为同时兼容引线键合(Wire Bonding)和SMT焊接,且规避了传统ENIG工艺的"黑垫"(Black Pad)缺陷,已成为高端载板的标配。键合级ENEPIG要求镍层3~8 μm、钯层0.1~0.2 μm、金层0.1~0.2 μm,对镀层结晶细密性和PAD平整性(≤3 μm)要求极严。
→ BT vs ABF不是选择题,是基于芯片引脚数、信号速率、封装形式三个约束条件自动锁定的答案。
三、为什么客户需要IC载板?
当芯片I/O引脚超过300~500个、信号速率超过5 Gbps、芯片结温超过85℃,FR4常规PCB就碰了物理极限的三堵墙:布线密度不够、信号损耗太大、热膨胀系数不匹配。
3.1 AI与高算力芯片:一个GPU需要上千个I/O
英伟达、AMD的高端GPU单颗芯片I/O数量超过5,000个,BGA焊球间距已经从1.0 mm压缩到0.5 mm甚至0.35 mm。FR4做不到0.35 mm间距的布线密度——只有ABF载板的5 μm L/S和激光微盲孔能支撑这种密度。
3.2 5G/6G通信:毫米波对载板的介电性能是刚需
5G毫米波(26 GHz/39 GHz)和6G亚毫米波(100 GHz+)的射频前端需要IC载板提供超低插入损耗。普通FR4的Df在0.02~0.03级别,毫米波频段信号基本走不了;ABF载板Df可以做到0.002~0.003,搭配SAP工艺的±1.5 μm线宽精度,是毫米波射频芯片的唯一量产级方案。
3.3 车载芯片:CTE匹配是可靠性红线
车载主控SoC在-40~175℃的温度循环下,如果载板CTE(热膨胀系数)与硅芯片差异过大,焊点会在几百次热循环后开裂。BT载板CTE约12~16 ppm/℃,硅芯片约3 ppm/℃——差距依然存在但可以通过底部填充(Underfill)补偿。FR4的CTE在14~18 ppm/℃且各向异性严重,长期可靠性远不如BT载板。
3.4 消费电子:CSP和SiP推动极致小型化
手机SoC、手表芯片、TWS耳机的SiP模组对载板厚度要求已经到100~200 μm(2层BT)。传统PCB最薄也只能做到0.4 mm,完全无法放入超薄封装体内。CSP(芯片级封装)载板配合FPC柔性板的连接方案,是穿戴设备的标准化架构。
→ IC载板不是选了贵的——是当芯片规格越过某个临界点,FR4在物理上就不成立了。
四、IC载板制造七大关键技术
IC载板的制造难度集中在七个技术节点:超薄芯板加工、微孔钻孔与填孔、SAP超细线路、层间精密对位、高精度阻焊、ENEPIG表面处理、高精度检测。这七项能力不齐全的工厂,做得多不如做得少——工程瓶颈会传染。
4.1 超薄芯板加工控制
IC载板芯板最薄可以做到100 μm——两张A4纸的厚度。在这个尺度上,翘曲、涨缩和层压分层是日常敌人。供应商需要掌握超薄基板的变形控制(翘曲≤5 μm/cm)、涨缩数据库(CTE补偿算法)和低温层压参数,才有能力做2层以上的Build-up。
4.2 SAP/MSAP半加成法——IC载板的"光刻机"
传统减成法(蚀刻)做细线的瓶颈在侧蚀——线越细侧蚀占比越大,25 μm以下良率陡降。SAP(半加成法)先在基板表面沉积一层薄铜种子层,用光刻胶定义线路图案,再电镀加厚形成铜线路,最后闪蚀去除种子层。因为没有"从厚铜往下蚀刻"的过程,侧蚀几乎为零,可以稳定量产15 μm/15 μm甚至更细。
4.3 层间精密对位:±5 μm是分水岭
LDI激光曝光+多层精密对位系统的层间对位精度可以做到±5 μm。这对6层以上的Build-up工艺尤其关键——每层叠加的累积偏移如果不控制,顶层和底层焊盘的对位偏差可能超过焊球直径的一半,直接导致整批BGA无法贴装。
4.4 阻焊:70 μm焊坝是0.2 mm球间距的硬门槛
BGA焊球间距从1.0 mm压缩到0.2 mm意味着阻焊开窗和焊盘之间只剩极小的间距。阻焊坝最小宽度70 μm、对准精度±15 μm、表面平整度≤5 μm——这三项指标如果有一项不达标,批量SMT良率就会掉到80%以下。
4.5 ENEPIG镍钯金——键合+焊接双兼容
传统ENIG在三到六个月后容易出现"黑垫"(Black Pad)问题——镍腐蚀导致焊点变脆。ENEPIG在镍和金之间加了一层钯(0.1~0.2 μm),钯层阻隔了镍的扩散路径,同时钯本身对金线键合和锡基焊料都有良好的兼容性,从根本上规避了黑垫风险。
→ IC载板的七大工艺节点是一个"串联灯泡",任何一盏灯灭了整条产线都不亮。
五、如何选择IC载板厂家?
IC载板厂家的差异比FR4大一个数量级——同样报"IC载板打样"的五家厂,SAP工艺能力、微盲孔填孔良率、ABF材料备货这三项就能排除三家。
5.1 材料体系覆盖度(第一筛)
供应商至少要覆盖BT树脂(生益/斗山/盈骅/三菱)和ABF薄膜(味之素)两条材料路线,且每种材料都有量产批次经验。如果一家厂只做过BT没碰过ABF,即使愿意接ABF的试产单,其超薄芯板加工和SAP工艺的磨合周期至少3~6个月。
5.2 线宽/线距量产能力(第二筛)
重点看量产值而非打样极限值。打样20 μm/20 μm和量产稳定25 μm/25 μm是两回事——打样可以在最好条件下慢工出细活,量产要考虑设备稼动率、批次一致性和成本。第三方检测报告(如SGS的线宽精度和层间对位)比销售口头承诺靠谱得多。
5.3 封装类型经验(第三筛)
不同封装类型对载板的要求差异大:BGA/PBGA侧重焊盘平整度和翘曲控制,FC-BGA侧重超细线路和大尺寸基板,CSP侧重超薄加工(≤100 μm),记忆卡载板侧重多层叠构和低阻抗。供应商的"代表性客户案例"在哪个封装方向,最能反映其真实专长。
5.4 DFM工程评审能力(第四筛)
在Gerber阶段就介入评审的供应商,能帮你规避三个常见坑:电源/地层铜皮面积过大导致压合分层;微盲孔密集区树脂填充不足导致高压击穿;BGA焊盘与盲孔距太小导致SMT短路。好的DFM评审报告会精确到每个风险焊盘的位置和坐标。
5.5 体系认证与品质追溯(第五筛)
ISO 9001是最低门槛,IATF 16949(汽车认证)和IPC-A-610是加分项。更重要的是工厂有没有AOI+飞针电测的全检闭环、是否支持批次质量档案5年追溯、异常品的闭环处理流程是否经得起审厂。
5.6 打样到量产的无缝衔接(第六筛)
IC载板的坑之一是:打样在一条手动产线做成功了,量产移到自动化产线,参数、环境和人员一换,良率从95%掉到70%。好的供应商打样和量产用的是同一批工艺参数文件、同一套SPC管控体系,只是工程调试量不同而已。
→ IC载板选厂六筛,筛的不是供应商,是到时候不要因为基板良率问题拖慢整个封测项目的进度。
六、深圳IC载板供应链优势
深圳及珠三角聚集了从BT树脂生益、斗山代理商、ABF薄膜味之素渠道到激光钻孔机、LDI曝光机、ENEPIG化金线在内的IC载板完整设备与材料生态。
三个实际好处:
- 材料备货快:生益BT板材、斗山高速板材在深圳仓库常规备货,交期3~5天;味之素ABF膜通过香港代理进口,订货周期2~3周;
- 打样到量产管线短:IC载板小批量打样(1~5片)可以在4~5个工作日内交付,量产7~15天——这在非华南地区很难做到,因为设备调试和材料调配的时间成本太高;
- 设备与人才共享:深圳的激光钻孔、LDI曝光、水平电镀等精密加工设备和工艺工程师密度在亚洲仅次于日本和韩国,工程师互相流动带来了工艺经验的快速扩散。
→ 在深圳找IC载板厂,最大的无形优势是"整个产业链都在30公里范围内跑步,你的问题大概率别人已经踩过、解过"。
七、五个行业实际案例
以下五个案例均按脱敏方式描述,参数和方案基于IC载板行业的典型项目经验。
案例1:AI推理芯片FC-BGA载板
客户需求:国产AI推理芯片,I/O引脚4,500+,BGA焊球间距0.5 mm,封装尺寸55×55 mm,要求信号速率112 Gbps PAM4。
技术难点:大尺寸ABF载板翘曲控制(55×55 mm)、SAP工艺15 μm L/S量产稳定性、焊盘对位精度。
解决方案:采用ABF薄膜14层Build-up,LDI激光曝光层间对位±5 μm,超薄芯板翘曲控制≤5 μm/cm。
最终效果:满载运行结温控制在95℃以下,信号插损满足112 Gbps眼图要求,量产良率稳定在95%以上。
案例2:5G毫米波射频前端FC载板
客户需求:26 GHz毫米波射频模组,FC倒装封装,超低插入损耗要求Df≤0.003。
技术难点:高频下任何线路宽度偏差都会导致阻抗偏移,±1.5 μm精度的射频线路制作是核心挑战。
解决方案:采用低Dk/Df ABF材料(Dk 3.3,Df 0.002)+SAP工艺,线路精度±1.5 μm,配合阻抗仿真预调。
最终效果:实测插入损耗比规格书要求低0.3 dB,26 GHz回波损耗优于-15 dB。
案例3:车载主控SoC PBGA载板
客户需求:新能源汽车域控制SoC,PBGA封装,-40~175℃温循1000次,通过AEC-Q100 Grade 1验证。
技术难点:长期温循下BT树脂与硅芯片CTE差异导致的焊点疲劳,以及胶体结构(Over Mold)对载板平整度的苛刻要求。
解决方案:采用高Tg(≥180℃)BT树脂+Over Mold胶体设计,载板平整度控制≤5 μm,Conformal Coating防腐蚀。
最终效果:1000次温循后电气性能无明显退化,焊球剪切力测试达标,顺利通过客户AEC-Q认证。
案例4:工控PLC控制器记忆卡封装载板
客户需求:工业PLC存储器封装,TF卡型载板,要求10年使用寿命、宽温工作范围-25~105℃。
技术难点:超薄多层载板(6层,总厚400 μm)在长期振动环境下的层间结合力,以及低阻抗要求(数据线阻抗50 Ω±10%)。
解决方案:BT树脂6层Build-up+ENIG表面处理,精密阻抗控制±8%,层间结合力测试通过IPC-TM-650标准。
最终效果:批量交付20万片,客户端故障率低于0.05%,10年加速老化测试未出现分层失效。
案例5:穿戴设备CSP微型封装载板
客户需求:智能手表心率传感模组封装,CSP芯片级封装,载板要求2层总厚100 μm。
技术难点:100 μm厚度下加工翘曲和搬运破损率——5%的破损率就会让整批成本翻番。
解决方案:超薄BT芯板加工+载体板配合工艺,配合自动上下料降低人工搬运环节的破损风险。
最终效果:运输破损率低于0.5%,量产稳定供应超过50万片。
→ 五个案例的共性规律:IC载板的项目成败不是由"最佳工艺参数"决定的,而是由"最差环节的良率"决定的。
八、FAQ:IC载板采购前必问的8个问题
以下问题汇总自芯片设计公司和封测厂客户的高频咨询,按问得最多的排序。
Q1:我的芯片该选BT还是ABF?
I/O数量>1,000、信号速率>10 Gbps、封装形式为FC-BGA——这三条中任意一条成立,基本锁定了ABF。反之,如果做记忆卡、消费类MCU、中低端射频,BT完全够用且成本低一个数量级。
Q2:IC载板打样一般多久?
BT载板2~4层打样3~5个工作日,ABF载板4~8层打样5~7个工作日,含激光盲孔和填孔。加急服务可以压缩到2天但需要平行调度产线资源。
Q3:SAP和减成法(蚀刻)在成本上差多少?
SAP工艺的掩膜材料和脉冲电镀成本比传统减成法高约40%~60%,但线宽到25 μm以下时减成法良率跌到不可接受(<70%),总成本反而倒挂。25 μm L/S是两条路线的经济分界线。
Q4:IC载板出货前需要哪些品质检测报告?
标准配置:AOI全检报告(最少2 μm检测精度)、飞针电测报告(100%通断测试)、阻抗TDR测试报告(如涉及高速信号)、尺寸检验报告。车规和医疗级还要加热冲击测试和HAST加速老化报告。
Q5:ABF载板的大尺寸翘曲能控制到什么程度?
100×100 mm以内的ABF载板,行业翘曲控制在0.3%~0.5%以内(相对对角线长度);100 mm以上控制在0.5%~0.8%。超过0.8%的BGA贴装良率会明显下降。
Q6:IC载板和普通HDI PCB有什么本质区别?
四个"量级差":线宽(IC载板≤25 μm vs HDI≥50 μm)、层间对位(±5 μm vs ±25 μm)、基材(BT/ABF vs FR4)、应用场景(芯片封装内 vs PCB层)。不是"做得细一点的PCB",是完全不同的制造体系。
Q7:供应商的IC载板打样和量产用同一产线吗?
这要问明确。分开产线的供应商打样良率高、量产良率掉得很厉害是常见问题。同一产线+SPC持续监控的供应商,打样的工艺参数可以直接迁移到量产。
Q8:ABF膜的供货稳定性有风险吗?
味之素ABF膜全球市占率95%以上,年产能有限且优先供应日系和台系大客户(揖斐电、欣兴、新光电气)。中小客户采购ABF载板时,要确认供应商的ABF膜备货量和订货周期——2周内能到的正常,超过4周说明供货渠道不够稳。
→ 这8个问题覆盖了材料、工艺、品质和供应链四大维度,工程对接时按这个清单问一圈基本能把供应商能力摸透。
九、深圳健翔升科技的IC载板能力
深圳健翔升科技在IC载板方向积累了10年以上的量产经验,覆盖BGA、CSP、FC、PBGA/TBGA、记忆卡封装、LGA等主流封装类型。SAP/MSAP工艺量产线宽线距稳定在25 μm/25 μm,打样极限可达20 μm/20 μm。材料体系覆盖生益、斗山、盈骅BT树脂以及味之素ABF薄膜,备料齐全。配套LDI激光曝光(层间对位±5 μm)、UV激光钻孔(最小孔50 μm)和ENEPIG表面处理线,十万级洁净无尘车间确保精密制造环境。
服务端:免费DFM评审、叠层设计和阻抗计算、材料选型建议;打样周期4~5个工作日(BT载板)、批量量产7~15个工作日;配套SMT贴片和BOM配单服务,从IC载板到轻量级封装验证一站完成。
→ IC载板供应商的"护城河"不在于有一款尖端设备,而在于SAP工艺批量生产时每一块基板的良率都一样。
十、总结:IC载板选型的三个决策锚点
材料体系、工艺精度、品质闭环——这三个锚点决定了IC载板供应商能不能把你的芯片封装推进到量产阶段。
材料体系决定了你的芯片在物理上有没有可用的基板路线——BT还是ABF,不是成本对比问题,是能不能做的问题;工艺精度决定了线路能否走通、微盲孔能否填满、焊盘能否对准——25 μm/25 μm量产和50 μm/50 μm量产是两条不同的赛道;品质闭环决定了从1片打样到10万片量产的良率曲线是平的还是断崖式下跌——AOI+飞针电测+SPC统计管控缺一条都不行。
从行业维度看,AI/HPC芯片选ABF载板重点考察大尺寸翘曲控制和超细线路量产良率,5G/6G射频选FC载板重点考察低Dk/Df材料和高频阻抗精度,车载芯片选BT载板重点考察温循可靠性和体系认证,消费电子选CSP载板重点考察超薄加工和低破损率。供应商有没有覆盖你的目标封装类型,比价格因素权重更高。
