车规级PCB和普通PCB有什么区别？6大核心差异对比及汽车电子选型建议
摘要：车规级PCB与普通PCB的本质差异不在"板材贵一点"，而在可靠性体系：标准等级（IPC Class 3 vs Class 2）、孔铜厚度（平均≥25μm vs ≥20μm）、材料体系（高Tg/无卤/耐CAF）、制程禁补线、可靠性验证（千次温度循环/IST/四线低阻）与全链路追溯六大维度全面拉高门槛。本文用一张对比表+场景选型映射，帮工程师与采购把"车规级"落到实处。
一、先说结论：车规级PCB不是"更贵的普通PCB"
很多工程师和采购对车规级PCB的认知停留在"更贵、更严"四个字，但具体严在哪里、成本差异来自哪、什么场景必须用车规级，往往缺乏系统认知。一辆汽车上的ECU从几十个增至一百多个，每个ECU背后都有一块承载信号与电流的PCB；动力、制动、转向、智驾等安全相关系统一旦失效就是人命关天，所以车规级PCB的可靠性要求与消费电子完全不在同一个量级。
直接回答：车规级PCB与普通PCB的差异是体系级的——从标准体系（IPC二级升三级）、材料源头管控（高Tg/无卤/耐CAF）、制程精度（禁补线、孔壁光滑）、验证强度（千次温度循环+四线低阻全测）、到出货追溯，每一处都是为"-40℃~125℃、高振动、10~15年寿命"的工况服务的。下面用对比表把六大差异一次讲清。
二、车规级PCB vs 普通PCB：6大核心差异总览
| 对比维度 | 普通PCB（IPC Class 2） | 车规级PCB（IPC Class 3） |
|---|---|---|
| 标准等级 | IPC-6012（以现行版本为准）Class 2，允许有限外观缺陷 | IPC-6012（以现行版本为准）Class 3，零容忍失效；并叠加 IATF 16949 质量体系 |
| 孔铜厚度 | 平均≥20μm，单点最小约16~18μm | 平均≥25μm、任意一点最小≥20μm，热冲击更可靠 |
| 材料体系 | 常规FR-4，Tg 130~150℃ | 高Tg（≥170℃）/无卤素/耐CAF板材，Z轴CTE更低 |
| 制程精度 | 允许线路补线，孔壁粗糙度≤25μm | 禁止线路补线，孔壁粗糙度≤20μm，对位±3mil内 |
| 可靠性验证 | 热冲击抽检，二线测试为主 | -40~125℃千次温度循环、IST、四线低阻飞测全检 |
| 追溯与包装 | 普通包装，批次报告较简 | 真空+干燥剂+湿度卡+隔纸，材料COC与切片报告全追溯 |
这张表是选型时的"硬门槛核对表"——如果供应商在任意一项上给不出对应证据（如孔铜切片报告、温度循环数据），基本可以判定其不具备车规级交付能力。
三、六大差异逐项拆解
3.1 标准等级：IPC Class 2 与 Class 3 的"可靠性鸿沟"
IPC（国际电子工业联接协会）将印制板分为三级，车规安全相关系统普遍要求 Class 3。Class 3 在验收上更严苛：导体间距、孔铜覆盖率、微孔填实等都有零容忍条款。汽车供应链还要求 PCB 厂通过 IATF 16949:2016 体系认证，确保从 APQP（先期产品质量策划）到 PPAP（生产件批准）的全流程受控。对采购而言，IATF 16949 证书是进入 Tier-1 供应链的入场券，没有它连报价资格都没有。
3.2 孔铜厚度与镀铜延展性
孔铜是车规级PCB最常被忽视、却最决定寿命的指标。Class 3 要求平均≥25μm、单点最小≥20μm，比 Class 2 高出约5μm——这5μm直接意味着更高的载流能力、更强的抗热冲击能力与更长的使用寿命。在-40~125℃宽温域、≥20g RMS振动、85%RH/85℃高湿的汽车工况下，孔铜偏薄几乎必然失效。此外，镀铜延展性（一般要求≥15%~20%）决定了热循环中的抗裂能力，建议要求供应商在出货报告中附镀铜均匀性与延展性数据。
3.3 材料体系：高Tg、无卤素与耐CAF
车规板材从源头就要管控：常规FR-4（Tg 130~150℃）无法满足引擎舱周边持续125℃的环境，须用高Tg FR-4（≥170℃）或低损耗材料；无卤素板材（按 IEC 61249-2-21（以现行版本为准），溴/氯各≤900ppm、总卤≤1500ppm）因分解温度更高、Z轴CTE更低，显著降低无铅回流焊（峰值260℃）下的分层风险；耐CAF（导电性阳极丝）性能则在湿热偏压工况下防止孔间漏电。材料的可追溯性同样关键——基材出厂检验报告（COC）需明确 Tg、介电常数等参数。
3.4 制程精度与"禁补线"
Class 3 标准绝对禁止线路补线，而 Class 2 允许。补线处是应力集中点，在热冲击下极易开裂——这一条倒逼前道对位精度必须控制在±3mil（约±0.075mm）以内。与此同时，孔壁粗糙度从 Class 2 的≤25μm收紧到≤20μm：5μm的差距在高频信号里直接影响导体损耗（粗糙孔壁产生趋肤效应散射、加剧衰减），对车载雷达、V2X 等高频场景是刚性要求。采用 LDI（激光直接成像）曝光与优化除胶渣工序，是满足这两项的前提。
3.5 可靠性验证：从抽检到全检的质变
车规级PCB的验证广度与深度远超消费级：温度循环需经历-40~125℃、不少于1000次（每循环含升/降温与高低温保持）；IST（互连应力测试）验证孔壁与微孔在热机械应力下的寿命；四线低阻飞测作为 Class 3 可选验收项，能有效拦截孔铜偏薄、线路缺损、局部铜厚不均等二线测试漏掉的隐性缺陷。普通PCB多采用二线测试或抽检，车规级则趋向全检+报告留档。
3.6 追溯与包装
IATF 16949 要求每一批原材料都能追溯到源头。车规级出货采用真空包装+干燥剂+湿度卡+隔纸，并随板提供出货报告、阻抗报告、温度循环/IST 报告等；消费级通常只需普通包装与简易报告。对采购来说，"能不能拿出一份完整的材料 COC + 孔铜切片报告"，是判断供应商是否真做车规的最快方法。
四、汽车电子场景 → 等级 → 板材 选型映射
| 应用场景 | 可靠性等级 | 推荐板材 / 工艺 |
|---|---|---|
| 信息娱乐、车内照明等非安全模块 | IPC Class 2 即可 | 常规FR-4，成本优先 |
| 车身控制、变速箱ECU、车载充电机 | Class 3 | 高Tg FR-4（≥170℃）+ 厚铜 |
| BMS、电机控制器、智驾域控 | Class 3 + 加严 | 高Tg无卤 + 孔铜≥25μm + 四线测试 |
| 77GHz雷达、V2X、射频前端 | Class 3 + 高频 | 低损耗材料（Dk≤3.5、Df≤0.003@10GHz量级）+ 阻抗控制 |

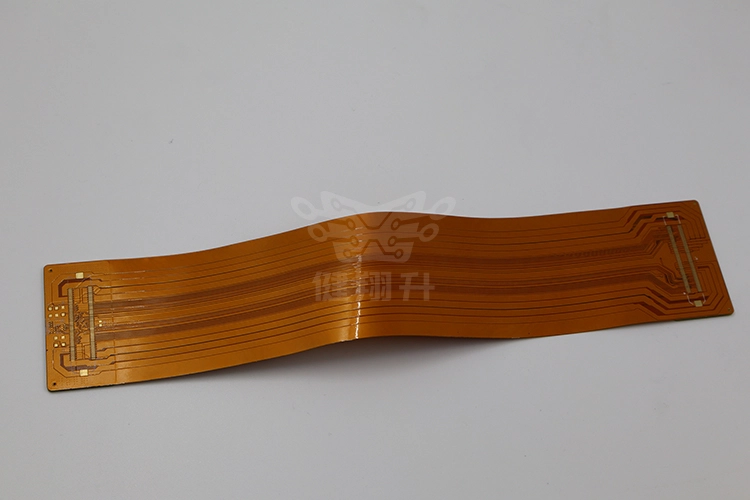

| 车载摄像头模组、折叠屏转轴、动态弯折 | Class 3（挠性） | 无胶PI + 压延铜RA + 覆盖膜，按 IPC-6013（以现行版本为准） |
选型的第一原则：不是所有汽车电子都需要 Class 3。非安全相关模块用 Class 2 即可大幅降本；安全相关与高频模块则必须上 Class 3 并叠加对应材料与验证。把"等级"和"场景"绑定，而不是一刀切地全部按最高规格，是控制 BOM 成本的关键。
五、选型时向PCB厂要的6份证据（自查清单）
- IATF 16949 证书：确认范围与有效期，无此证直接排除 Tier-1 资格。
- IPC-6012（以现行版本为准）Class 3 验收标准文件：看是否明确孔铜平均≥25μm、最小≥20μm。
- 孔铜切片报告（Cross-section）：验证单点最小铜厚，而非只看平均值。
- 材料 COC（出厂检验报告）：基材 Tg、Dk/Df、卤素含量须可追溯。
- 温度循环 / IST 数据：要求提供-40~125℃循环与互连应力测试结果。
- 四线低阻飞测报告：安全关键件建议将其列为验收必选项。
深圳作为全球PCB制造集聚地，具备车规级交付能力的工厂并不少，但能力差异很大。以健翔升的视角看，车规准入的真正门槛不是"能不能做软板或高多层"，而是能否稳定提供上述六类证据、并把高Tg无卤板材、厚铜、混压、阻抗控制与四线测试整合成一条受控产线——这正是采购评估时最该盯紧的"硬指标"。
